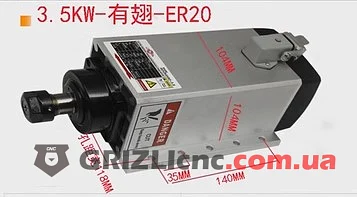

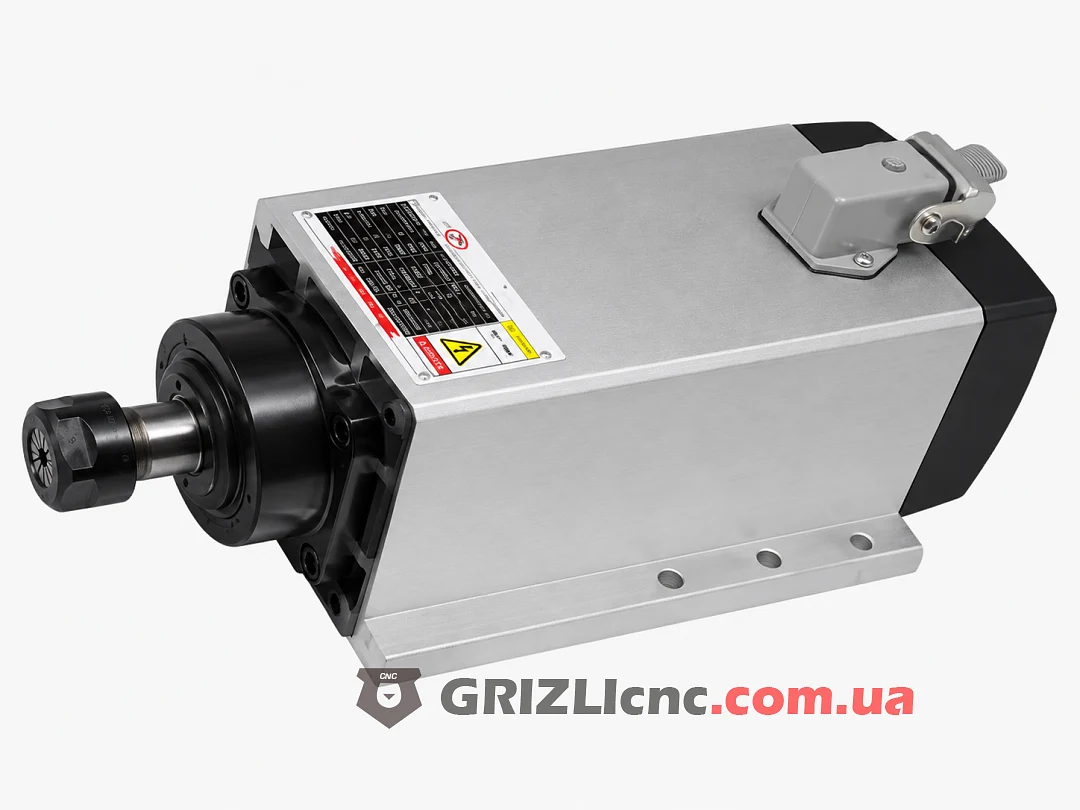

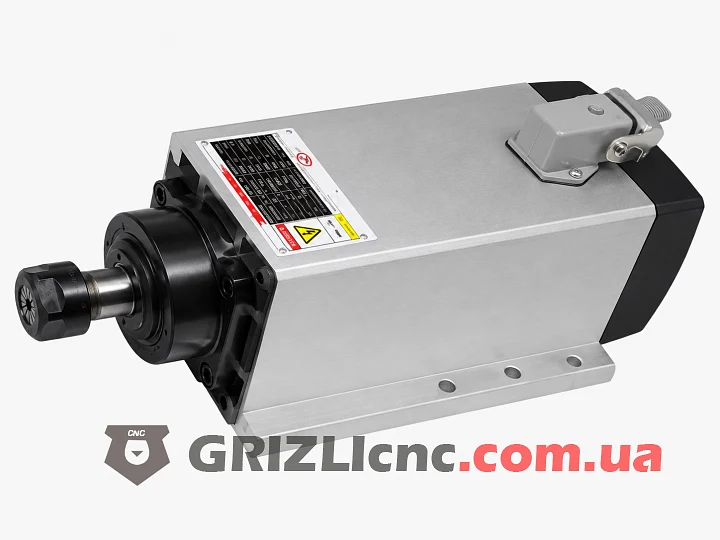

Шпиндель GDZ квадратный 3.5 кВт 220 В ER20 с воздушным охлаждением для фрезерного станка ЧПУ

Квадратный шпиндель GDZ с воздушным охлаждением для фрезерного станка ЧПУ: мощность 3.5 кВт, питание 220 В три фазы от частотного преобразователя. Корпус квадратный, шпиндель крепится к станку опорной плитой.

Конструкция

Цанговый патрон ER20 зажимает хвостовик инструмента диаметром от 1 до 13 мм, под каждый диаметр нужна своя цанга. Квадратный корпус с опорной плитой ставят на каретку оси Z без отдельного хомута.

Для каких задач

Мощность 3.5 кВт рассчитана на средние и большие станки: фрезы большего диаметра, глубокие проходы и длительный раскрой листа.

Шпиндель работает по дереву, МДФ, фанере, пластику, ПВХ, композитным материалам и цветным металлам. Для стали он не рекомендуется: высокие обороты и небольшой крутящий момент не подходят для её резания.

Подключение

Шпиндель подключают только через частотный преобразователь с входом 220 В и трёхфазным выходом 220 В, мощностью не меньше 3.5 кВт. Прямое подключение к сети выведет шпиндель из строя. Частоту, обороты и ток для настройки частотника берут с шильдика шпинделя и задают до его подключения.

Охлаждение

На валу стоит крыльчатка, она гонит воздух вдоль корпуса, отдельный контур с помпой не нужен. Поток воздуха растёт вместе с оборотами, поэтому долгая работа на малых оборотах с большой нагрузкой греет шпиндель сильнее. Решётку держат чистой от пыли и не закрывают кожухами; при работе с МДФ и фанерой нужна аспирация.

Запуск и эксплуатация

Новый шпиндель и шпиндель после долгого простоя обкатывают: 30 минут на 25% максимальных оборотов, затем 15 минут на 50%, после этого выходят на максимум.
