Шпиндель GDZ 2.2кВт 220В цанга ЕR20 водяное охлаждение (3 подшипника)

Ожидается поставка
4 860 грн Цена: 4 650 грн

Характеристики

  • 2200 Вт
  • 24000 об/мин
  • 213 мм
  • ER20
  • 80 мм
  • Водяное
  • 3
  • 10 об/мин
  • 400Гц
  • 8 Ампер
  • 3 фазы
  • 220 В
  • 4 контакта

Доставка

По Украине
Новой Почтой


Оплата

При получении

На карту
ПриватБанк
MonoBank


Время работы

Пн-Сб с 10:00 до 18:00
Воскресенье - выходной


Описание

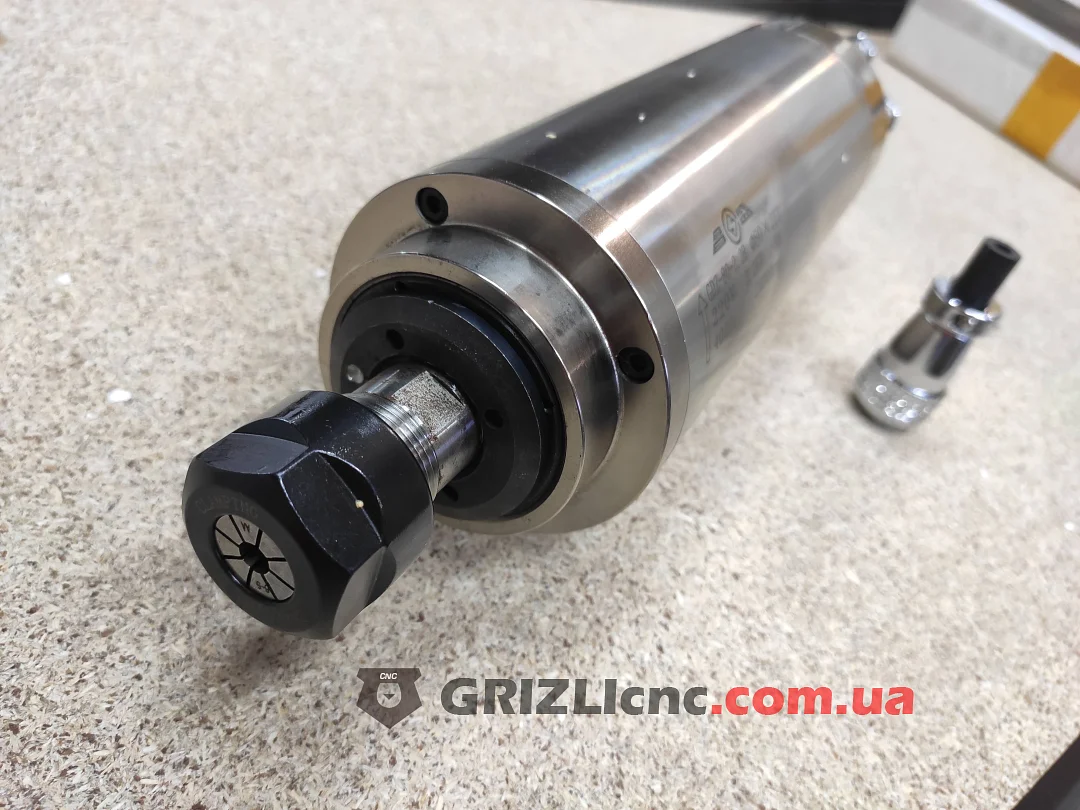

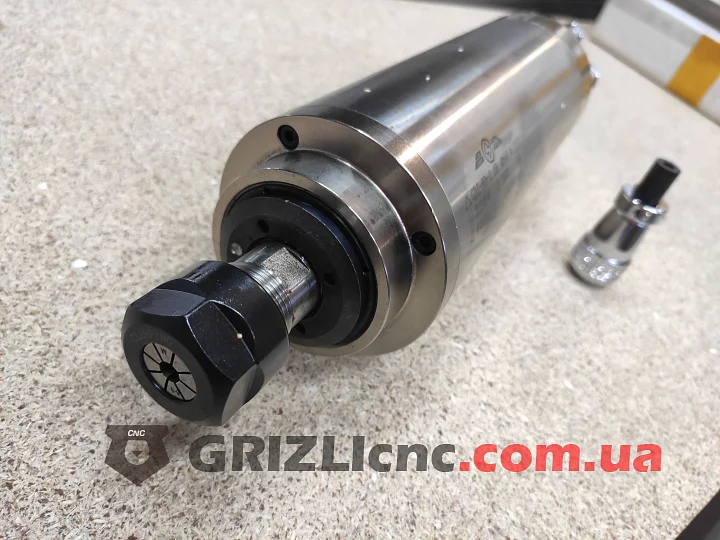

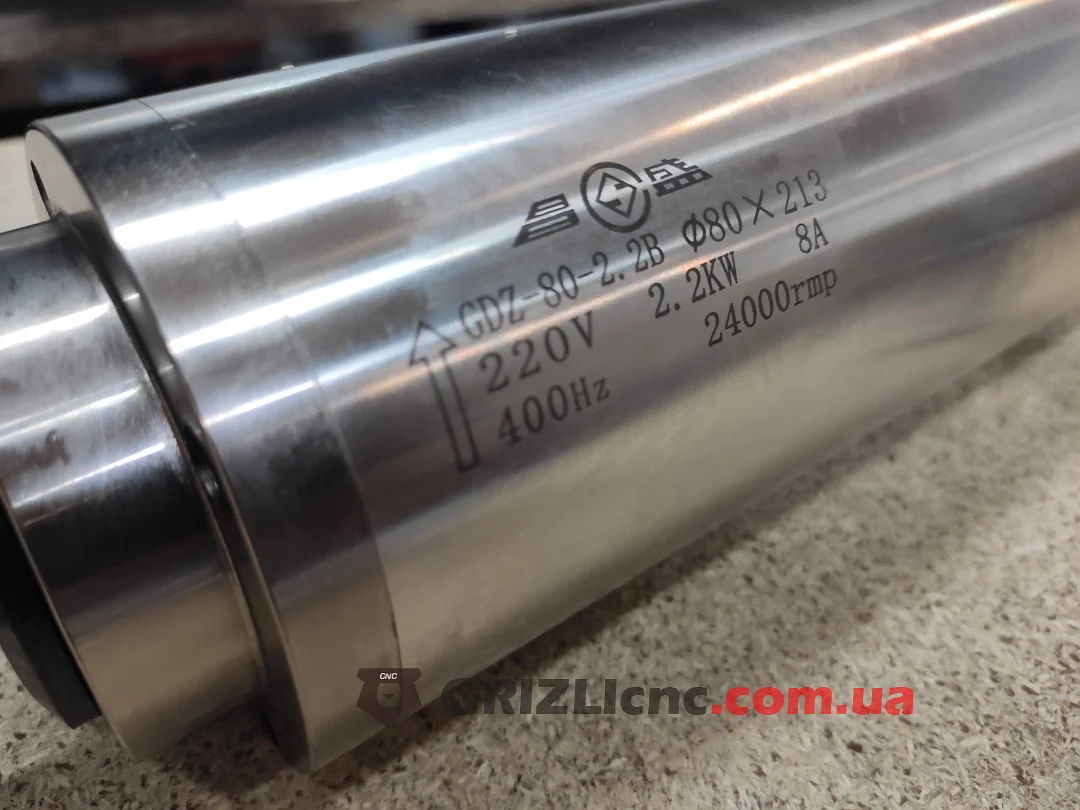

GDZ-80-2.2B Ø80Х213 это высокоскоростной трехфазный шпиндель с жидкостным охлаждением. Применяется в станках с ЧПУ для обработки относительно мягких материалов (дерево, МДФ, фанера, пластик, ПВХ, композиты, цветные металлы и т.п.). Установка инструмента осуществляется ручным способом - фреза крепится в цанговый зажим и фиксируется гайкой. Сменные цанги ER20 позволяют закреплять инструменты с хвостовиком диаметром  от 1 до 13 мм. В шпинделе установлены 2 подшипника 7005C/P4 и 1 подшипник 7002C/P4. Радиальное биение не более 0,01 мм. Вес 5 кг. Процесс охлаждения шпинделя осуществляется за счет циркуляции охлаждающей жидкости, что позволяет добиться оптимального температурного режима подшипников и обеспечить длительный срок эксплуатации. Управление шпинделем осуществляется при помощи преобразователя частоты. Цилиндрический корпус позволяет регулировать высоту крепления шпинделя для работы с инструментом и заготовками разных размеров. Для охлаждения в процессе работы шпинделя требуется дополнительное оборудование: насос, радиатор, трубки и бачок.

Новый шпиндель или шпиндель, который не используется в течение длительного времени необходимо запускать медленно. Сначала запускать шпиндель в течение получаса, на 25% от максимальной скорости, а затем увеличить на 15 минут до 50% от максимальной скорости. И только потом увеличить скорость до максимальной. Во время всего рабочего процесса  необходимо проверять температуру шпинделя, если шпиндель будет становиться горячим - остановите работу. Минимальная рекомендуемая скорость вращения шпинделя составляет 6000 об/мин. Использование более низких скоростей может привести к перегреву шпинделя и как следствие его выход из строя. Температура подшипниковой опоры не должна превышать 65-66°С. Прежде, чем подсоединить инвертор к шпинделю, сначала необходимо произвести его настройку. В противном случае есть риск выходу из строя обоих комплектующих (для того, чтобы сгорел шпиндель, достаточно 30 сек.)

Чтобы ваш шпиндель прослужил долго и не возникало проблем с обмотками из-за коррозии, не используйте для охлаждения обыкновенную воду. Используйте подходящий насос для прокачки охлаждающей жидкости, так как частой ошибкой является использование насоса, который не рассчитан на длительную работу или имеет негерметичный корпус, в котором плохо защищены электрические соединения. Рекомендуется использовать трубки достаточной жесткости, чтобы избежать перегибов (некоторые виды трубок могут терять форму при температуре выше +40˚С)

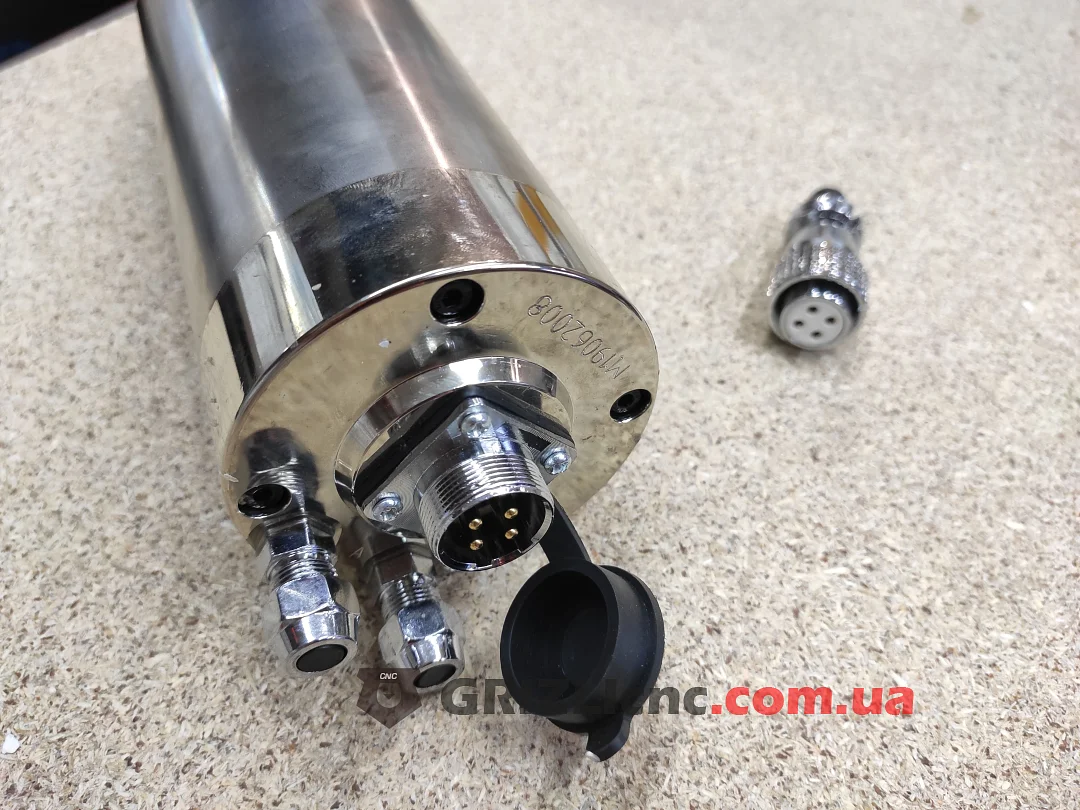

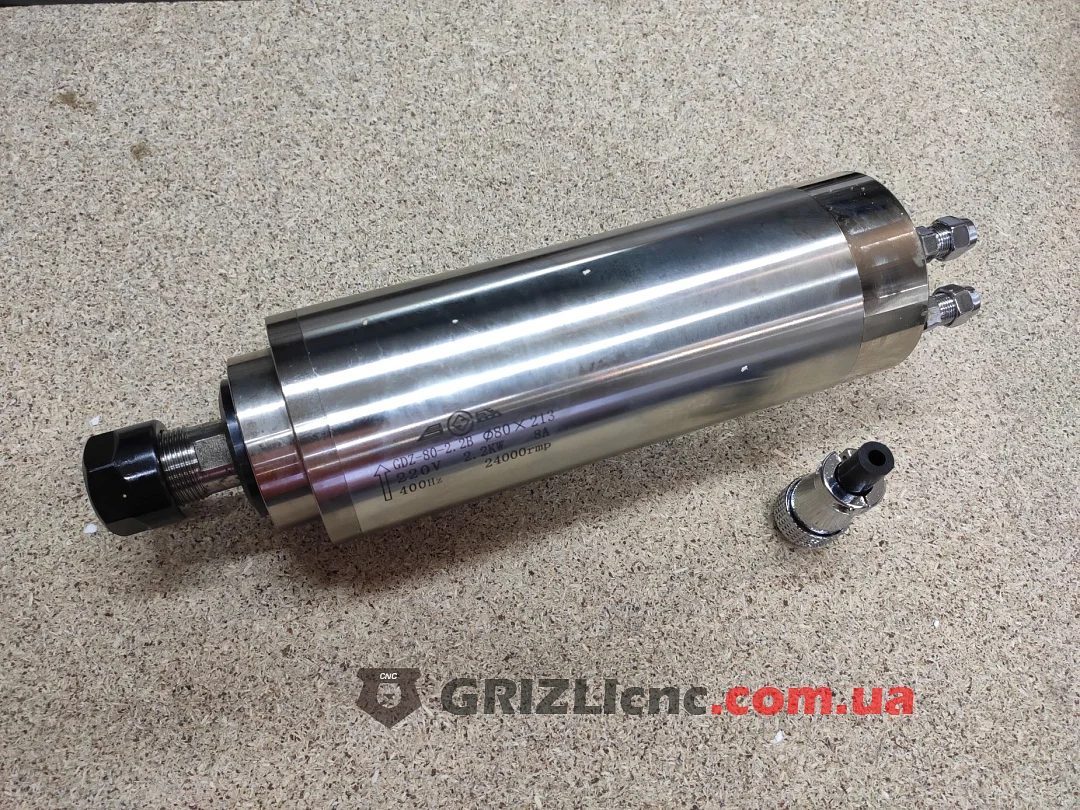

В комплект поставки входят шпиндель GDZ-80-2.2B Ø80Х213 (1 шт.), разъем для подключения (1 шт.) и цанга ER20 (1 шт.).

Размеры шпинделя GDZ-80-2.2B d80x213

Схема подключения шпинделяСхема подключения шпинделя
