Шпиндель GDZ 1.5 кВт 220 В ER11 с воздушным охлаждением, 3 подшипника, для фрезерного станка ЧПУ

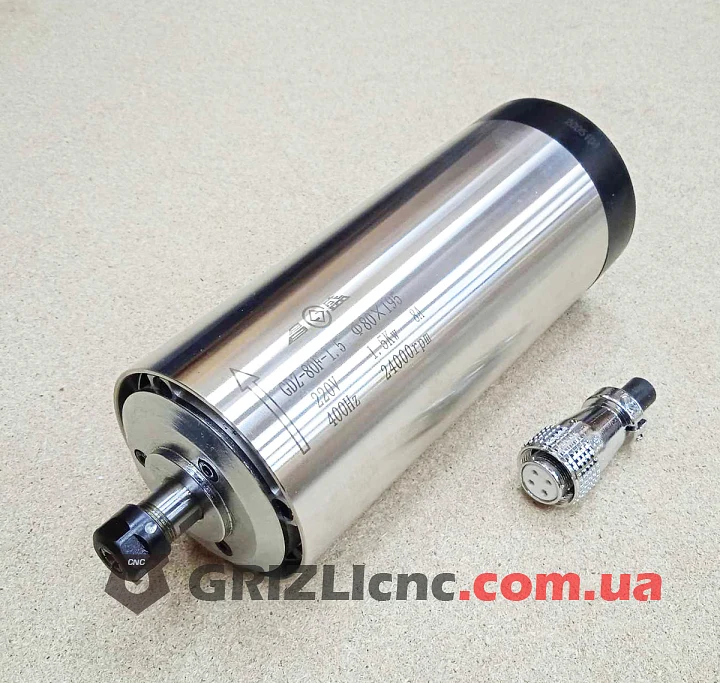

Шпиндель GDZ 1.5 кВт 220 В цанга ER11 воздушное охлаждение (3 подшипника) | Фото: 1

Шпиндель GDZ 1.5 кВт 220 В ER11 с воздушным охлаждением, 3 подшипника, для фрезерного станка ЧПУ

Name: Шпиндель GDZ 1.5 кВт 220 В цанга ER11 воздушное охлаждение (3 подшипника) Цена: 3 771.50 грн
Brand: GDZ
SKU: spd029
Price: 3771.50 UAH
Availability: OutOfStock

Код: spd029

Доставка

По Украине
Новой Почтой

Оплата

При получении

ПриватБанк
MonoBank

На р/с ФОП (Без НДС)

Подробнее

Характеристики

Максимальная скорость 24000 об/мин
Тип цанги ER11
Диаметр 80 мм
Тип охлаждения Воздушное
Кол-во подшипников 3 подшипника
Номинальная мощность 1500 Вт
Номинальный ток 8 Ампер
Кол-во фаз 3 фазы
Частота 400 Гц
Напряжение питания 220 В
Кол-во контактов 4 контакта
Длина 195 мм

Описание

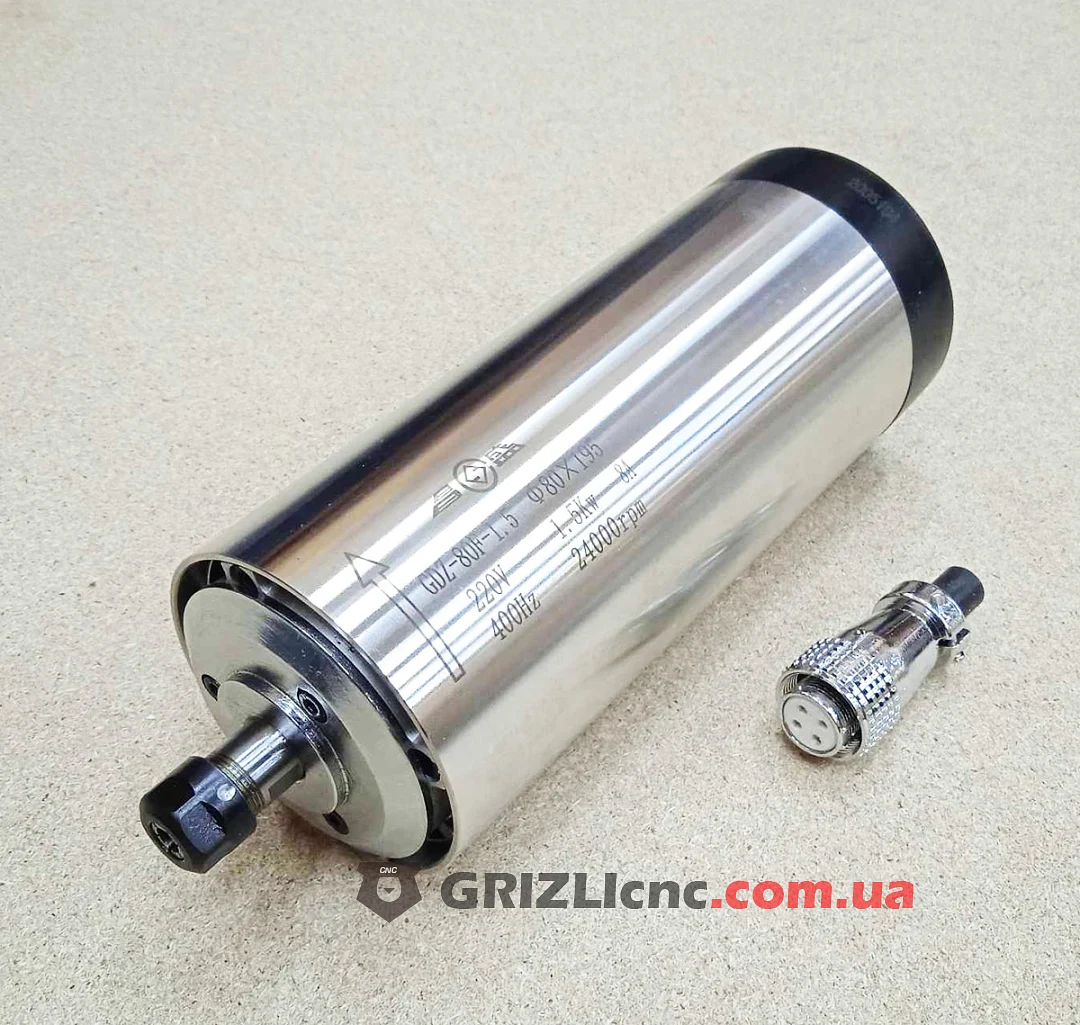

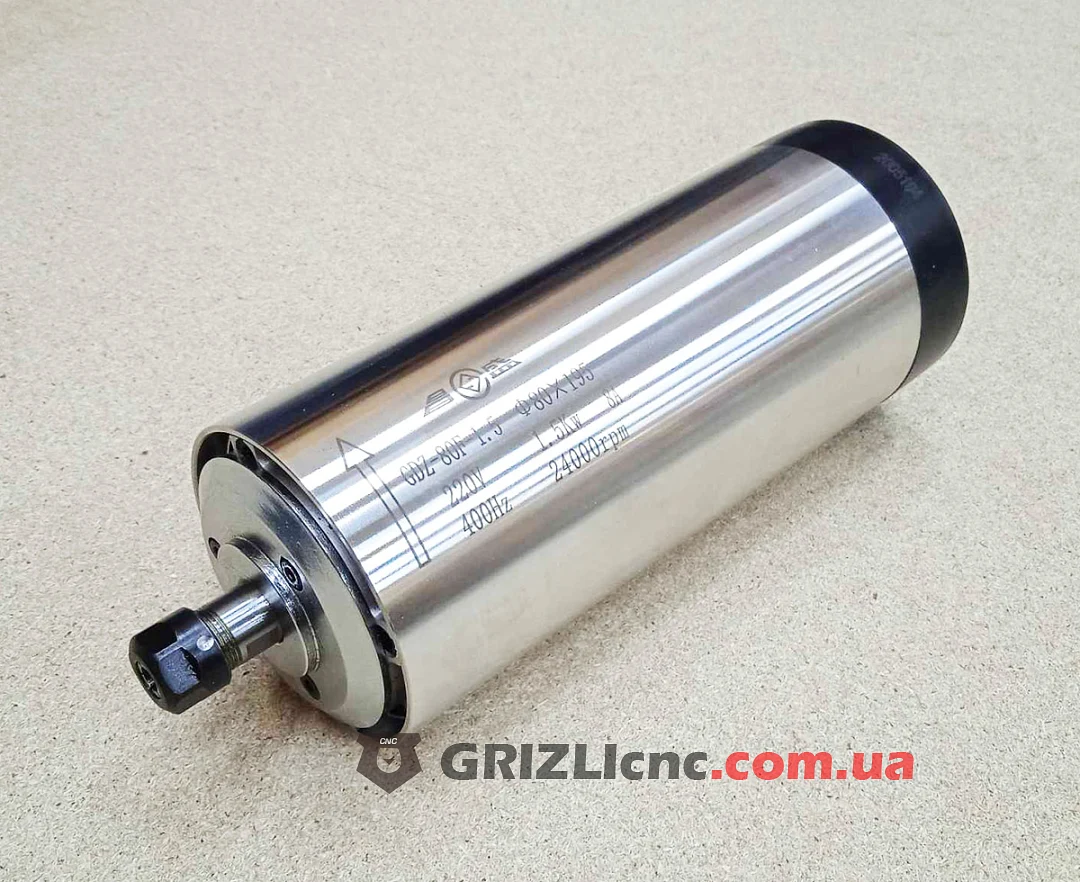

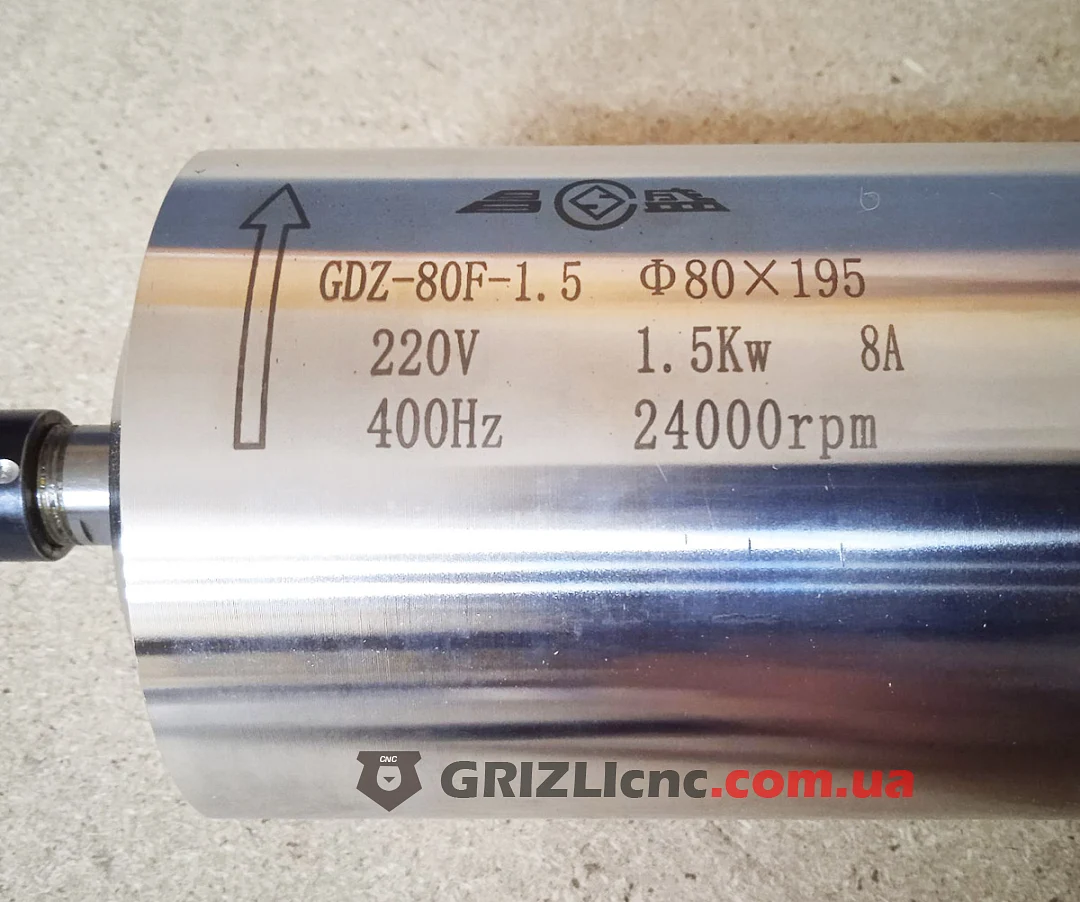

Шпиндель GDZ-80F-1.5 с воздушным охлаждением для фрезерного станка ЧПУ: мощность 1.5 кВт, питание 220 В три фазы от частотного преобразователя, номинальный ток 8 А, 24000 об/мин при частоте 400 Гц. Корпус Ø80x195 мм.

Конструкция

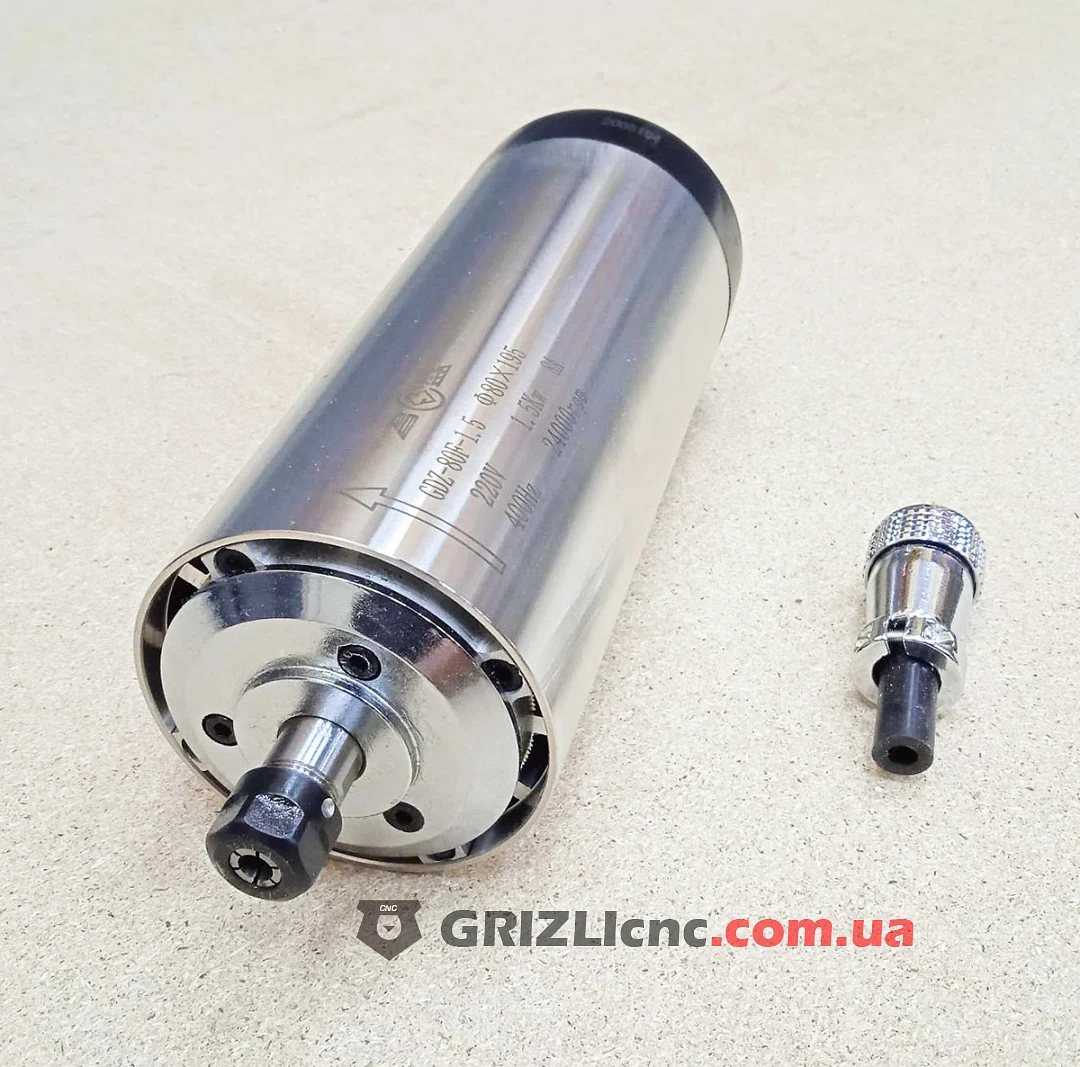

В шпинделе 3 подшипника. Цанговый патрон ER11 зажимает хвостовик инструмента диаметром от 1 до 7 мм, под каждый диаметр нужна своя цанга. Для установки на станок нужен хомут или кронштейн под диаметр 80 мм; высоту шпинделя регулируют, сдвигая его в хомуте.

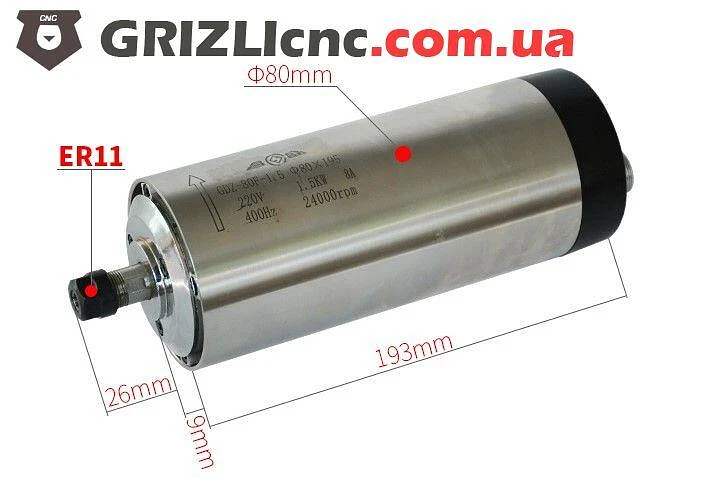

Размеры шпинделя GDZ-80F-1.5 1.5 кВт

Для каких задач

Мощность 1.5 кВт подходит для большинства работ на станке по дереву: раскрой фанеры и МДФ, 3D фрезеровка, гравировка, обработка пластика и алюминия с умеренным съёмом. Крутящий момент на валу при 24000 об/мин 0.60 Н·м; на меньших оборотах шпиндель отдаёт пропорционально меньшую мощность.

Шпиндель работает по дереву, МДФ, фанере, пластику, ПВХ, композитным материалам и цветным металлам. Для стали он не рекомендуется: высокие обороты и небольшой крутящий момент не подходят для её резания.

Подключение

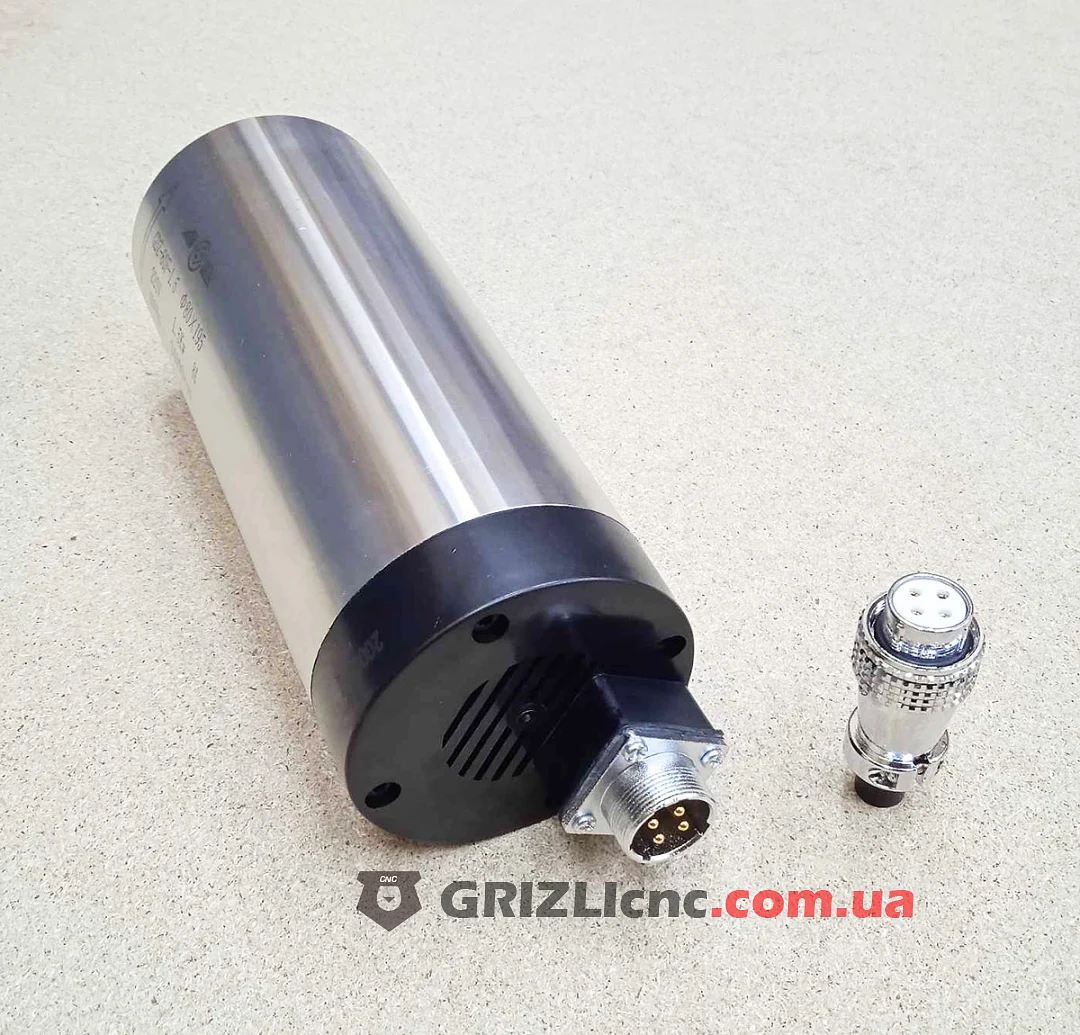

Шпиндель подключают только через частотный преобразователь с входом 220 В и трёхфазным выходом 220 В, мощностью не меньше 1.5 кВт. Прямое подключение к сети выведет шпиндель из строя. В частотнике задают номинальную частоту 400 Гц, обороты 24000 об/мин при 400 Гц, напряжение 220 В и ток 8 А. Параметры настраивают до подключения шпинделя. Разъём четырёхконтактный: контакты 1, 2, 3 соединяют с выходами U, V, W частотника, контакт 4 с заземлением.

Охлаждение

На валу стоит крыльчатка, она гонит воздух вдоль корпуса, отдельный контур с помпой не нужен. Поток воздуха растёт вместе с оборотами, поэтому долгая работа на малых оборотах с большой нагрузкой греет шпиндель сильнее. Решётку держат чистой от пыли и не закрывают кожухами; при работе с МДФ и фанерой нужна аспирация.

Запуск и эксплуатация

Новый шпиндель и шпиндель после долгого простоя обкатывают: 30 минут на 25% максимальных оборотов, затем 15 минут на 50%, после этого выходят на максимум.
