Фильтр электромагнитных помех CW4L2-20A-T 20 А для лазерного станка CO2

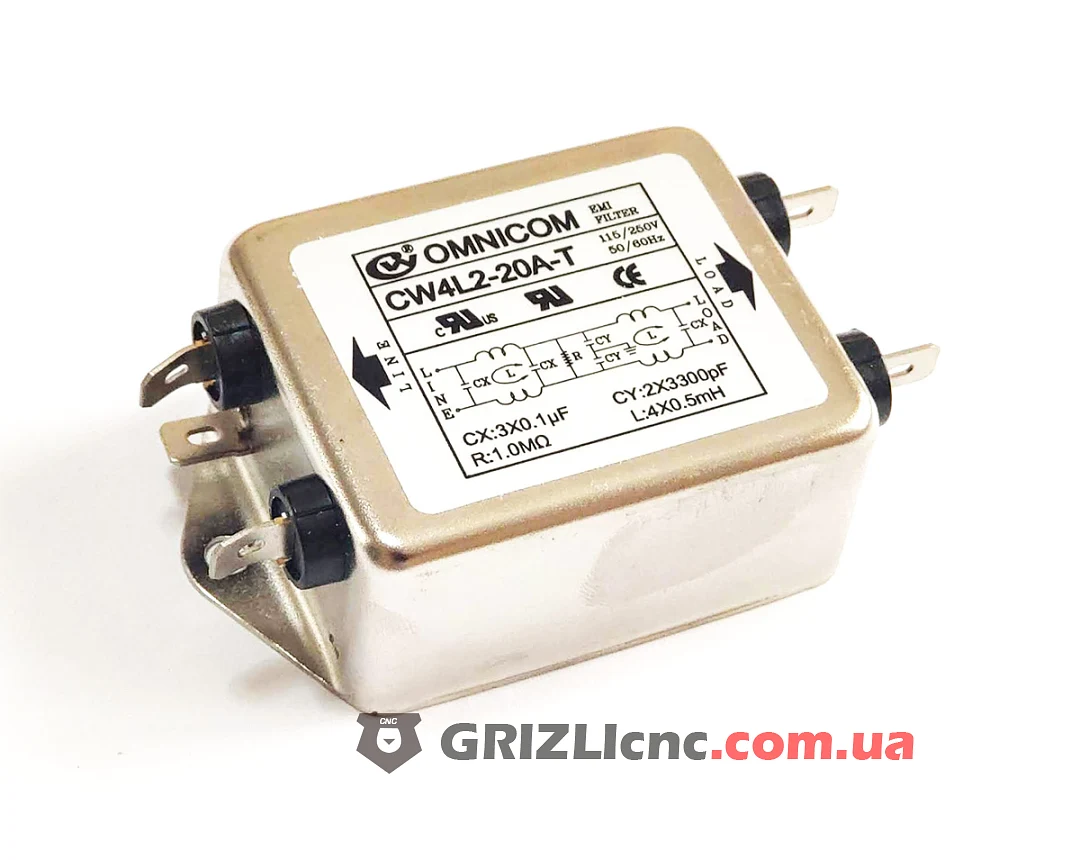

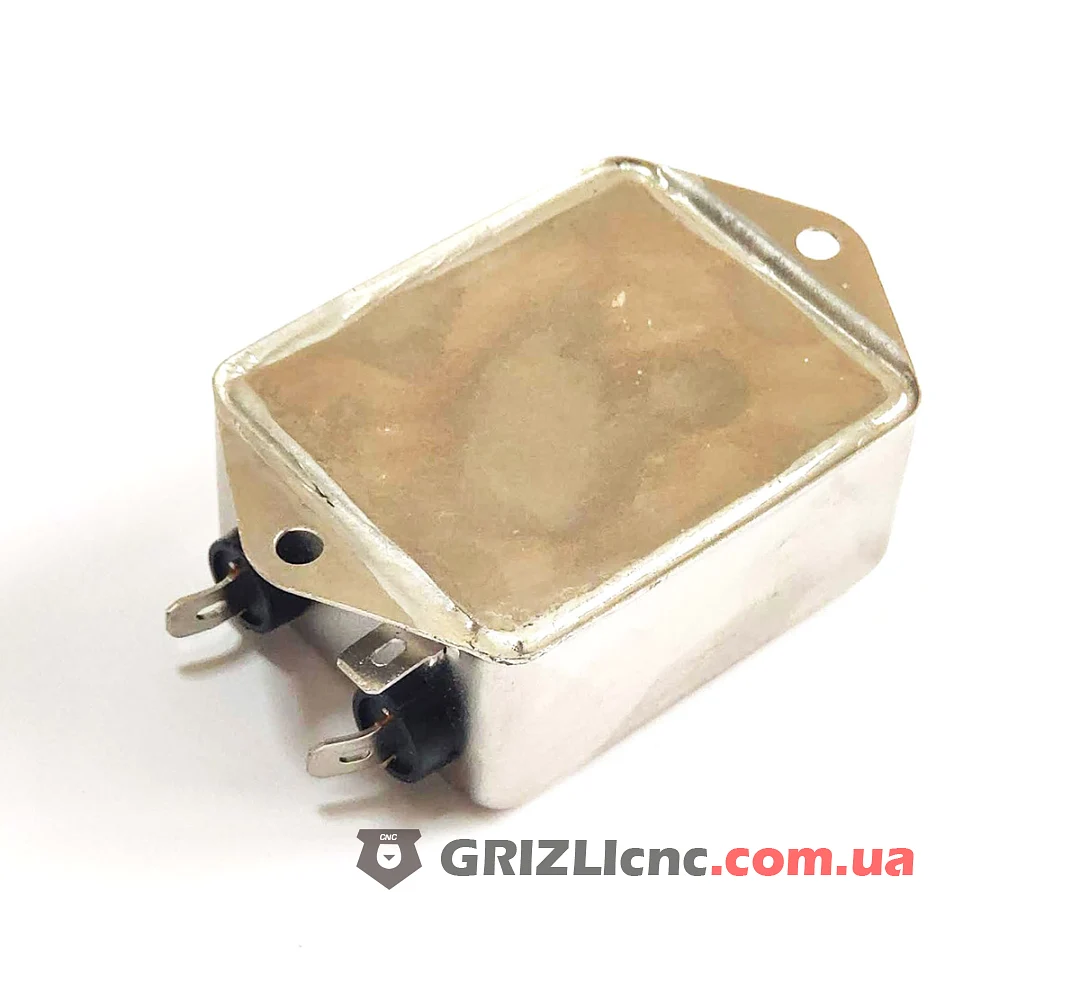

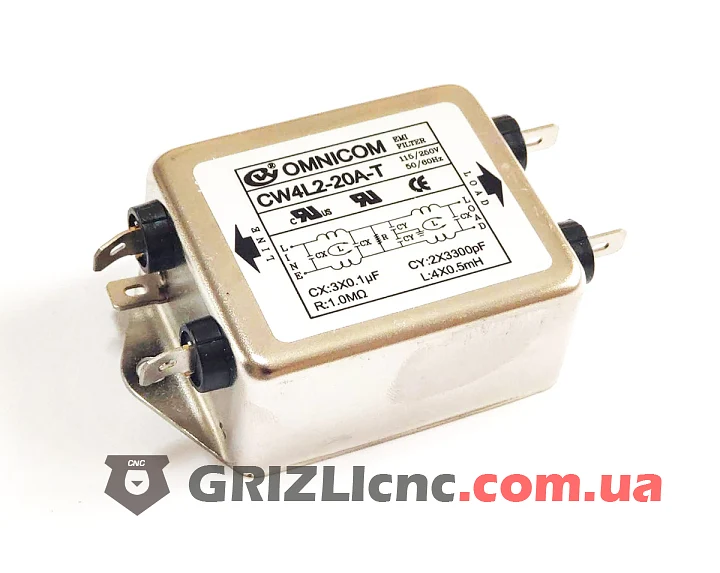

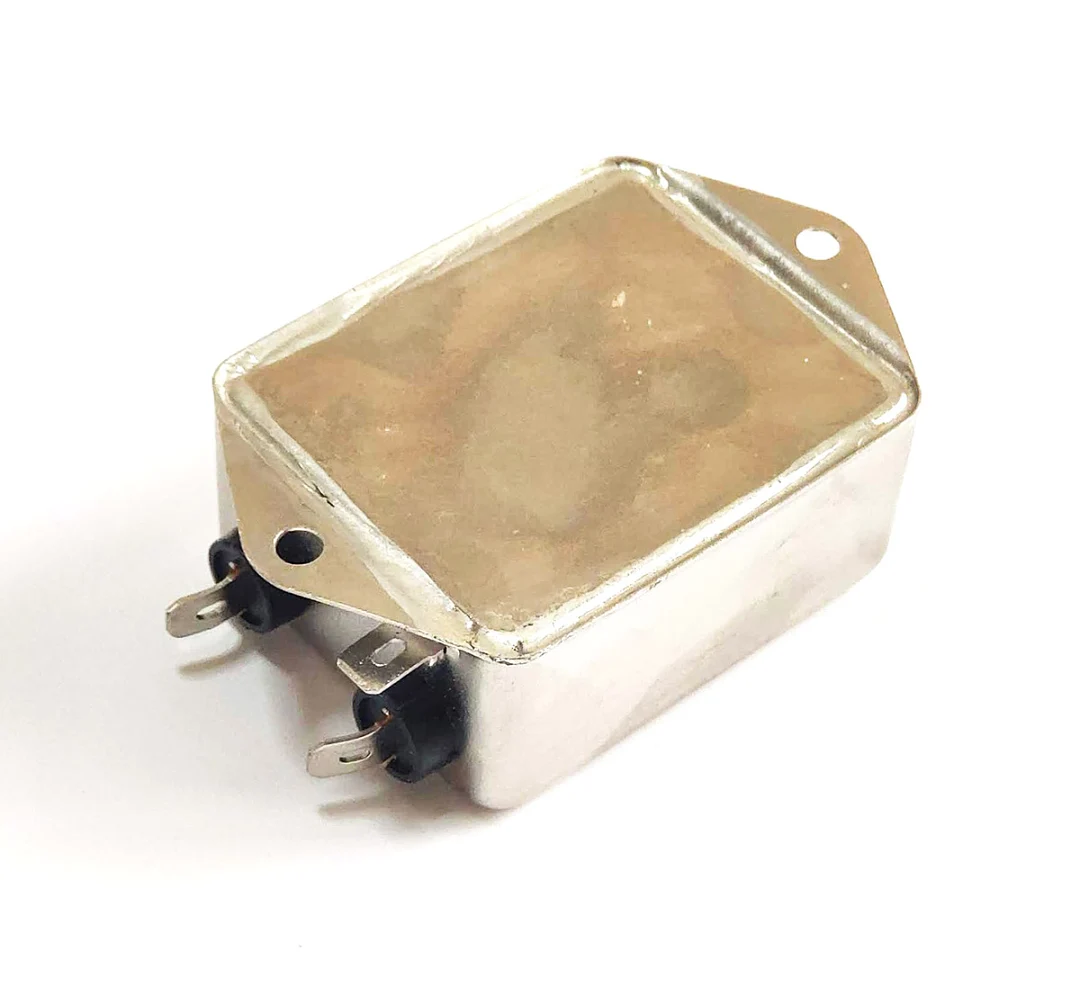

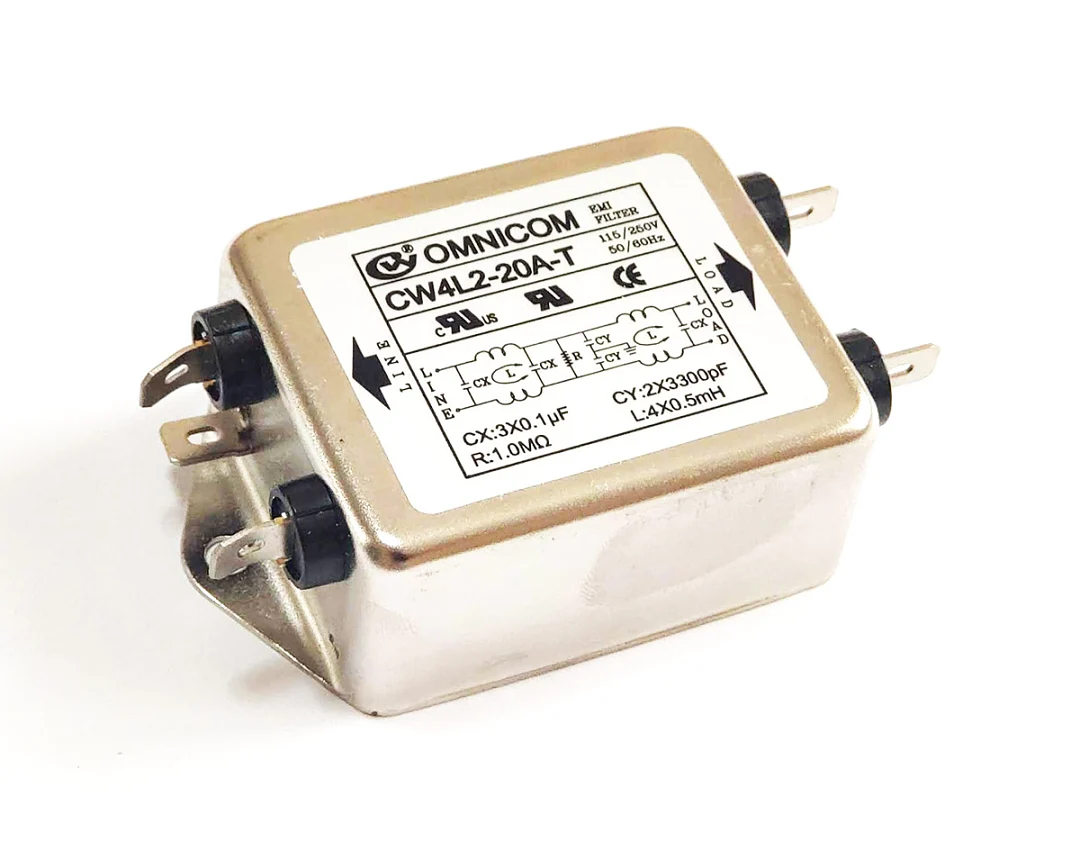

Фильтр электромагнитных помех CW4L2-20A-T в металлическом корпусе с крепёжными ушками. На этикетке указаны OMNICOM, модель CW4L2-20A-T, надпись EMI FILTER, 115/250V, 50/60Hz, маркировки UL и CE.

Данные с этикетки

• Номинальный ток: 20 А.
• Напряжение: 115/250 В.
• Частота сети: 50/60 Гц.
• Конденсаторы CX: 3 шт. по 0.1 мкФ.
• Конденсаторы CY: 2 шт. по 3300 пФ.
• Дроссели L: 4 шт. по 0.5 мГн.
• Резистор R: 1.0 МОм.

Подключение

• Выводы под плоские клеммы, стороны обозначены LINE и LOAD.
• Сторону LINE подключают к сети, сторону LOAD к нагрузке.
• Все подключения выполняйте при отключённом питании.
• Корпус фильтра соедините с защитным заземлением.
