SBR16UU это линейный подшипник открытого типа с бронзовым сердечником для круглого вала на опоре SBR16 диаметром 16 мм. В станках с ЧПУ каретка в паре с валом обеспечивает линейное перемещение портала, стола или шпиндельного узла.
Устройство

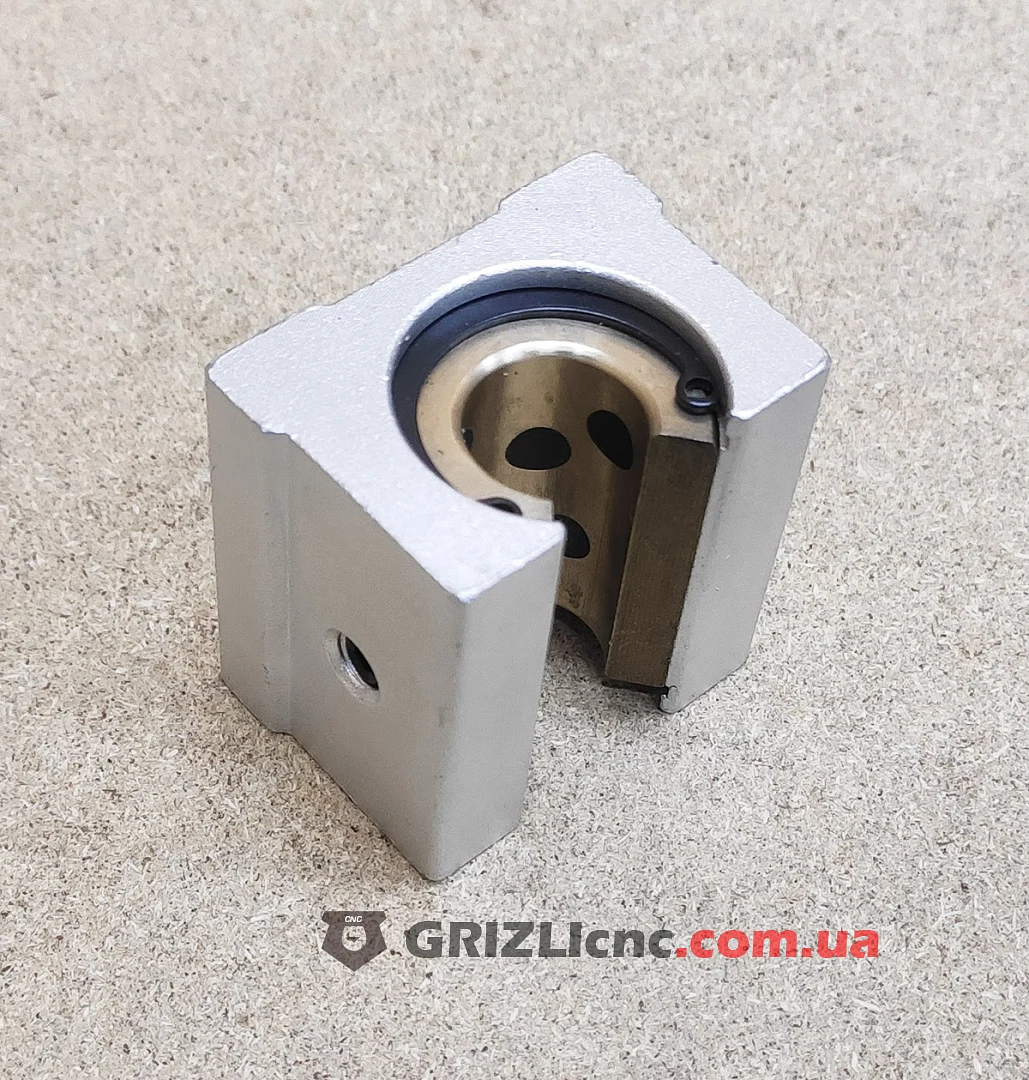

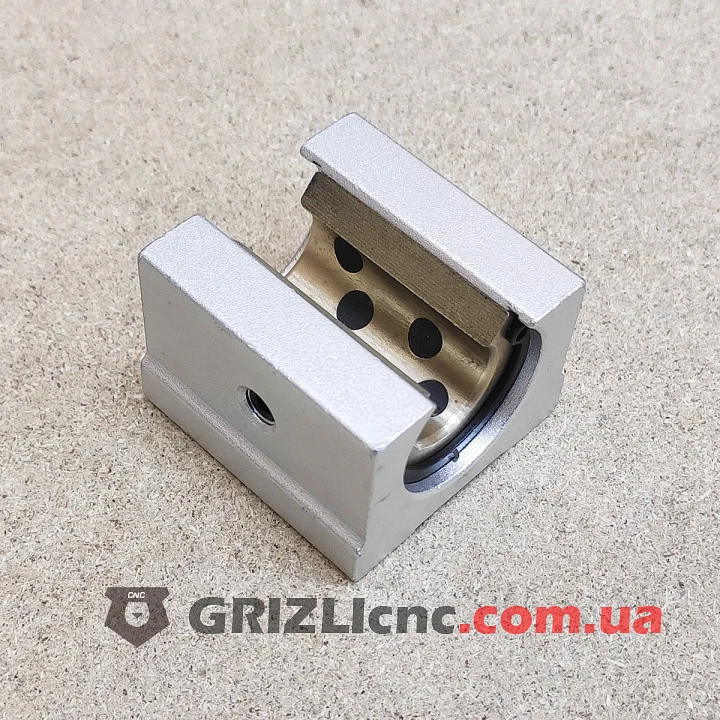

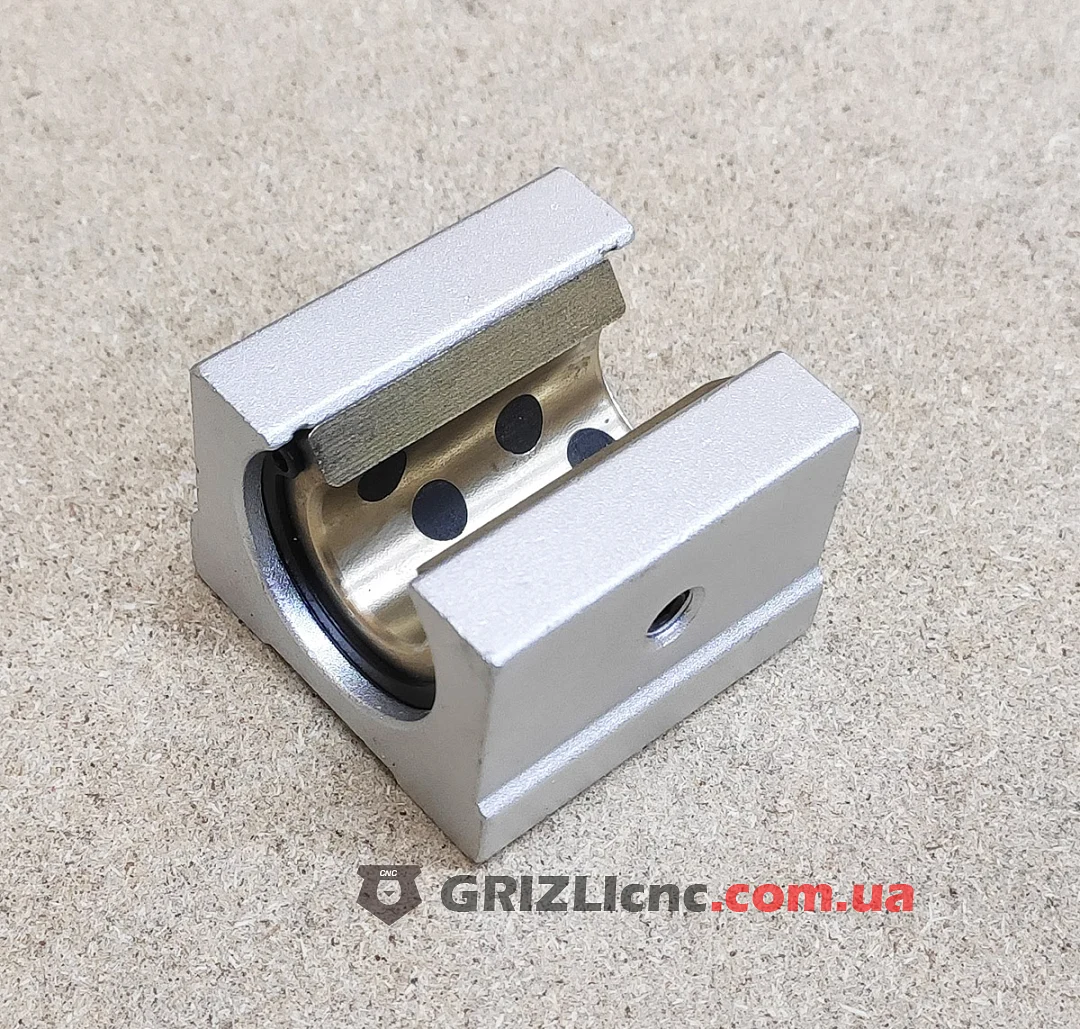

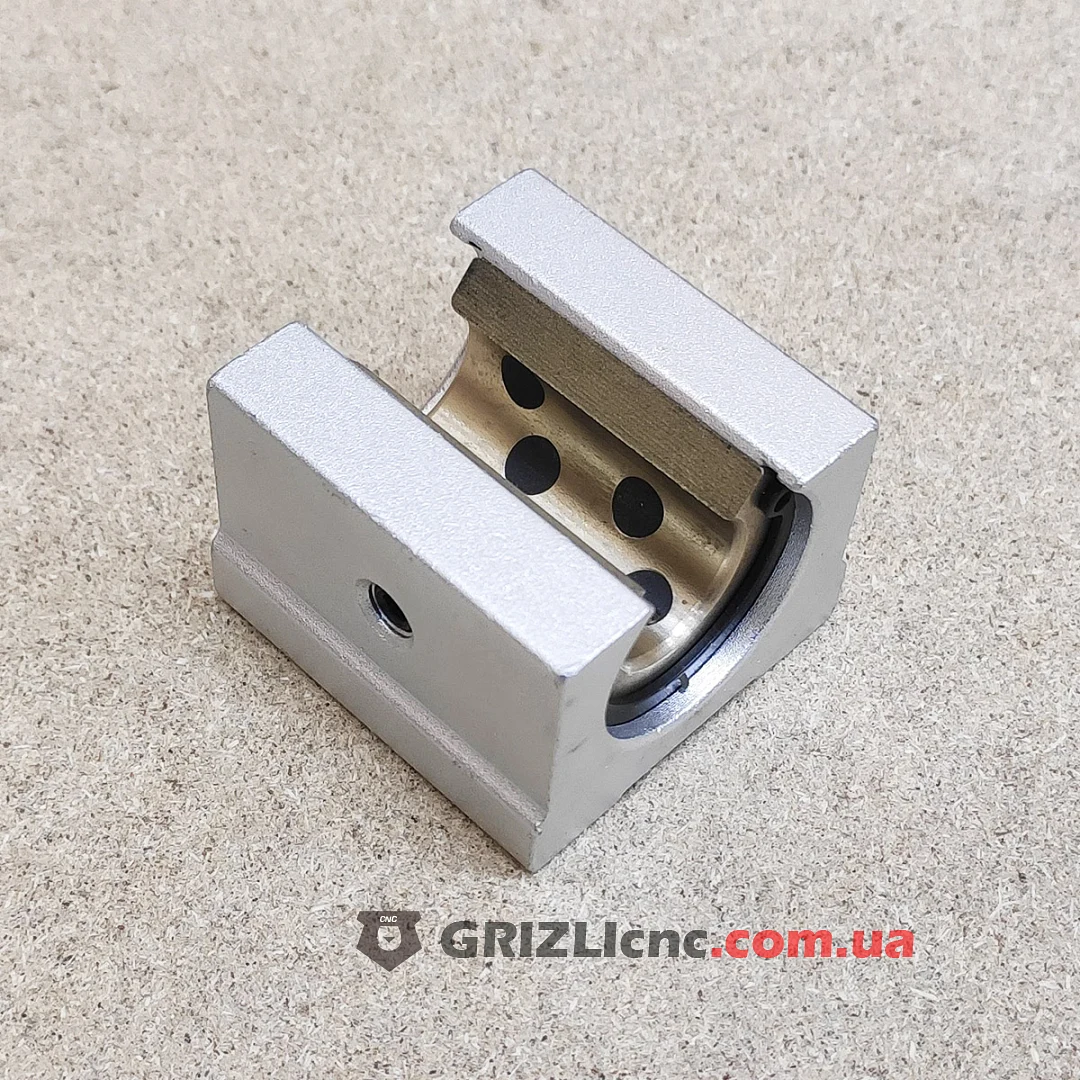

Внутри алюминиевого корпуса стоит не шариковый подшипник, а бронзовые втулки скольжения с запрессованной графитовой смазкой. Движущихся частей и пластикового сепаратора нет, шарикам нечему высыпаться, а смазка уже находится во втулках и не требует обслуживания.

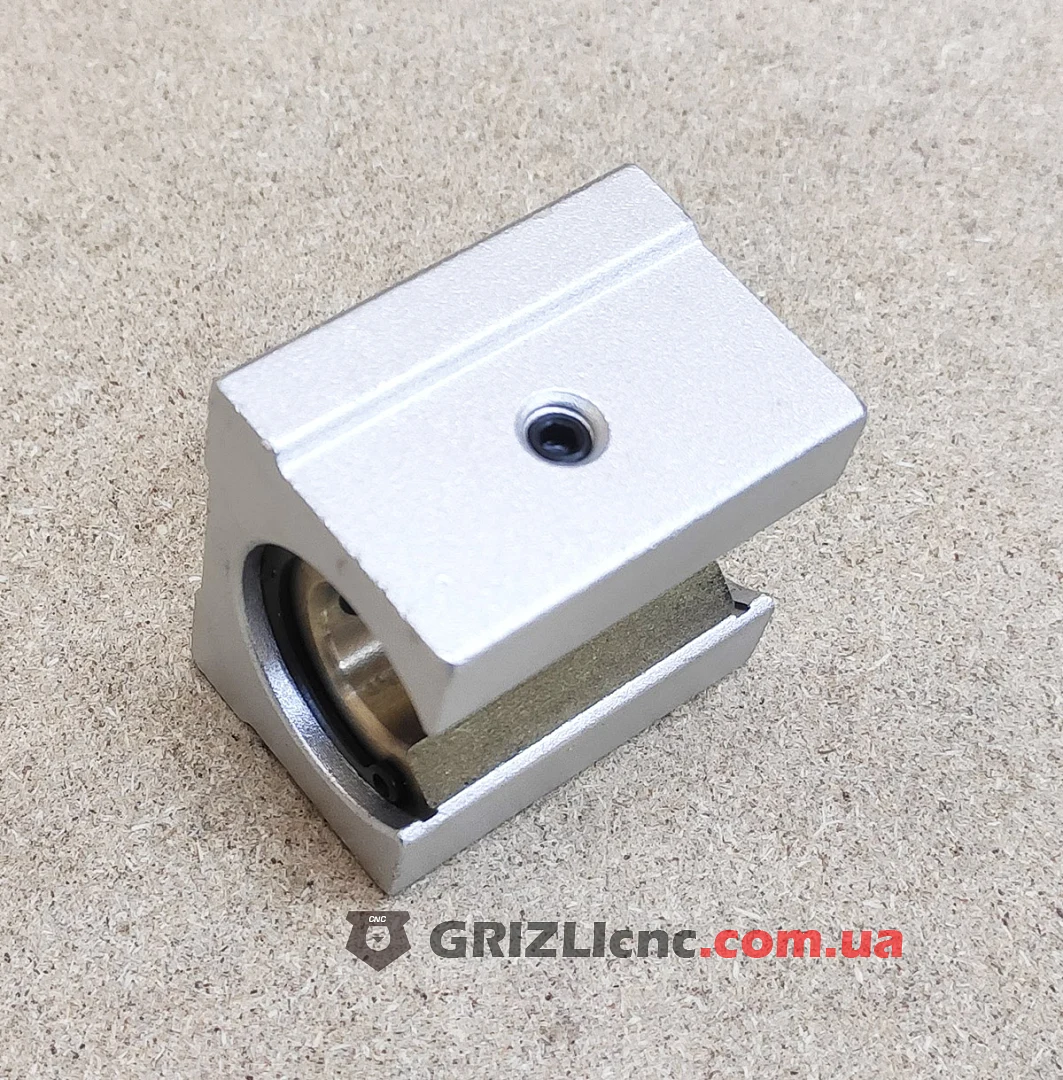

Регулировочные винты корпуса выбирают зазор между втулкой и валом. Каретка подходит на тот же вал SBR16, что и шариковый подшипник SBR16UU, и ставится на те же отверстия стола.

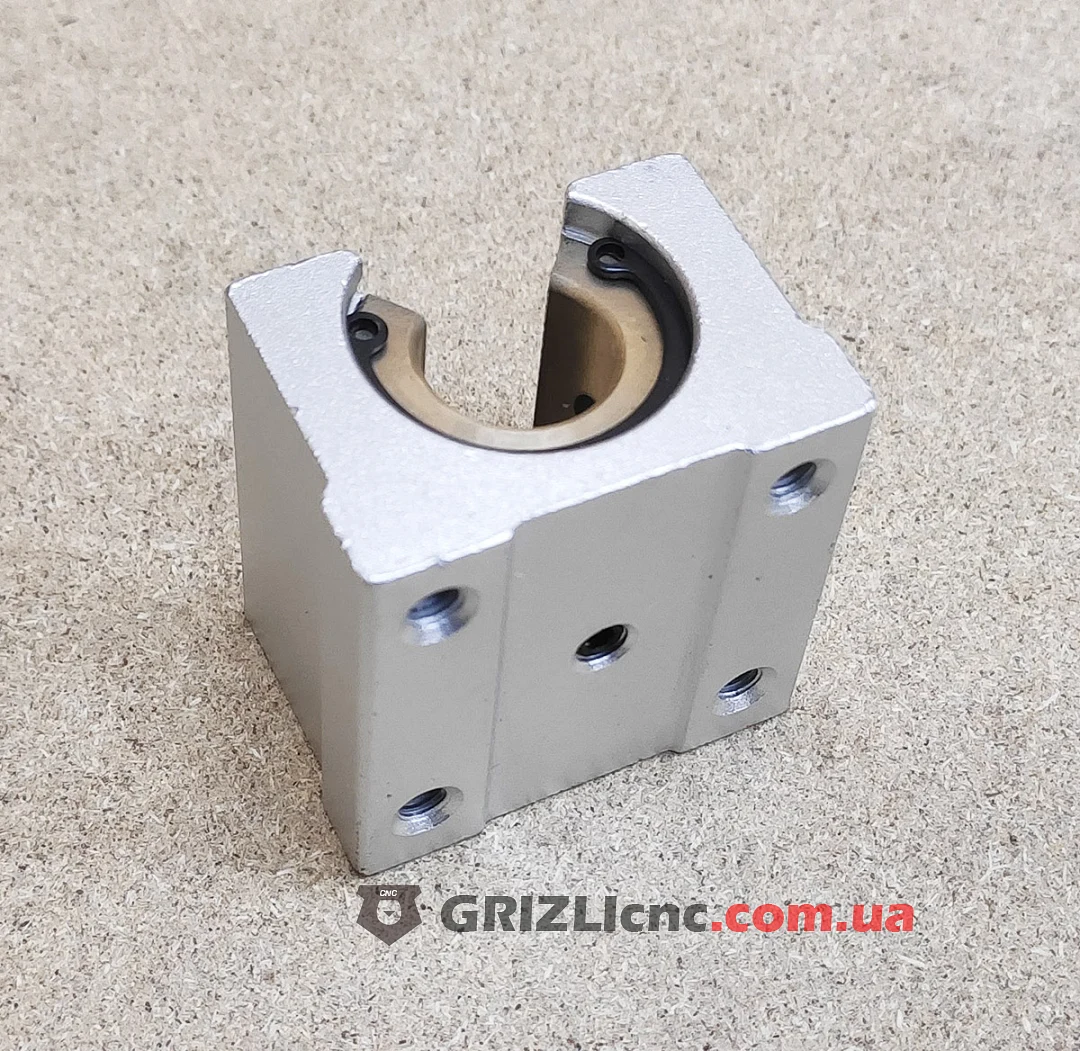

Корпус открыт снизу: через прорезь проходит опора вала, поэтому каретка идёт по валу на всей его длине, не задевая опору.
Размеры
| Параметр | Значение |
|---|
| Ширина W | 45 мм |
| Длина L | 45 мм |
| Высота оси вала h | 20 мм |
| Общая высота F | 33 мм |
| Расстояние между отверстиями по ширине B | 32 мм |
| Расстояние между отверстиями по длине C | 30 мм |
| Резьба крепления | M5x12 |
Где применяют
Вал 16 мм рассчитан на относительно небольшие нагрузки, поэтому подшипник ставят в граверы и станки для обработки мягких материалов: дерева, пластика. На ось ставят два вала SBR16 и по две каретки на каждом.
