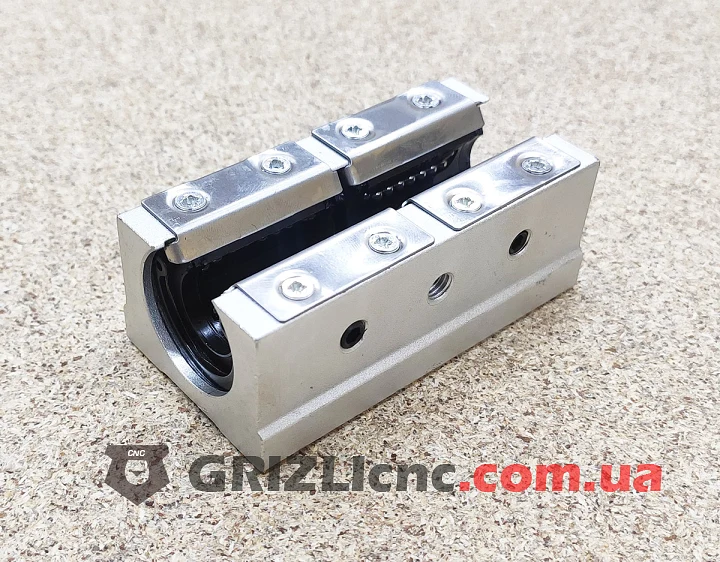

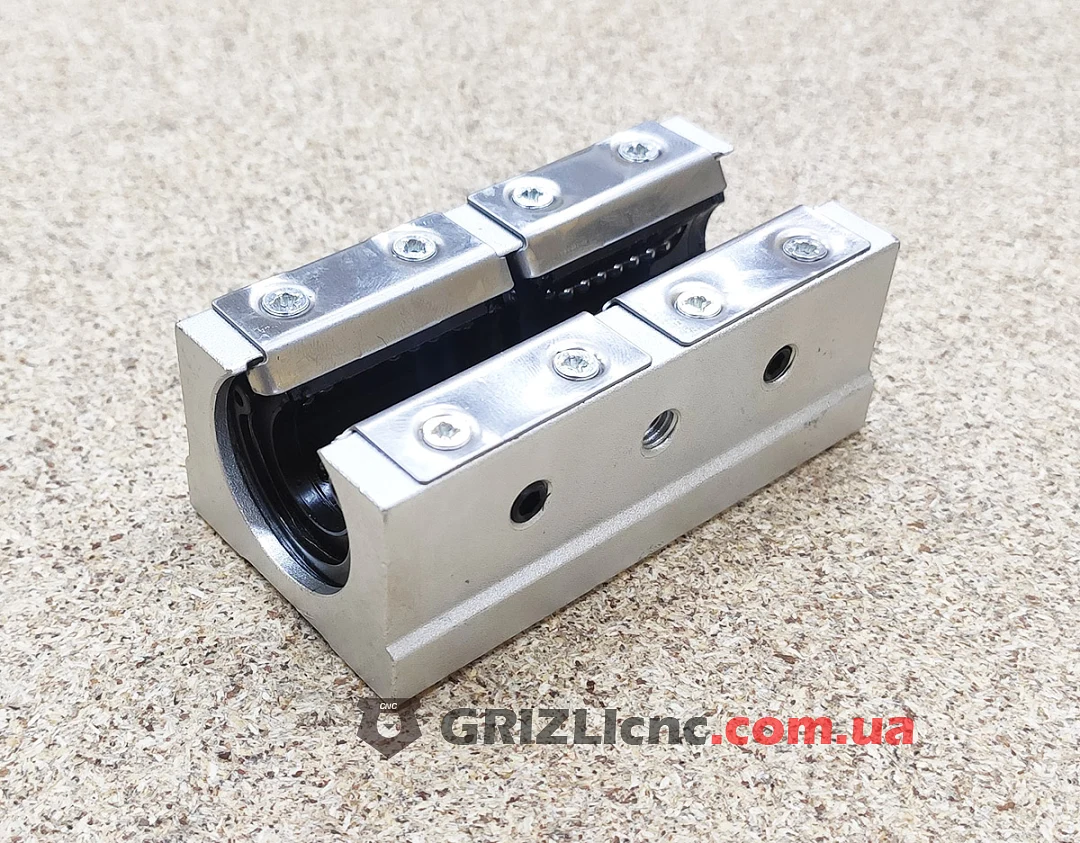

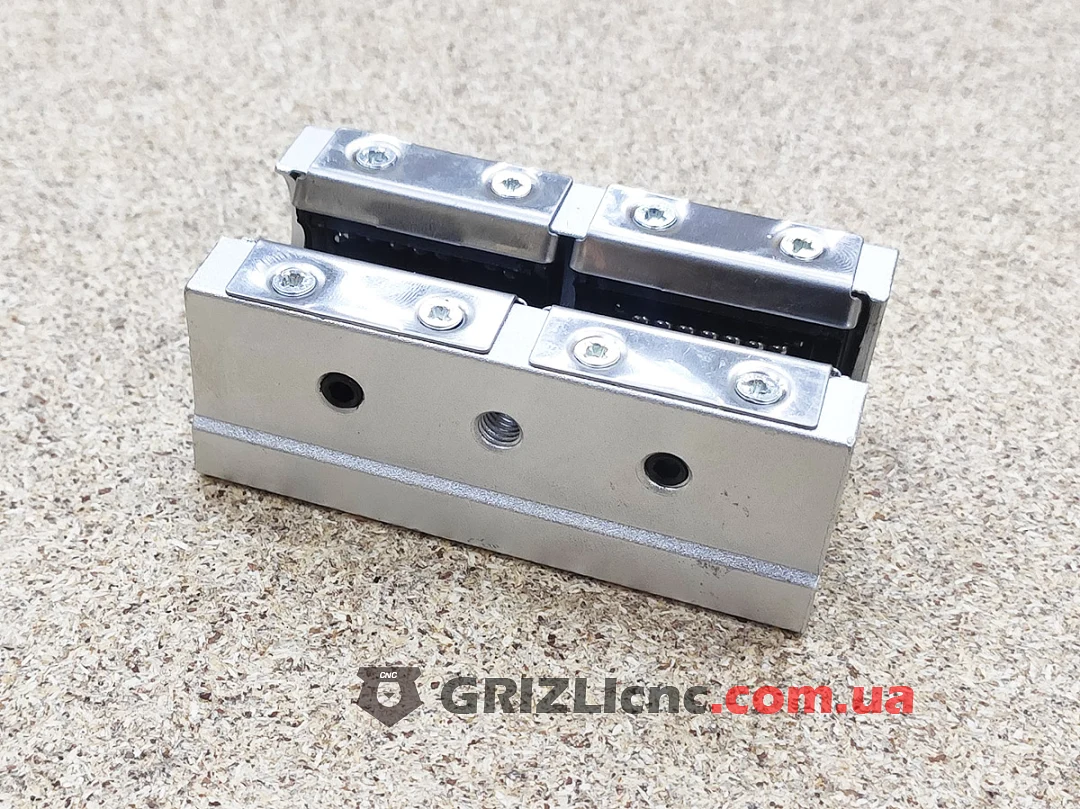

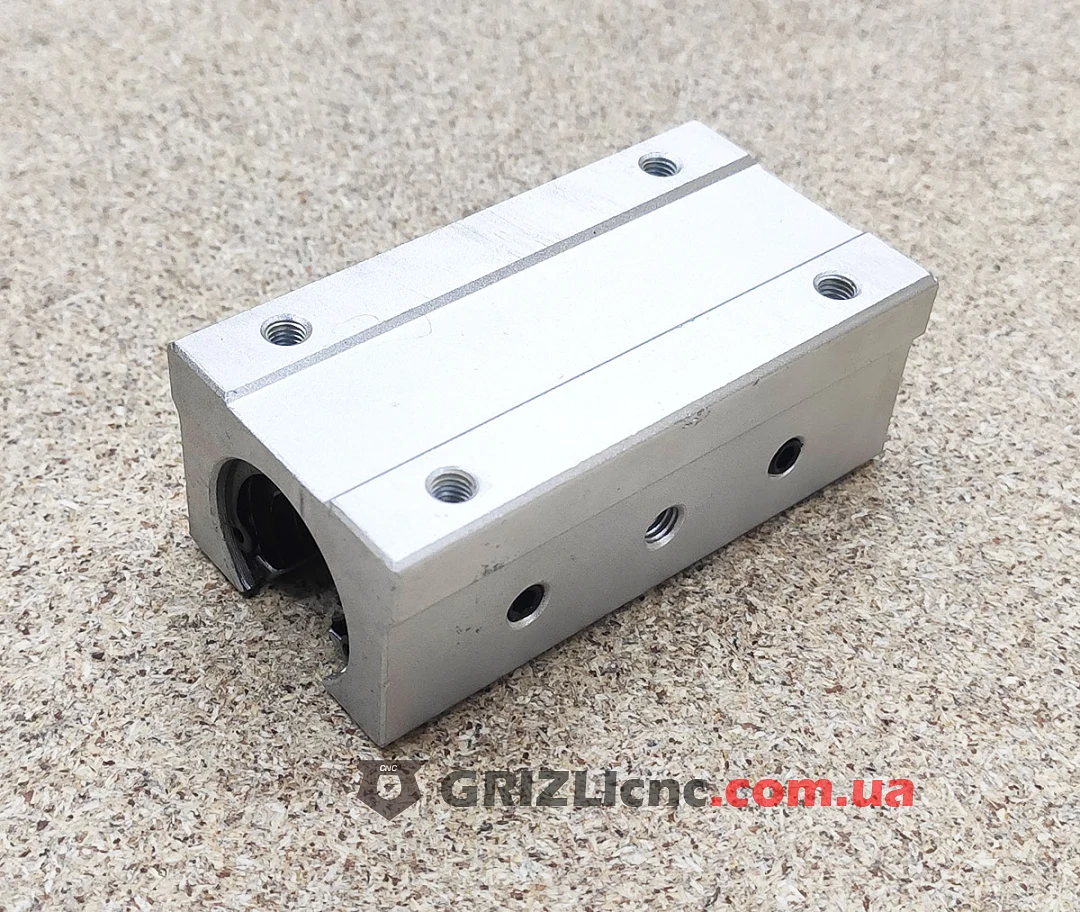

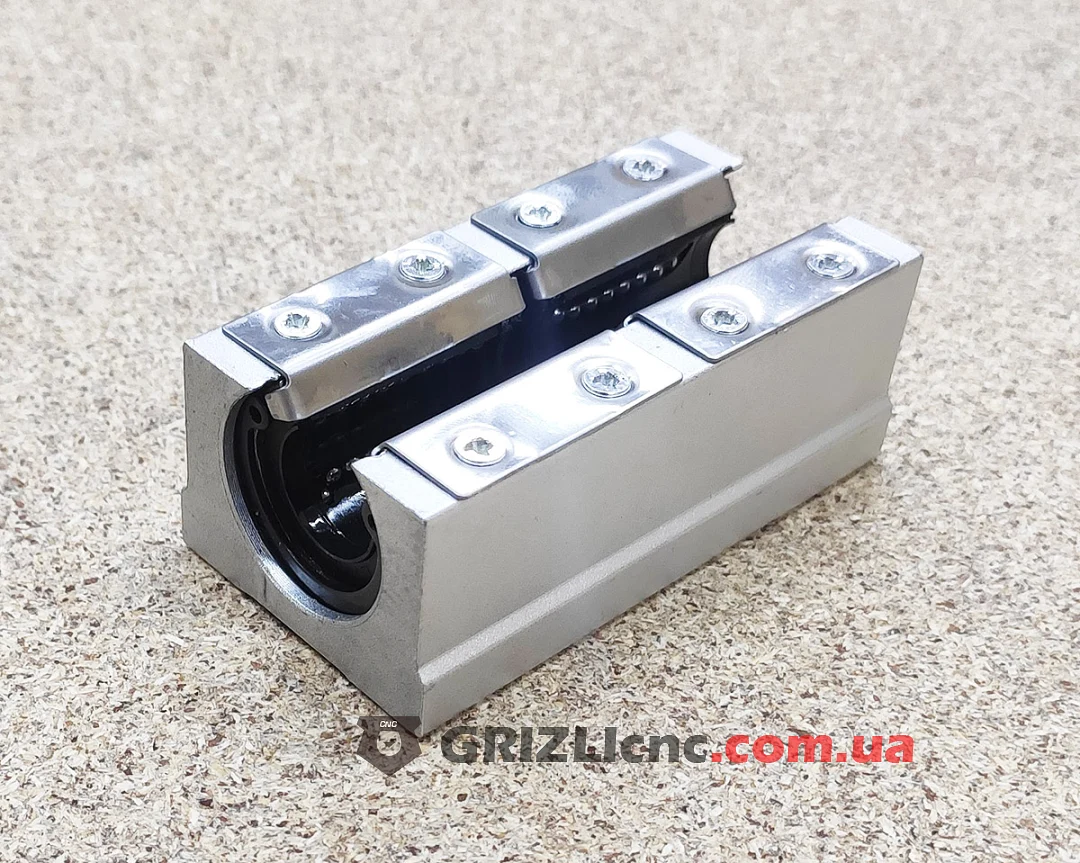

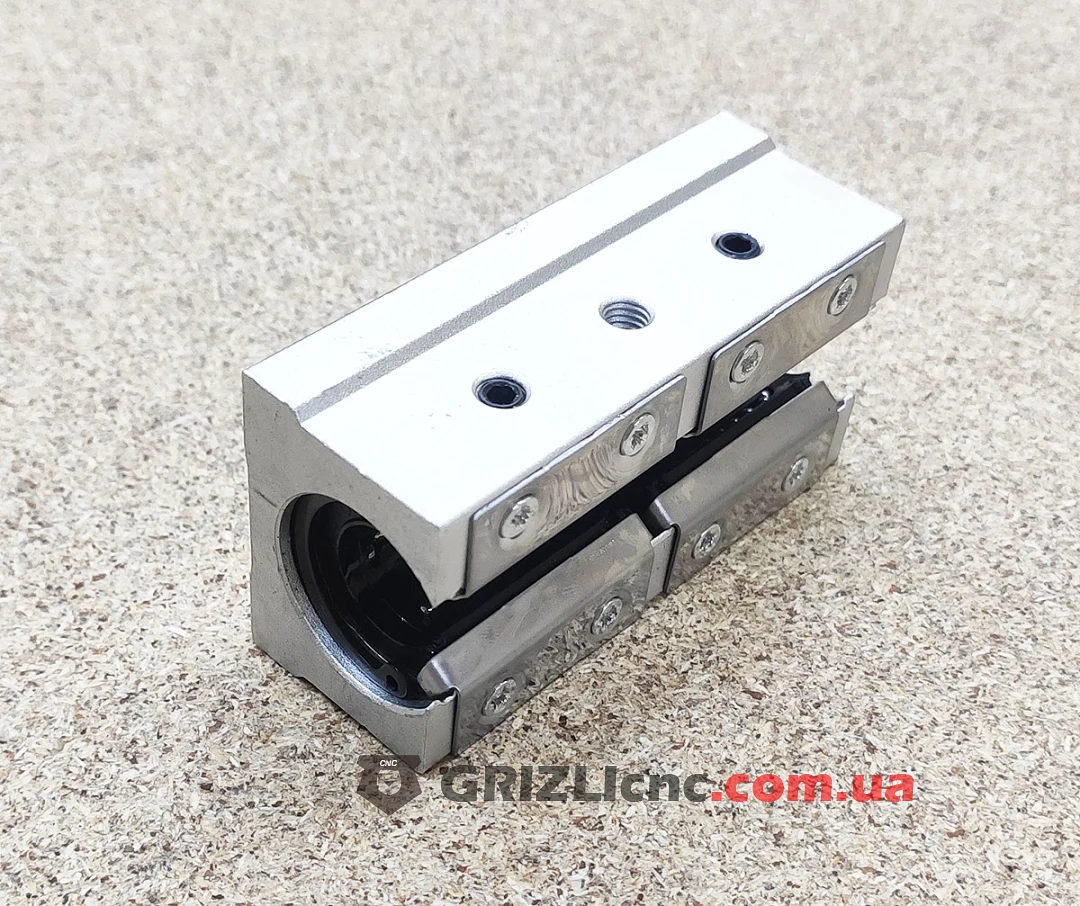

Линейный подшипник SBR16LUU, удлинённая открытая каретка для вала на опоре SBR16

SBR16LUU это линейный подшипник открытого типа для круглого вала на опоре SBR16 диаметром 16 мм. В станках с ЧПУ каретка в паре с валом обеспечивает линейное перемещение портала, стола или шпиндельного узла.

Устройство

Каретка это два линейных шариковых подшипника в алюминиевом корпусе. При движении шарики постоянно циркулируют по замкнутым дорожкам, поэтому сопротивление мало, а износ медленный. Регулировочные винты корпуса уточняют положение подшипника и выбирают люфт в паре вал и подшипник.

Корпус длиннее, чем у SBR16UU (85 мм против 45 мм), и вмещает два подшипника. Такая каретка держит большую нагрузку и служит дольше, а ещё заменяет две одиночные каретки там, где для них не хватает места.

Корпус открыт снизу: через прорезь проходит опора вала, поэтому каретка идёт по валу на всей его длине, не задевая опору.

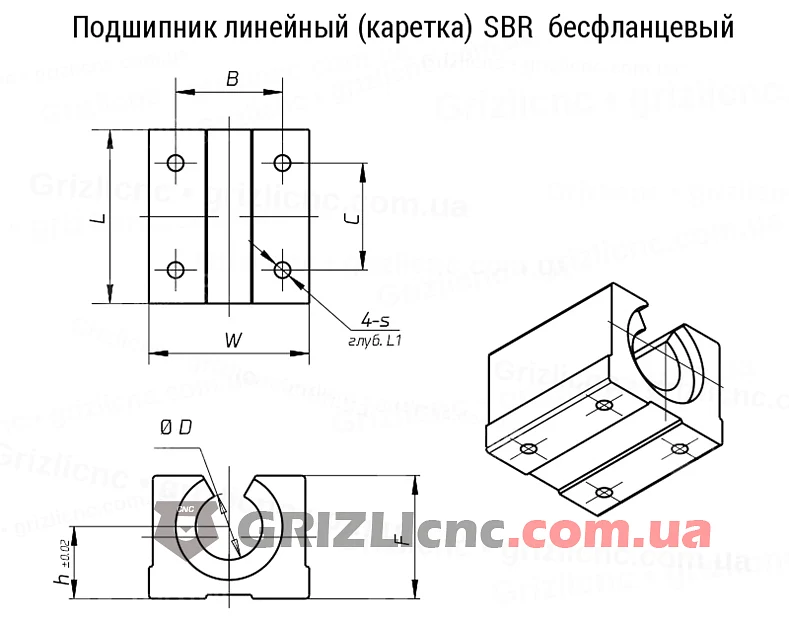

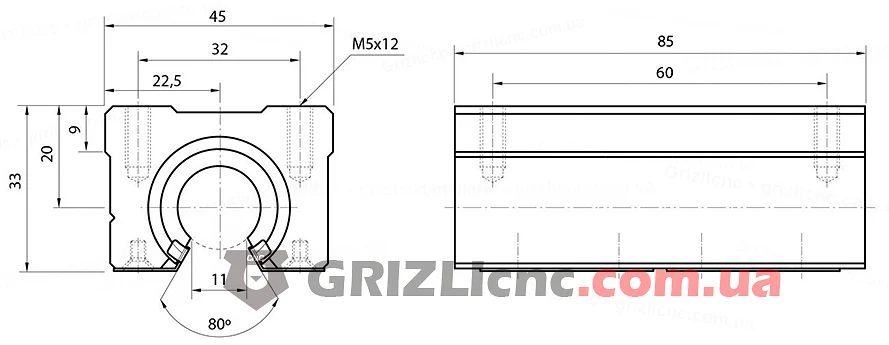

Размеры

Где применяют

Вал 16 мм рассчитан на относительно небольшие нагрузки, поэтому подшипник ставят в граверы и станки для обработки мягких материалов: дерева, пластика. На ось ставят два вала SBR16 и по две каретки на каждом.
