Линейный подшипник SBR12UU, открытая каретка для вала на опоре SBR12

SBR12UU это линейный подшипник открытого типа для круглого вала на опоре SBR12 диаметром 12 мм. В станках с ЧПУ каретка в паре с валом обеспечивает линейное перемещение портала, стола или шпиндельного узла.

Устройство

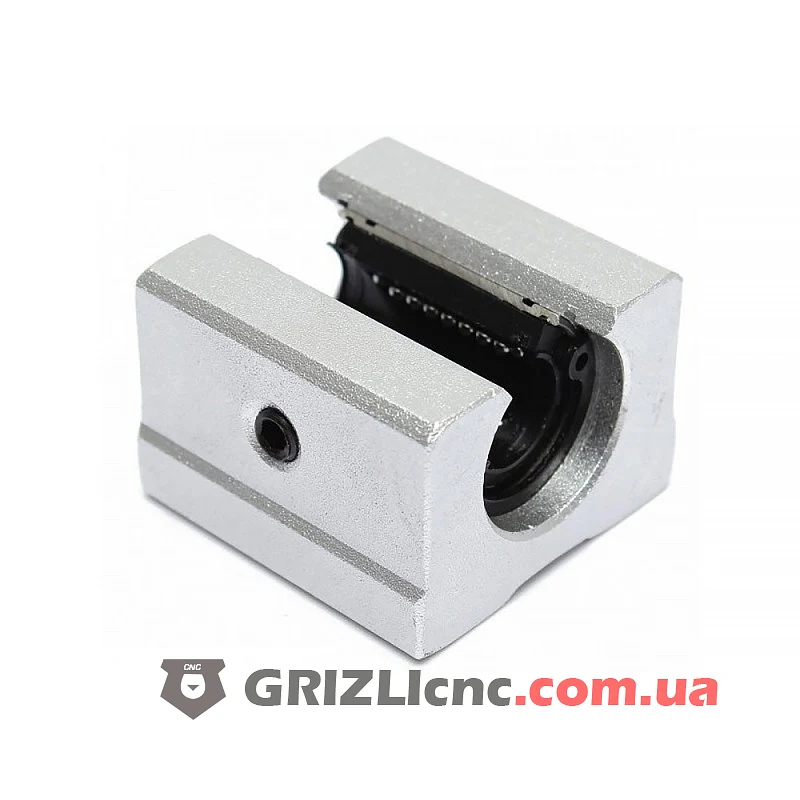

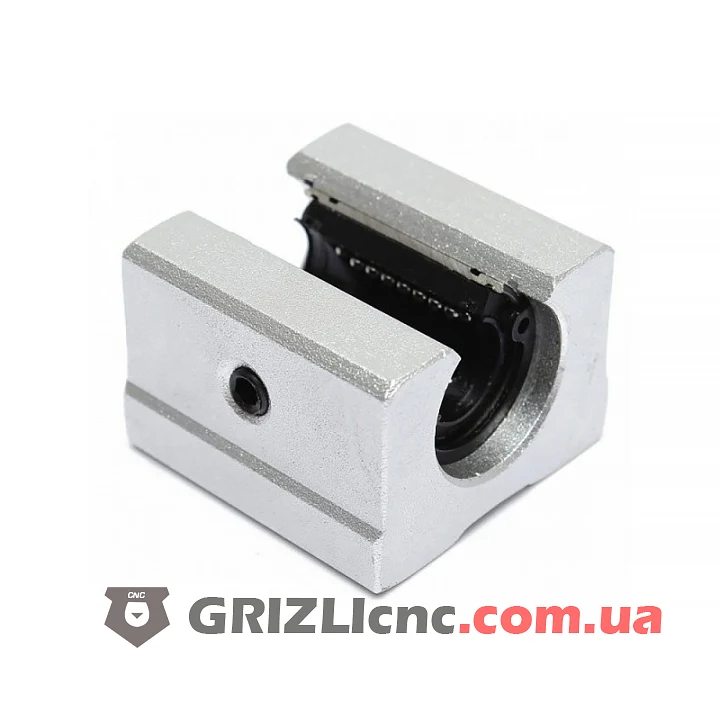

Каретка это линейный шариковый подшипник в алюминиевом корпусе. При движении шарики постоянно циркулируют по замкнутым дорожкам, поэтому сопротивление мало, а износ медленный. Регулировочные винты корпуса уточняют положение подшипника и выбирают люфт в паре вал и подшипник.

Корпус открыт снизу: через прорезь проходит опора вала, поэтому каретка идёт по валу на всей его длине, не задевая опору.

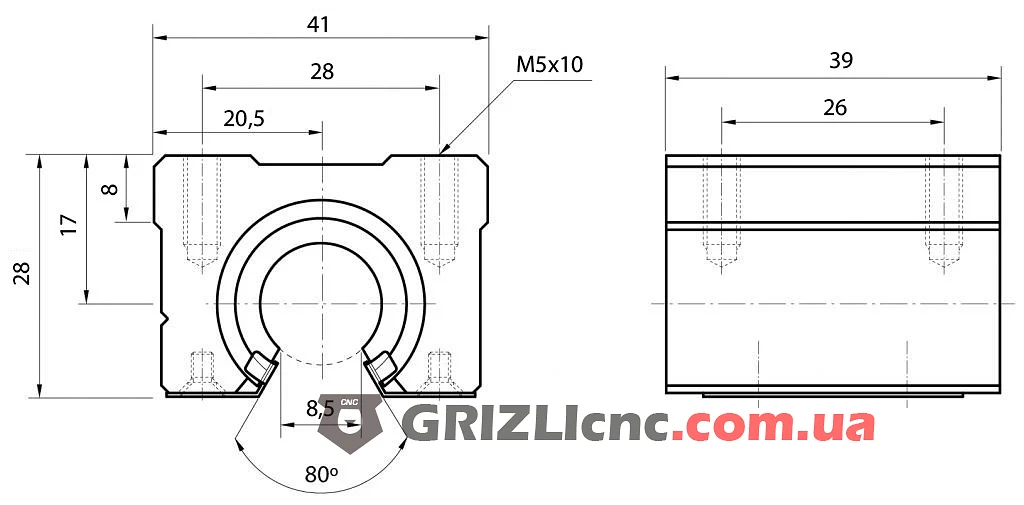

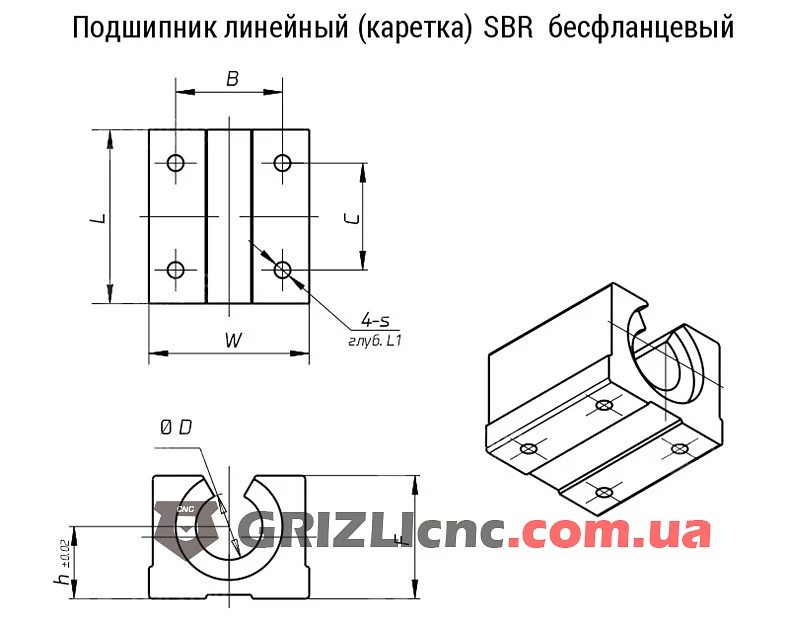

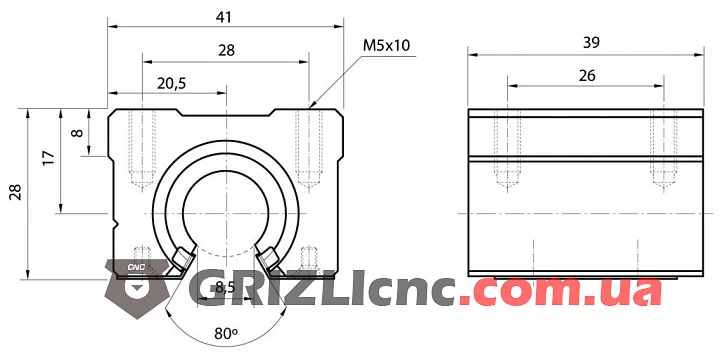

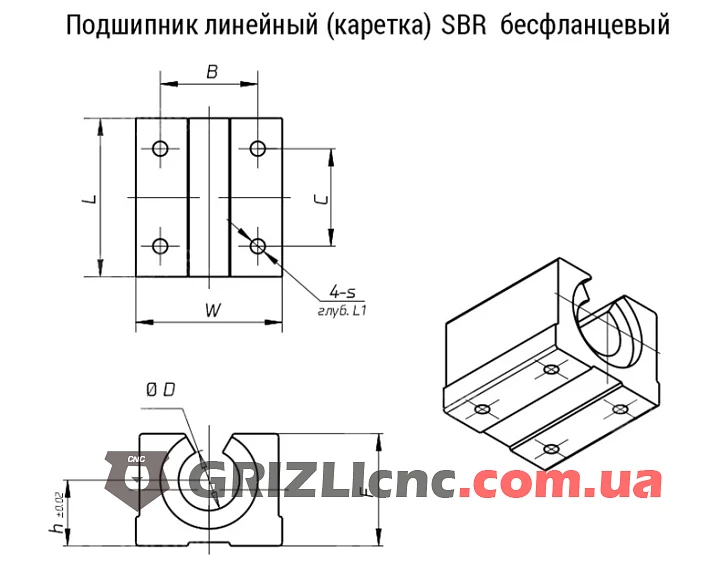

Размеры

Где применяют

Вал 12 мм рассчитан на небольшие нагрузки, а компактный корпус позволяет собрать небольшой узел: граверы, станки для дерева и пластика, небольшие лазерные станки и 3D принтеры. На ось ставят два вала SBR12 и по две каретки на каждом.
