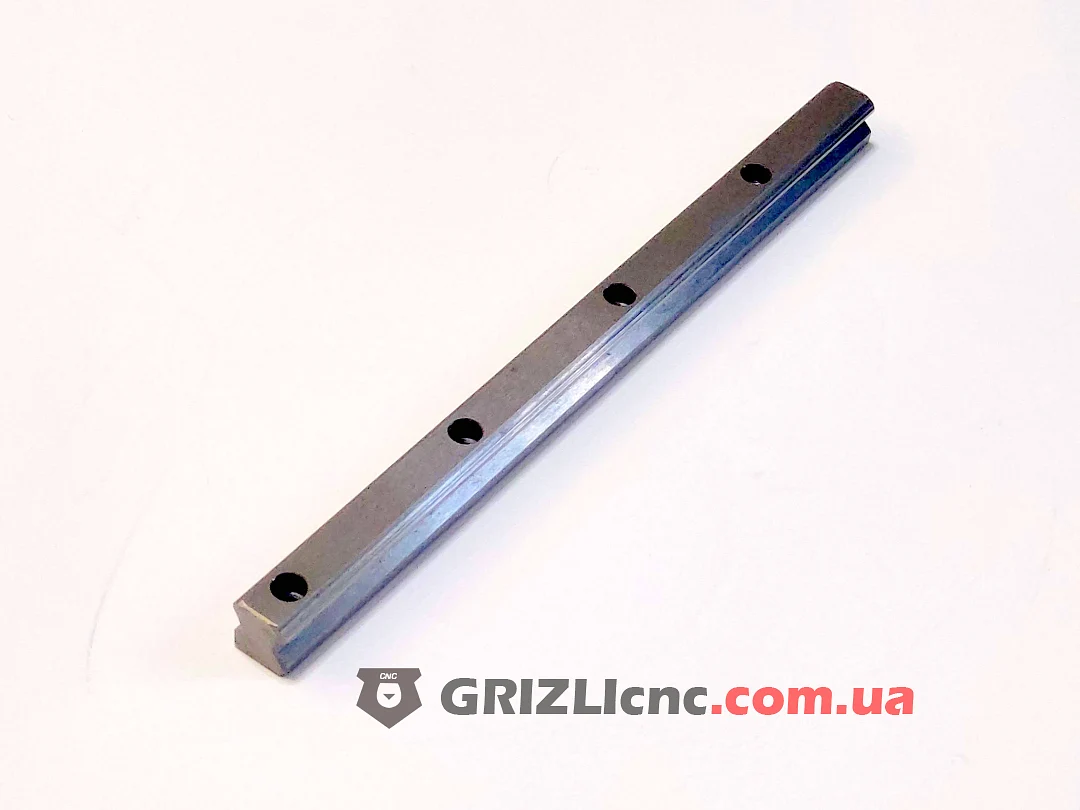

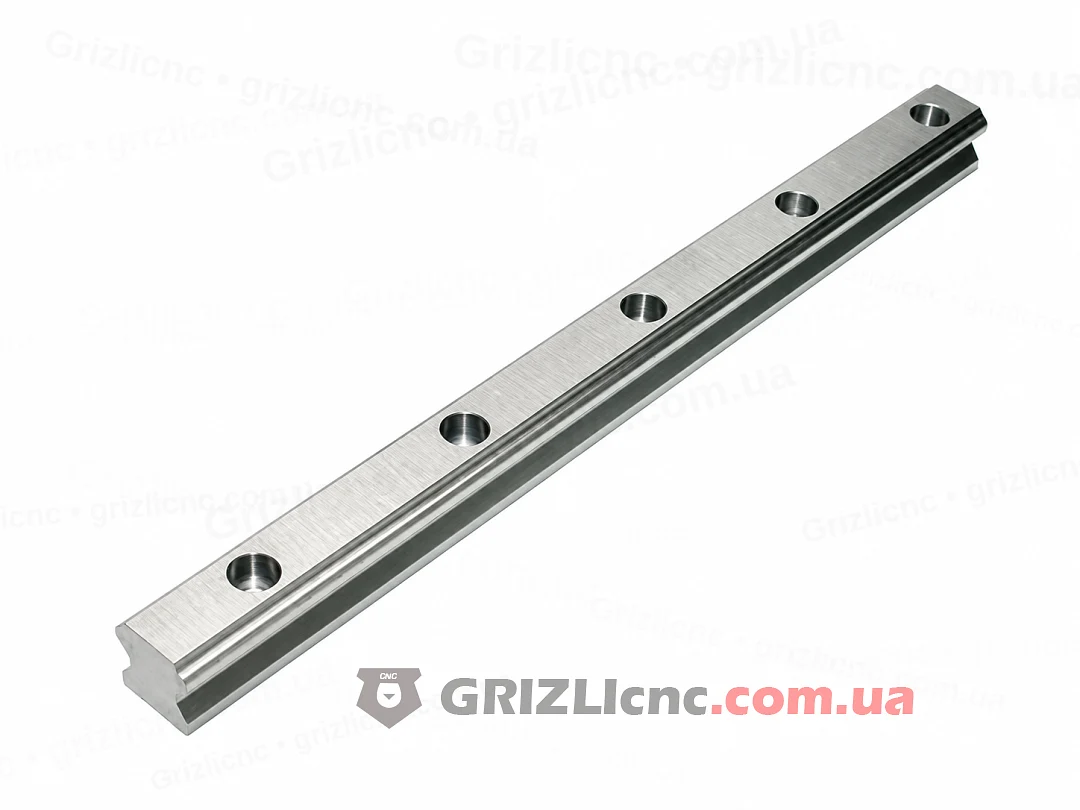

Рельсовая направляющая HGR15, профильный рельс 4000 мм (аналог HIWIN)

HGR15 это профильный рельс линейной направляющей серии HG типоразмера 15, аналог HIWIN. Рельс поставляется длиной 4000 мм, продаётся кратно 1 м и режется в размер по чертежу. По нему ходят каретки HGH15CA, HGW15CC.

Чем профильный рельс лучше круглого вала

Профильная направляющая точнее и жёстче вала на опоре и держит большую нагрузку. На рельсе четыре дорожки дугового профиля, шарики каретки касаются их под углом 45°. Поэтому нагрузка вниз, вверх и вбок воспринимается одинаково, а направляющая сама подстраивается под небольшие погрешности монтажа. Ход плавный, скорость высокая, износ малый, из обслуживания нужна только периодическая смазка.

Рельсы и каретки одного типоразмера взаимозаменяемы: на HGR15 можно поставить любую каретку того же размера. Чем больше кареток на рельсе, тем выше грузоподъёмность и жёсткость узла.

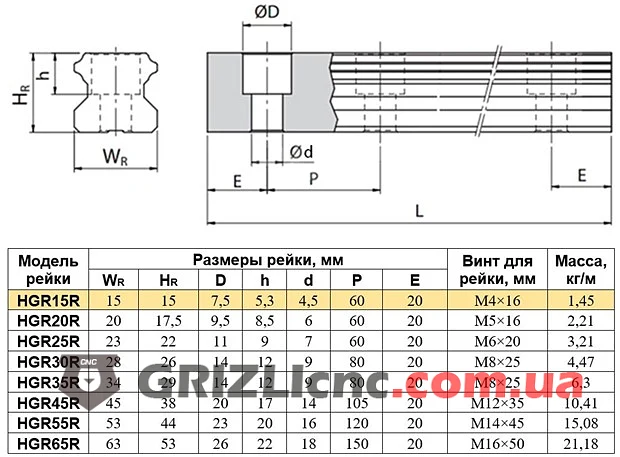

Размеры

Размеры HGR15 по каталогу HIWIN, класс точности C (стандартный):

Где применяют

Типоразмер 15 рассчитан на лёгкие нагрузки: фрезерные станки по дереву, граверы, лазерные станки, 3D принтеры.

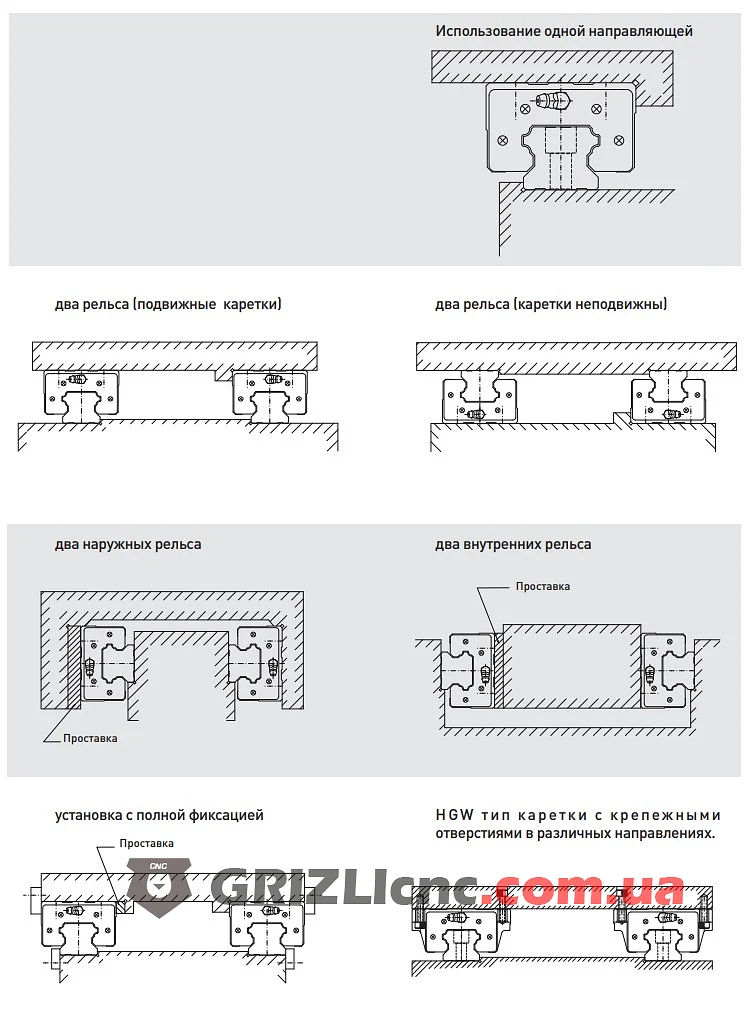

Монтаж

Рельс крепят сверху болтами M4x16 через отверстия с шагом 60 мм. HIWIN рекомендует затягивать их динамометрическим ключом с моментом 392 Н·см при креплении в сталь, по порядку от одного конца рельса к другому. Первый рельс выставляют по базовой кромке рамы, второй по первому. Если ось длиннее 4 м, рельс собирают из частей, а стыки на соседних рельсах разносят по длине.

Совместимые каретки

По каталогу HIWIN на рельс HGR15 ставятся каретки серии HG типоразмера 15. Высота указана от основания рельса до верха каретки.

Порезка рельса в размер

Рельс HGR15 режут под длину оси. По каталогу HIWIN длина рельса связана с отверстиями формулой L = (n - 1) x P + 2 x E, где n число отверстий, P шаг 60 мм, E расстояние от центра крайнего отверстия до торца, стандартно 20 мм. Пример: рельс 820 мм имеет 14 отверстий, (14 - 1) x 60 + 2 x 20 = 820 мм.

Если длина не из стандартного ряда HIWIN, E оставляют не больше половины шага, до 30 мм: длинный свободный конец рельса неустойчив.

База под рельс

По каталогу HIWIN высота базового буртика у рельса HG15 до 3 мм, радиус галтели в углу базы не больше 0,5 мм. Болты рельса затягивают по очереди, от одного конца к другому, тогда рельс ложится прямо.

Смазка

Сам рельс смазывается от кареток: смазку подают через маслёнки кареток, проверяют её каждые 100 км пробега или раз в 3-6 месяцев. Если рельс перед монтажом очищали от консервационного масла, HIWIN рекомендует смазать его после сборки.
