Алюминиевый радиатор для твердотельного реле до 25 А

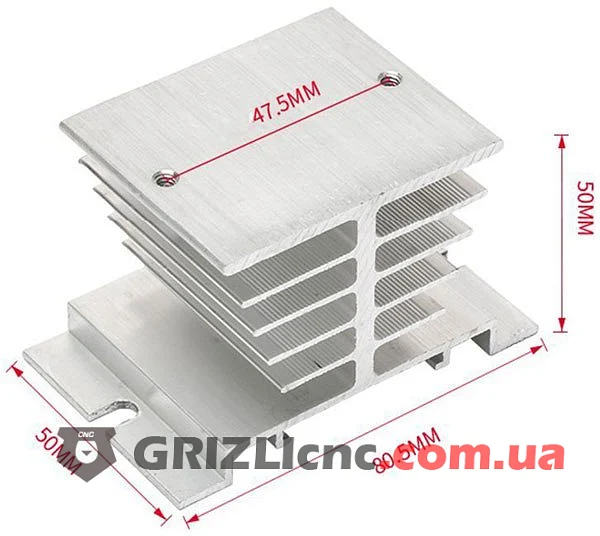

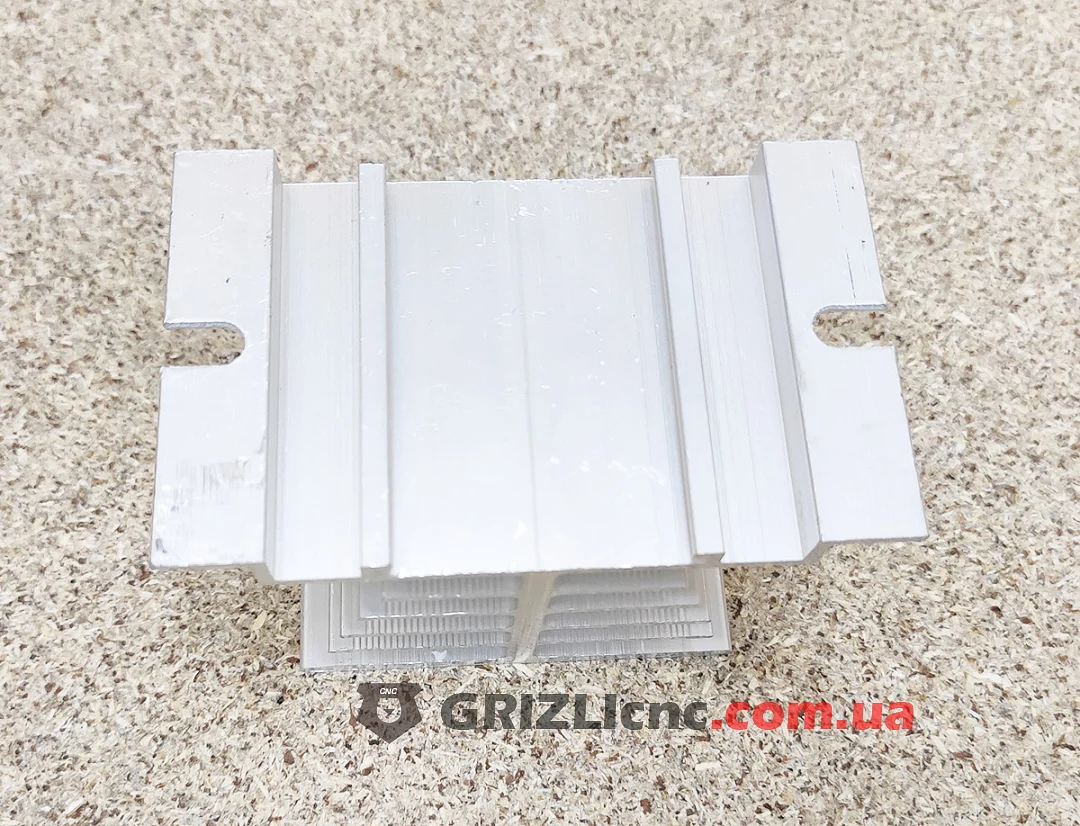

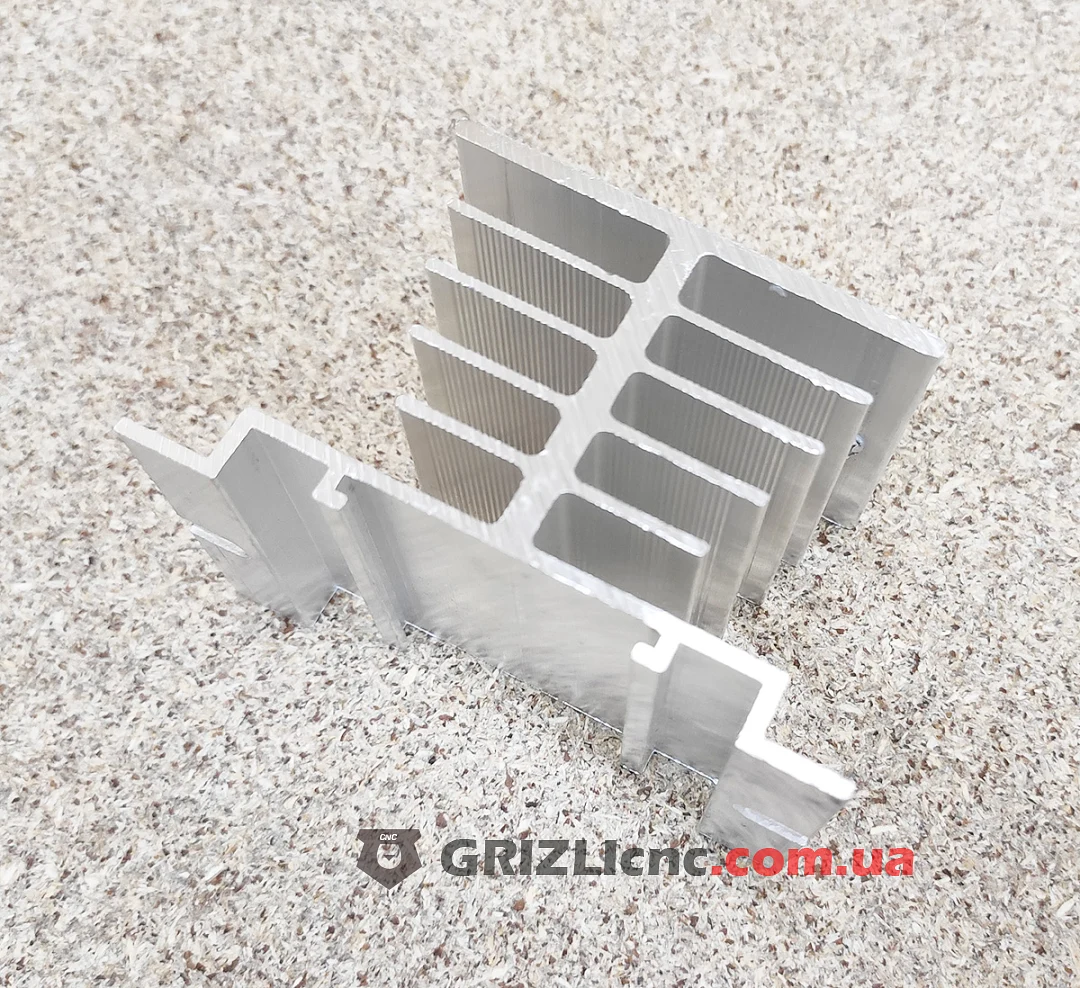

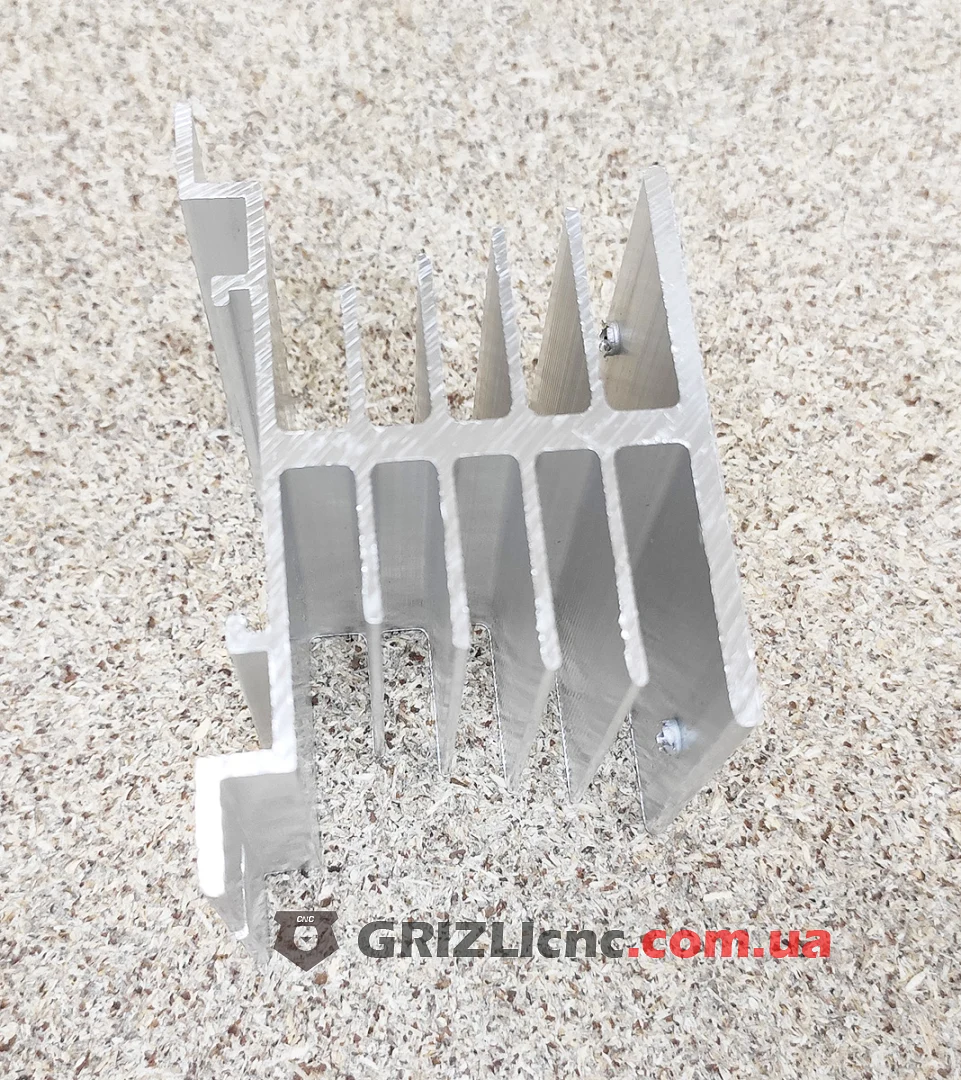

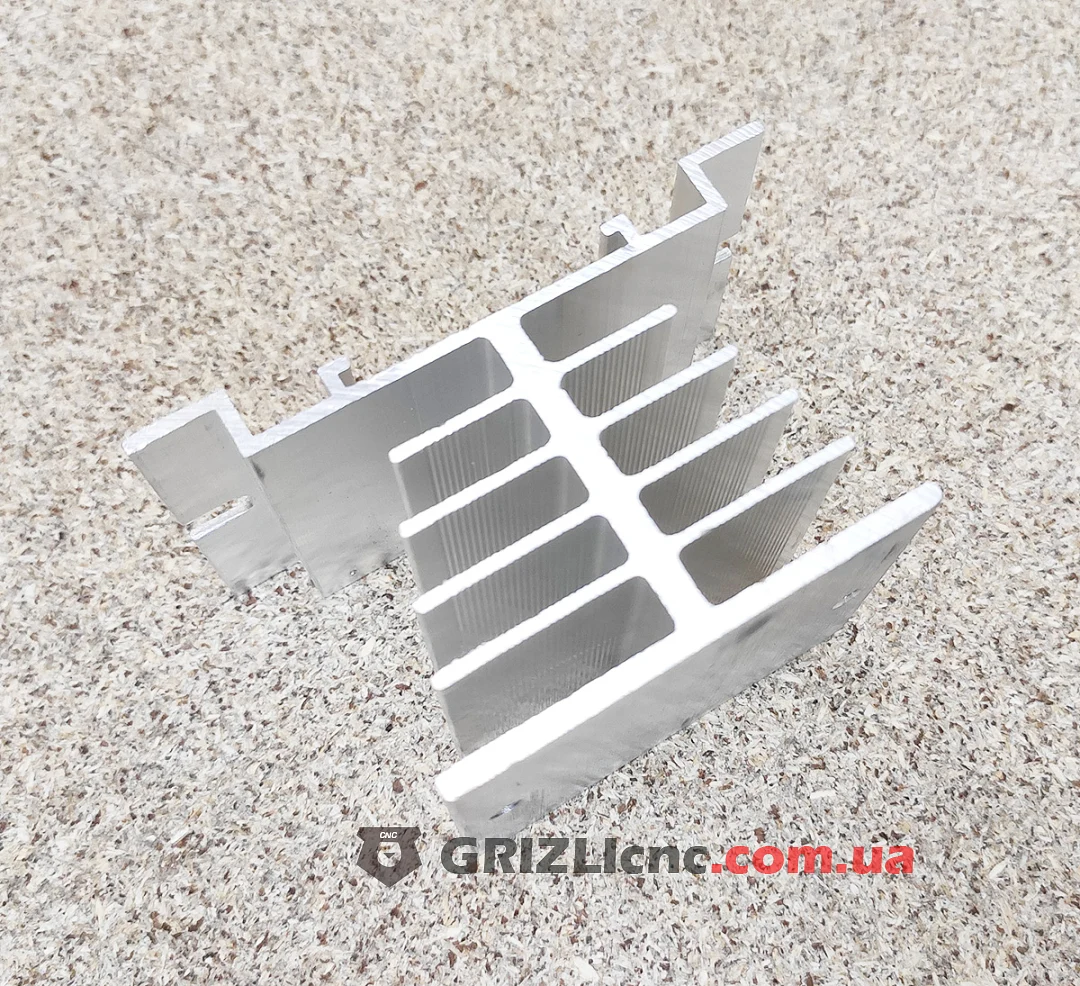

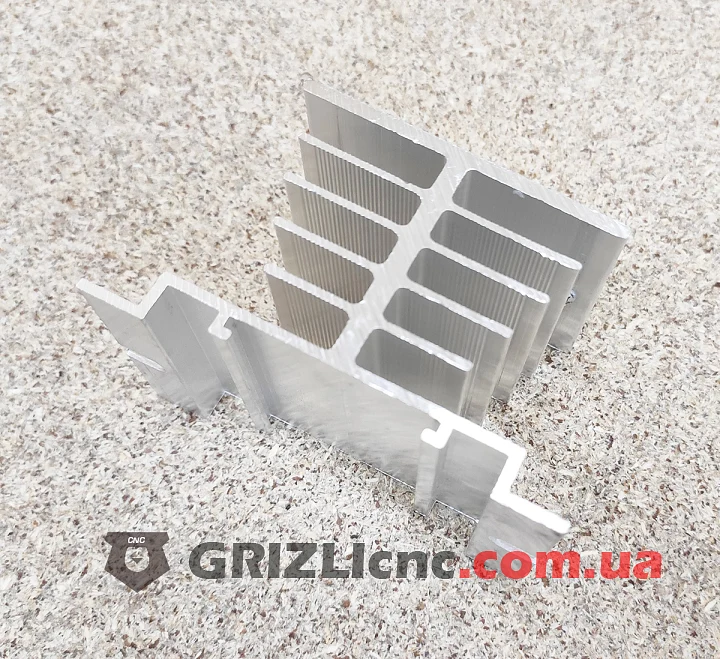

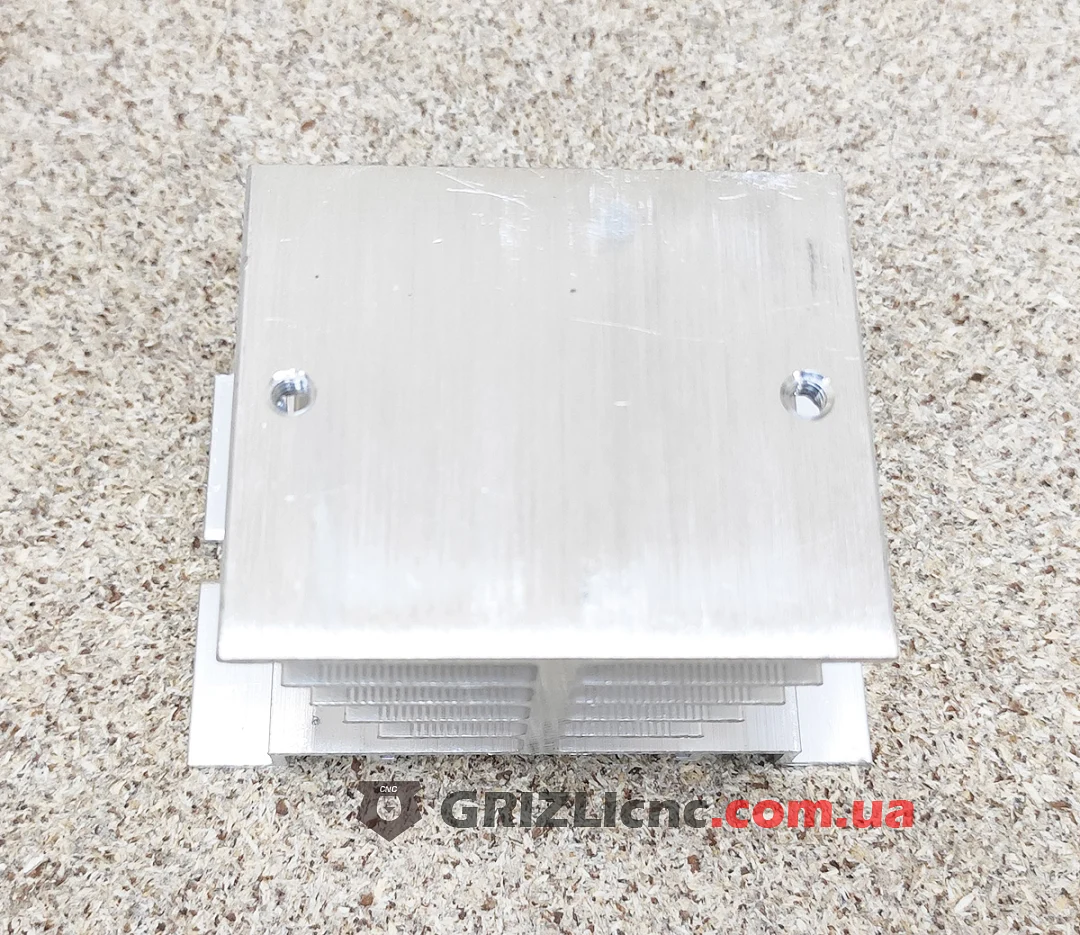

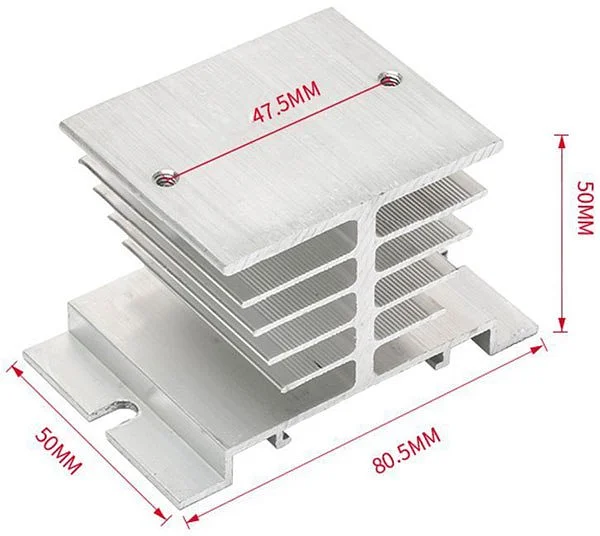

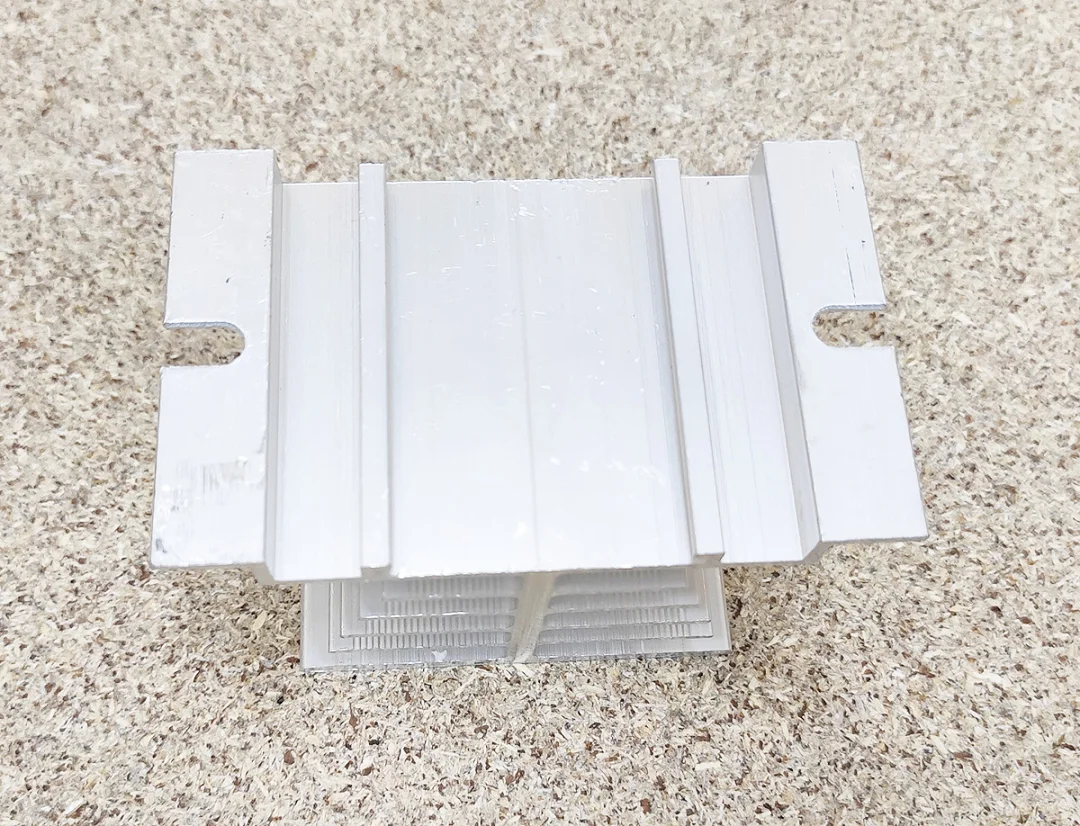

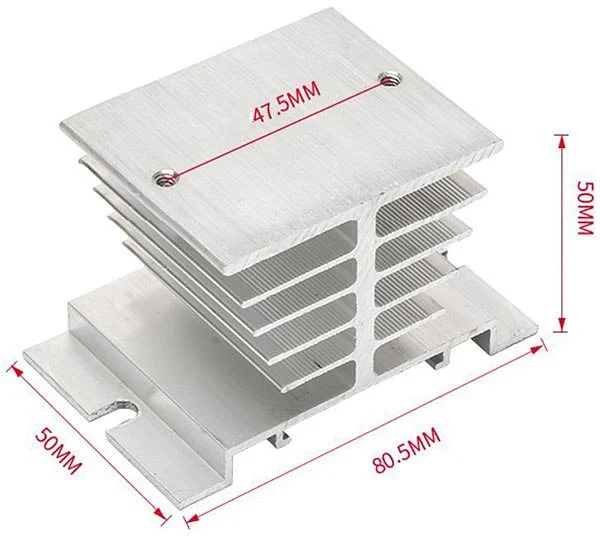

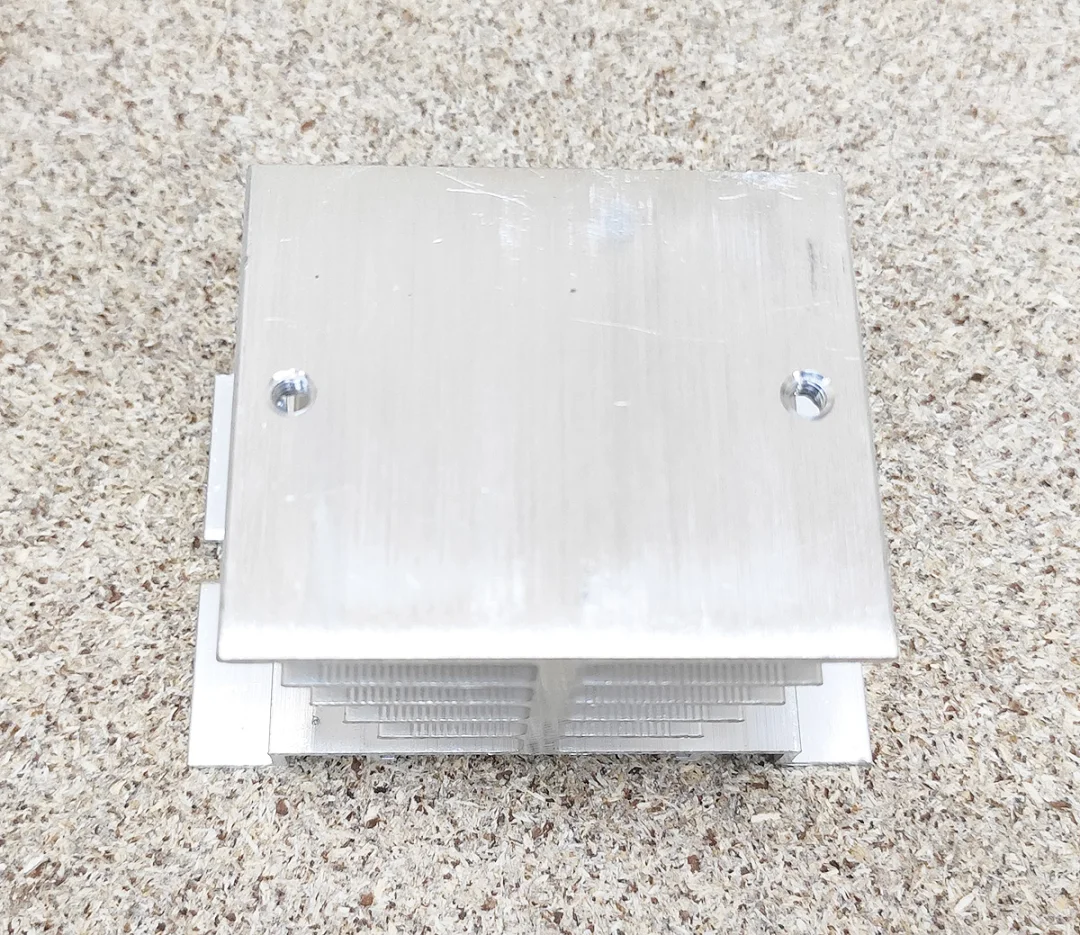

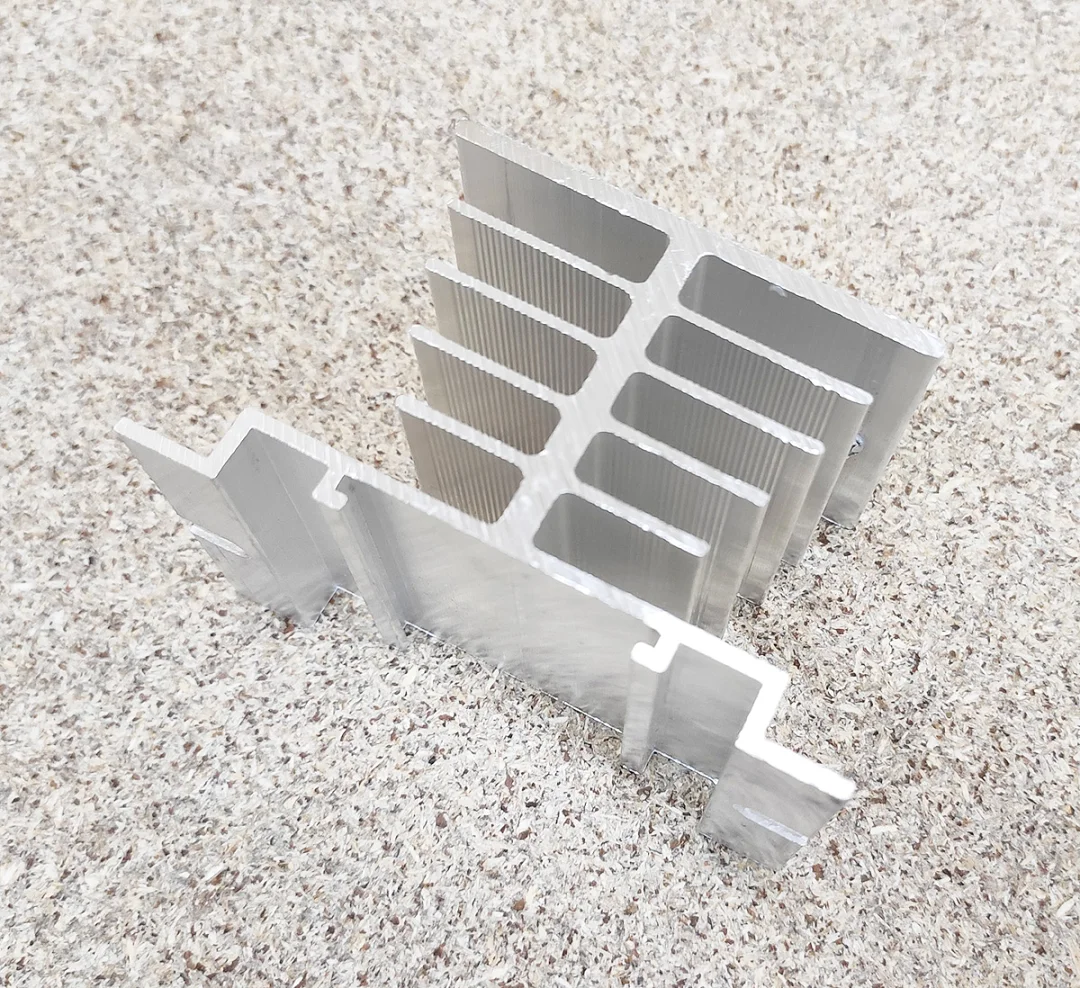

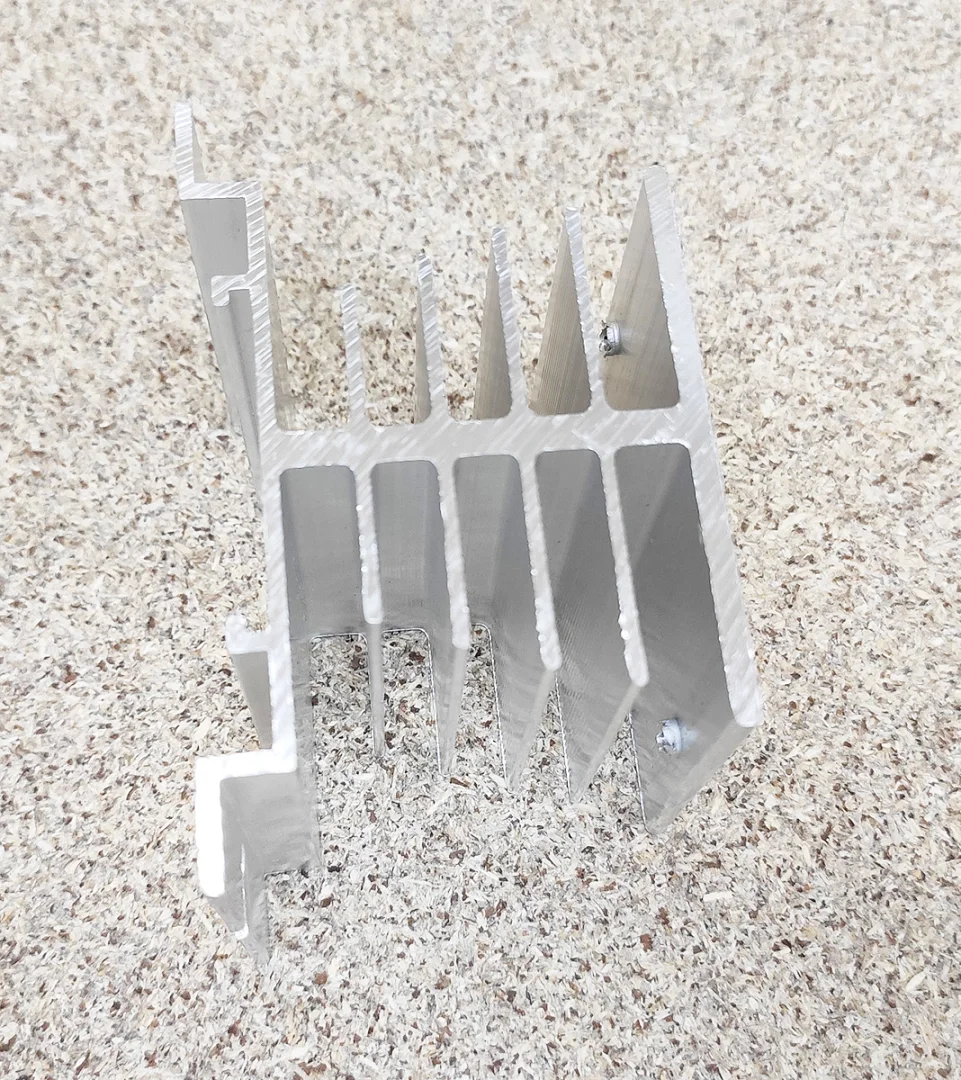

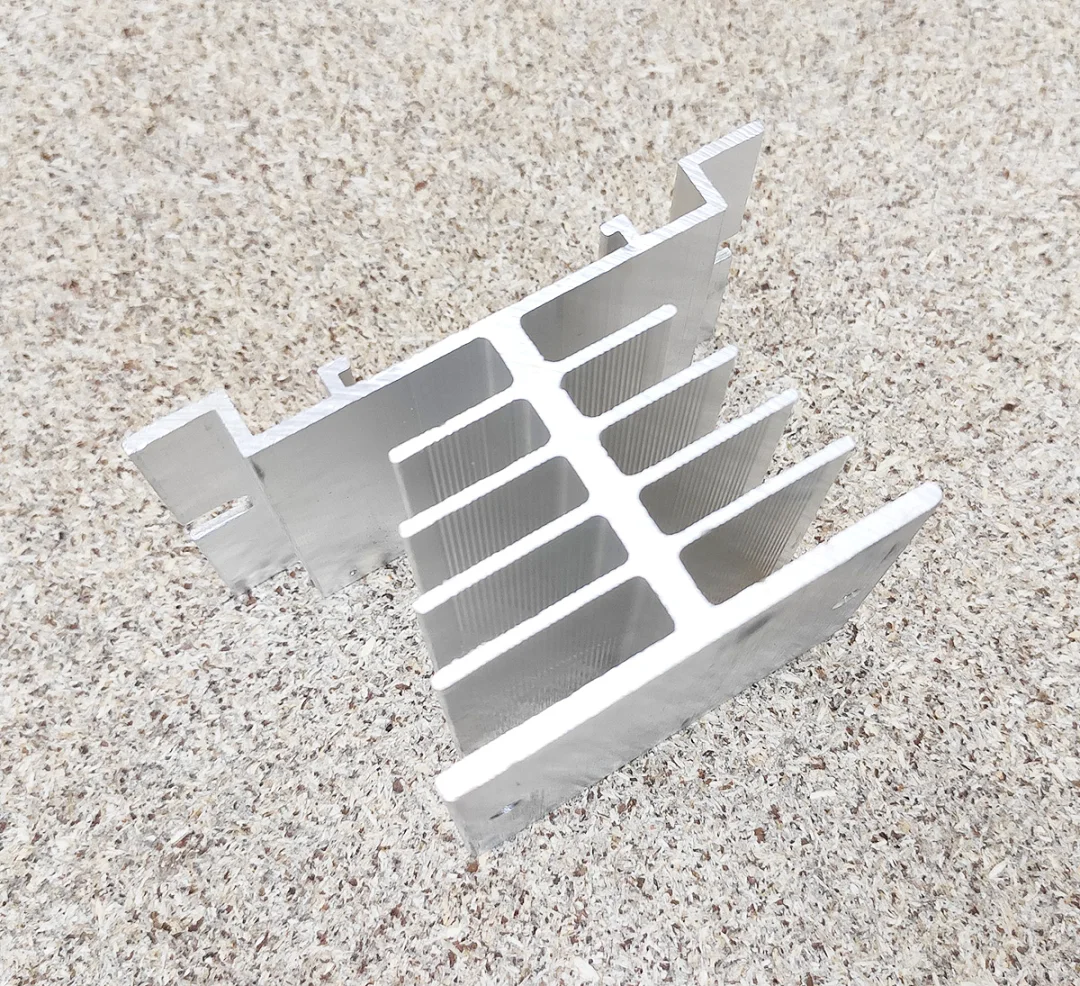

Алюминиевый радиатор для однофазного твердотельного реле SSR с током до 25 А. Габариты 80.5x50x50 мм: основание с фланцами 80.5x50 мм, высота 50 мм. Сверху ровная площадка под основание реле с двумя отверстиями под винты на расстоянии 47.5 мм, под ней рёбра по обе стороны от центральной стенки, во фланцах основания пазы под винты. Радиатор крепят винтами к панели шкафа или устанавливают на DIN-рейку 35 мм.

Зачем реле радиатор

На открытом ключе твердотельного реле падает до 1.6 В, и реле выделяет тепло пропорционально току нагрузки: при 10 А это 16 Вт, при 25 А уже 40 Вт. Без радиатора корпус реле быстро перегревается, и оно выходит из строя. Номинальный ток реле указан для работы на радиаторе, поэтому радиатор ставят всегда, когда ток нагрузки больше нескольких ампер.

Установка

Площадку и основание реле очищают от пыли, наносят тонкий слой термопасты и прикручивают реле двумя винтами. Над радиатором и под ним оставляют свободное место для движения воздуха, не ставьте его вплотную к другим нагревающимся устройствам. Радиатор рассчитан на реле с током до 25 А. При токе выше 25 А нужен радиатор крупнее, например для реле до 60 А, а в закрытом шкафу добавляют обдув вентилятором.

Проверка

После первых часов работы под нагрузкой проверьте температуру радиатора: если его нельзя держать рукой, нужен радиатор крупнее, обдув или реле с большим запасом по току.
