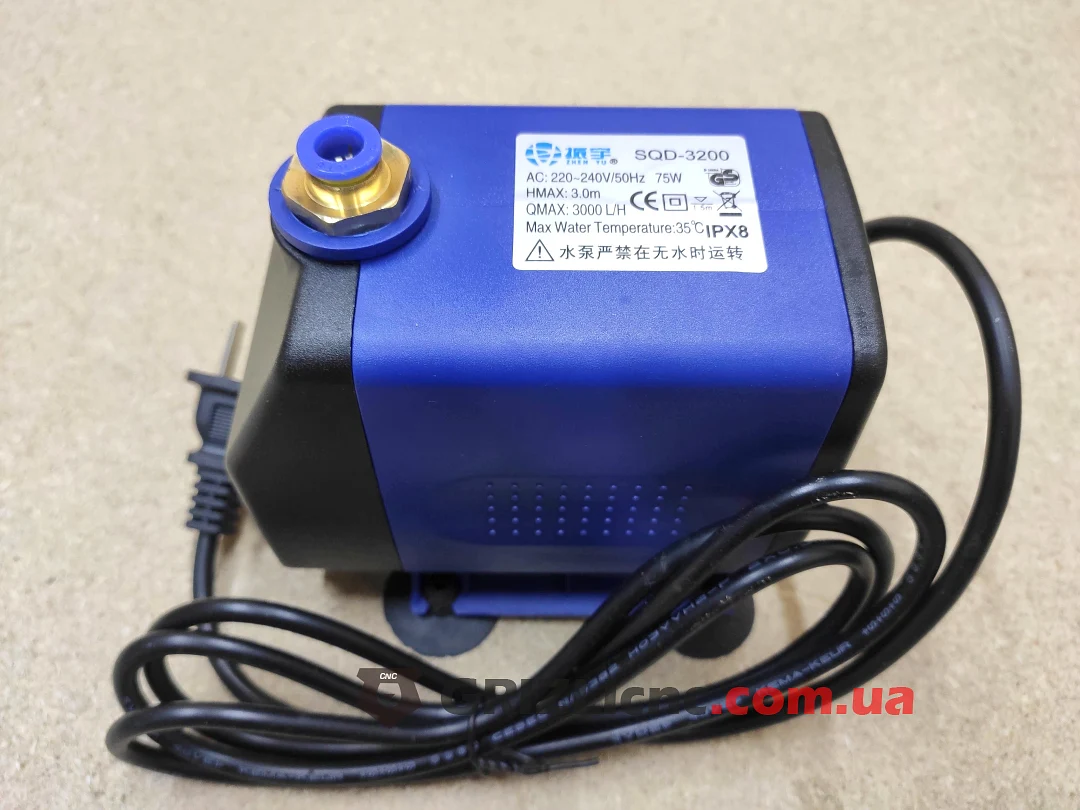

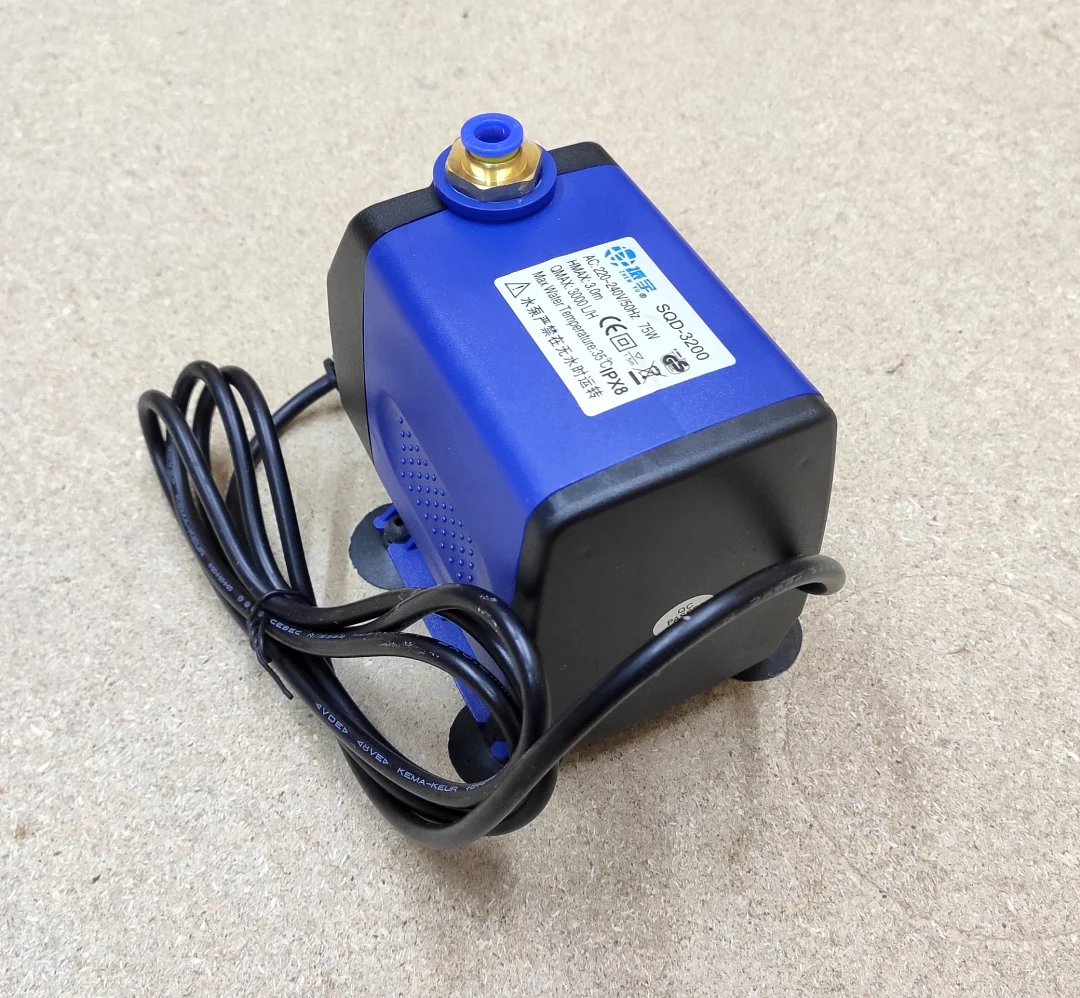

Погружная помпа SQD-3200 прокачивает воду в контуре охлаждения шпинделя станка с ЧПУ или лазерной трубки CO2. По маркировке на корпусе она работает от сети 220-240 В 50 Гц, потребляет 75 Вт, поднимает воду на высоту до 3.0 м и даёт расход до 3000 л/ч без сопротивления. Степень защиты IPX8, температура воды до 35 °C, глубина погружения до 1.5 м.
Конструкция и комплектация

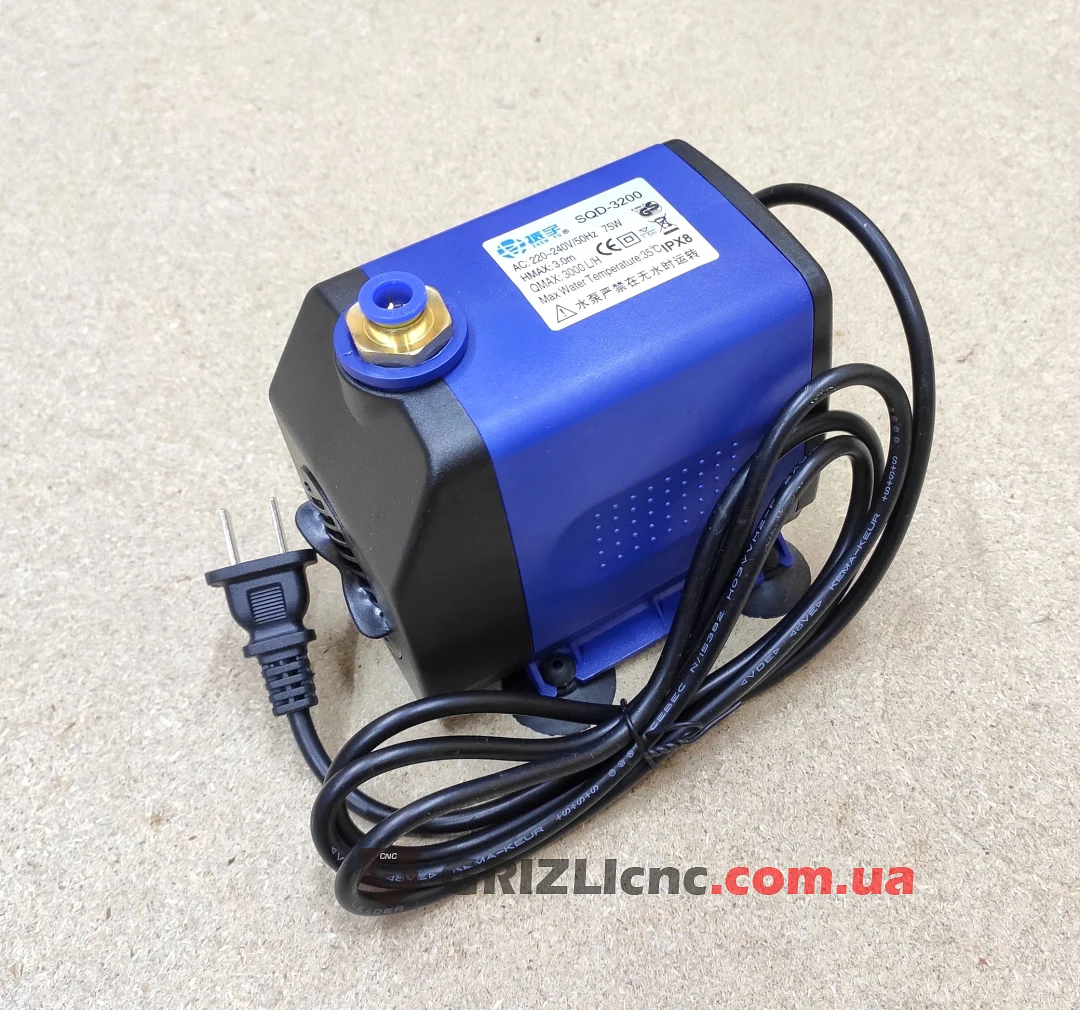

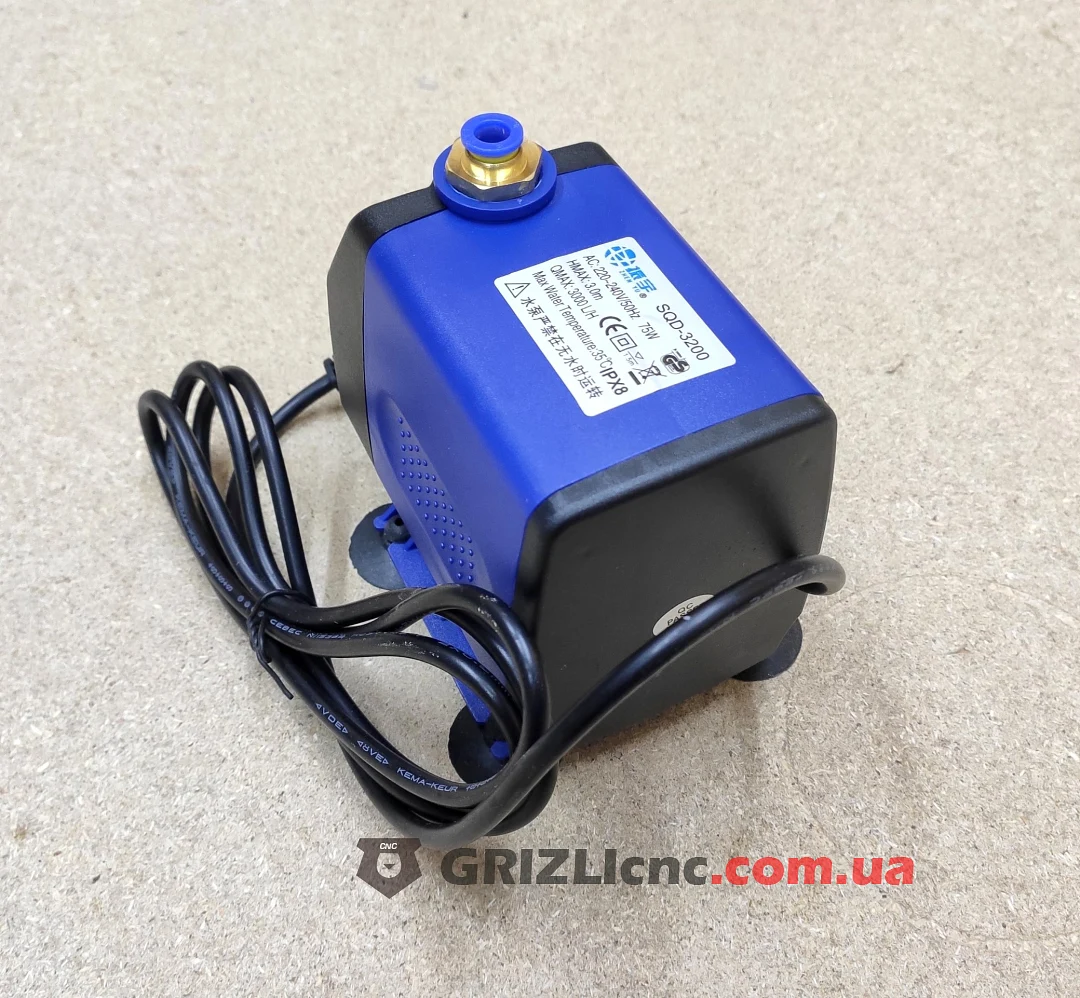

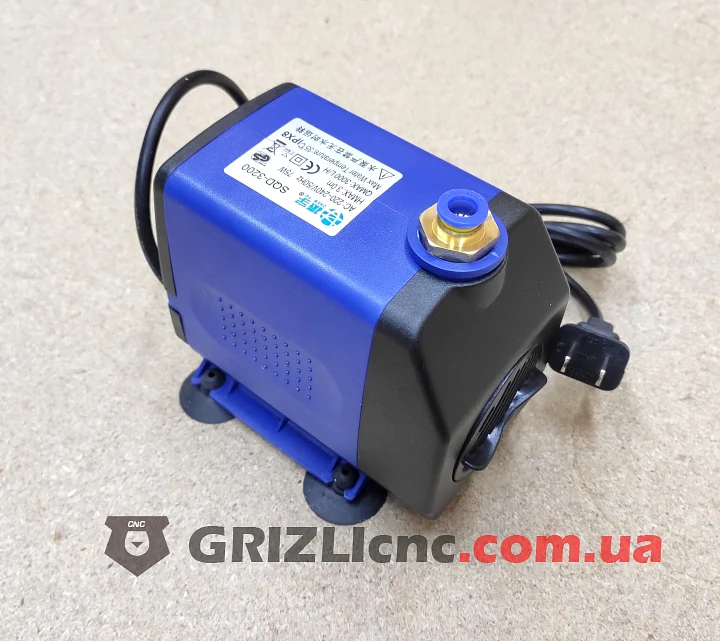

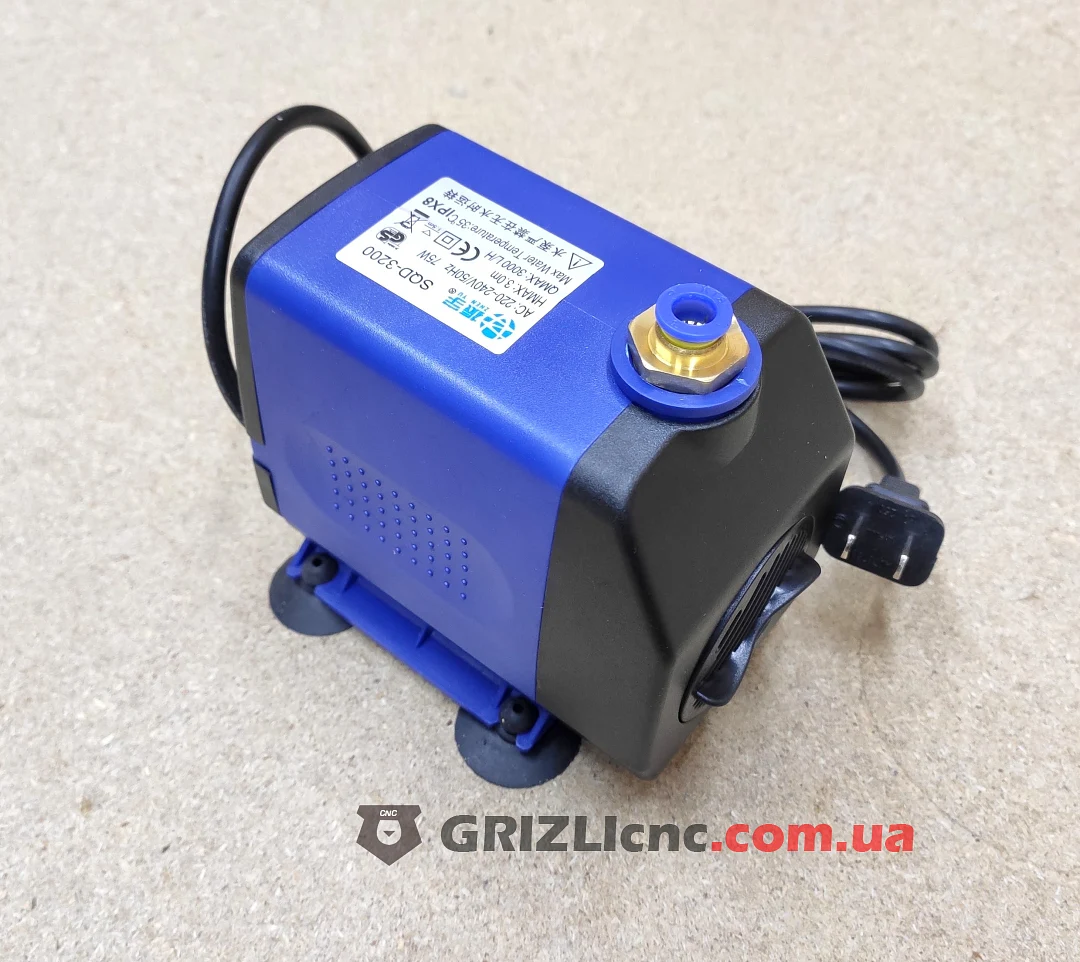

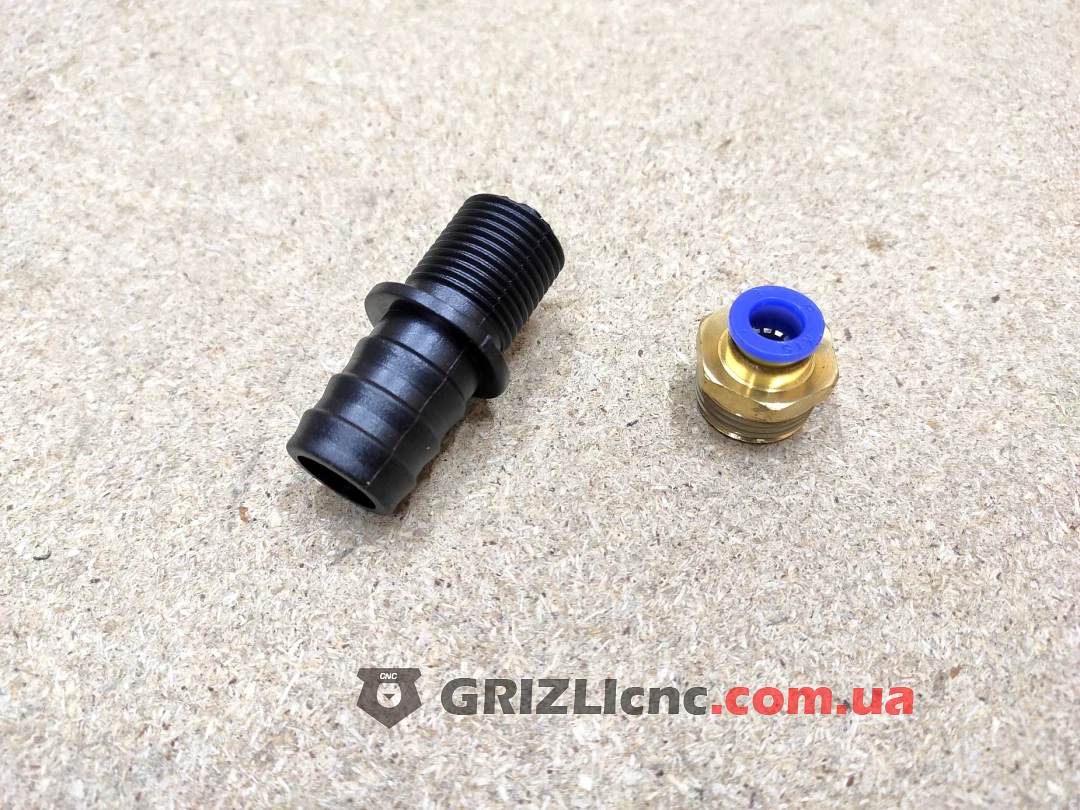

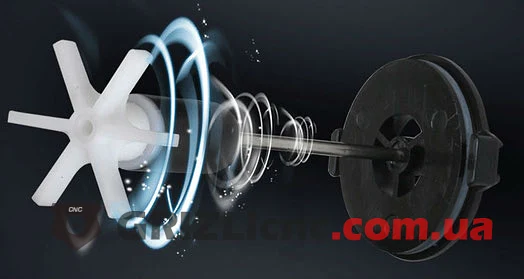

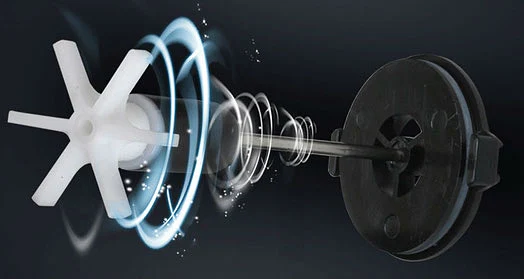

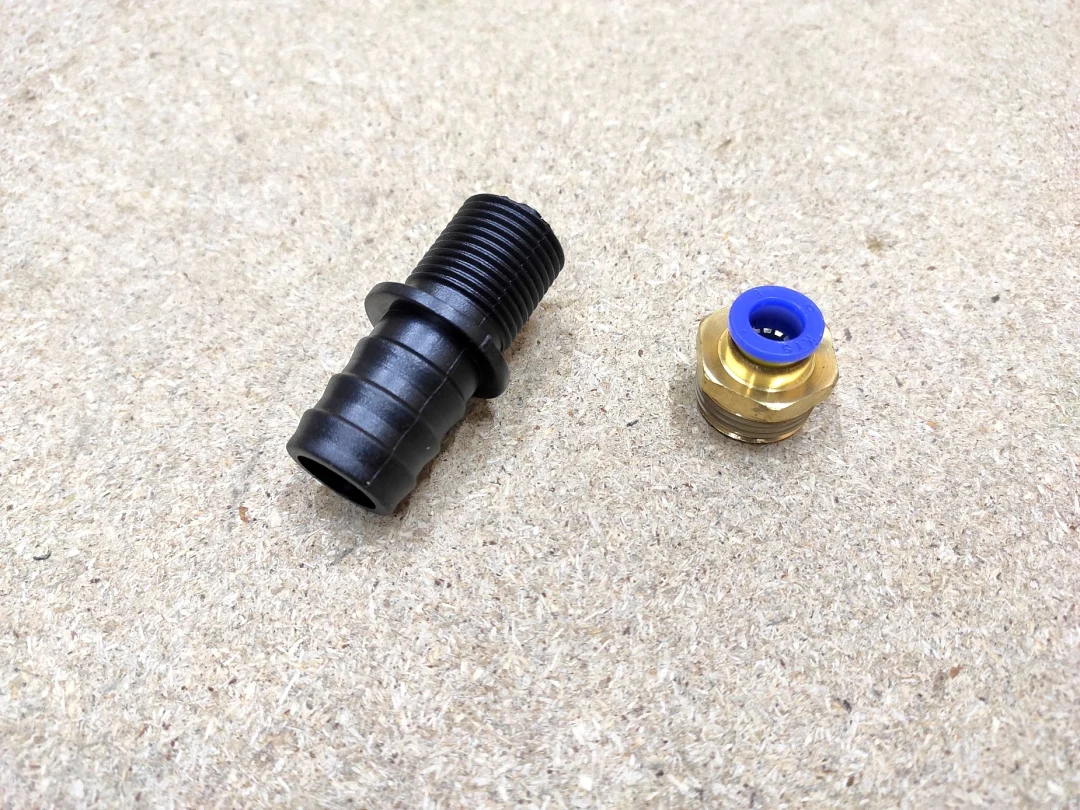

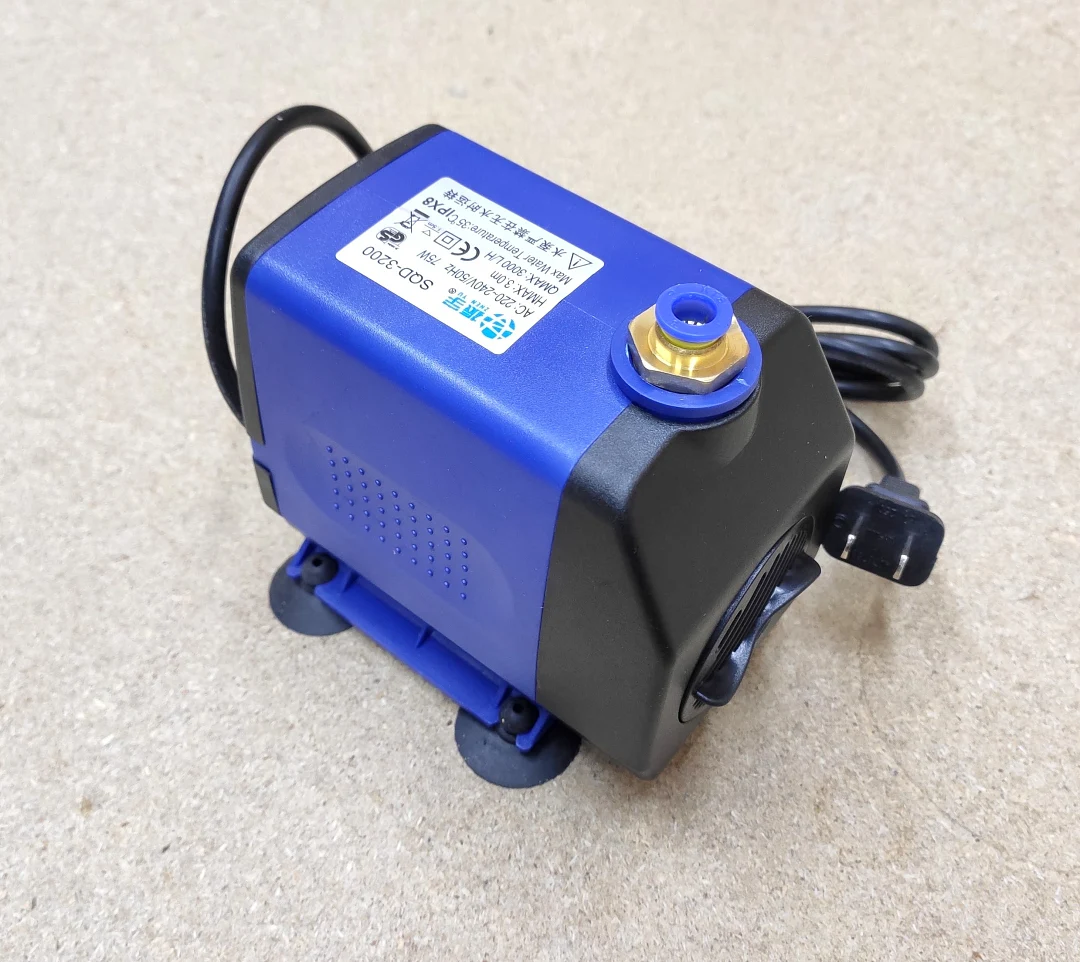

Двигатель и электрические соединения отделены от воды герметичным корпусом, в воде вращается только ротор с крыльчаткой. Вода входит через отверстия в корпусе и выходит через патрубок сверху. В комплекте латунный быстросъёмный фитинг под трубку, переходник со штуцером-ёлочкой для мягкого шланга и присоски на дне. Кабель заканчивается вилкой с двумя плоскими контактами, для розетки европейского типа нужен переходник.
Сколько воды дойдёт до шпинделя
3000 л/ч помпа даёт только без сопротивления, а на высоте 3 м расход падает до нуля. Реальный расход задают длина и диаметр трубок: при 2 л/мин 5 м трубки с внутренним диаметром 6 мм забирают 2.04 м напора, трубки 8 мм 0.52 м. Поэтому трубки делают короткими, а высоту от уровня воды до самой высокой точки контура держат с запасом до 3 м.
Монтаж и уход
Помпу ставят на дно бака и полностью погружают в воду. Работать без воды ей запрещено маркировкой: вода смазывает ось ротора и охлаждает двигатель. Помпу включают раньше шпинделя или лазера и проверяют струю на возврате. Вода нагревается и от самой помпы: 75 Вт за час нагревают бак 20 л на 3.23 °C без учёта теплоотдачи, поэтому в жару следят, чтобы вода не превысила 35 °C. Решётку и крыльчатку периодически промывают от грязи и слизи, отключив помпу от сети.
