Электроклапан 4V210-08 с катушкой 220 В: пневмораспределитель 5/2 для станка ЧПУ

Электроклапан 4V210-08 это пневмораспределитель 5/2 с одной электромагнитной катушкой на 220 В переменного тока. Катушка переключает распределитель по электрическому сигналу, и воздух идёт в один из двух выходов к пневмоцилиндру. Рабочее давление по маркировке на корпусе 1,5-8 кгс/см².

Как работает распределитель 5/2 с одной катушкой

• Обозначение 5/2 значит: пять портов и два положения. P это подача, A и B выходы к цилиндру, R и S выхлопы. Буквы портов нанесены на корпус.
• Пока катушка выключена, распределитель стоит в исходном положении, и воздух из P идёт в один из выходов. При включении катушки распределитель переключается: воздух идёт во второй выход, а первый сбрасывается в выхлоп.
• После отключения тока распределитель сам возвращается в исходное положение.
• Такой распределитель управляет пневмоцилиндром двустороннего действия, например пневмоприжимом заготовки или подъёмом кожуха пылеудаления на станке с ЧПУ.

Катушка и разъём

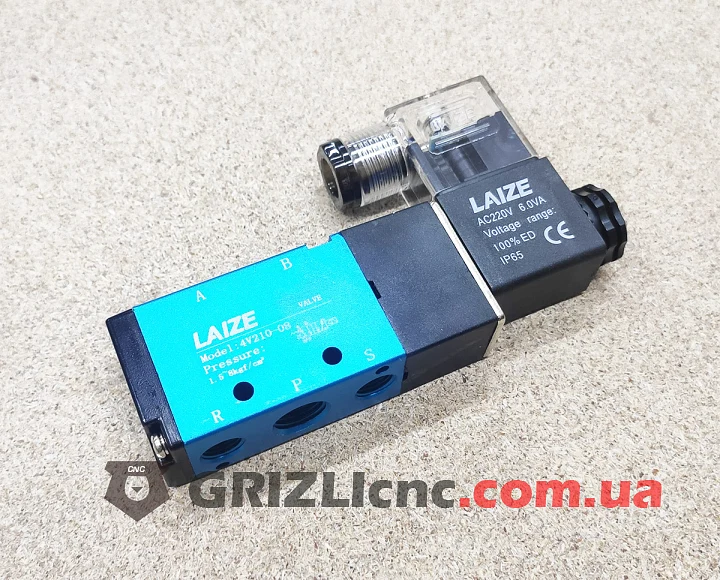

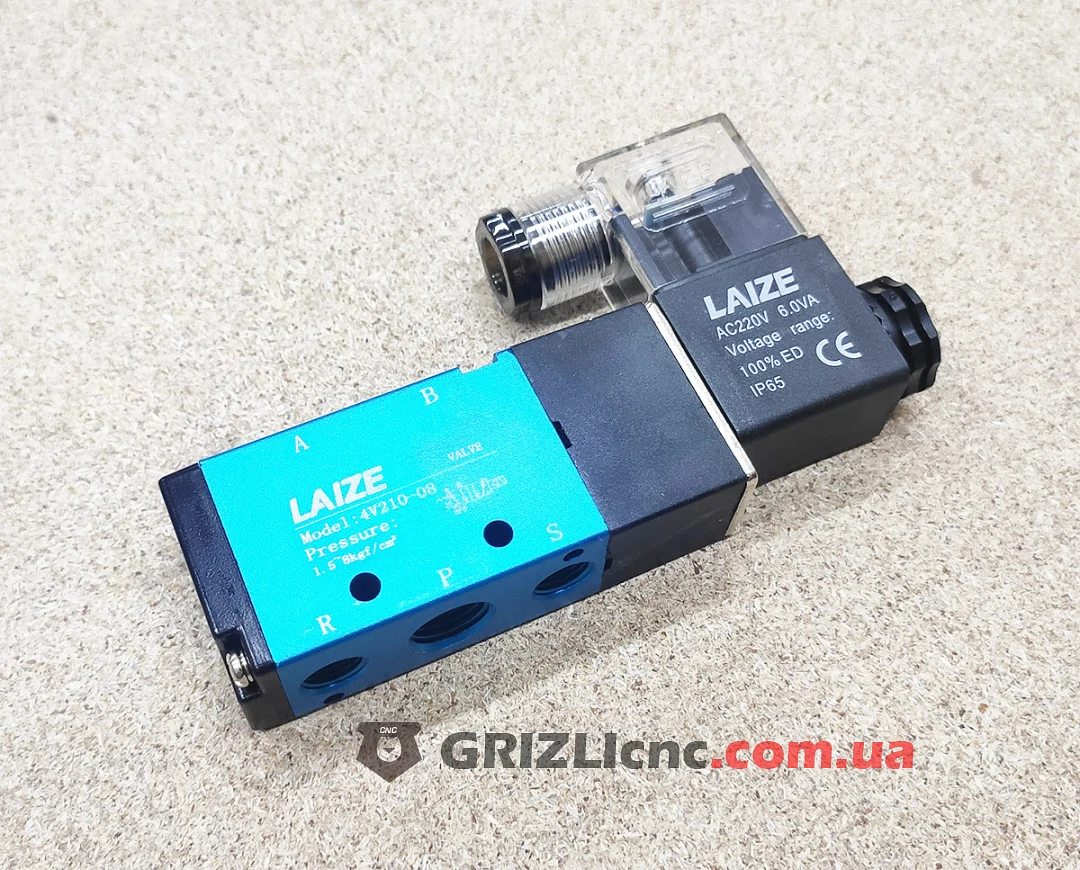

• Маркировка катушки: AC220V 6.0VA, 100% ED, IP65, CE.
• AC220V значит, что катушку питают от 220 В переменного тока. Для цепи управления на 24 В выберите вариант «24 Вольт».
• 6.0VA это потребляемая мощность катушки, 6 ВА.
• 100% ED значит, что катушка рассчитана на непрерывное включение.
• IP65 это степень защиты: пыль внутрь не проникает, водяные струи не вредят.

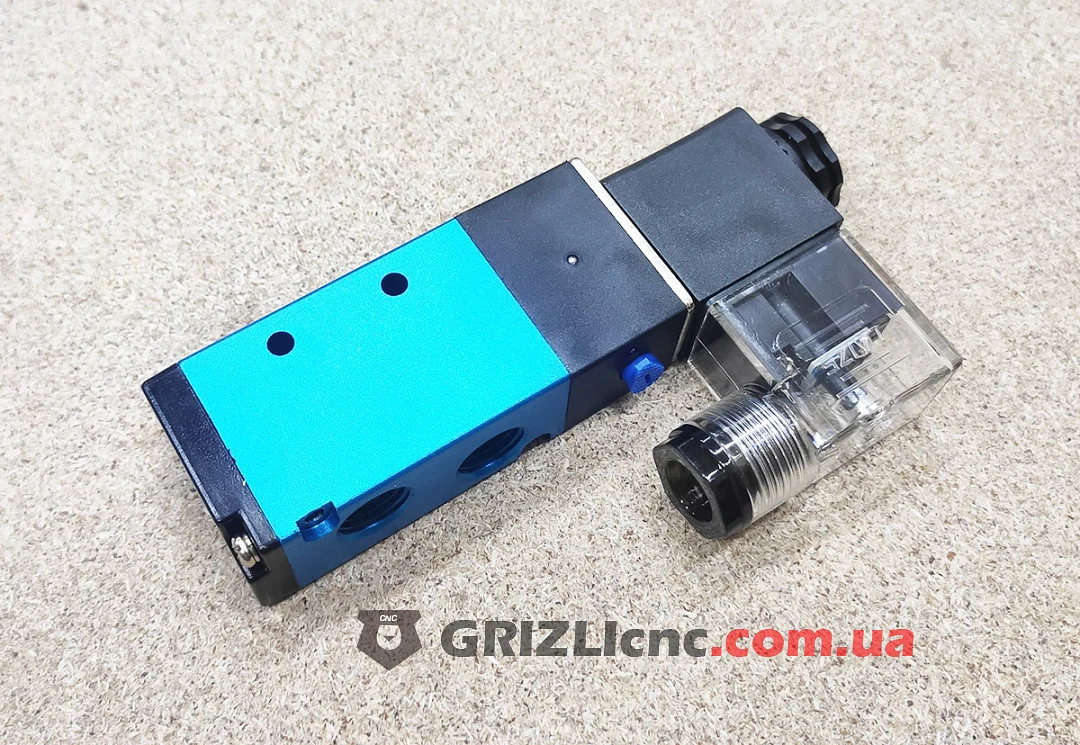

• Провод подключается через разъём с прозрачной крышкой и кабельным вводом.

Конструкция

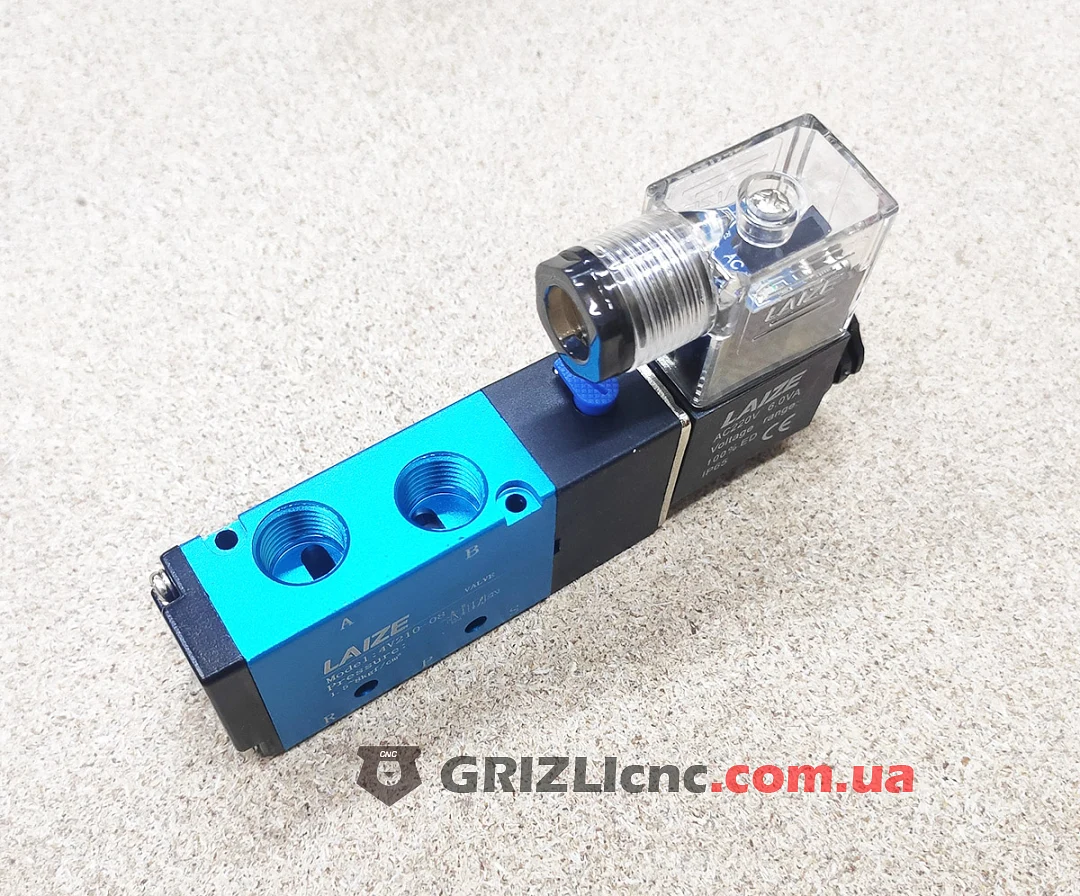

• Материал: алюминий и пластик. Центральная часть с портами синяя, торцевые крышки чёрные.
• Порты A и B выведены на одну сторону корпуса, P, R и S на противоположную.
• В корпусе два сквозных отверстия для крепления распределителя винтами.
• Возле катушки есть синяя кнопка ручного дублирования: ею переключают распределитель без тока при наладке.

Рекомендации по подключению

• Напряжение катушки должно совпадать с напряжением цепи, которая её включает.
• Подавайте воздух в порт P через блок подготовки с фильтром и держите давление в пределах 1,5-8 кгс/см².
• К выходу, в который идёт воздух при выключенной катушке, подключите полость цилиндра, которая должна быть под давлением при выключенном станке.
• На выхлопы R и S поставьте глушители: они снижают шум и не пускают пыль внутрь.
• Уплотняйте резьбу фитингов лентой ФУМ или резьбовым герметиком и следите, чтобы он не попал внутрь распределителя.
• Катушку подключайте к сети 220 В только при отключённом питании.
