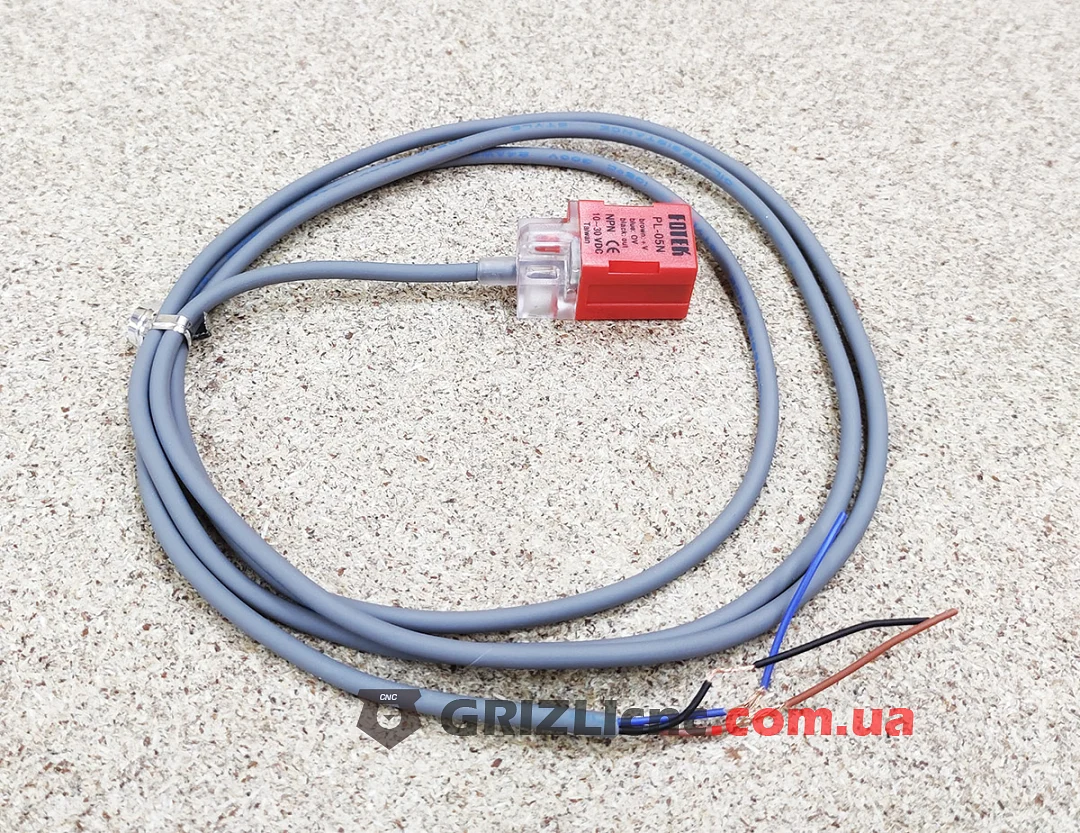

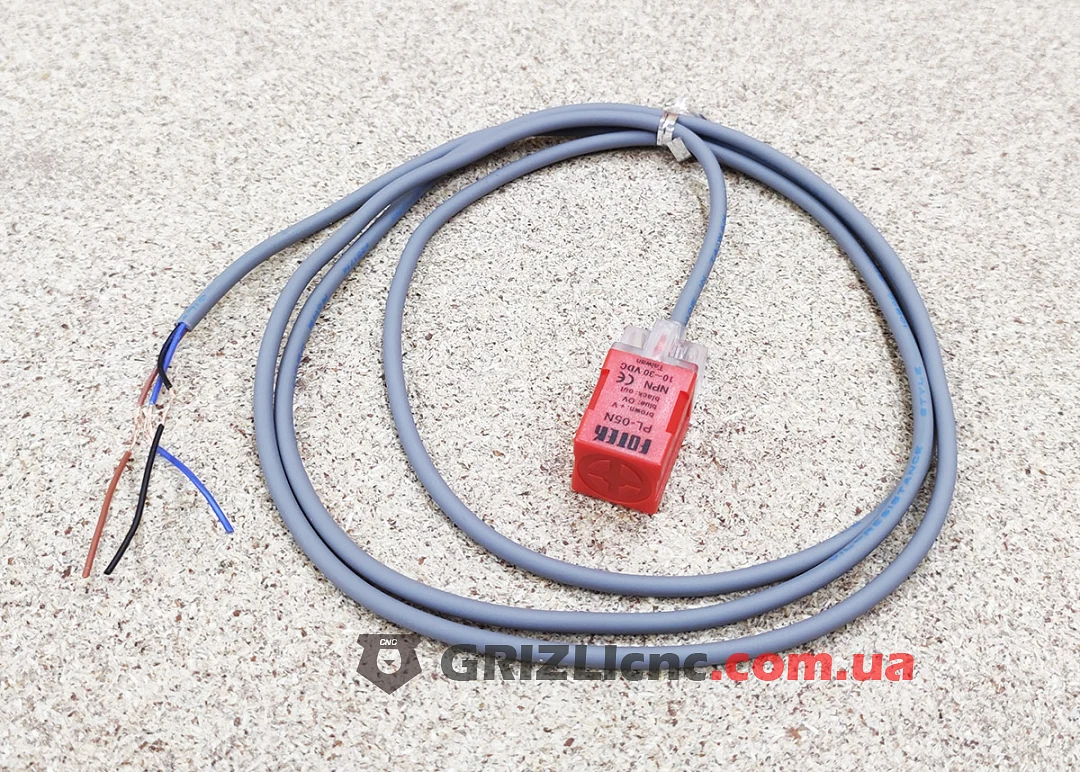

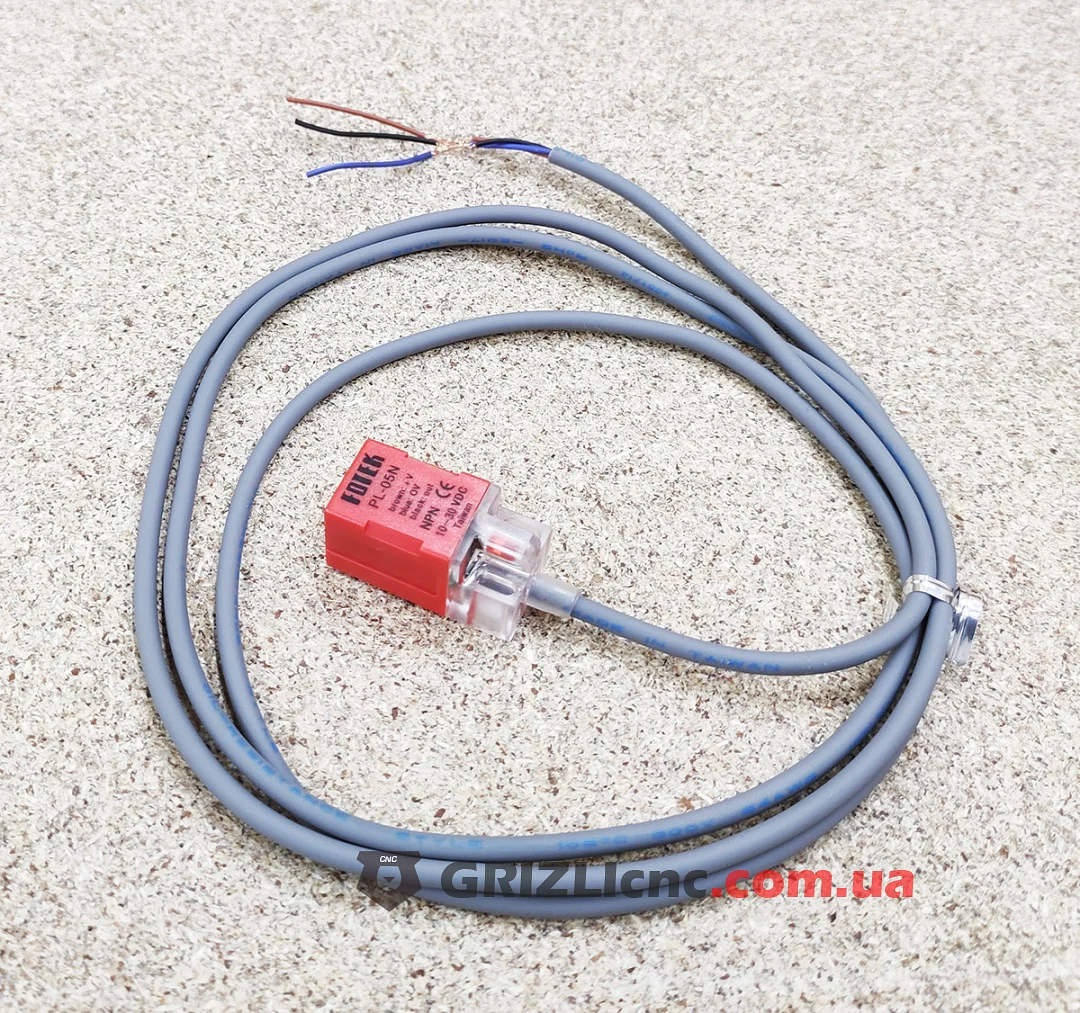

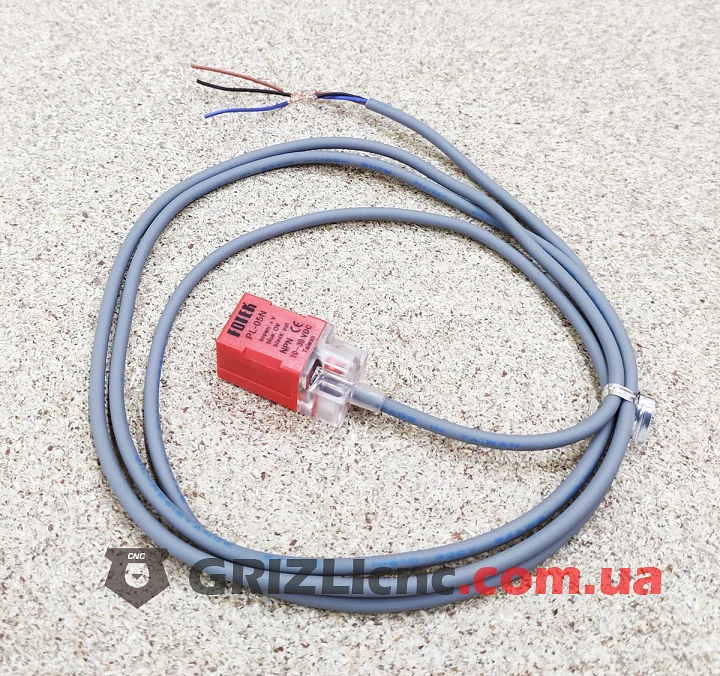

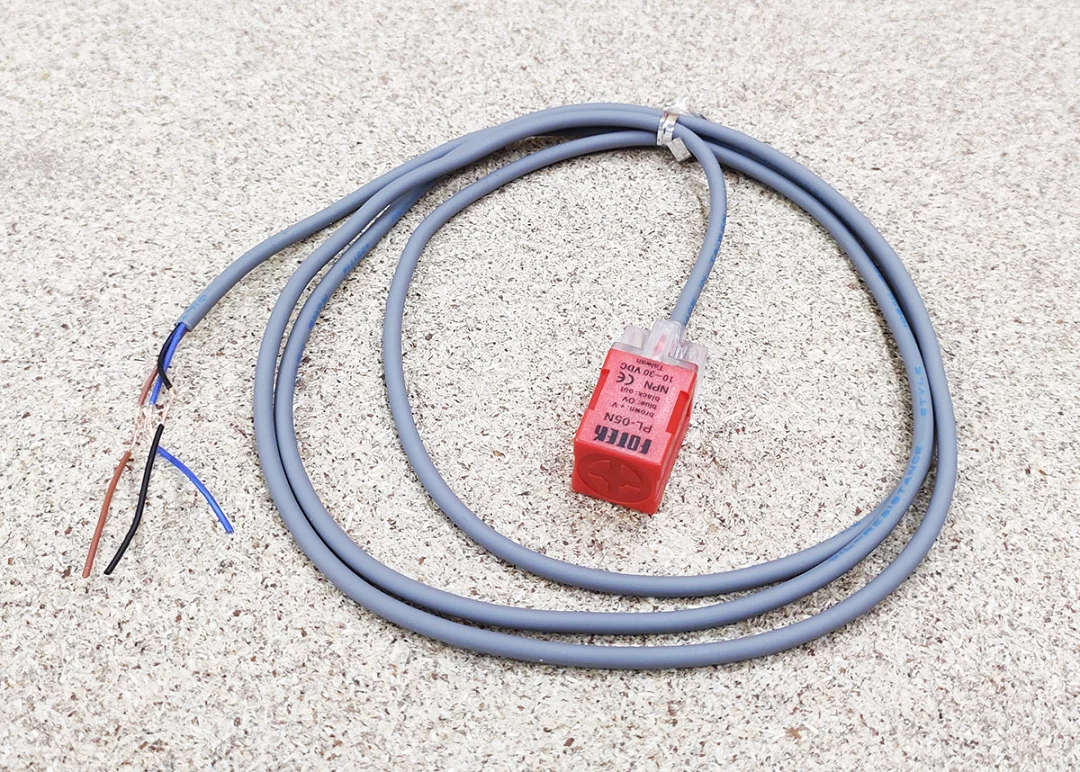

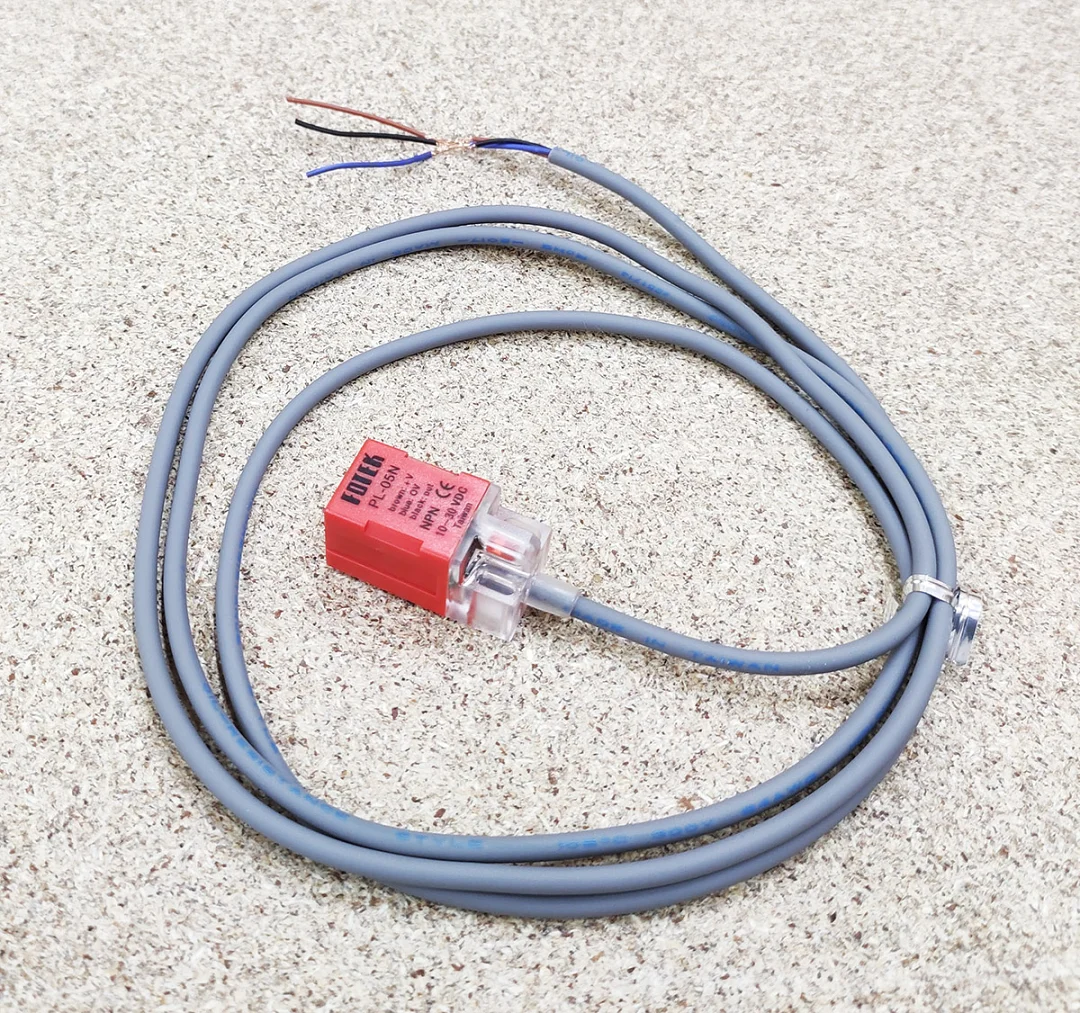

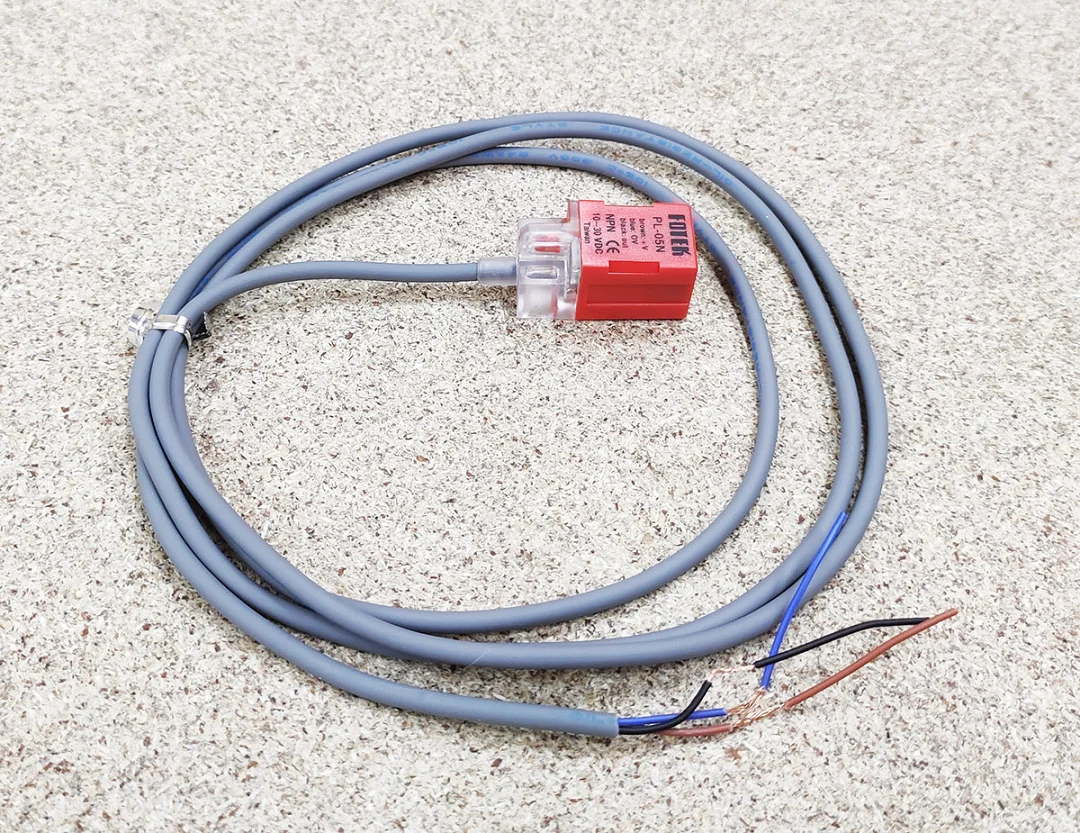

PL-05N это индуктивный бесконтактный датчик с выходом NPN и нормально открытым контактом в компактном прямоугольном корпусе из ABS-пластика. На станке ЧПУ его ставят концевым выключателем или датчиком нулевой точки (home): он срабатывает, когда к чувствительной поверхности подходит металлический флажок, упор или деталь каретки, без механического касания.
Как работает датчик
Катушка внутри корпуса создаёт переменное магнитное поле перед чувствительной поверхностью. Когда в это поле входит металл, в нём наводятся вихревые токи, генератор датчика теряет энергию, и схема переключает выход. Дистанция срабатывания 5 мм указана для стальной мишени; алюминий, латунь и медь датчик замечает на меньшем расстоянии, а пластик, дерево и стекло не замечает совсем. Касания нет, поэтому нет и механического износа, а пыль и древесная стружка не мешают работе так, как механическому концевику.
Подключение
Маркировка на корпусе: коричневый провод: плюс питания, синий: 0 В, чёрный: выход. Питание 10-30 В постоянного тока, поэтому датчик подключают к тому же блоку 12 В или 24 В, от которого питаются входы контроллера. Выход NPN: при появлении металла транзистор соединяет чёрный провод с минусом (0 В). Такой датчик подключают к входу контроллера, который срабатывает при замыкании на общий провод. Если входу нужен подтягивающий резистор, его ставят между чёрным проводом и плюсом питания входа. Минус питания датчика соединяют с общим проводом контроллера.
Нормально открытый (NO) контакт означает, что без металла выход выключен, а когда металл входит в зону срабатывания, выход включается.
Установка
Датчик ставят так, чтобы флажок на подвижной части проходил перед чувствительной поверхностью с зазором меньше 5 мм: так срабатывание будет уверенным. Кабель на подвижной части ведут в кабель-канале, отдельно от проводов шаговых двигателей или в экранированном кабеле.
