Контроллер Mach3 USB на 4 оси BSMCE04U-PP для станка ЧПУ

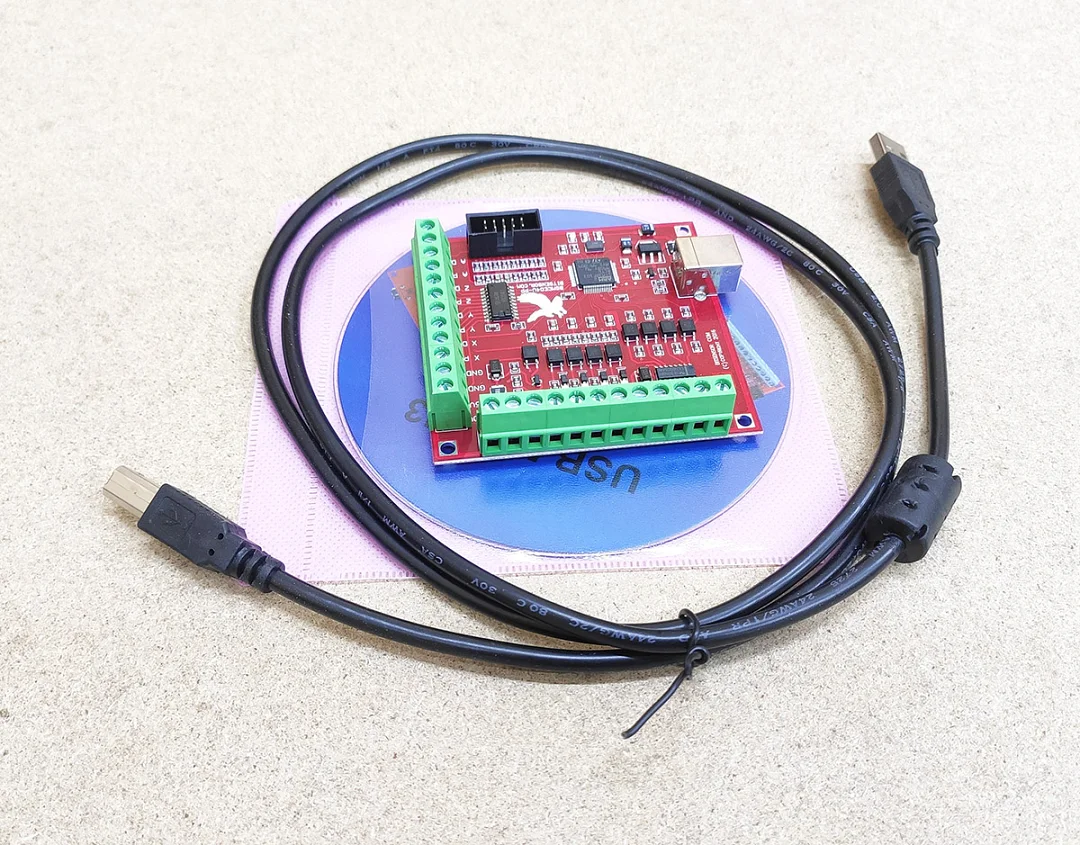

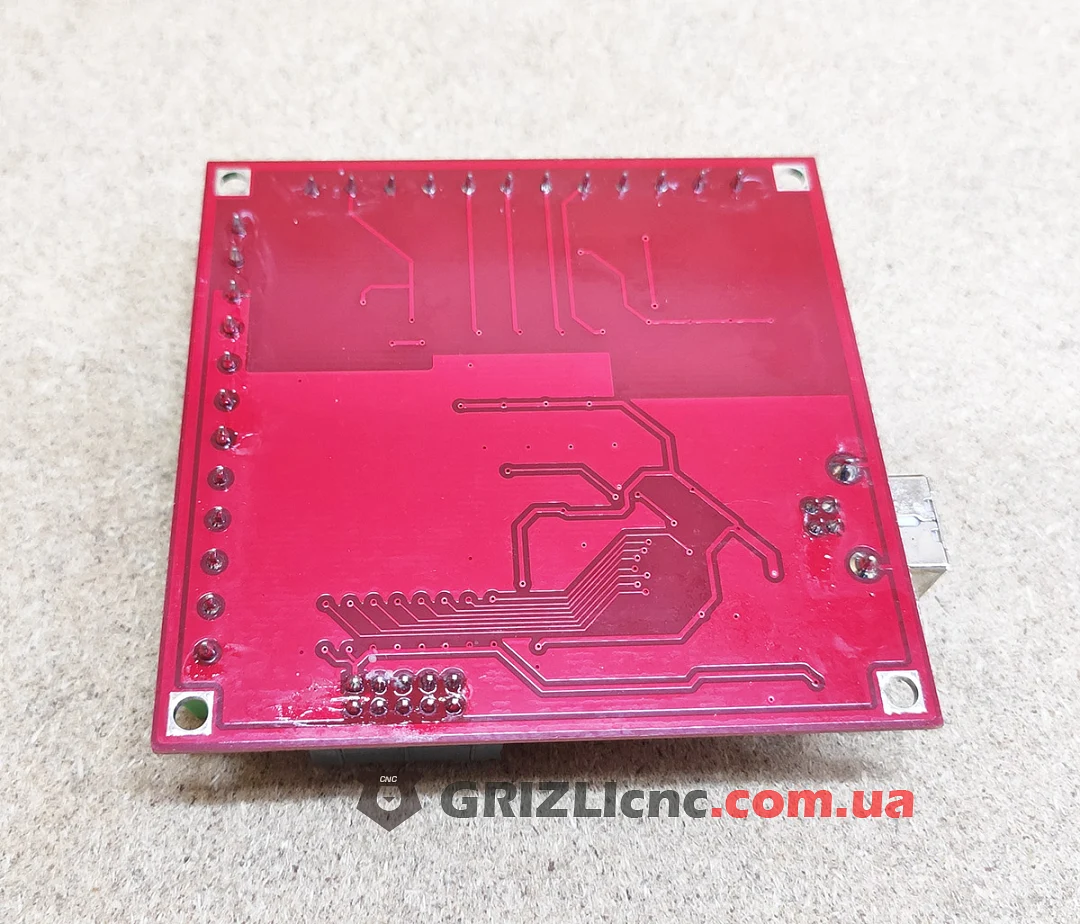

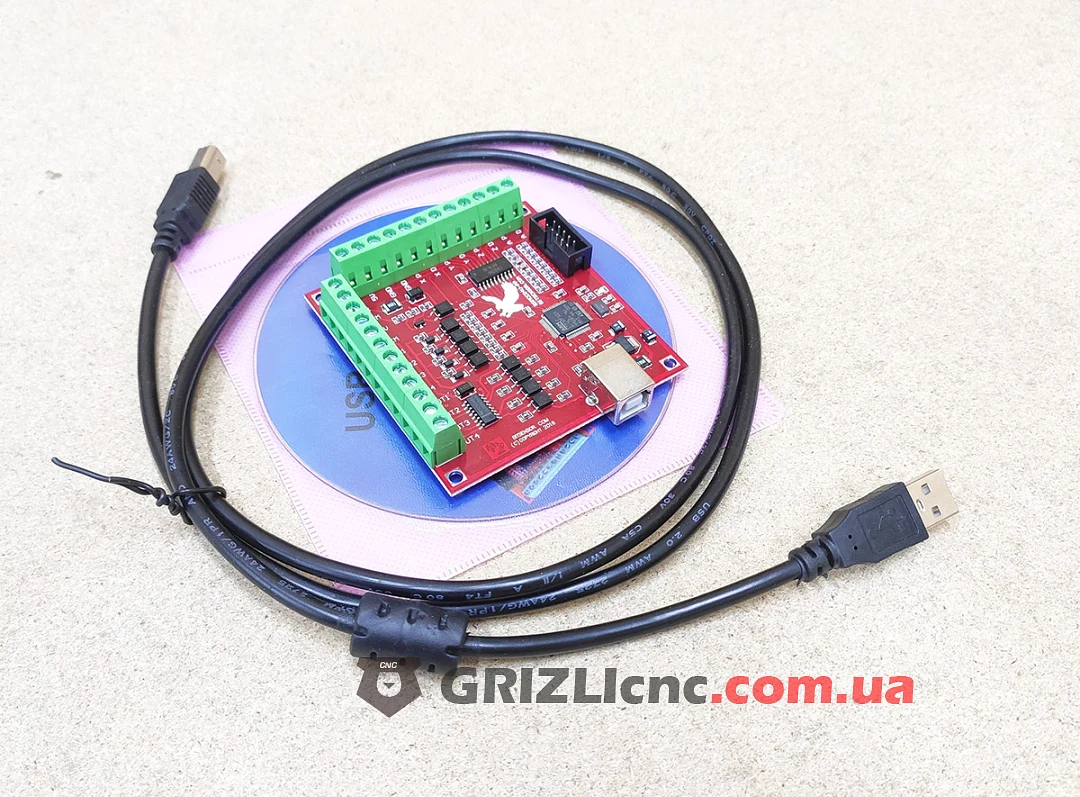

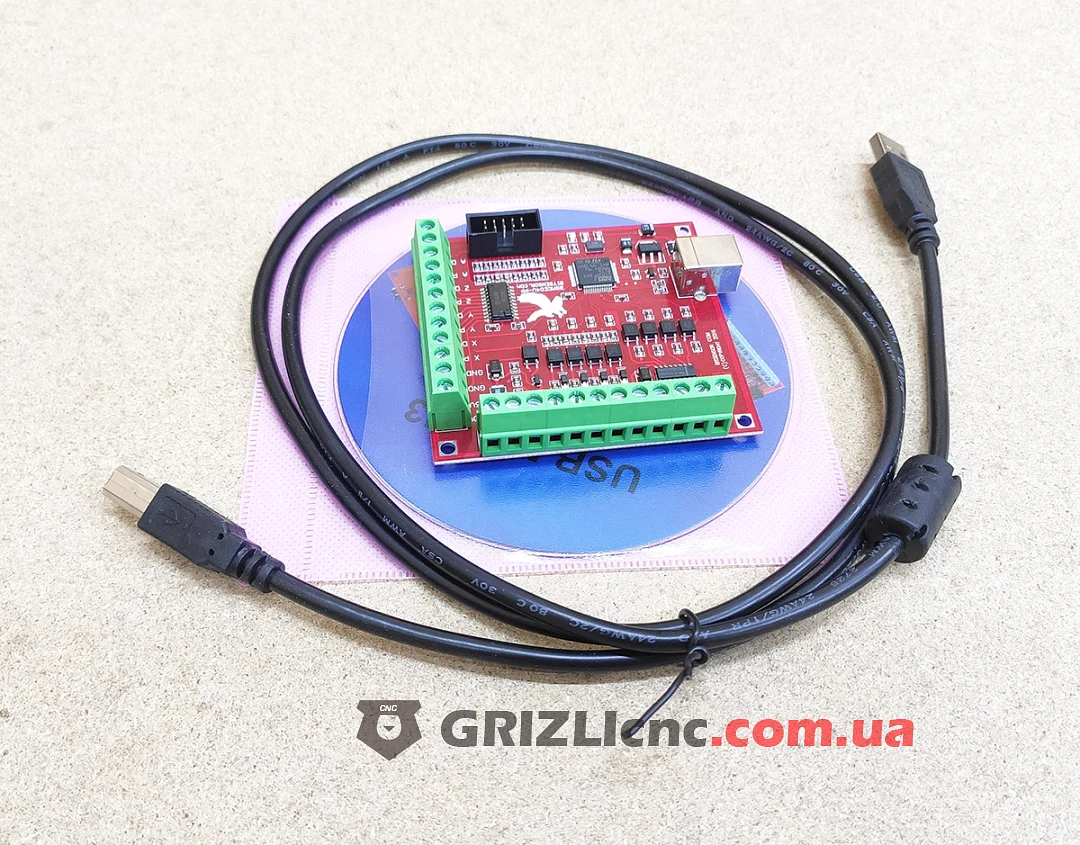

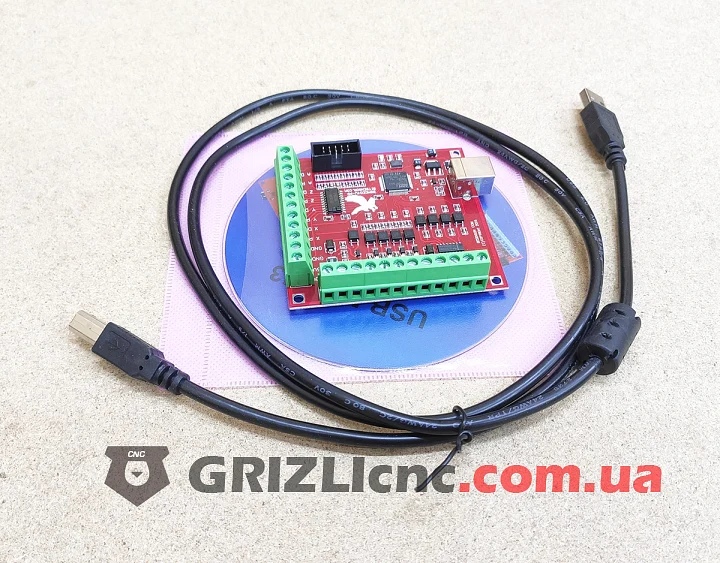

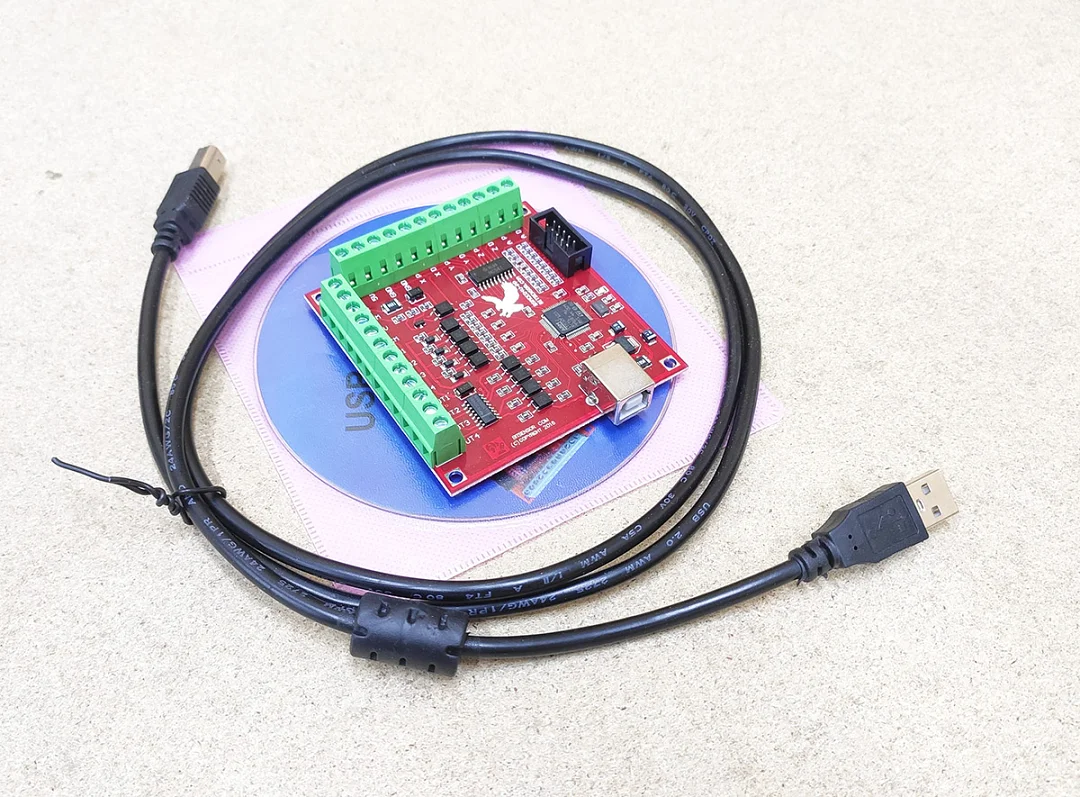

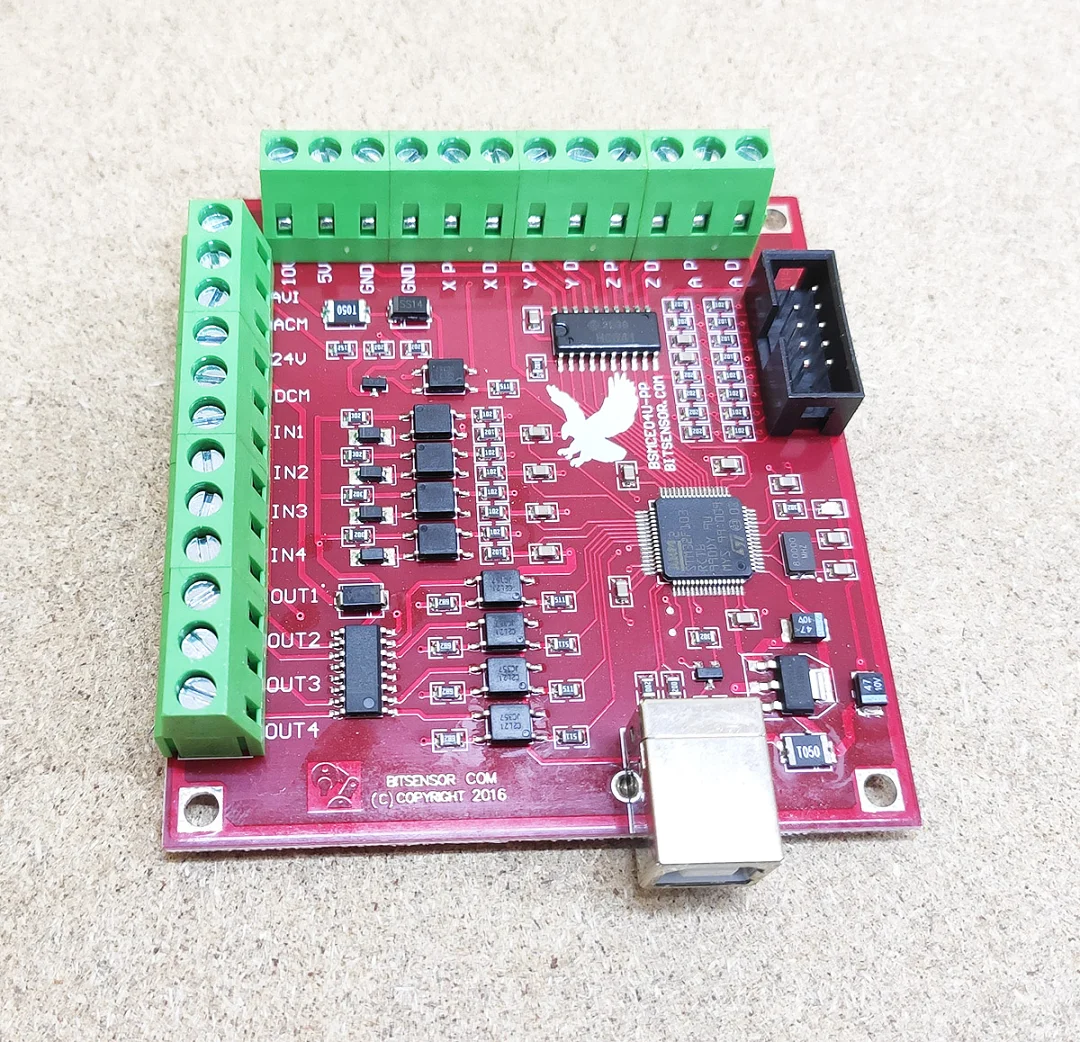

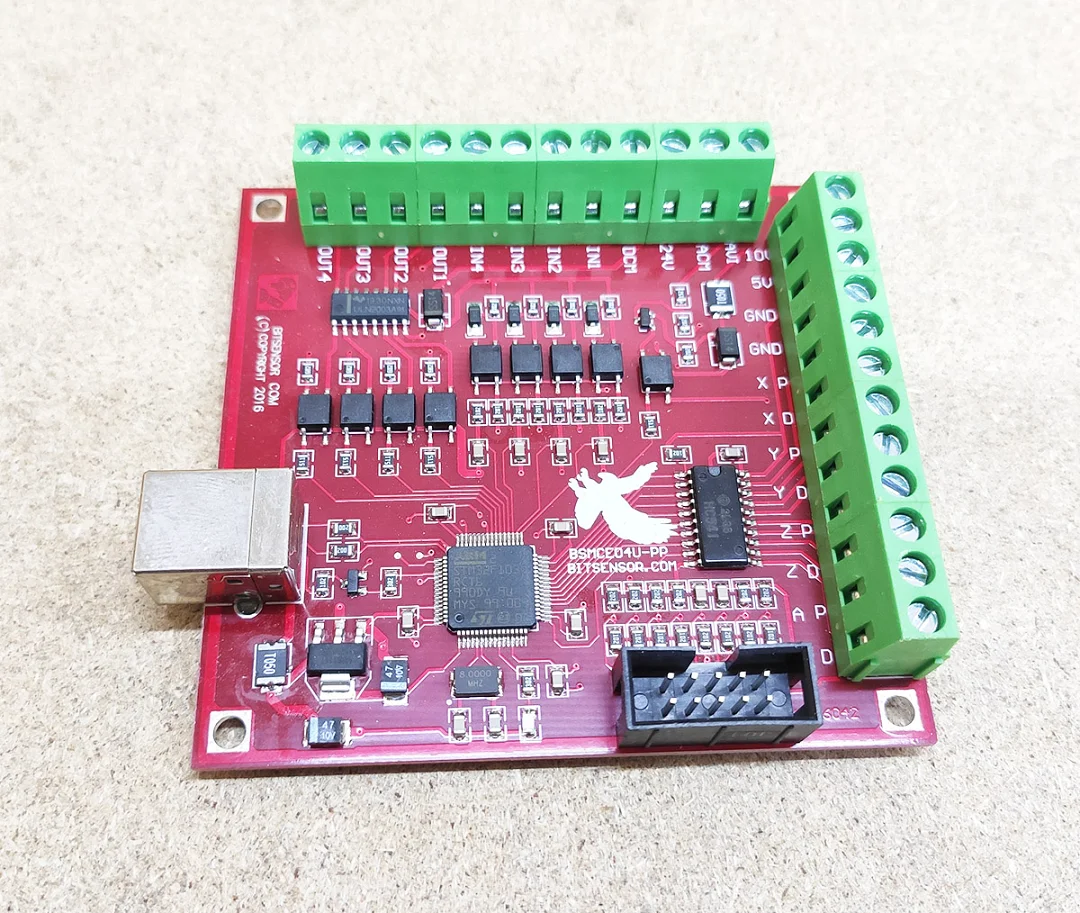

Контроллер BitSensor BSMCE04U-PP подключает станок с ЧПУ к компьютеру с программой Mach3 через порт USB и управляет четырьмя осями. На плате маркировка «BITSENSOR.COM», «BSMCE04U-PP» и микроконтроллер STM32F103.

Что такое USB-контроллер Mach3

Компьютер с Mach3 передаёт управляющую программу контроллеру по USB, а контроллер сам формирует импульсы шага и направления для драйверов осей. Порт LPT для такой платы не нужен.

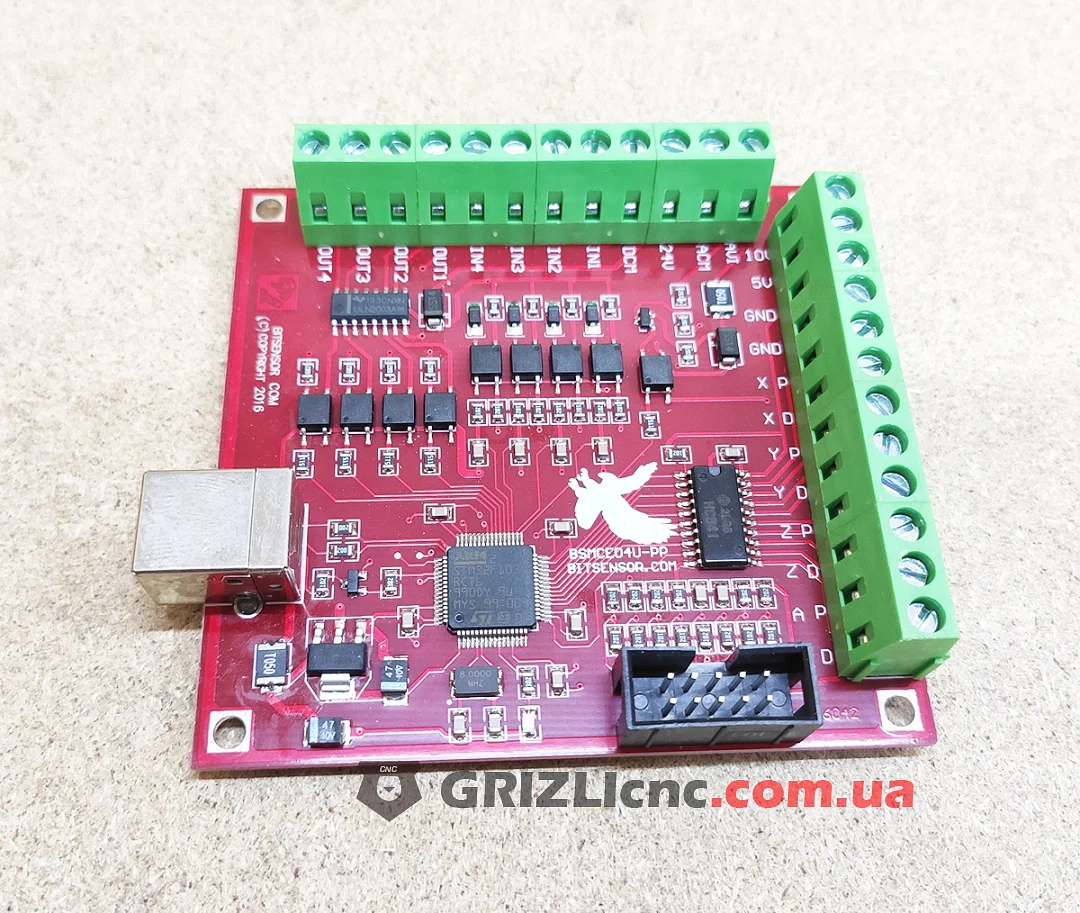

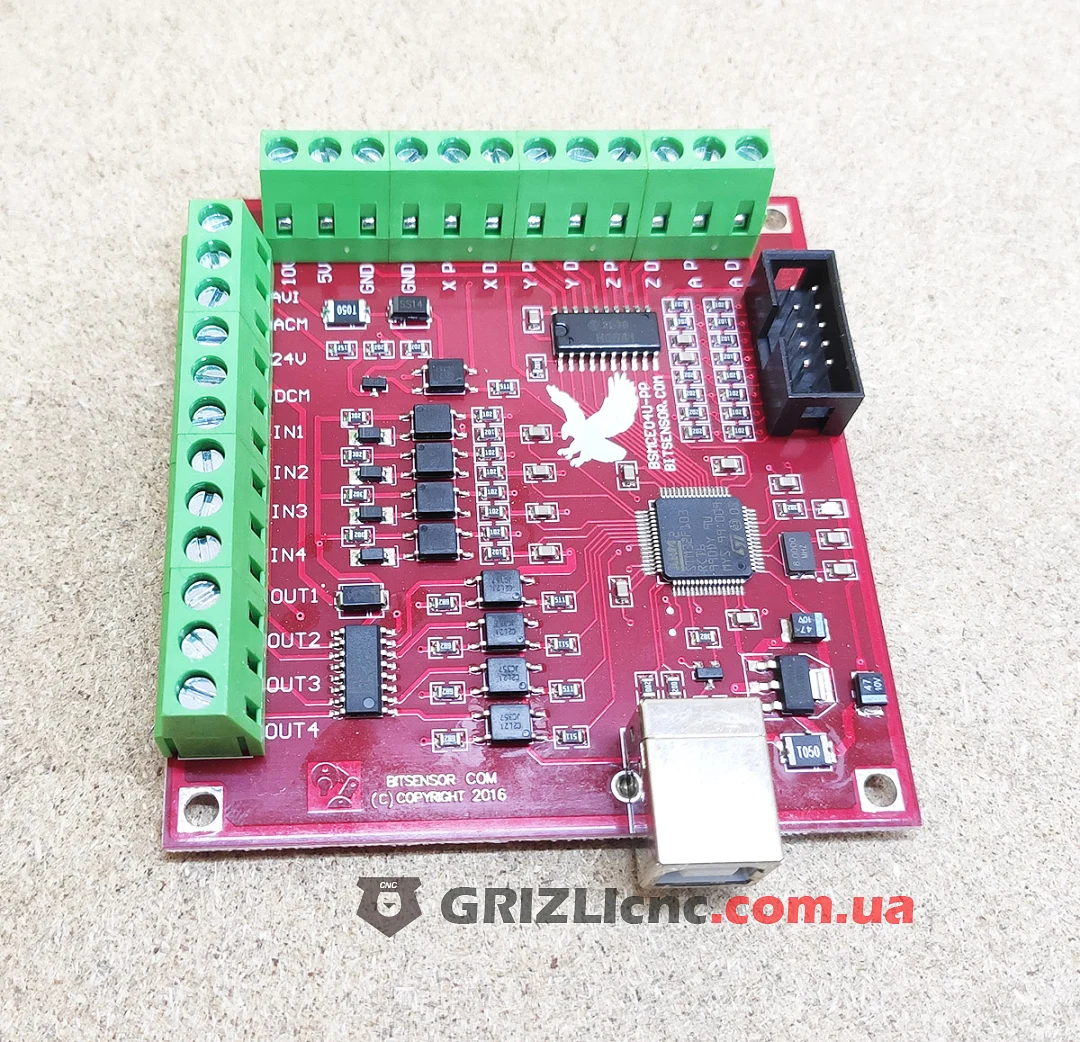

Клеммы по маркировке

• Оси: XP и XD, YP и YD, ZP и ZD, AP и AD (шаг и направление осей X, Y, Z, A).
• Входы IN1-IN4 для концевиков, аварийной кнопки и датчика инструмента.
• Выходы OUT1-OUT4 для реле: пуск шпинделя, охлаждение и другие нагрузки.
• AVI, 10V и GND для задания оборотов шпинделя через частотный преобразователь.
• Питание 24V и общие провода DCM и ACM, выход 5V.
• Разъём USB-B и 10-контактный разъём IDC.

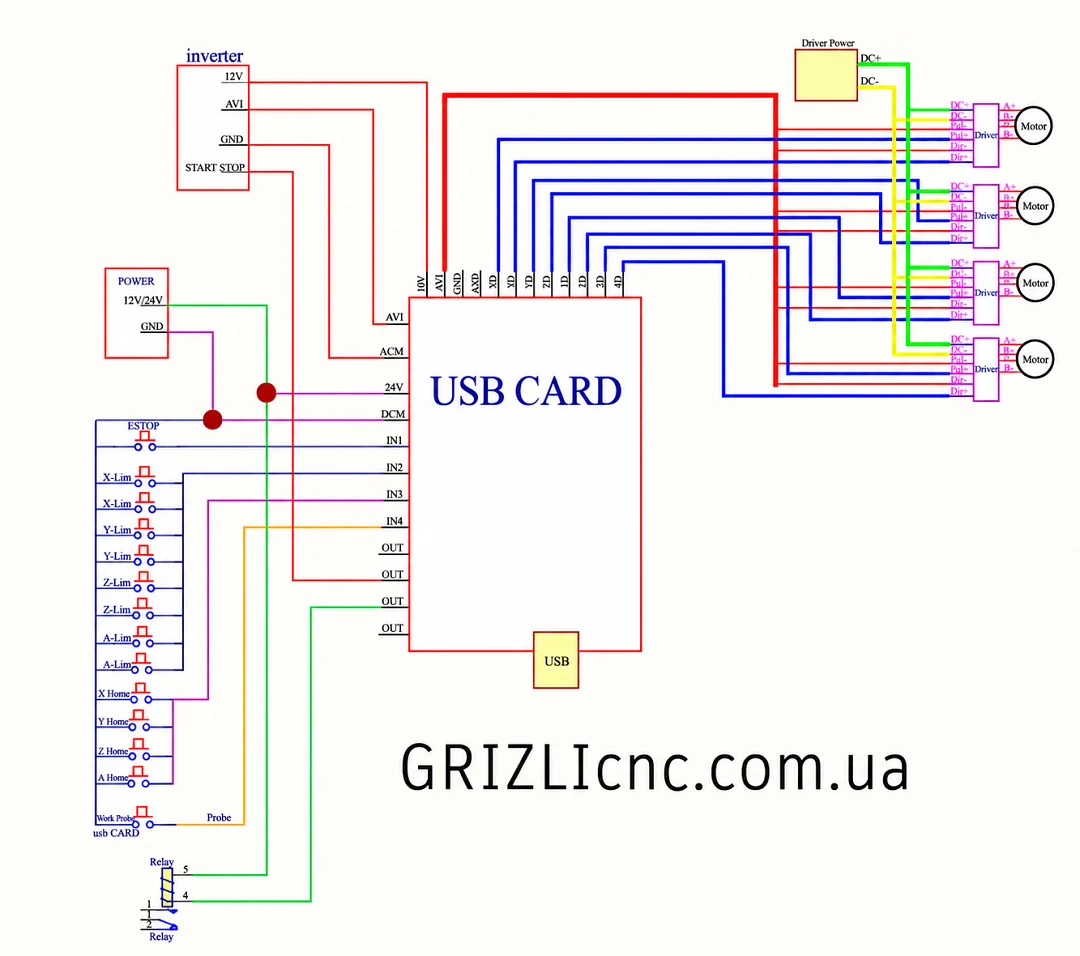

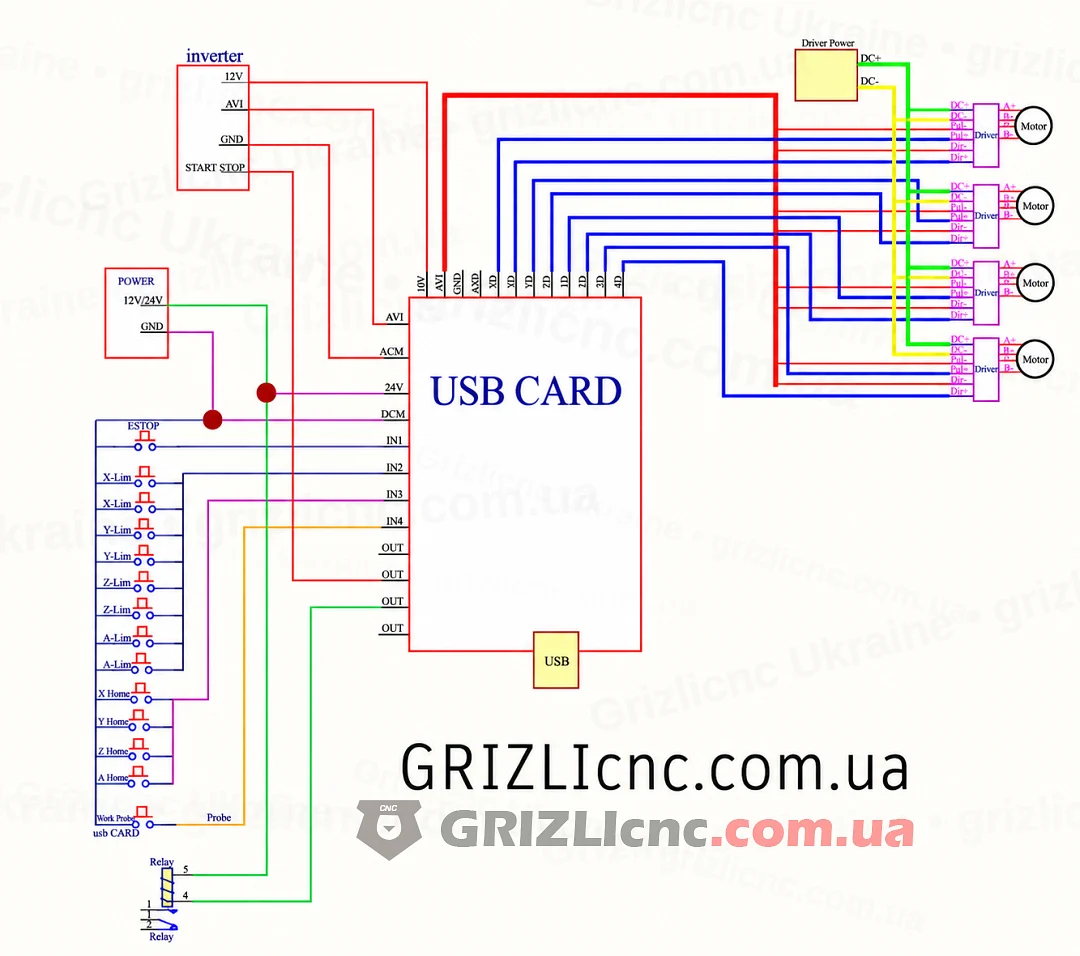

Схема подключения

На схеме показано подключение частотного преобразователя, питания платы, аварийной кнопки, концевиков, датчика инструмента, реле и четырёх драйверов.

Рекомендации по подключению

• Для работы в Mach3 нужен плагин контроллера, установите его до первого запуска.
• Драйверы подключайте к выходам шага и направления по схеме из документации драйвера.
• Кабель USB берите экранированный или с ферритовым фильтром и прокладывайте отдельно от силовых кабелей шпинделя.
