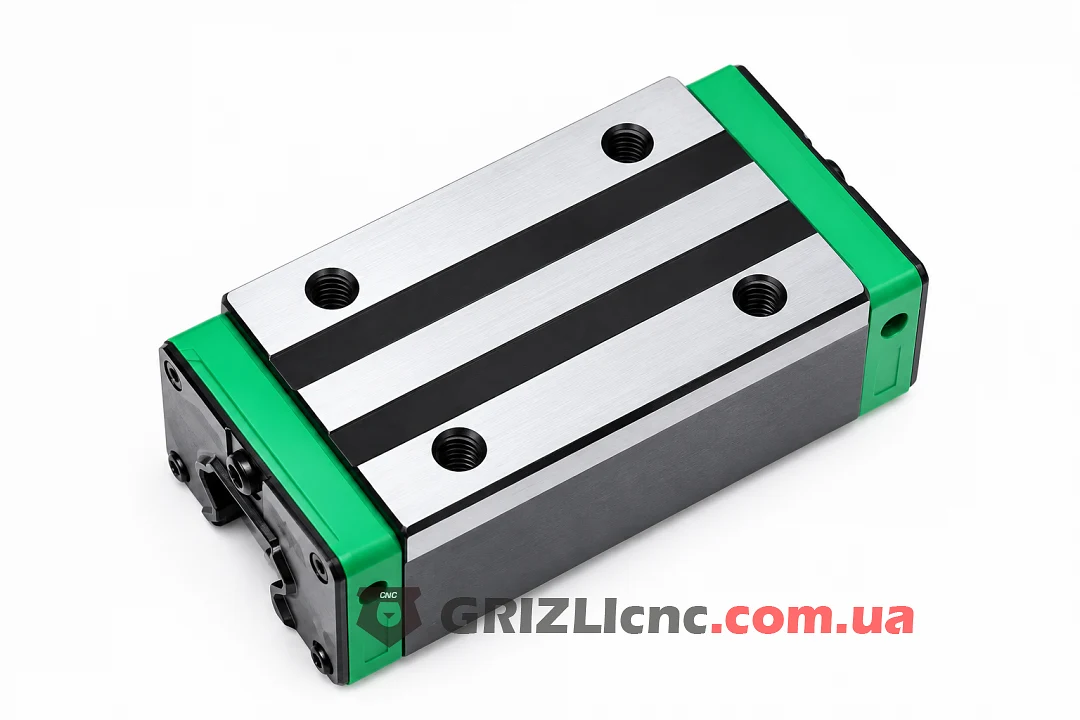

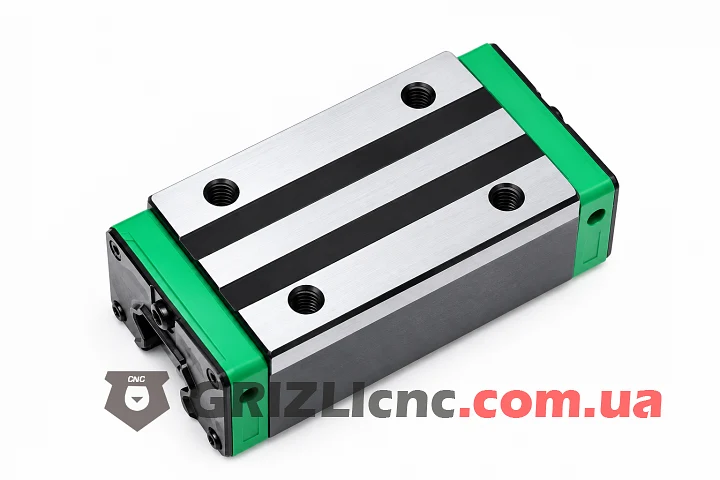

HGH20HA это удлинённая квадратная каретка без фланца для профильной рельсовой направляющей серии HG типоразмера 20. Каретка работает на рельсе HGR20 и выпускается как аналог HIWIN. Её ставят на оси X, Y и Z станков ЧПУ, где нужен точный ход без люфта.
Устройство
Внутри корпуса по четырём замкнутым дорожкам циркулируют стальные шарики. Дорожки дугового профиля, шарики касаются их под углом 45°, поэтому каретка держит одинаковую нагрузку вниз, вверх и вбок и сама подстраивается под небольшие погрешности монтажа. Трение мало, ход плавный, износ медленный.
Торцевые крышки разворачивают шарики на обратный ход, уплотнения и скребки защищают дорожки от пыли и стружки, через маслёнку подают смазку. Каретки и рельсы одного типоразмера серии HG взаимозаменяемы: каретку можно поставить на любой рельс HGR20.
Квадратный корпус без фланца компактнее по ширине, чем фланцевый, и подходит для стеснённых узлов. Стол или портал крепят сверху в четыре резьбовых отверстия.
Корпус удлинён: в каретке больше шариков под нагрузкой, поэтому по каталогу HIWIN удлинённая каретка H держит большую нагрузку и момент, чем стандартная C того же типоразмера. Её ставят, когда на рельсе не хватает места для двух кареток.
Маркировка
HGH20HA: серия HG, квадратная каретка H, типоразмер 20, удлинённая H, крепление сверху A.
Размеры
Размеры HGH20HA по каталогу HIWIN. Каретка выпускается как аналог под тот же рельс, перед проектированием узла сверьте присоединительные размеры с полученной кареткой.
| Параметр | Значение |
|---|
| Рельс | HGR20 |
| Высота H от основания рельса | 30 мм |
| Ширина W | 44 мм |

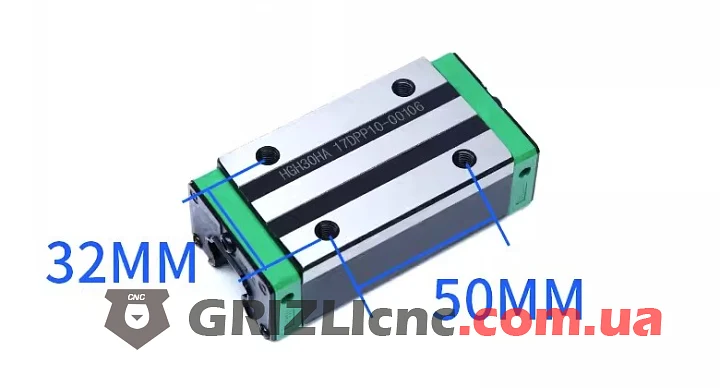

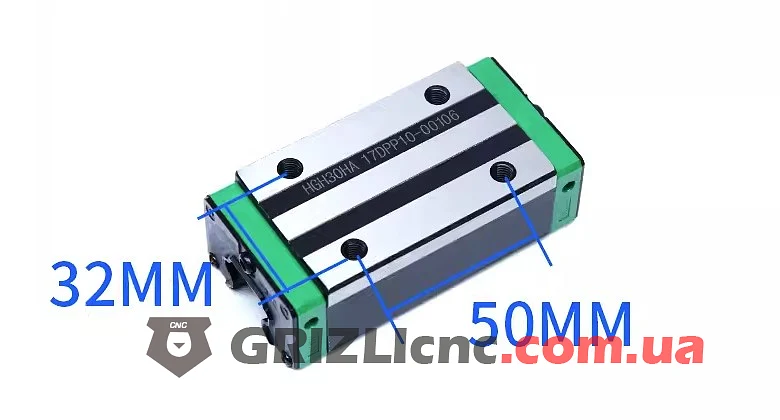

| Отверстия крепления B x C | 32 x 50 мм |
| Длина L | 92.2 мм |
| Резьба крепления | M5x6 |
Где применяют
Типоразмер 20 самый ходовой: он закрывает лёгкие и средние нагрузки, в том числе фрезеровку алюминия, меди, латуни и гравировку камня. Классическая схема оси: два рельса и по две каретки на каждом.
Монтаж и обслуживание
- Не снимайте каретку с рельса без монтажной оправки, иначе шарики могут высыпаться.
- Рельс HGR20 крепят болтами M5, HIWIN рекомендует момент 883 Н·см при креплении в сталь.
- Перед работой каретку заполняют литиевой смазкой и добавляют её через маслёнку по мере пробега, HIWIN советует через каждые 100 км.
