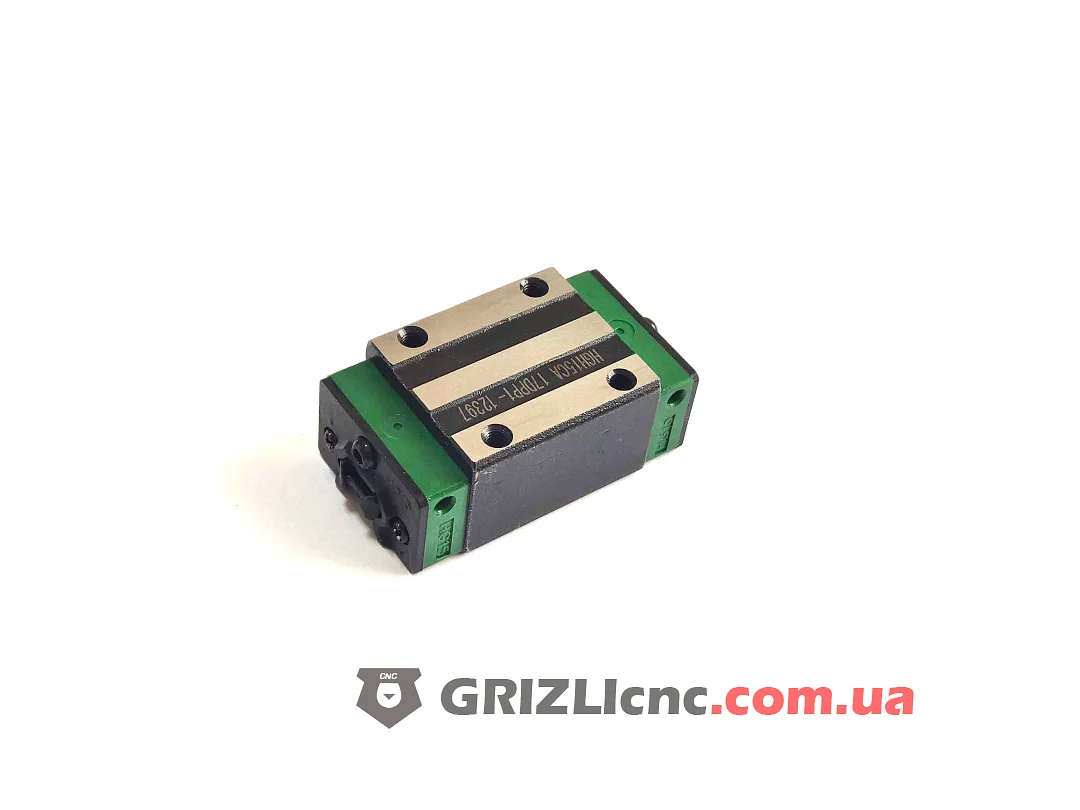

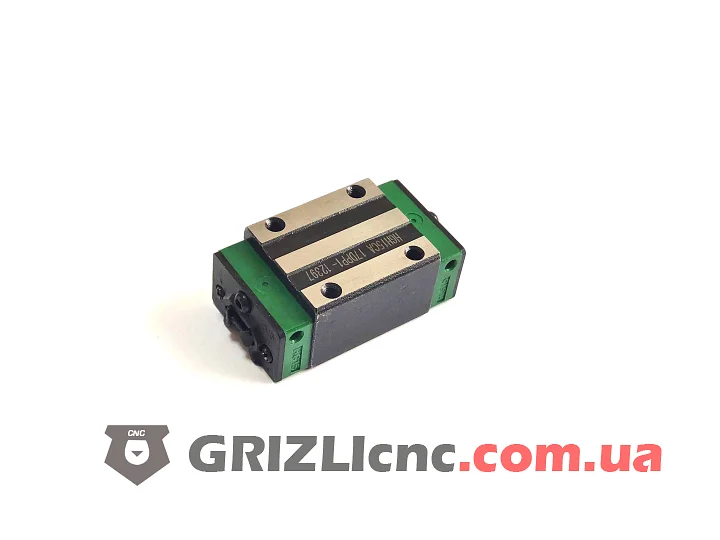

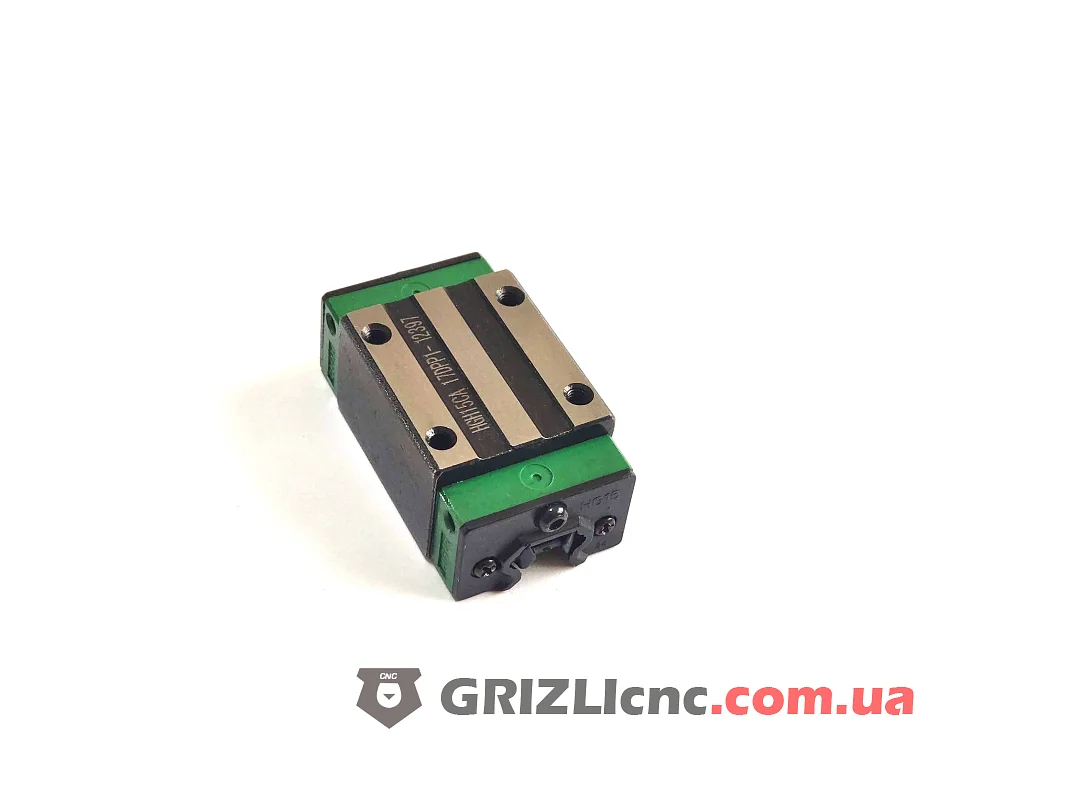

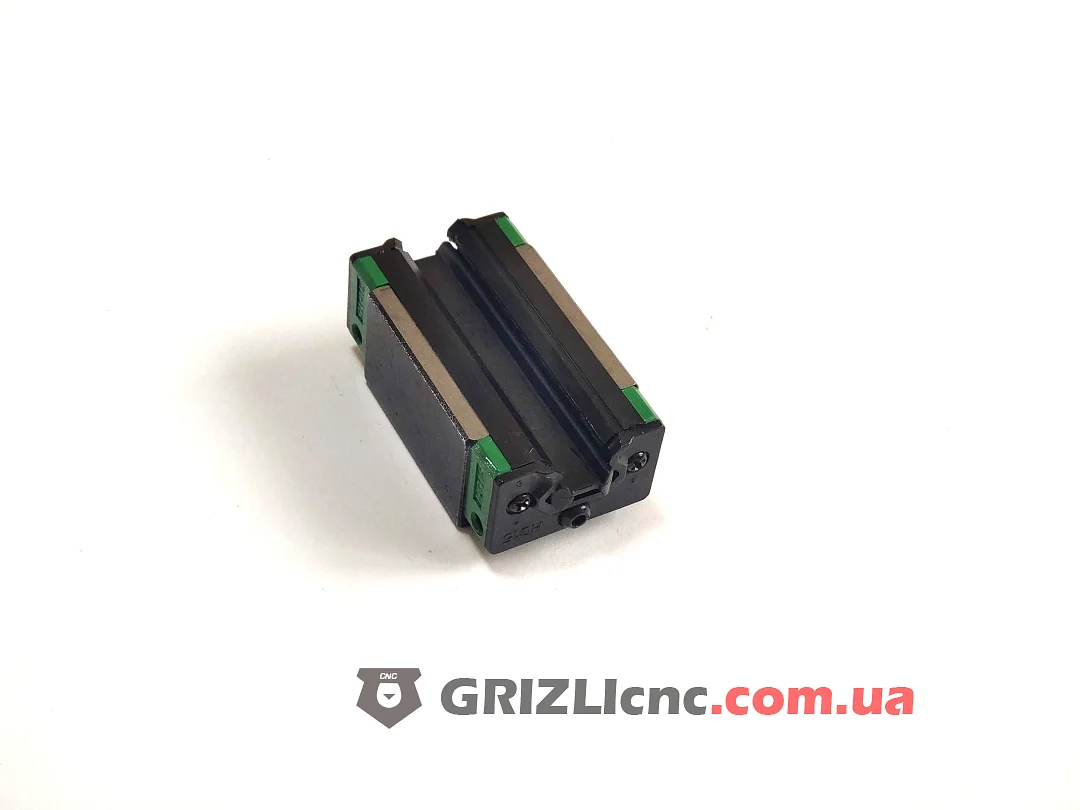

HGH15CA это квадратная каретка без фланца для профильной рельсовой направляющей серии HG типоразмера 15. Каретка работает на рельсе HGR15 и выпускается как аналог HIWIN. Её ставят на оси X, Y и Z станков ЧПУ, где нужен точный ход без люфта.
Устройство
Внутри корпуса по четырём замкнутым дорожкам циркулируют стальные шарики. Дорожки дугового профиля, шарики касаются их под углом 45°, поэтому каретка держит одинаковую нагрузку вниз, вверх и вбок и сама подстраивается под небольшие погрешности монтажа. Трение мало, ход плавный, износ медленный.
Торцевые крышки разворачивают шарики на обратный ход, уплотнения и скребки защищают дорожки от пыли и стружки, через маслёнку подают смазку. Каретки и рельсы одного типоразмера серии HG взаимозаменяемы: каретку можно поставить на любой рельс HGR15.
Квадратный корпус без фланца компактнее по ширине, чем фланцевый, и подходит для стеснённых узлов. Стол или портал крепят сверху в четыре резьбовых отверстия.
Для большей грузоподъёмности на один рельс ставят две каретки или удлинённую каретку того же типоразмера.
Маркировка
HGH15CA: серия HG, квадратная каретка H, типоразмер 15, стандартная длина C, крепление сверху A.
Размеры

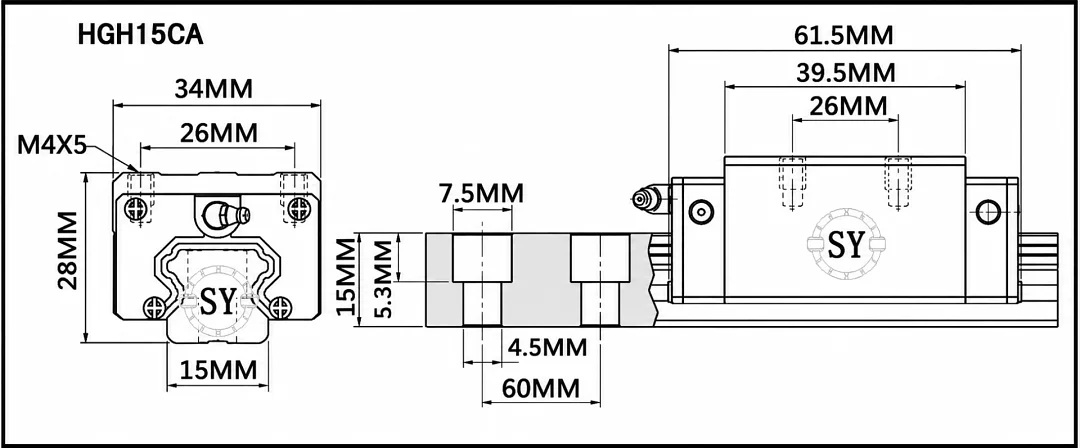

Размеры по чертежу каретки, совпадают с каталогом HIWIN:
| Параметр | Значение |
|---|
| Рельс | HGR15 |
| Высота H от основания рельса | 28 мм |
| Ширина W | 34 мм |
| Отверстия крепления B x C | 26 x 26 мм |
| Резьба крепления | M4x5 |

Где применяют
Типоразмер 15 рассчитан на лёгкие нагрузки: фрезерные станки по дереву, граверы, лазерные станки, 3D принтеры. Классическая схема оси: два рельса и по две каретки на каждом.
Монтаж и обслуживание
- Не снимайте каретку с рельса без монтажной оправки, иначе шарики могут высыпаться.
- Рельс HGR15 крепят болтами M4, HIWIN рекомендует момент 392 Н·см при креплении в сталь.
- Перед работой каретку заполняют литиевой смазкой и добавляют её через маслёнку по мере пробега, HIWIN советует через каждые 100 км.
Совместимость с рельсом
Каретка HGH15CA ходит по рельсу HGR15 шириной 15 мм. По каталогу HIWIN на рельс этого типоразмера ставятся каретки HGH15CA, HGW15CC: дорожки качения у них общие, отличаются корпус и крепление.
Порезка рельса в размер
Рельс HGR15 поставляется длиной 4000 мм, продаётся кратно 1 м и режется в размер по чертежу. По каталогу HIWIN длина рельса L = (n - 1) x 60 + 2 x E, где n число отверстий, E расстояние от крайнего отверстия до торца, стандартно 20 мм: рельс 820 мм имеет 14 отверстий.
Монтаж каретки
- HIWIN рекомендует крепить HGH15CA болтами M4 с моментом 392 Н·см при креплении в сталь.
Смазка
Маслёнка стоит на торце каретки, резьба под неё у типоразмера 15 M4x0.7. По каталогу HIWIN в каретку HG15 стандартной длины закладывают 1 см³ консистентной смазки, проверяют её каждые 100 км пробега или раз в 3-6 месяцев.
Отзывы
HGH15CA насколько сильно в качестве отличается от Hiwin ?
Они каленые? погрешность в посадочных размерах, не хочу получить терку для рельсы ?
