Линейный подшипник HGW20HC, удлинённая каретка с фланцем (аналог HIWIN)

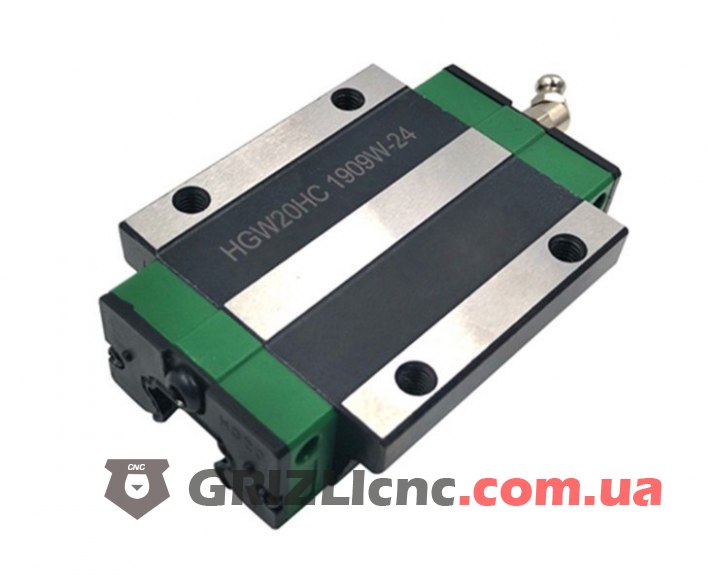

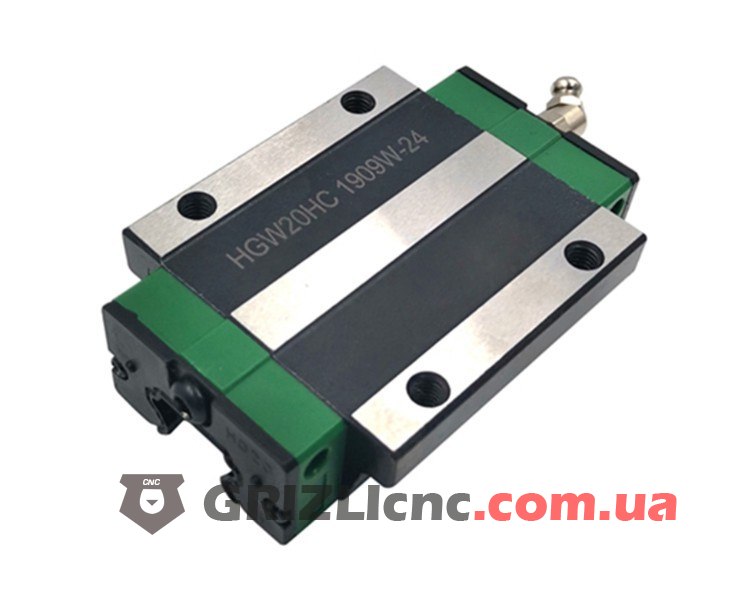

HGW20HC это удлинённая каретка с фланцем для профильной рельсовой направляющей серии HG типоразмера 20. Каретка работает на рельсе HGR20 и выпускается как аналог HIWIN. Её ставят на оси X, Y и Z станков ЧПУ, где нужен точный ход без люфта.

Устройство

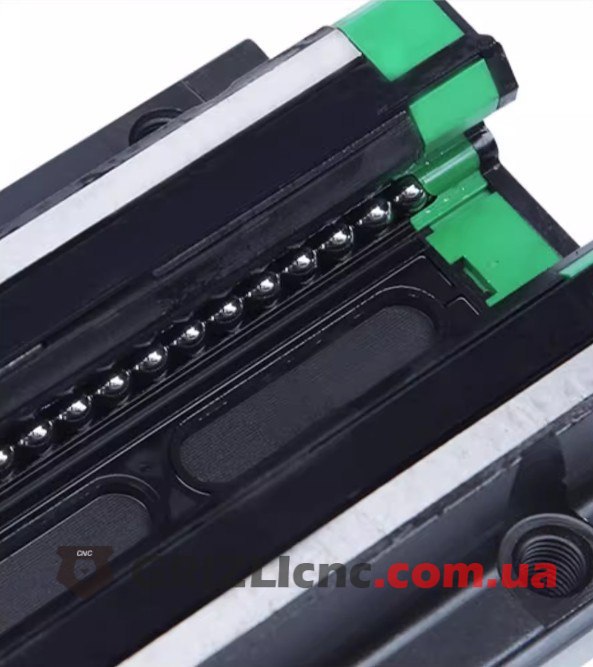

Внутри корпуса по четырём замкнутым дорожкам циркулируют стальные шарики. Дорожки дугового профиля, шарики касаются их под углом 45°, поэтому каретка держит одинаковую нагрузку вниз, вверх и вбок и сама подстраивается под небольшие погрешности монтажа. Трение мало, ход плавный, износ медленный.

Торцевые крышки разворачивают шарики на обратный ход, уплотнения и скребки защищают дорожки от пыли и стружки, через маслёнку подают смазку. Каретки и рельсы одного типоразмера серии HG взаимозаменяемы: каретку можно поставить на любой рельс HGR20.

Фланец ниже и шире квадратного корпуса. По данным HIWIN фланцевая каретка лучше держит опрокидывающий момент за счёт меньшей высоты и широкой опорной поверхности. Резьбовые отверстия во фланце позволяют прикрутить стол сверху или снизу, через стол.

Корпус удлинён: в каретке больше шариков под нагрузкой, поэтому по каталогу HIWIN удлинённая каретка H держит большую нагрузку и момент, чем стандартная C того же типоразмера. Её ставят, когда на рельсе не хватает места для двух кареток.

Маркировка

HGW20HC: серия HG, фланцевая каретка W, типоразмер 20, удлинённая H, крепление сверху или снизу C.

Размеры

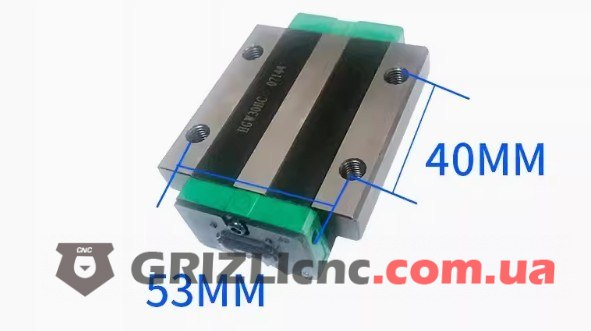

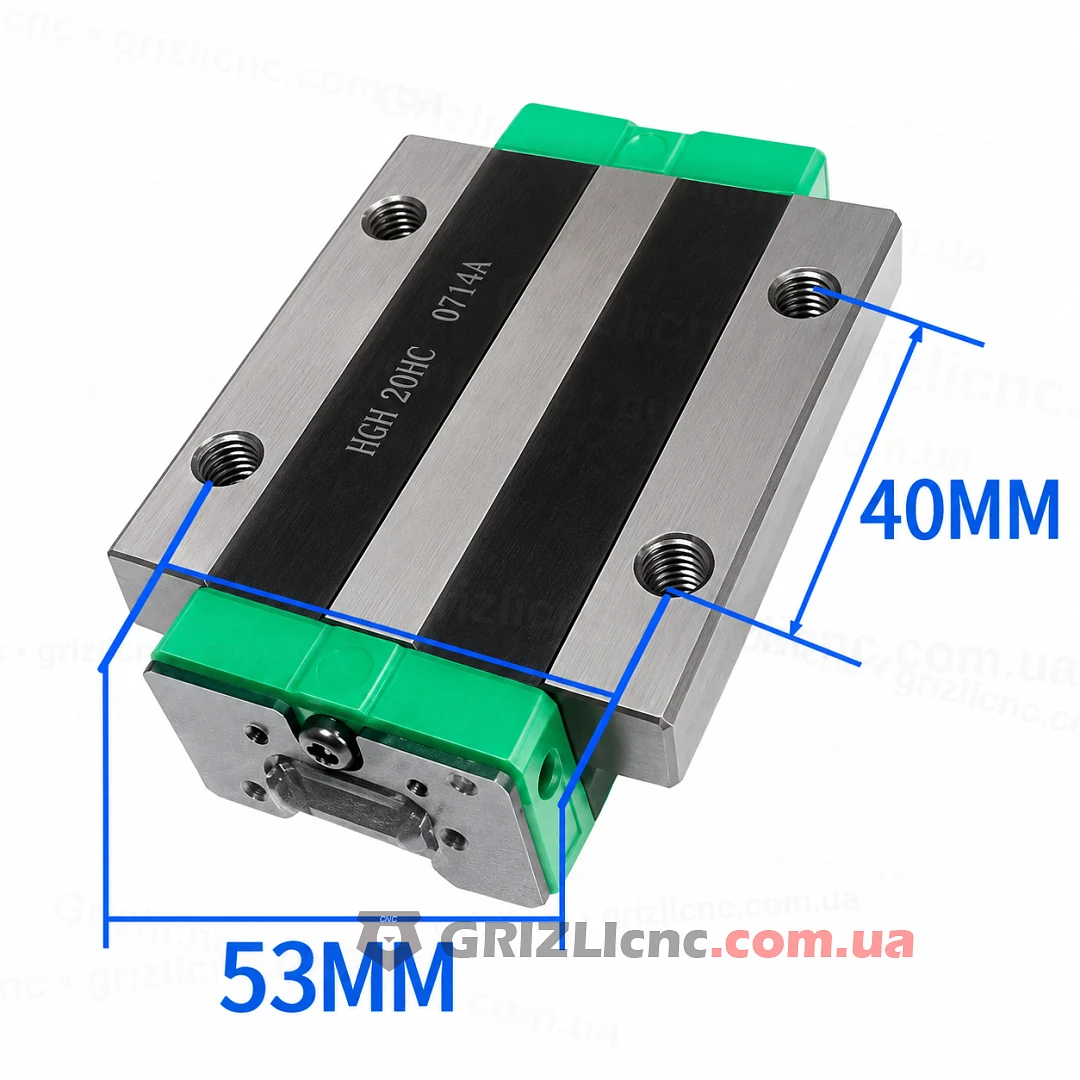

Размеры HGW20HC по каталогу HIWIN, межосевые расстояния отверстий 53 x 40 мм совпадают с характеристиками каретки:

Где применяют

Типоразмер 20 самый ходовой: он закрывает лёгкие и средние нагрузки, в том числе фрезеровку алюминия, меди, латуни и гравировку камня. Классическая схема оси: два рельса и по две каретки на каждом.

Монтаж и обслуживание

• Не снимайте каретку с рельса без монтажной оправки, иначе шарики могут высыпаться.
• Рельс HGR20 крепят болтами M5, HIWIN рекомендует момент 883 Н·см при креплении в сталь.
• Перед работой каретку заполняют литиевой смазкой и добавляют её через маслёнку по мере пробега, HIWIN советует через каждые 100 км.
