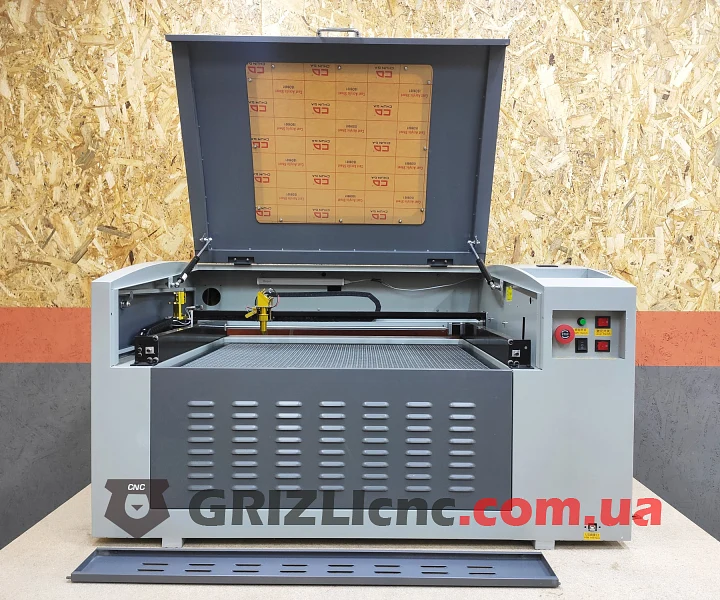

Лазерный станок с CO2-трубкой мощностью 80 Вт и контроллером M2nano для резки и гравировки неметаллов. Рабочее поле 50x70 см, скорость резки 35 мм/с, скорость гравировки 400 мм/с, холостые перемещения 400 мм/с, погрешность обработки 0.1 мм. Станок питается от сети 220 В и подключается к компьютеру по USB. Трубка 80 Вт даёт запас мощности по сравнению с 50 Вт: более толстые листы режутся за один проход, а тонкие материалы можно резать на большей скорости.
Конструкция

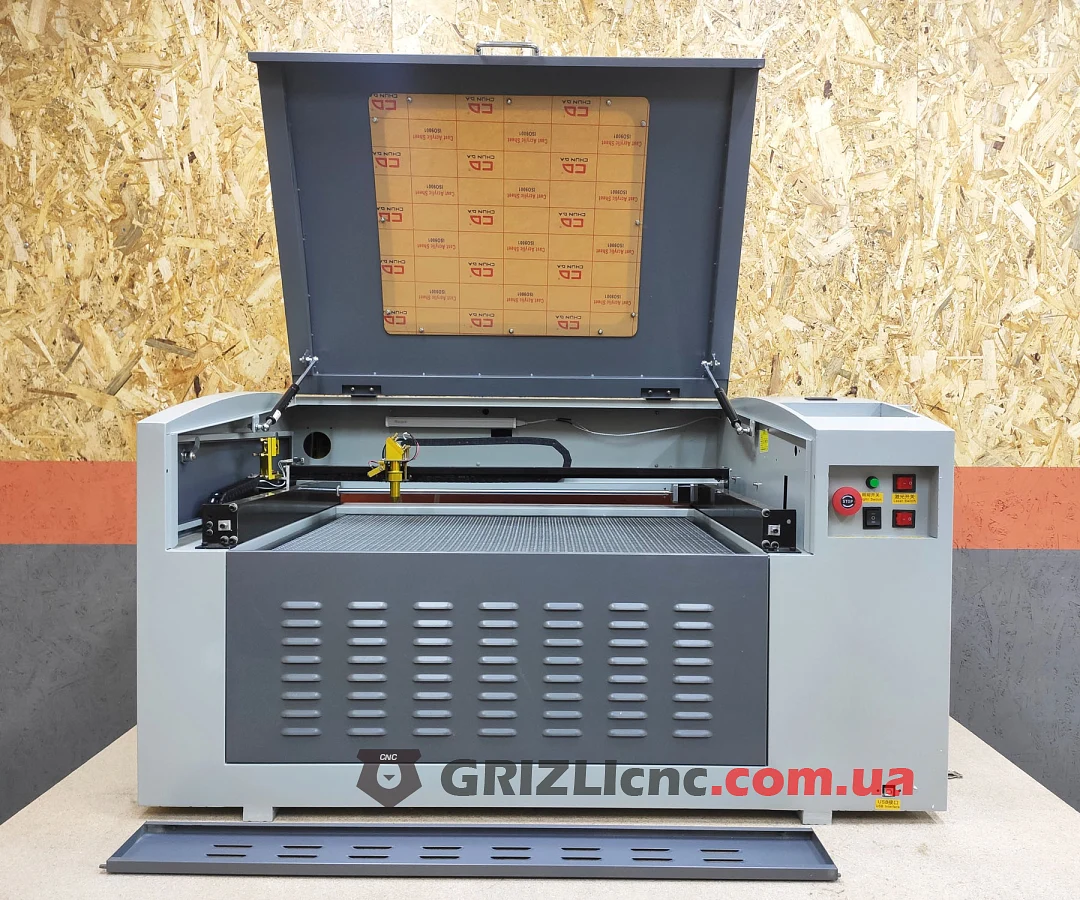

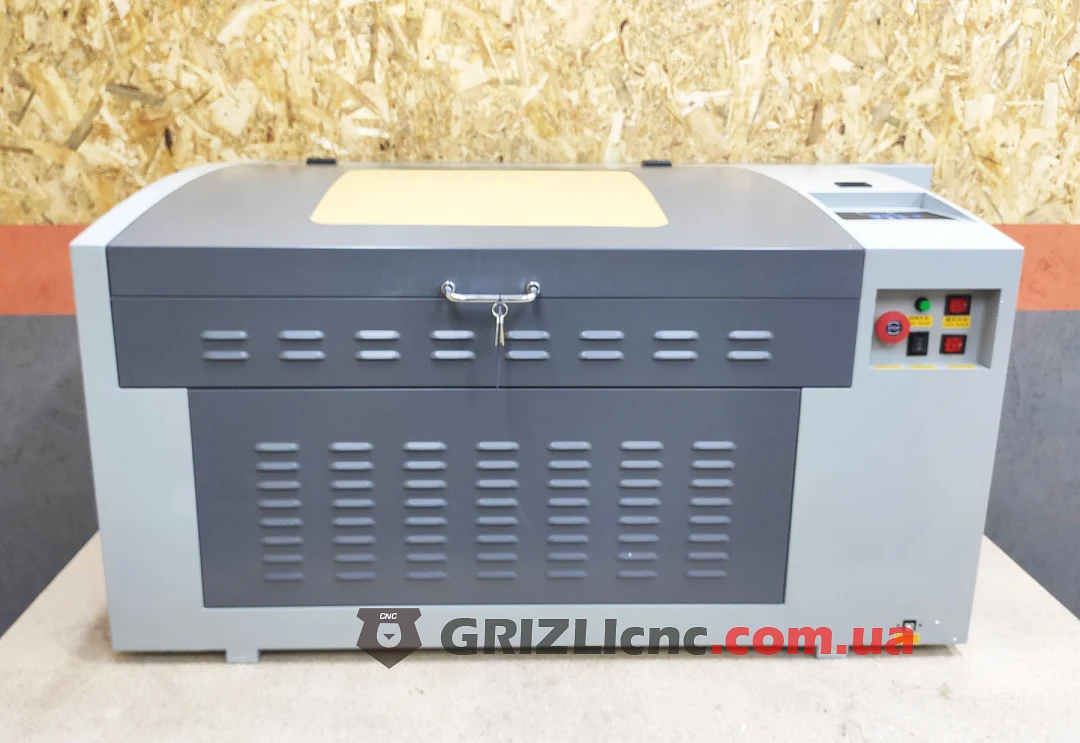

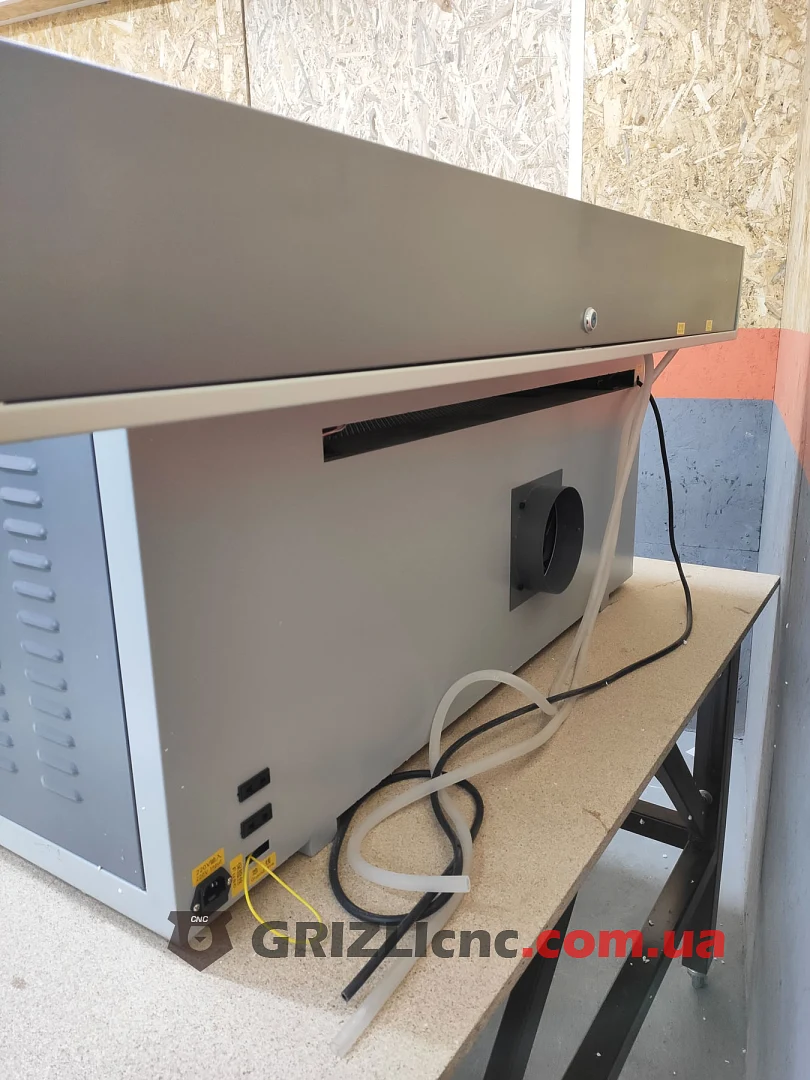

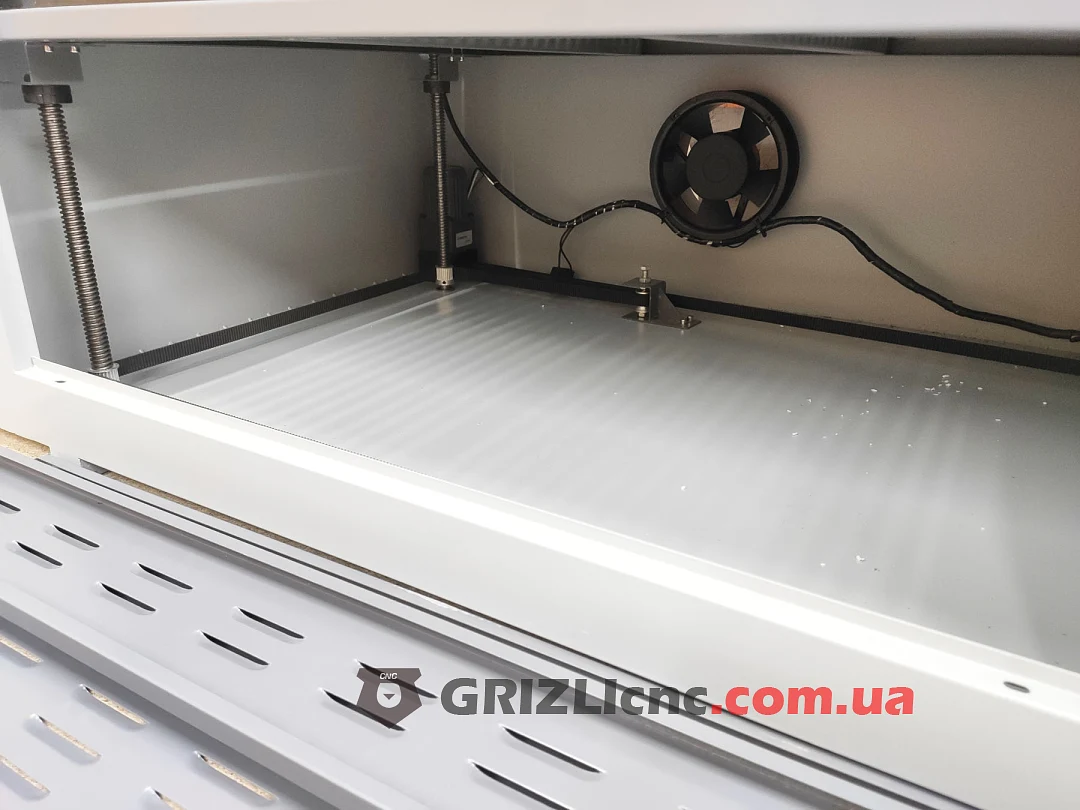

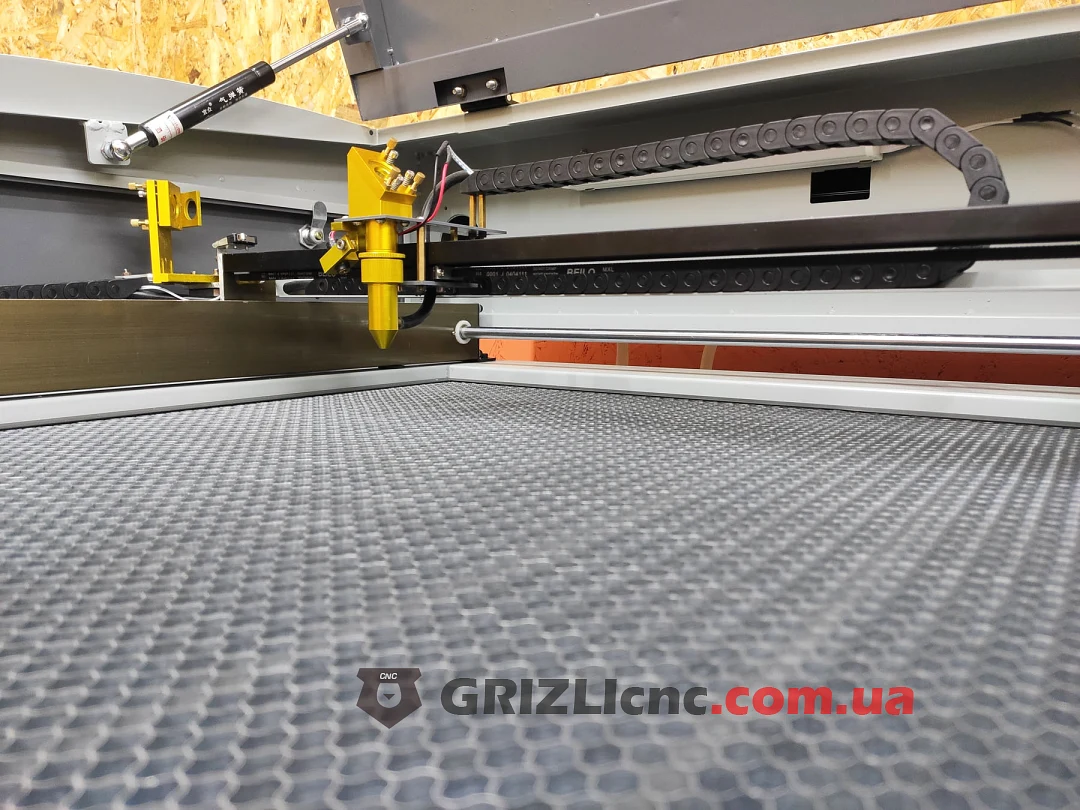

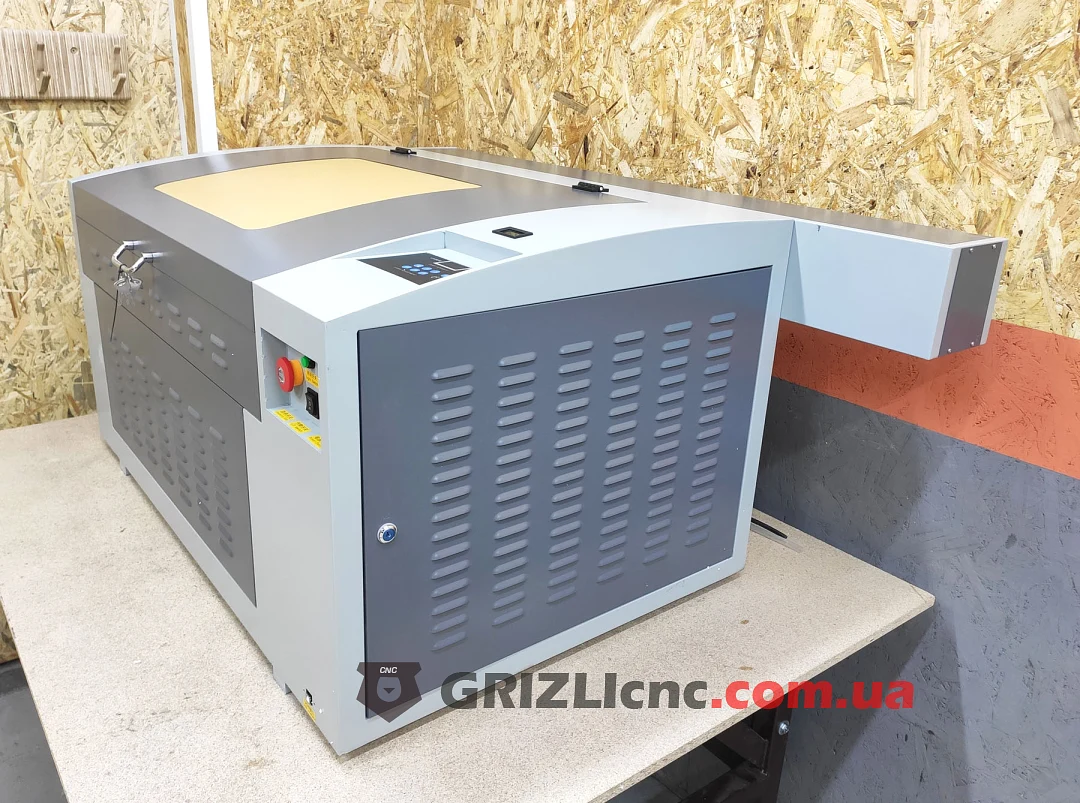

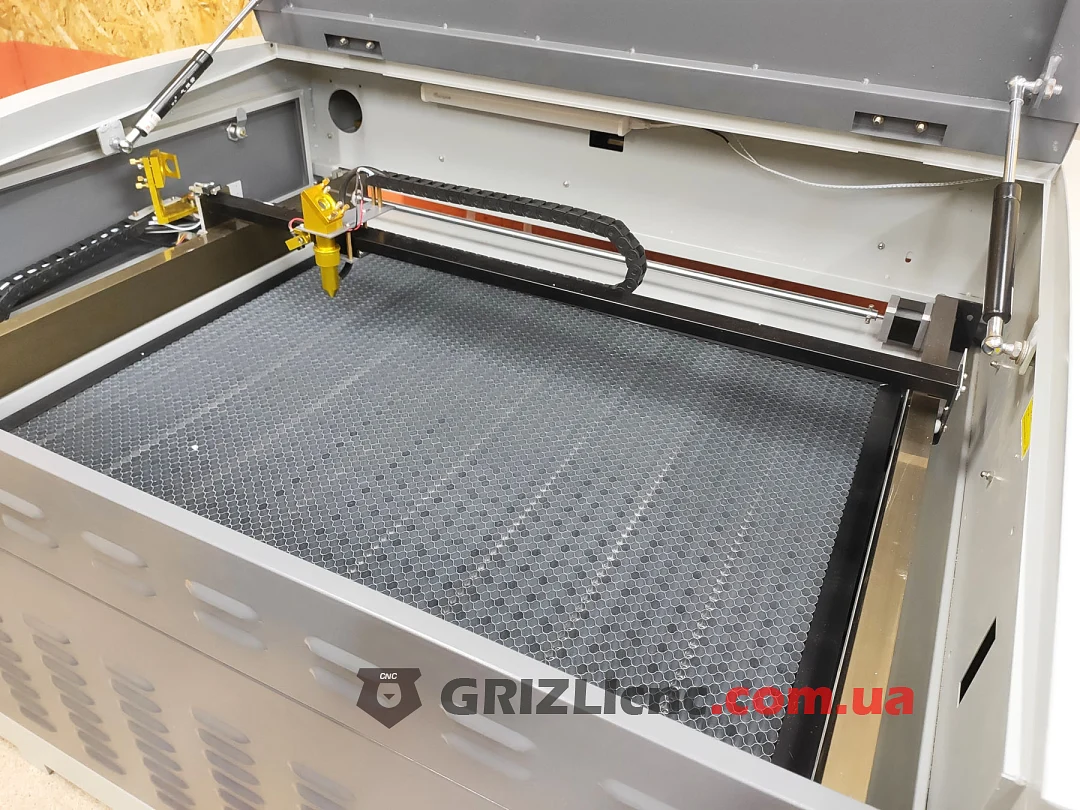

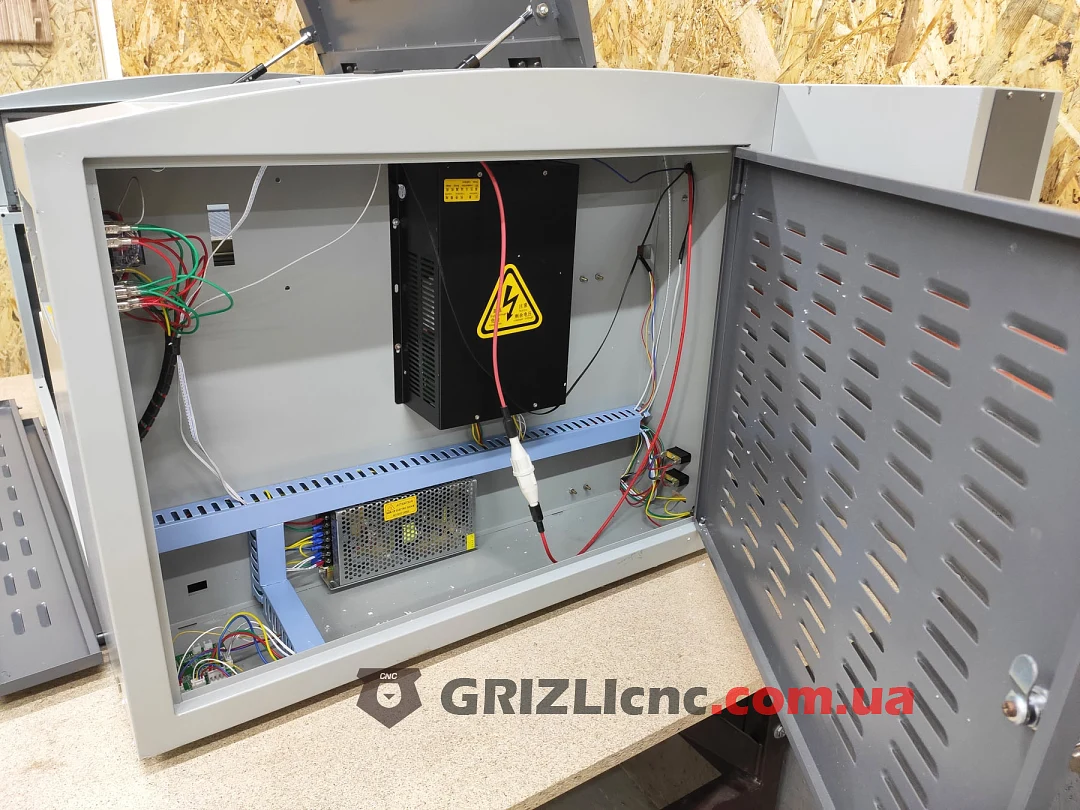

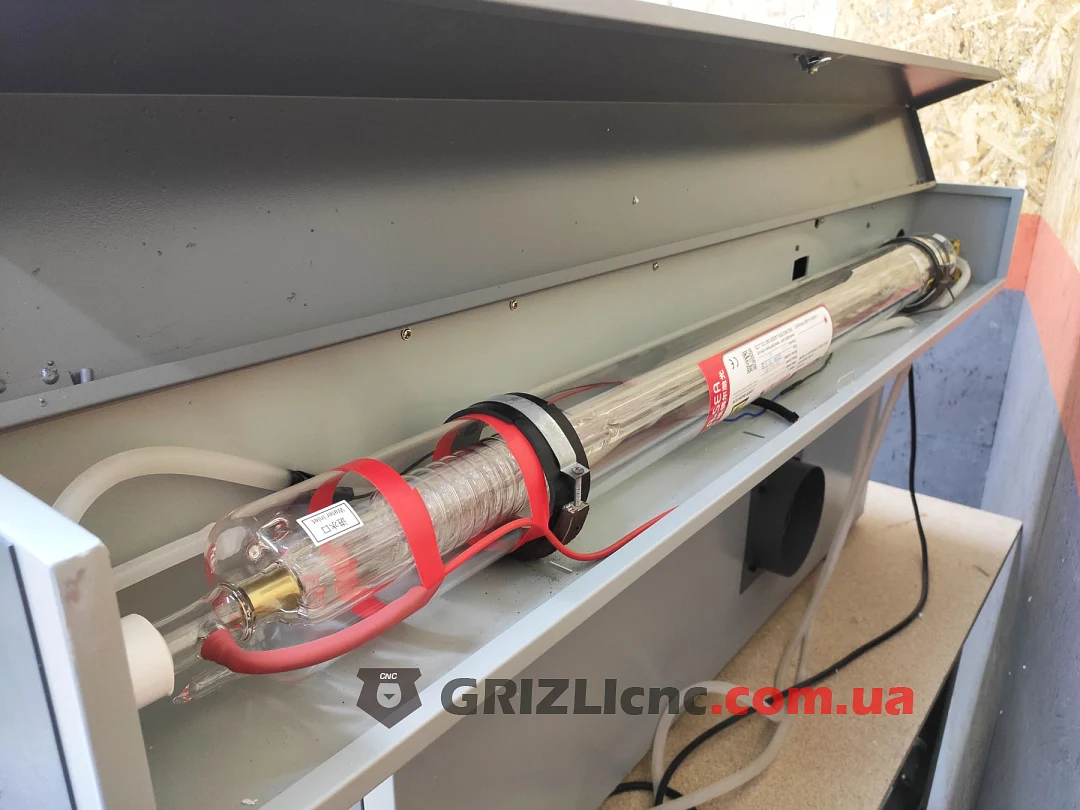

Стеклянная CO2-трубка с водяным охлаждением уложена в длинный задний отсек корпуса, а электроника вынесена в боковой отсек с отдельной дверцей. Портал движется по рельсовым направляющим, его приводят шаговые двигатели через зубчатые ремни, кабели лазерной головки уложены в кабель-канал, крайние положения задают контактные концевые датчики. Сотовый стол регулируется по высоте под толщину материала, рабочая зона закрывается крышкой со смотровым окном, сзади выведен патрубок вытяжки.
Контроллер M2nano
Станок управляется платой M2nano и работает от компьютера, подключённого по USB, в программах LaserDRW или CorelLaser. Мощность лазера выставляют на панели станка, а программа задаёт траекторию и скорость. Это более простой и доступный по цене вариант управления, он рассчитан на работу одним режимом мощности за запуск.
Какие материалы обрабатывает
Излучение CO2-лазера с длиной волны 10.6 мкм хорошо поглощают неметаллы. Станок режет и гравирует фанеру, древесину, акрил, кожу, ткань, бумагу, картон и резину, гравирует стекло, камень и анодированный алюминий. Металл таким лазером не режут: он отражает излучение CO2. ПВХ и другие хлорсодержащие пластики резать нельзя: при нагреве они выделяют хлор, который вреден для человека и разрушает оптику и механику станка.
Рекомендации
Лазерная трубка охлаждается водой: перед включением лазера убедитесь, что вода циркулирует, иначе трубка перегреется и выйдет из строя. Используйте дистиллированную воду и следите за её температурой. Дым и продукты горения выводите вытяжкой наружу, а линзу и зеркала регулярно очищайте от нагара. Фокус выставляйте под толщину материала, а работающий станок не оставляйте без присмотра: при резке материал может загореться.
