Лазерный станок с CO2-трубкой мощностью 100 Вт и контроллером RUIDA для резки и гравировки неметаллов. Рабочее поле 40x60 см, скорость резки 25 мм/с, скорость гравировки 400 мм/с, холостые перемещения 400 мм/с, погрешность обработки 0.1 мм. Станок питается от сети 220 В и подключается к компьютеру по USB. Трубка 100 Вт даёт наибольший запас мощности среди вариантов этого станка: самые толстые листы режутся за меньшее число проходов, а тонкие материалы можно резать на большей скорости.
Конструкция

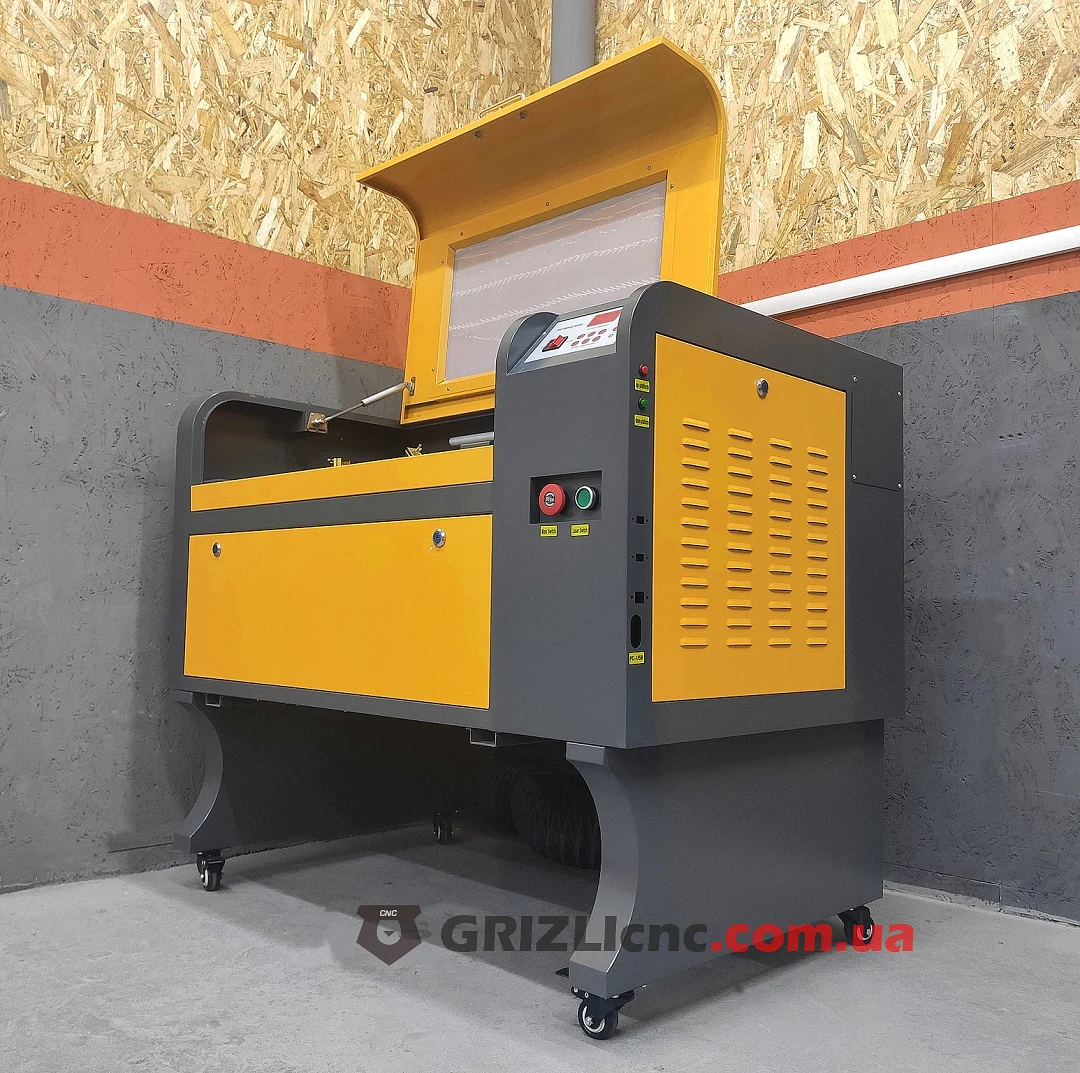

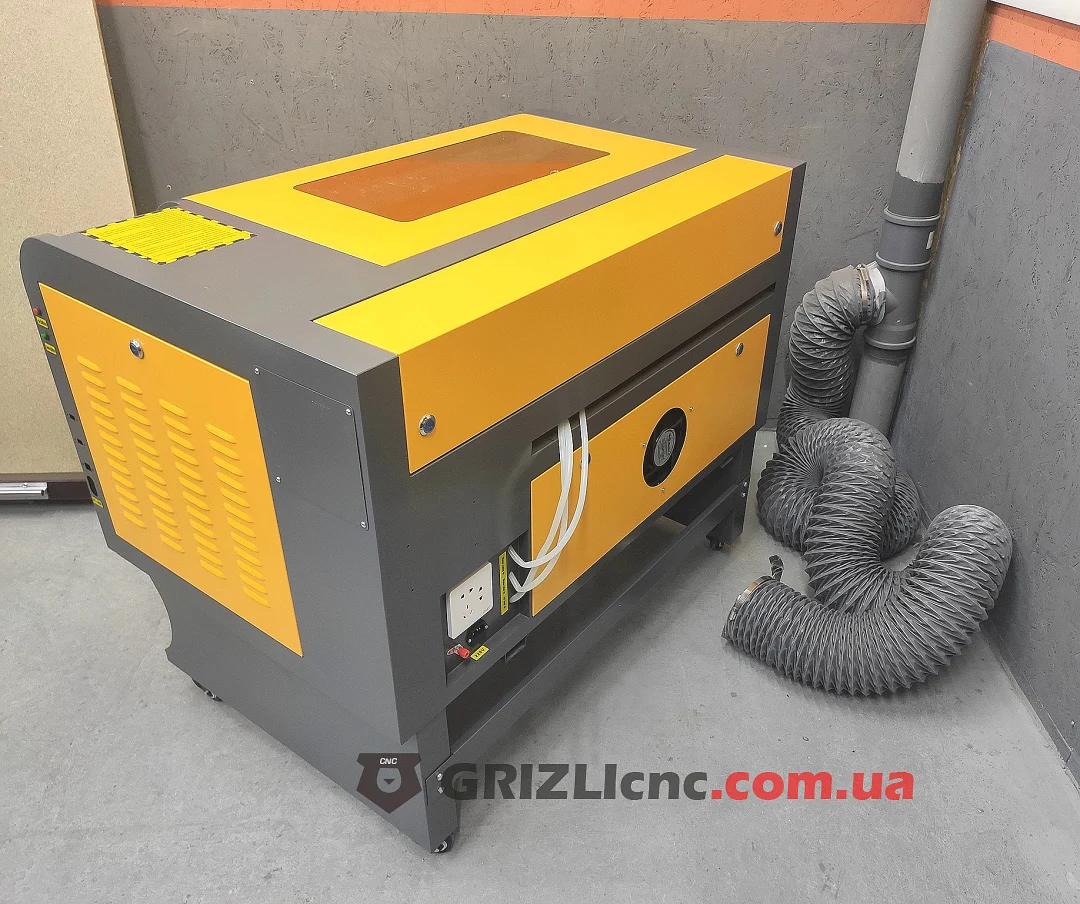

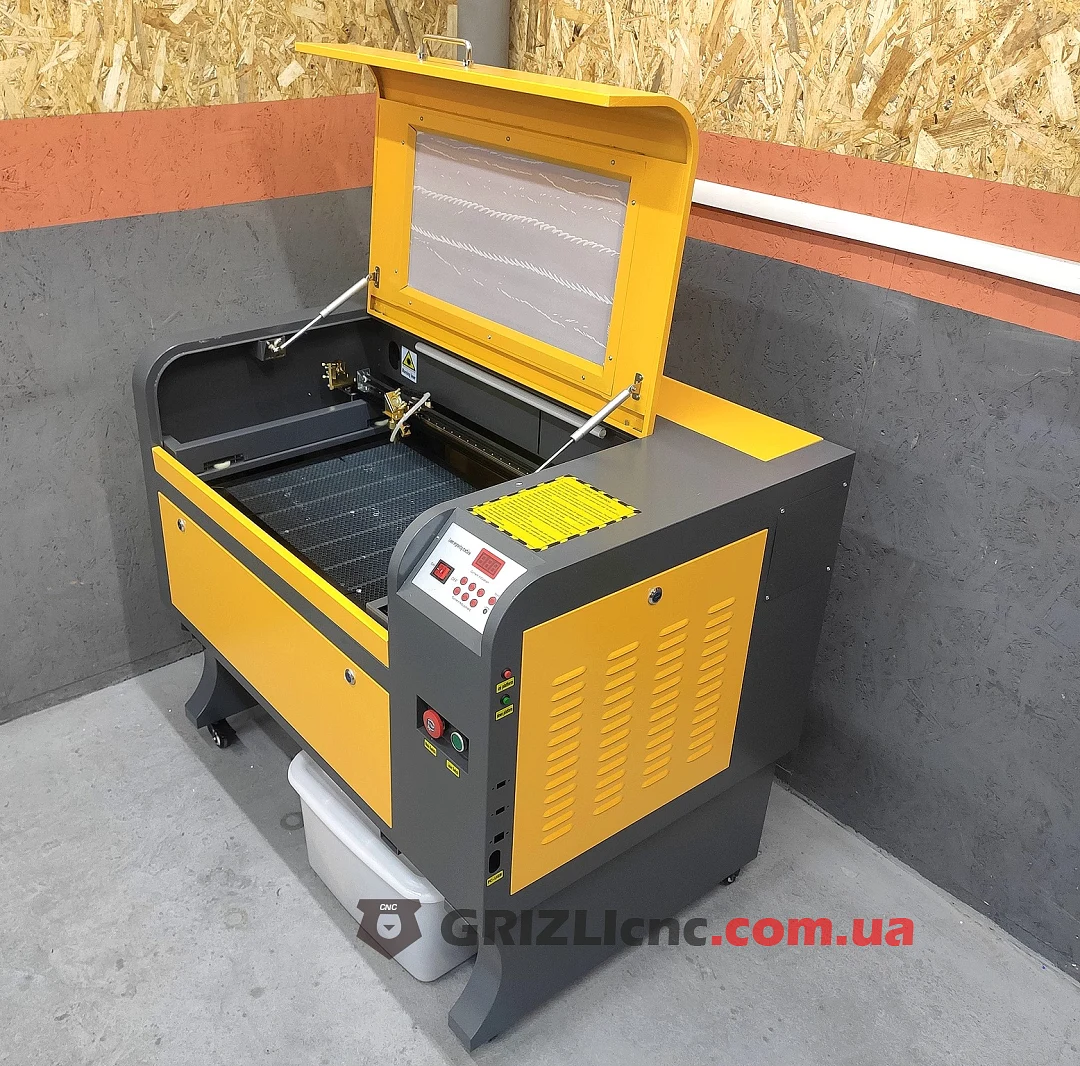

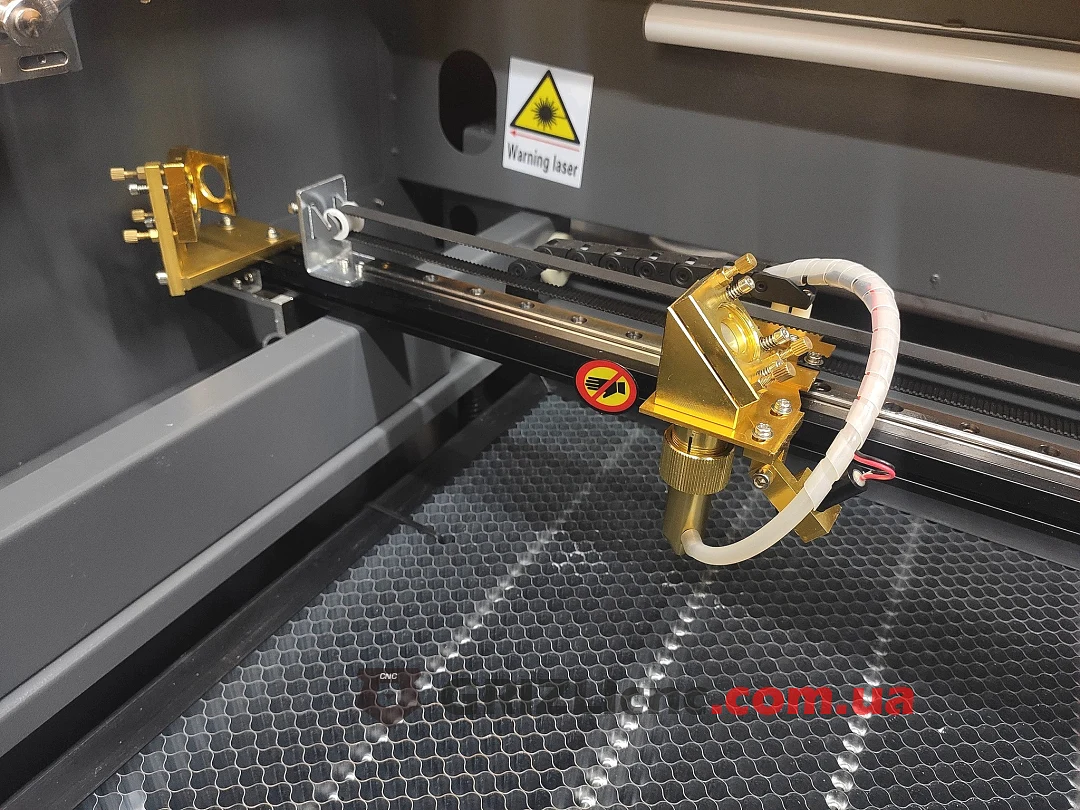

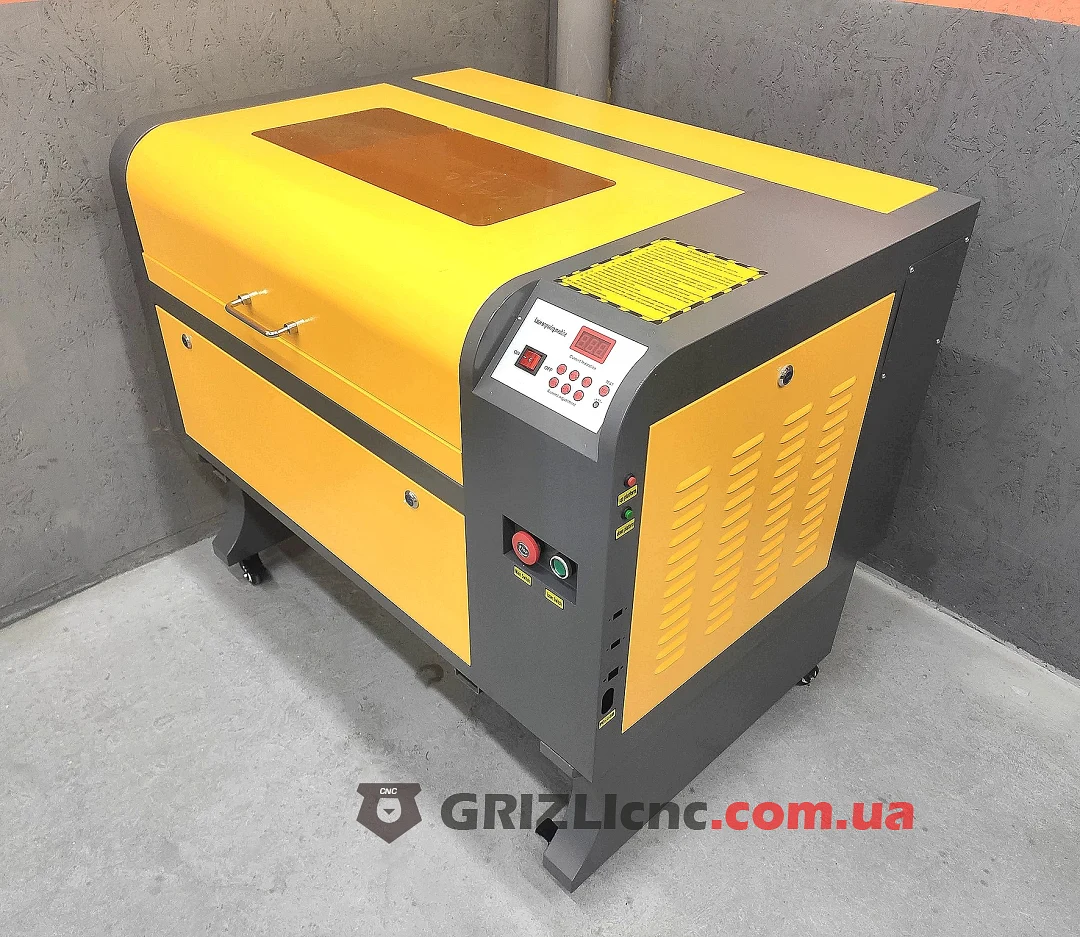

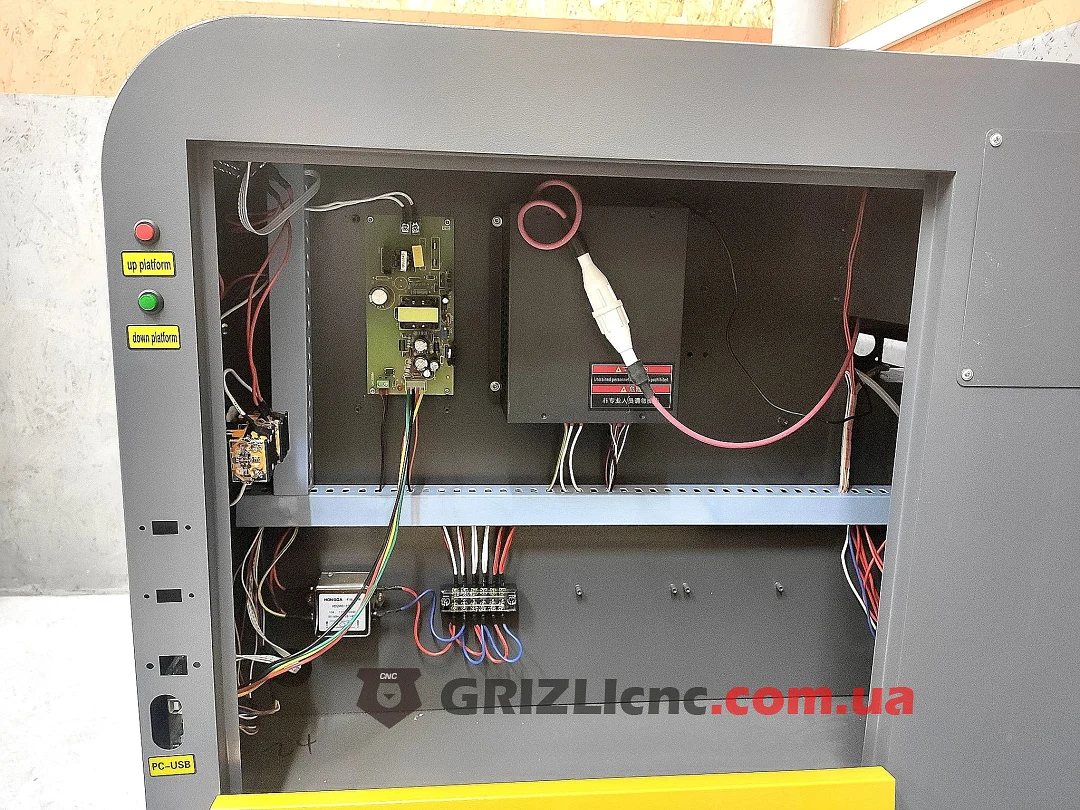

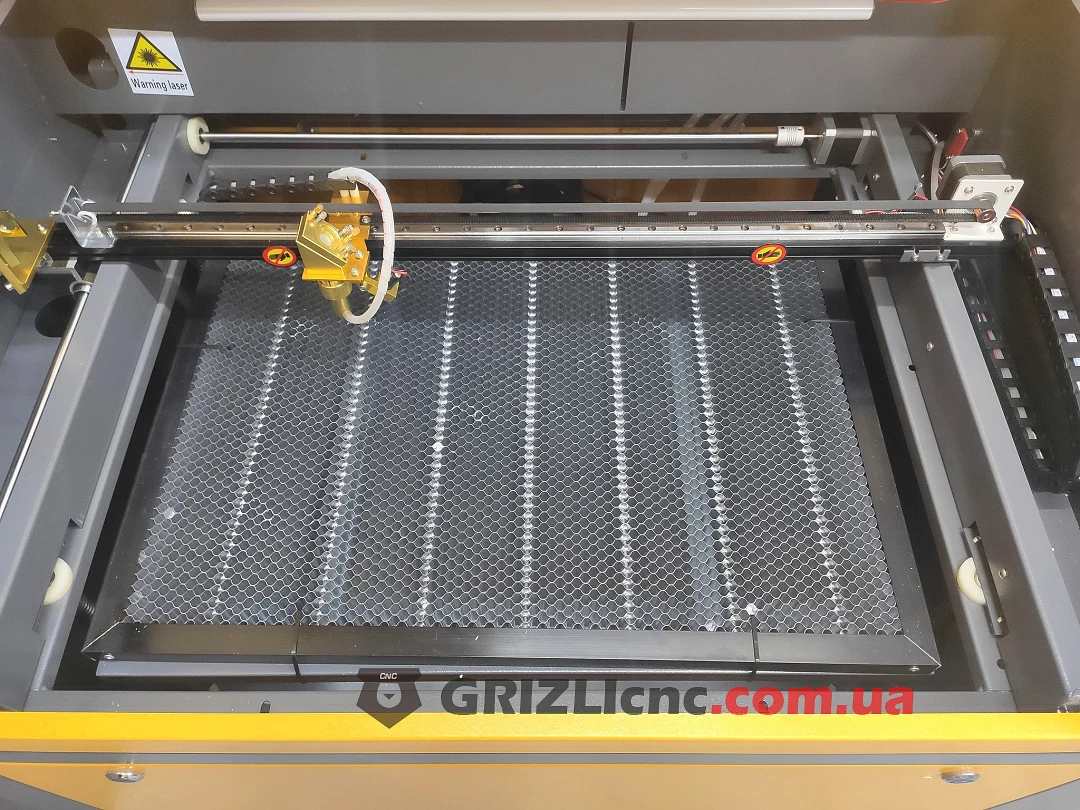

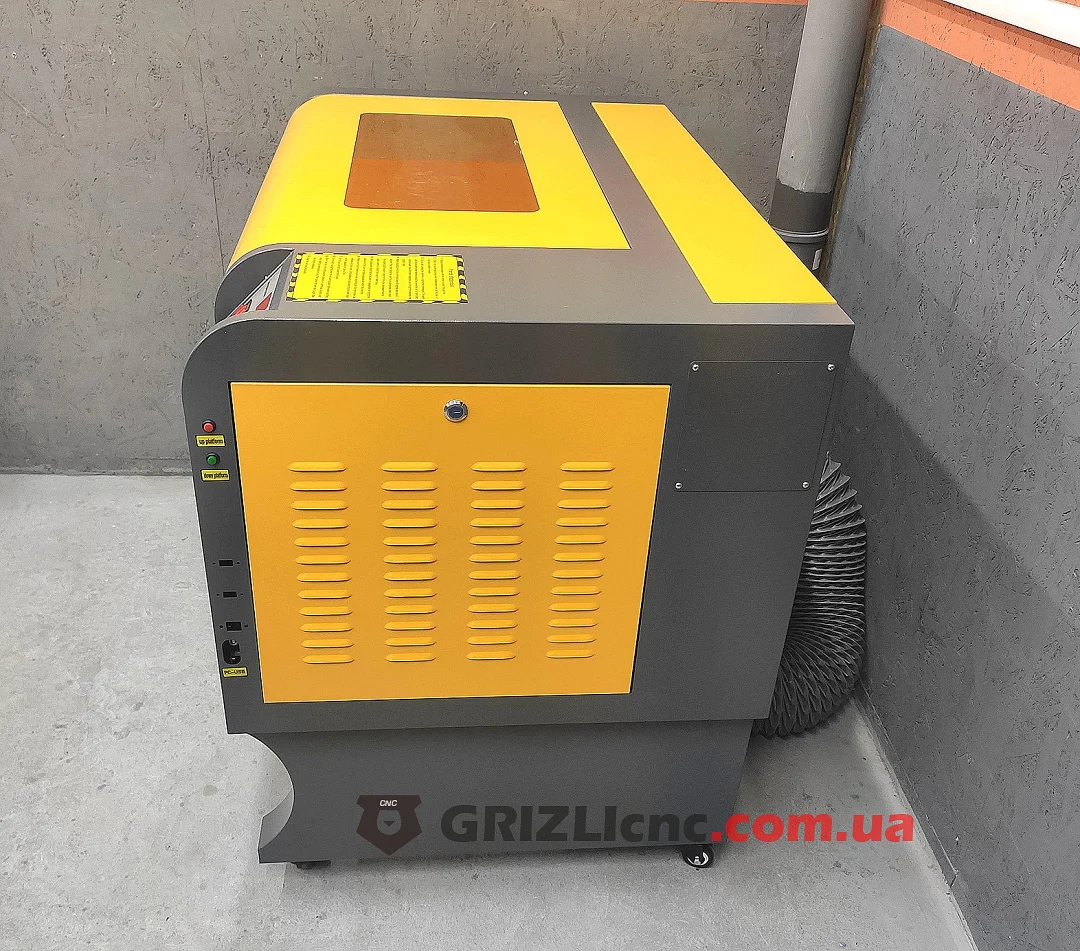

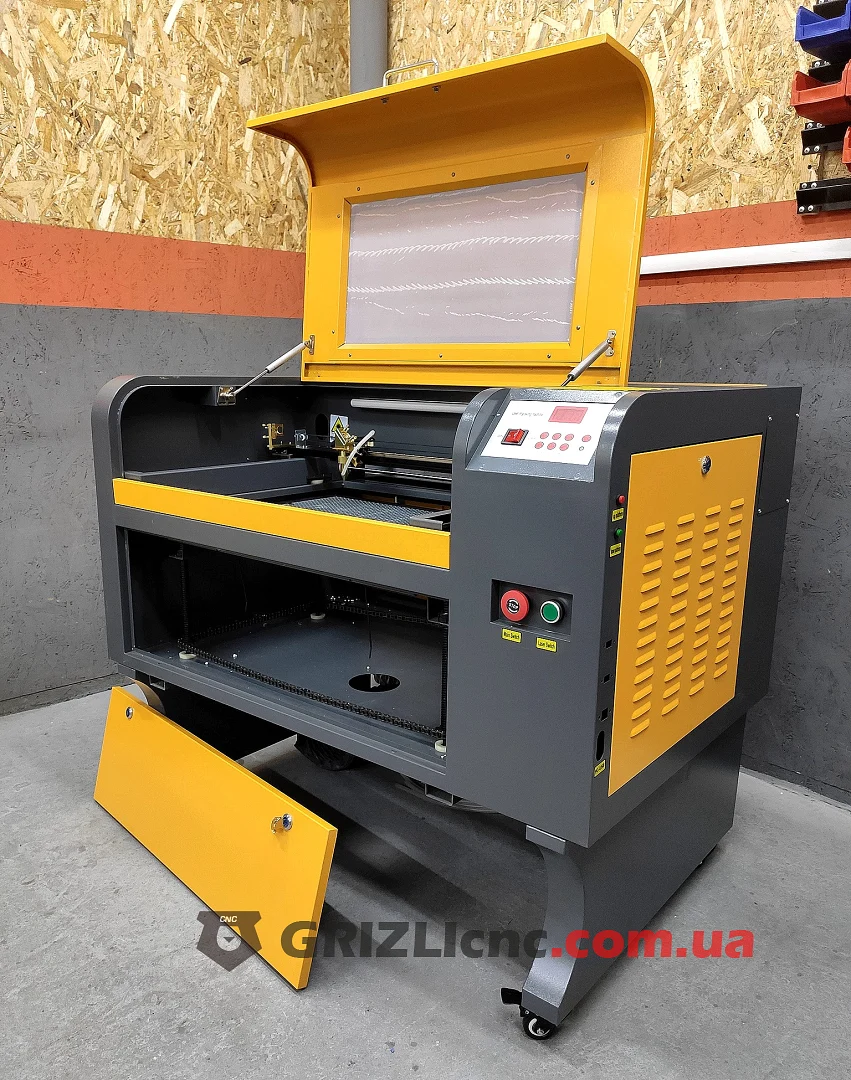

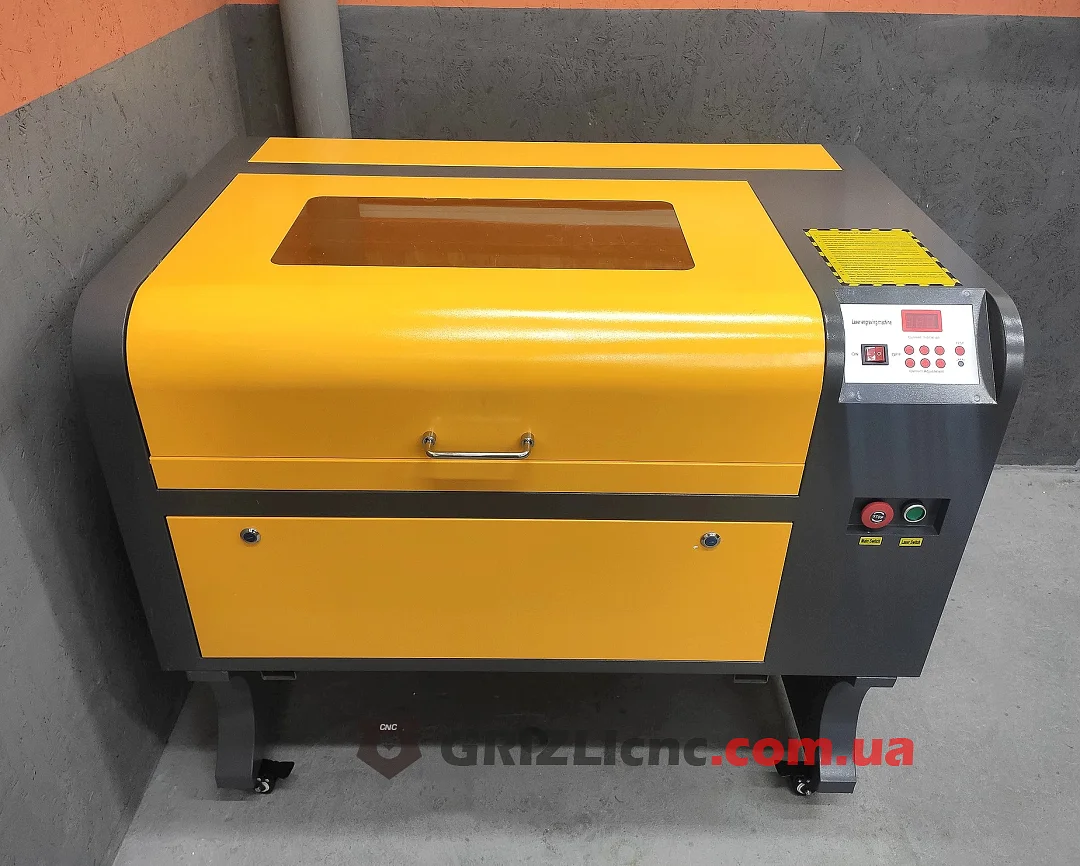

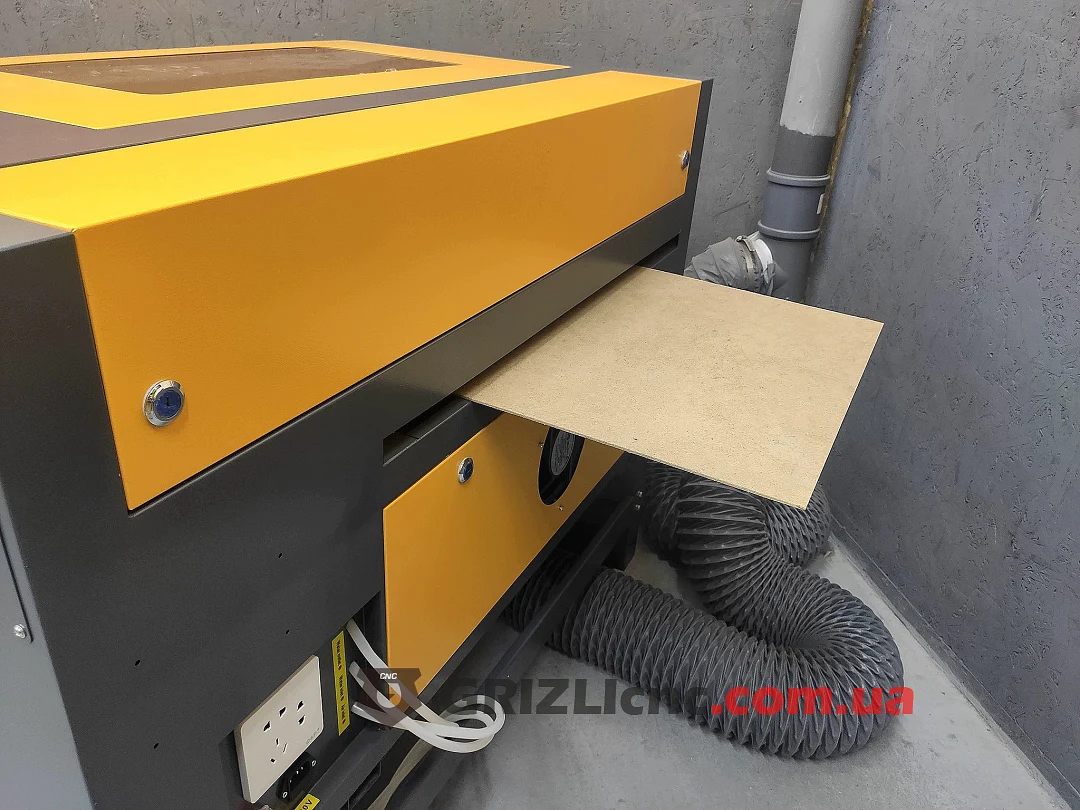

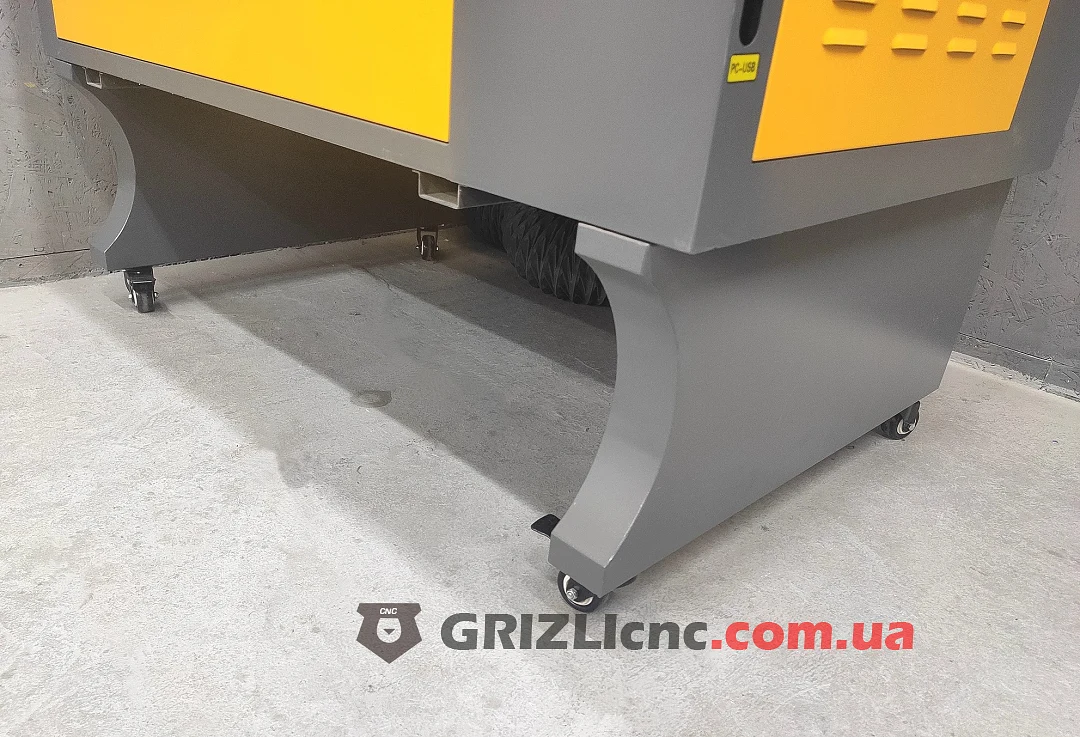

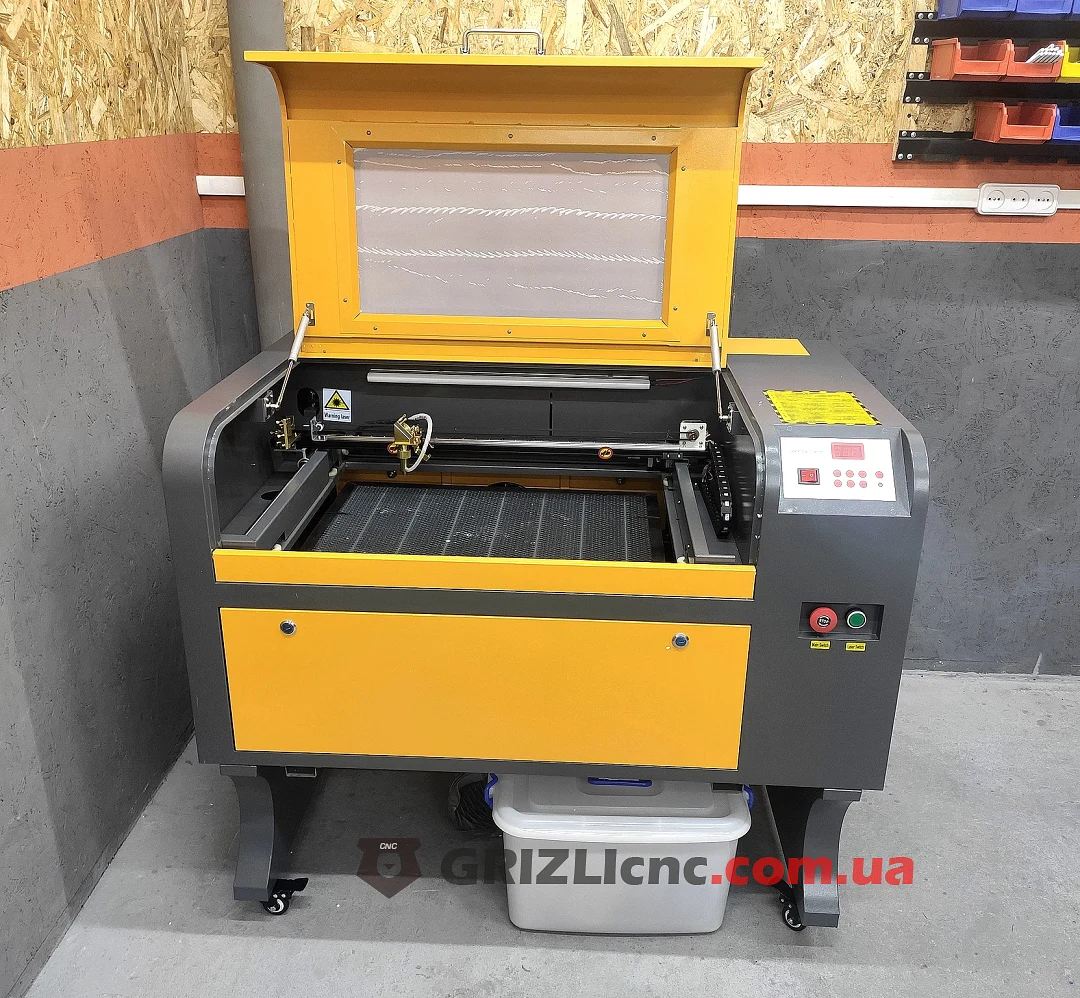

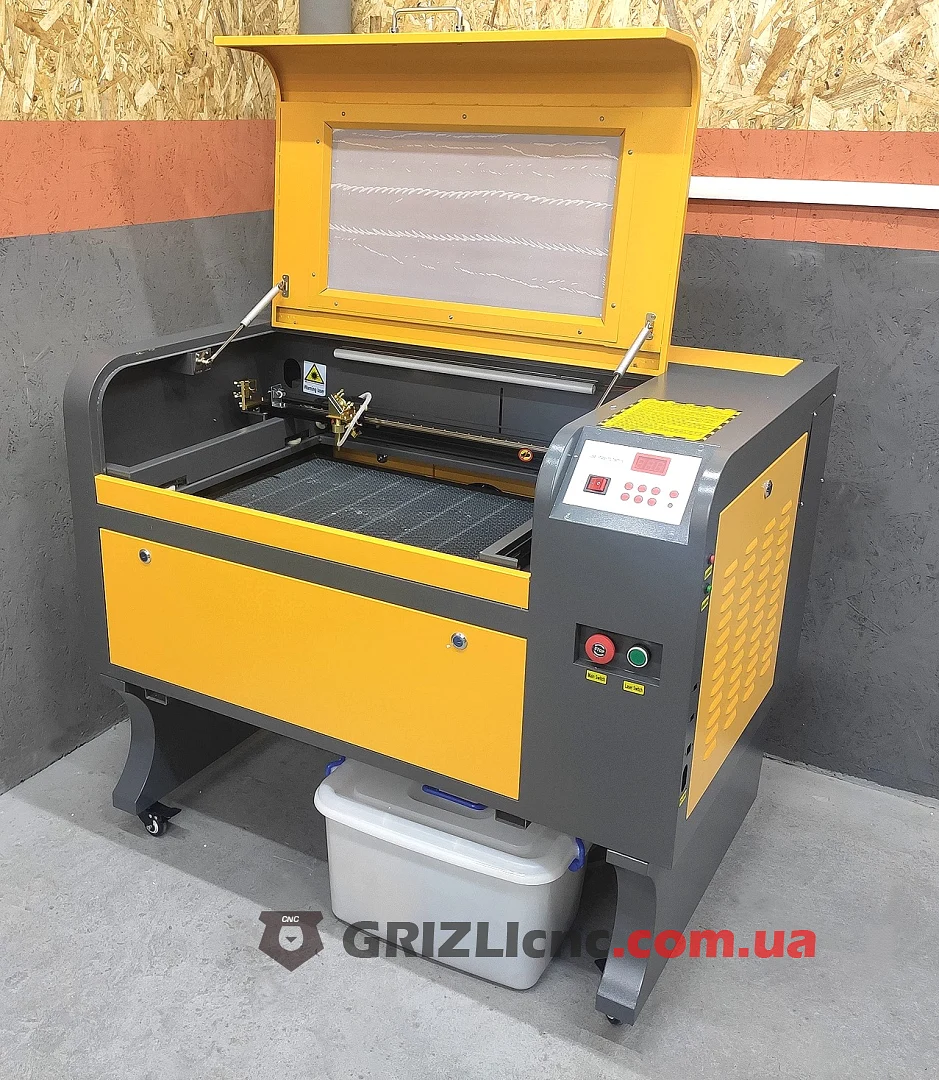

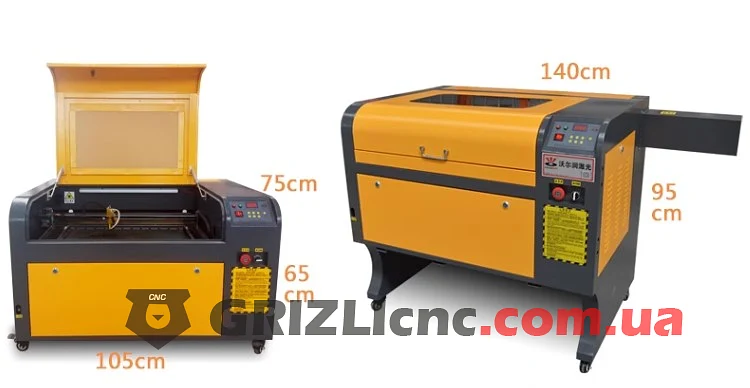

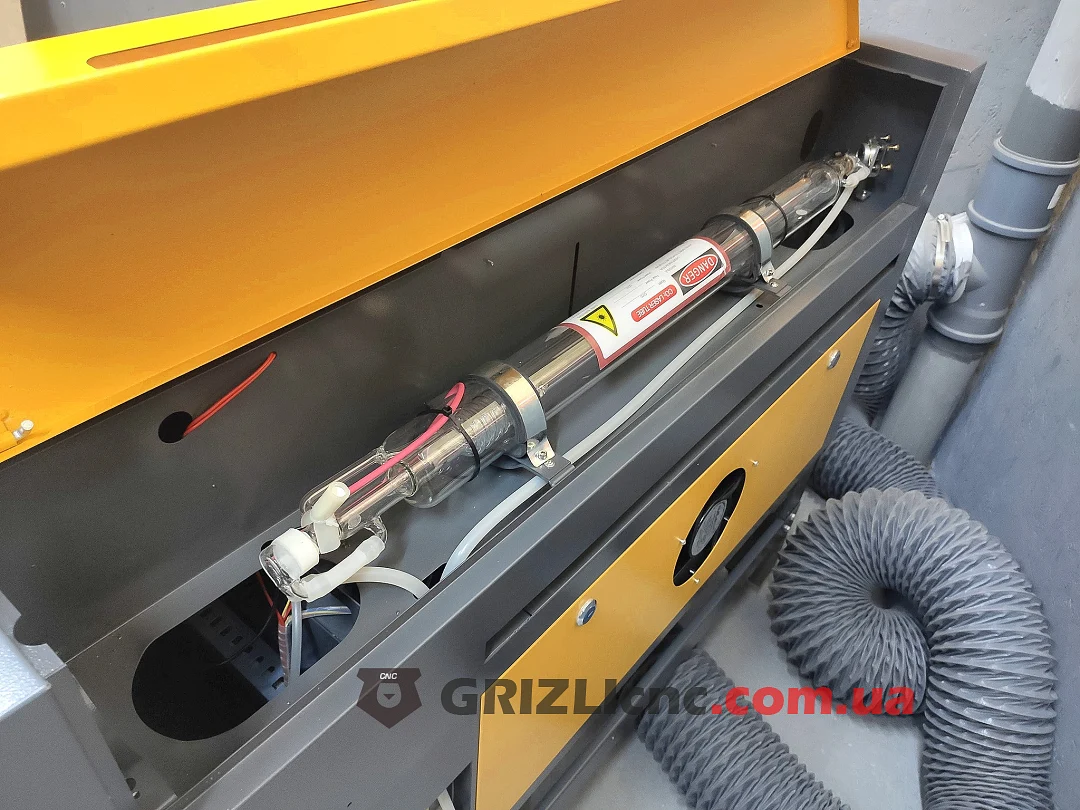

Корпус установлен на собственную тумбу на колёсах, поэтому станок не требует отдельного стола. Стеклянная CO2-трубка с водяным охлаждением стоит в заднем отсеке, электроника вынесена в отдельный боковой отсек. Портал перемещают шаговые двигатели через зубчатые ремни, крайние положения задают контактные концевые датчики. Сотовый стол регулируется по высоте под толщину материала, рабочая зона закрывается крышкой со смотровым окном, сзади выведен патрубок вытяжки.
Контроллер RUIDA

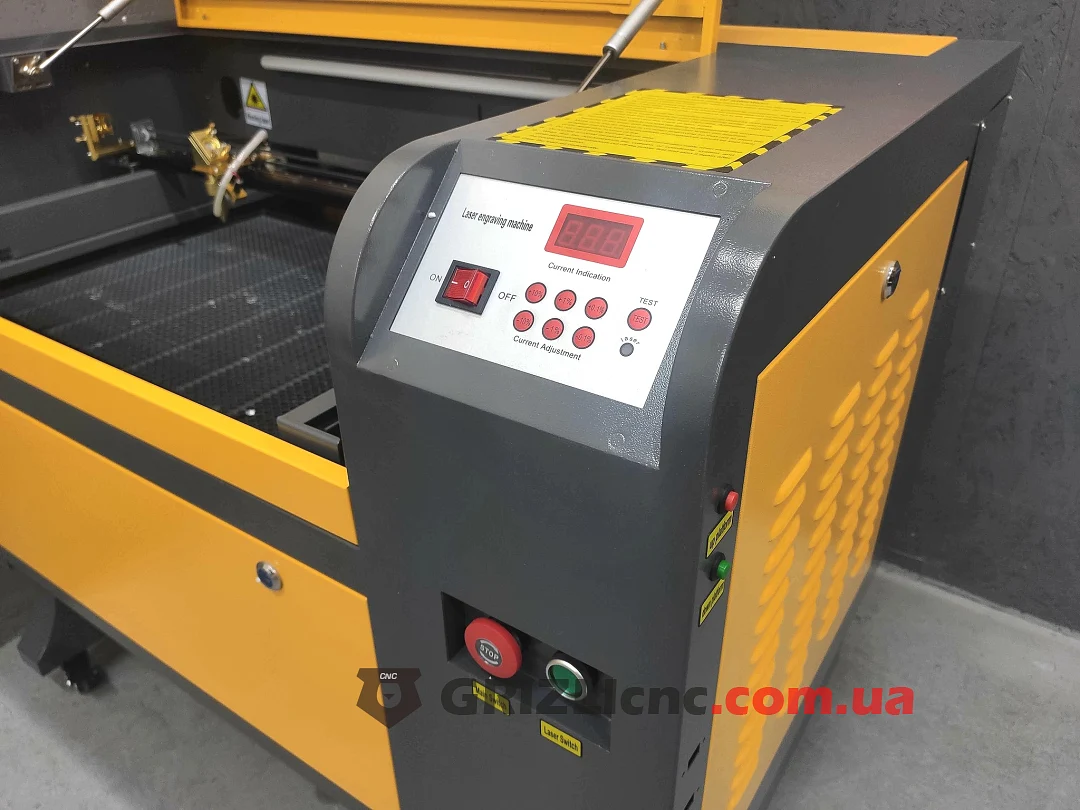

Станок управляется DSP-контроллером RUIDA с собственной панелью управления. Он работает с программами RDWorks и LightBurn, а загруженное задание хранит в памяти, поэтому станок выполняет его с панели без постоянно подключённого компьютера. Мощность и скорость задаются в программе отдельно для каждого слоя, так что резку и гравировку разными режимами выполняют за один запуск.
Какие материалы обрабатывает
Излучение CO2-лазера с длиной волны 10.6 мкм хорошо поглощают неметаллы. Станок режет и гравирует фанеру, древесину, акрил, кожу, ткань, бумагу, картон и резину, гравирует стекло, камень и анодированный алюминий. Металл таким лазером не режут: он отражает излучение CO2. ПВХ и другие хлорсодержащие пластики резать нельзя: при нагреве они выделяют хлор, который вреден для человека и разрушает оптику и механику станка.
Рекомендации
Лазерная трубка охлаждается водой: перед включением лазера убедитесь, что вода циркулирует, иначе трубка перегреется и выйдет из строя. Используйте дистиллированную воду и следите за её температурой. Дым и продукты горения выводите вытяжкой наружу, а линзу и зеркала регулярно очищайте от нагара. Фокус выставляйте под толщину материала, а работающий станок не оставляйте без присмотра: при резке материал может загореться.
