Лазерный станок CO2 155x155 см 80 Вт, контроллер AWC708

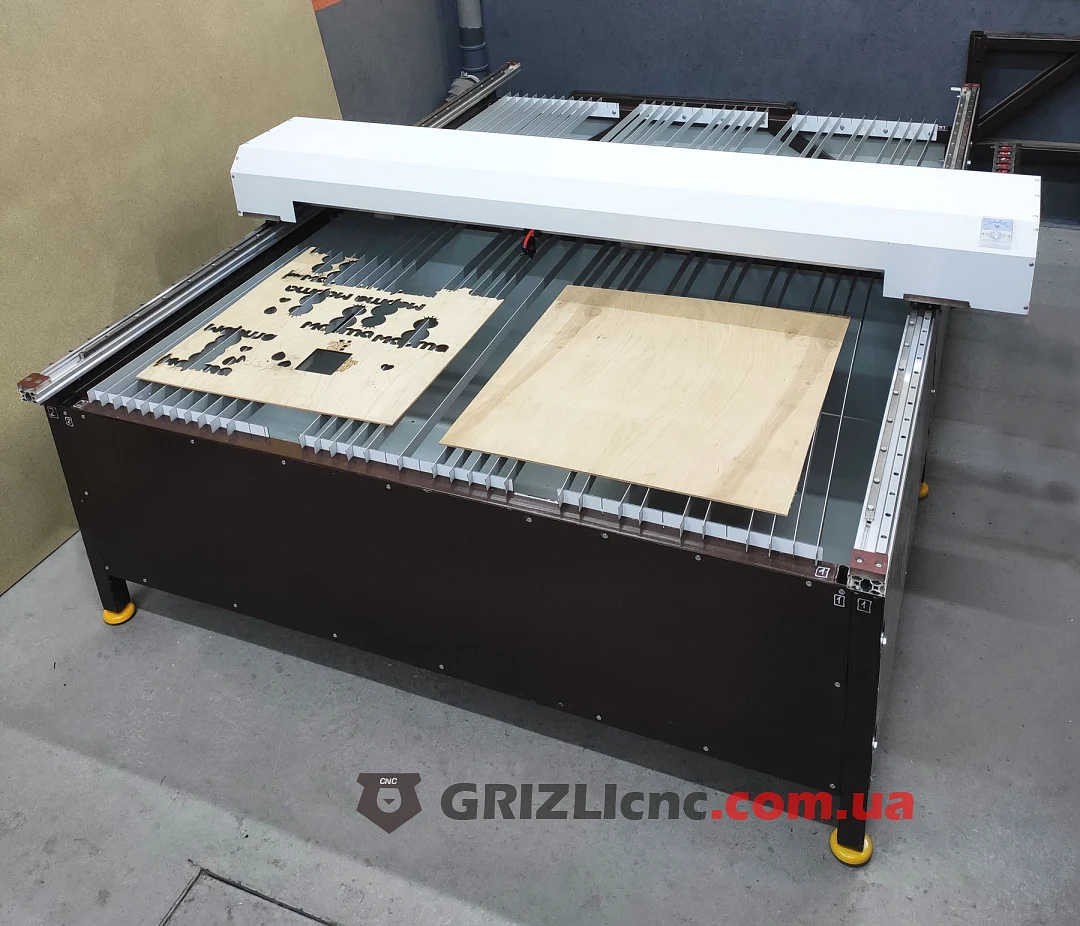

Большой лазерный станок открытого типа с CO2-трубкой 80 Вт и рабочим полем 1550 x 1550 мм. Стандартный лист фанеры 1525 x 1525 мм помещается на стол целиком, поэтому раскрой выполняют без предварительной нарезки. Скорость резки 40 мм/с, скорость гравировки 400 мм/с, холостые перемещения 400 мм/с, погрешность обработки 0.05 мм. Станок питается от сети 220 В и подключается к компьютеру по USB.

Конструкция

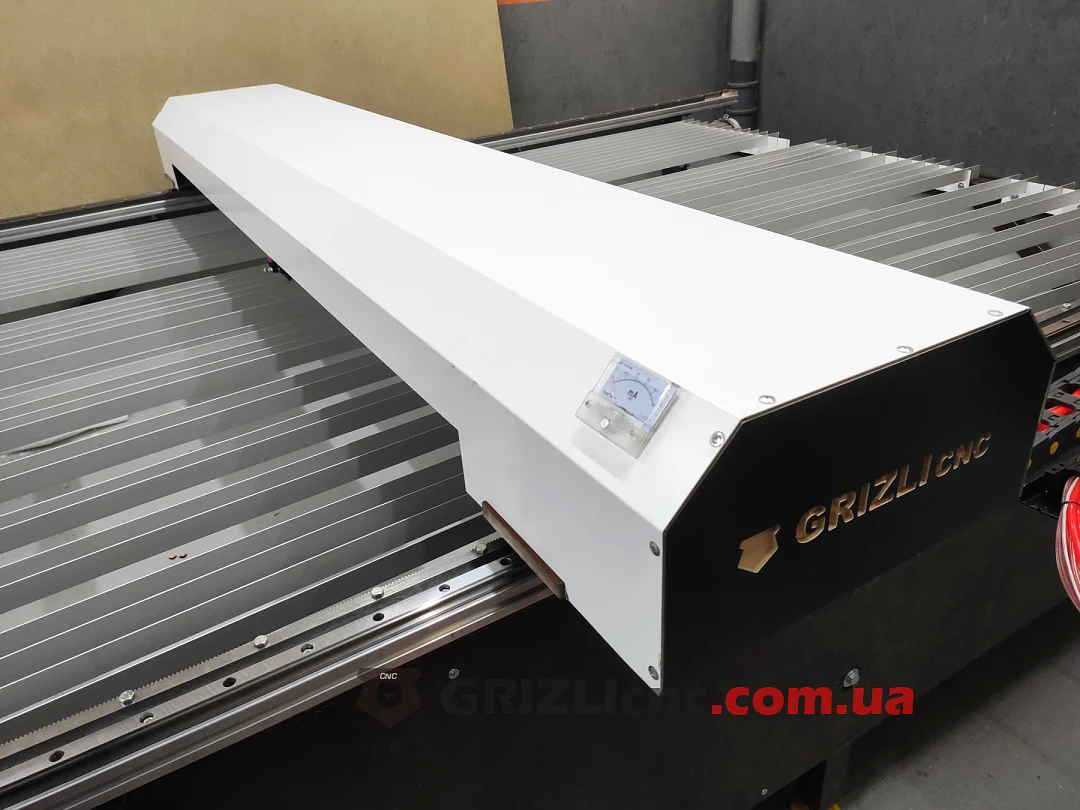

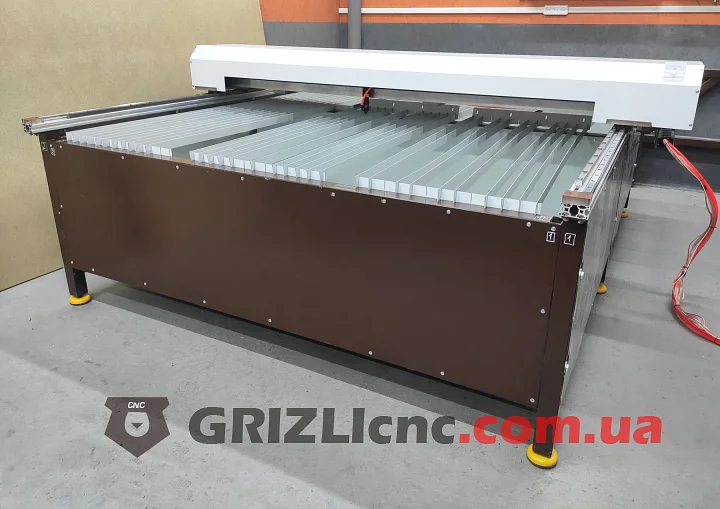

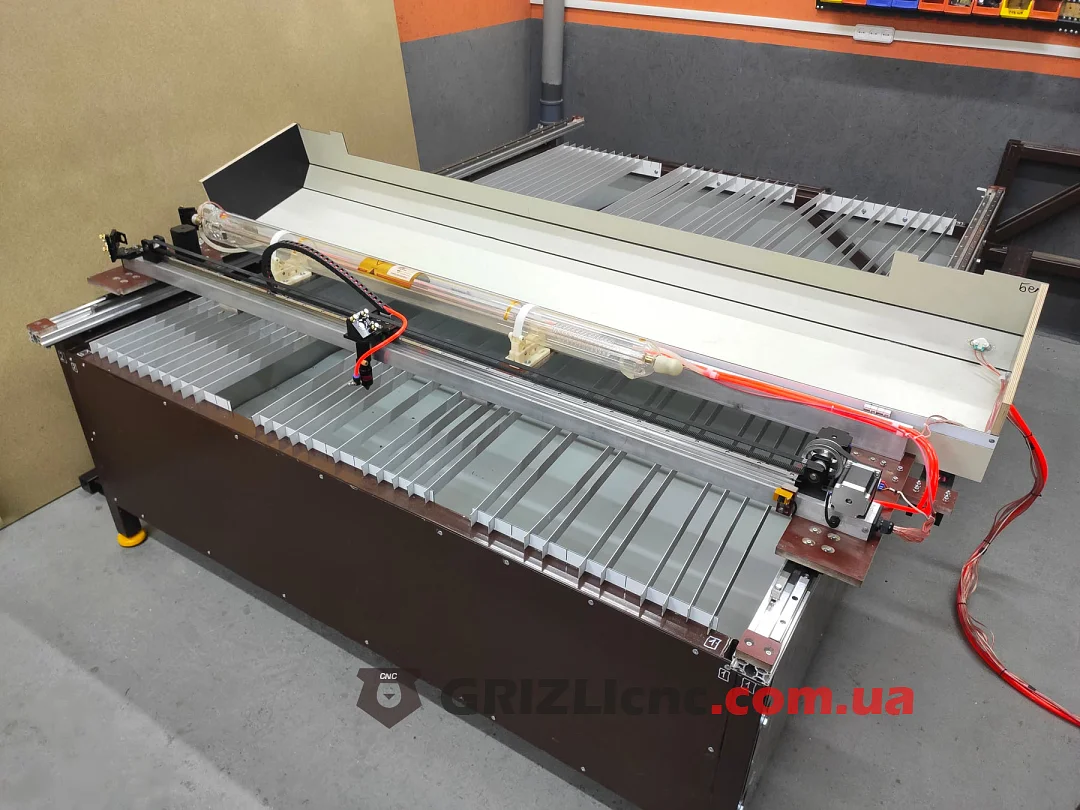

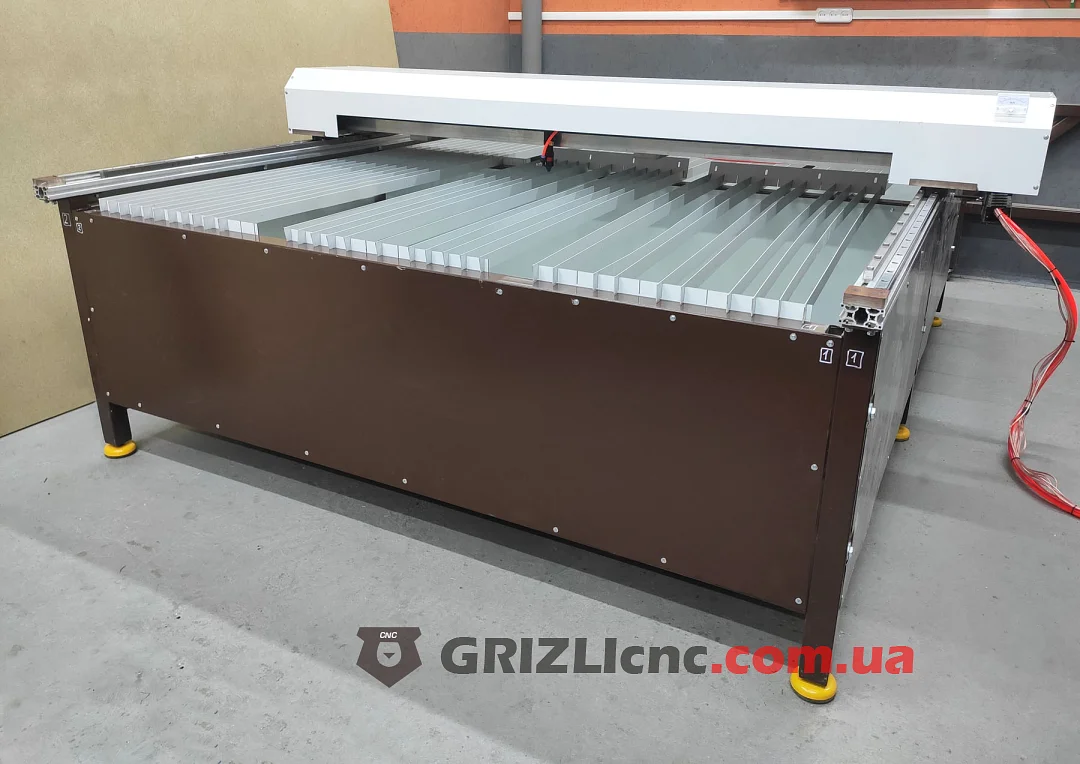

Основание сварено из стального профиля и стоит на регулируемых опорах. Стол собран из ламелей: материал лежит на рёбрах, а дым и искры уходят вниз. Стеклянная CO2-трубка с водяным охлаждением установлена внутри портала под съёмной крышкой и перемещается вместе с ним, поэтому луч проходит только вдоль портала до лазерной головки. На торце портала стоит амперметр для контроля тока трубки. Оси перемещаются по рельсовым направляющим HGH15 и HGH20, привод от шаговых двигателей через зубчатую рейку, нулевые положения задают индуктивные концевые датчики.

Контроллер AWC708

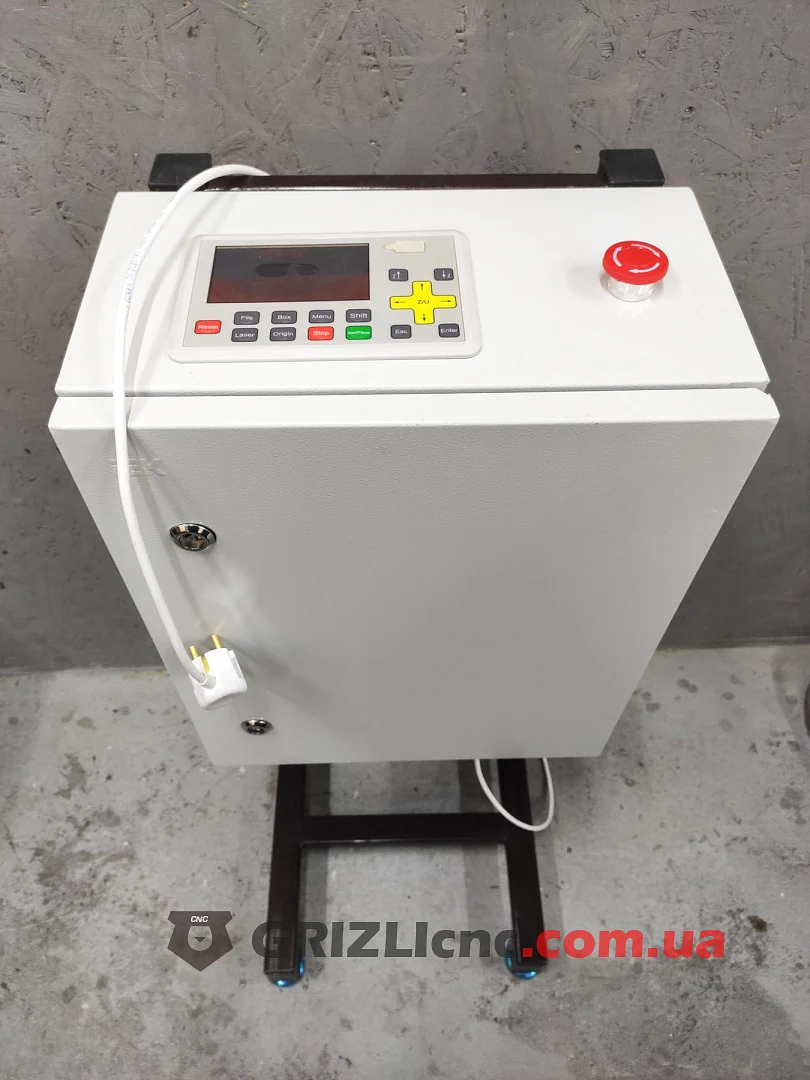

Электроника и контроллер AWC708 вынесены в отдельный шкаф на стойке с панелью управления и кнопкой аварийной остановки. Контроллер хранит загруженное задание в памяти и выполняет его с панели без постоянно подключённого компьютера, мощность и скорость задаются отдельно для каждого слоя.

Какие материалы обрабатывает

Станок режет и гравирует фанеру, древесину, МДФ, акрил, кожу, ткань, бумагу, картон и резину, гравирует стекло и камень. Большое поле подходит для раскроя листовых материалов, вывесок, деталей мебели и выкроек из ткани и кожи. Металл CO2-лазером не режут, а ПВХ и другие хлорсодержащие пластики обрабатывать нельзя: при нагреве они выделяют хлор.

Характеристики

Рекомендации

Станок открытого типа, поэтому в зоне работы находятся только люди в защитных очках для длины волны 10.6 мкм. Перед включением лазера убедитесь, что охлаждающая вода циркулирует. Над столом нужна мощная вытяжка, линзу и зеркала очищайте от нагара, а работающий станок не оставляйте без присмотра.
