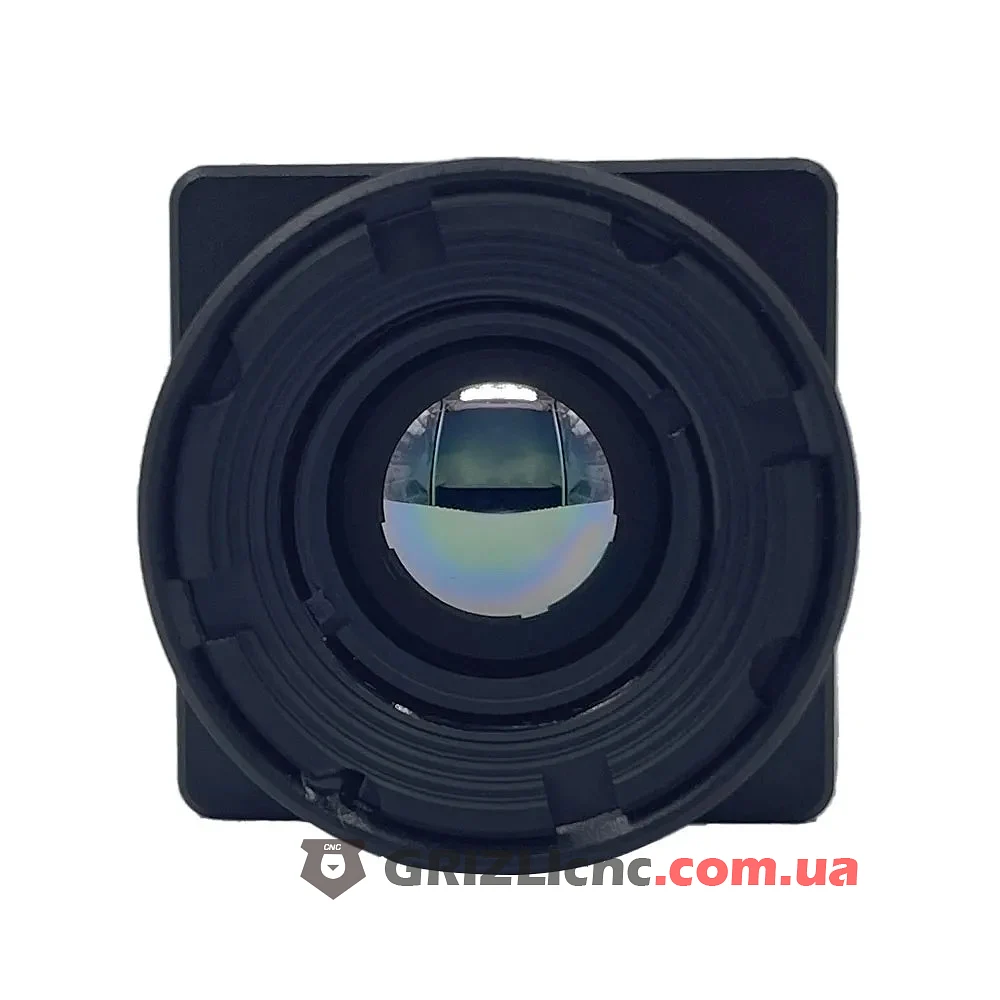

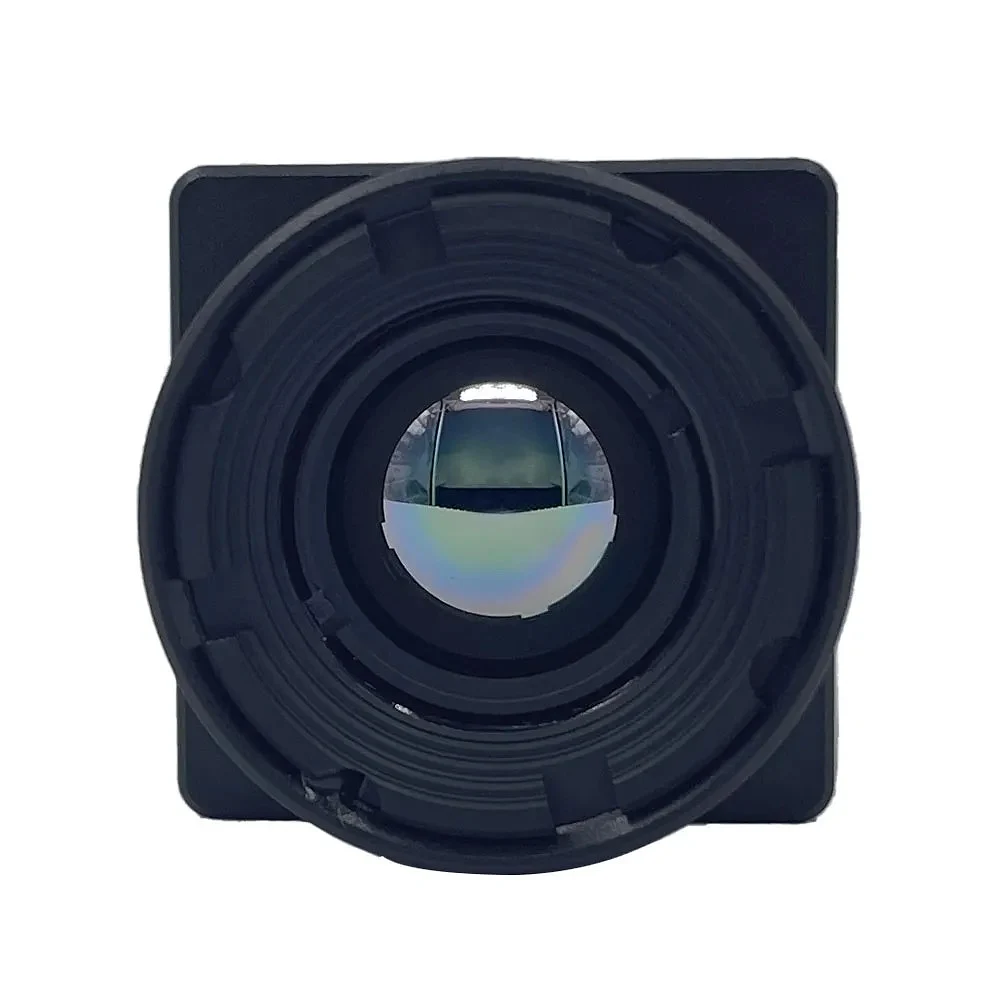

Термальная камера ночного видения для FPV дрона 640x512, объектив 9.1 мм, аналоговый выход CVBS

Термальная камера для FPV дрона с матрицей 640x512 пикселей, шагом пикселя 12 мкм и объективом с фокусным расстоянием 9.1 мм. Видео выдается аналоговым сигналом CVBS с частотой 25 кадров/с, поэтому камера подключается к аналоговому видеопередатчику так же, как обычная FPV камера. Термическая чувствительность менее 50 мК, питание 4.5-6 В, размер корпуса 21x21 мм.

Что такое термальная камера

Термальная камера (тепловизор) строит изображение не по отраженному свету, а по собственному тепловому излучению предметов. Люди, животные, работающие двигатели и нагретые поверхности выделяются на фоне более холодного окружения, поэтому камера видит в полной темноте без подсветки. Чувствительность менее 50 мК означает, что матрица различает перепад температуры меньше 0.05 °C, и на картинке видны даже слабые тепловые контрасты.

Угол обзора и детализация

При матрице 640x512 с шагом 12 мкм и объективе 9.1 мм угол обзора составляет 46° по горизонтали и 37° по вертикали. Один пиксель охватывает угол 1.3 мрад: на расстоянии 100 м в кадр по ширине попадает полоса 84 м, а один пиксель соответствует 13 см. Человек шириной 0.5 м на этой дистанции занимает 4 пикселя в ширину. По сравнению с камерами 256x192 матрица 640x512 дает в 6.7 раза больше пикселей, поэтому при том же угле обзора объекты различаются на большем расстоянии.

Подключение

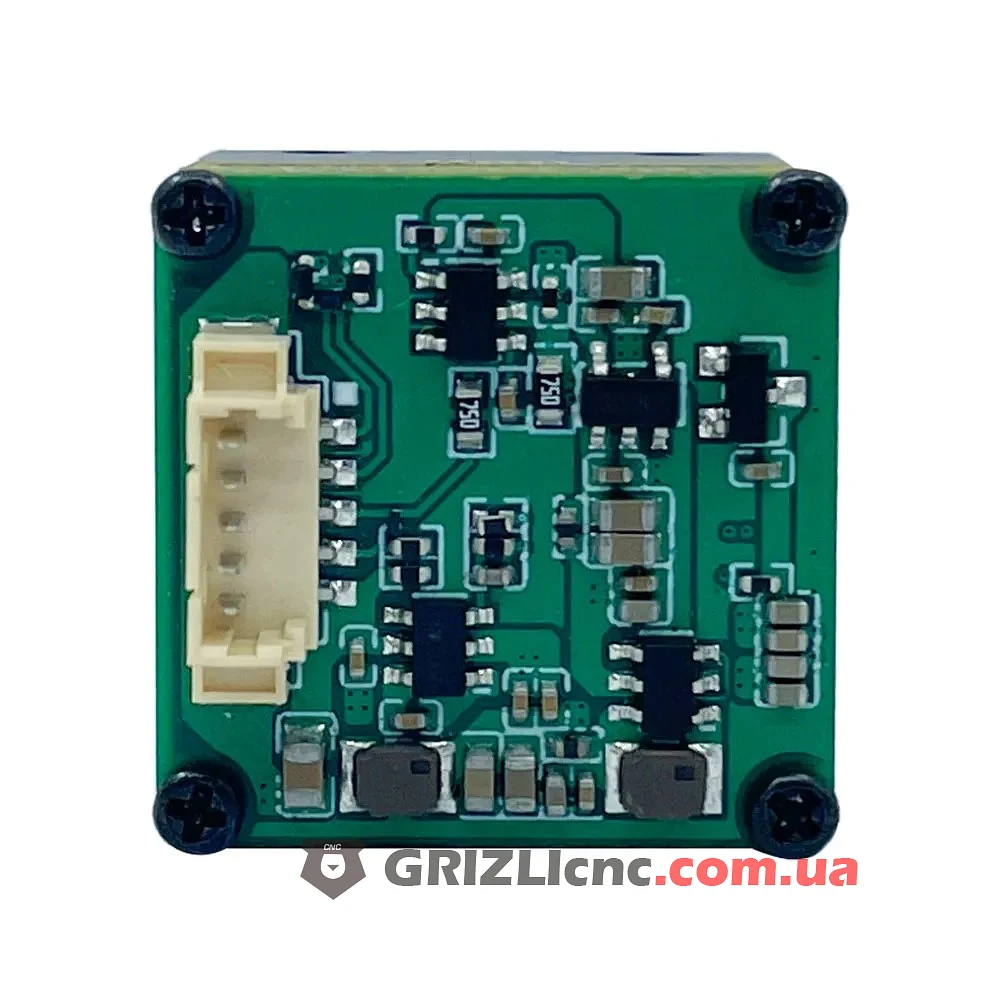

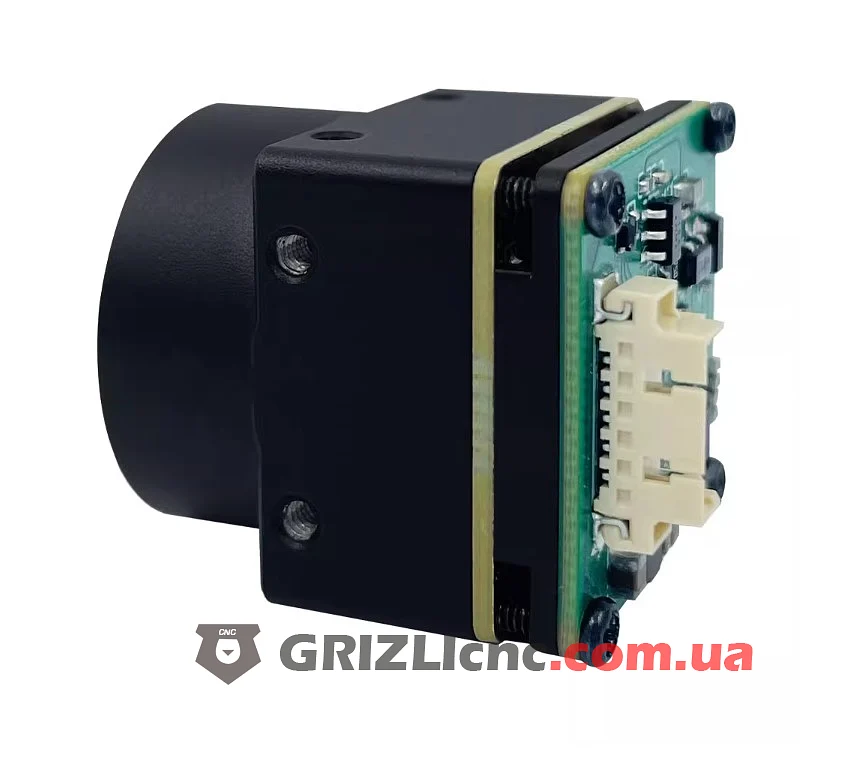

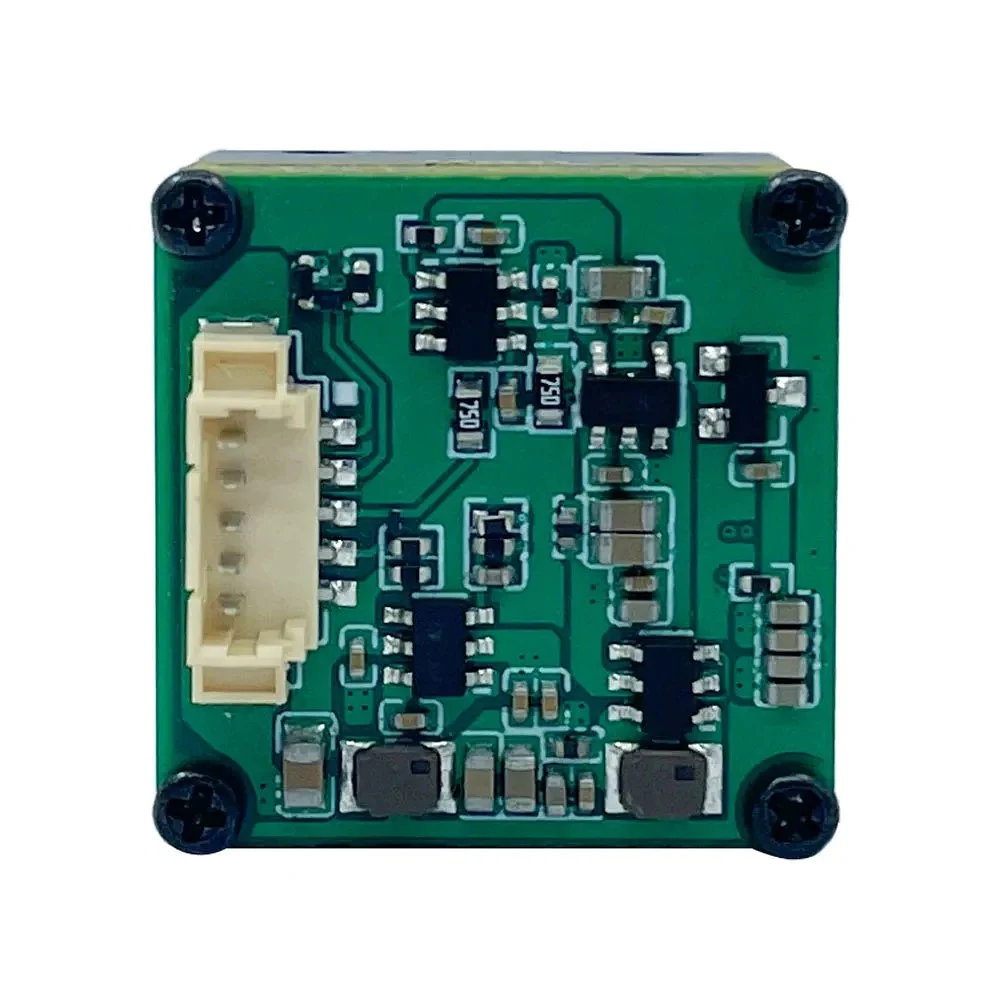

Камера подключается через 5-контактный разъем на задней плате:

• VCC-5V - питание 5 В;
• GND - общий провод;
• CVBS - аналоговый видеосигнал, идет на видеовход видеопередатчика или полетного контроллера с OSD;
• UART-TXD и UART-RXD - последовательный интерфейс для обмена командами с модулем.

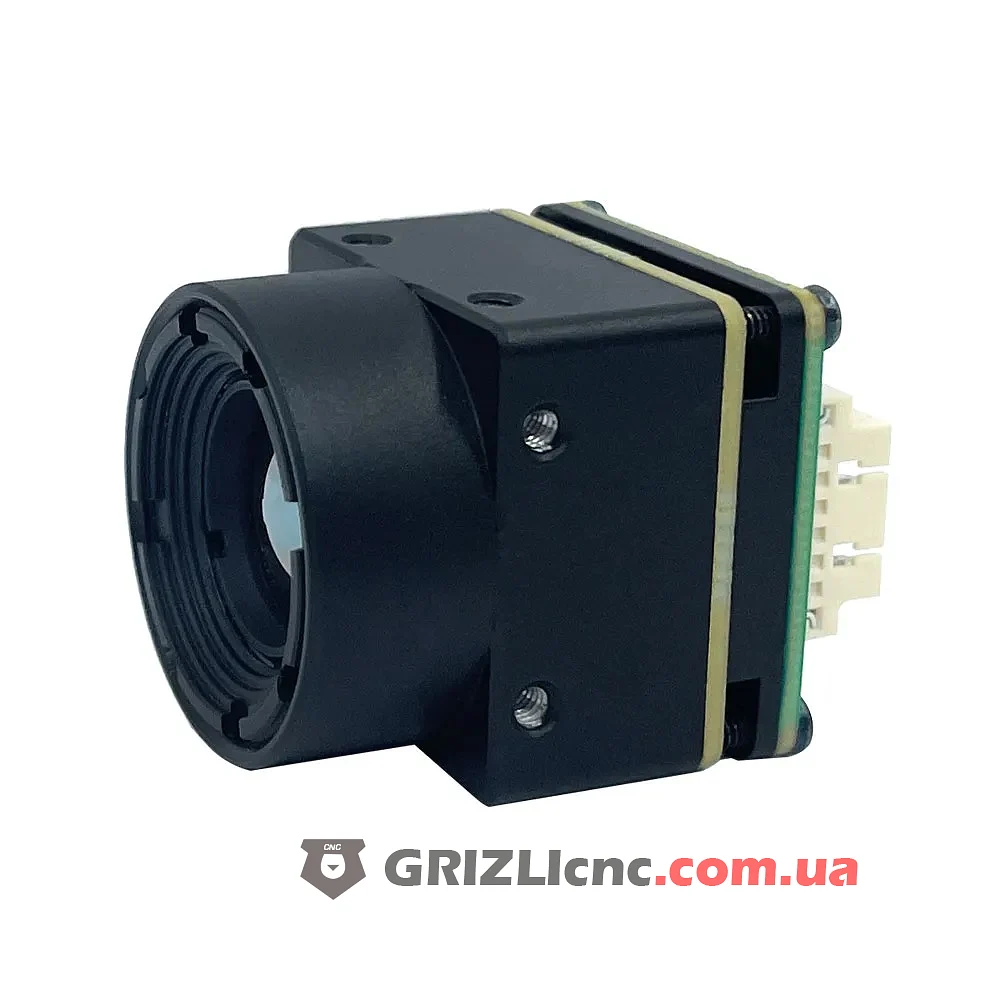

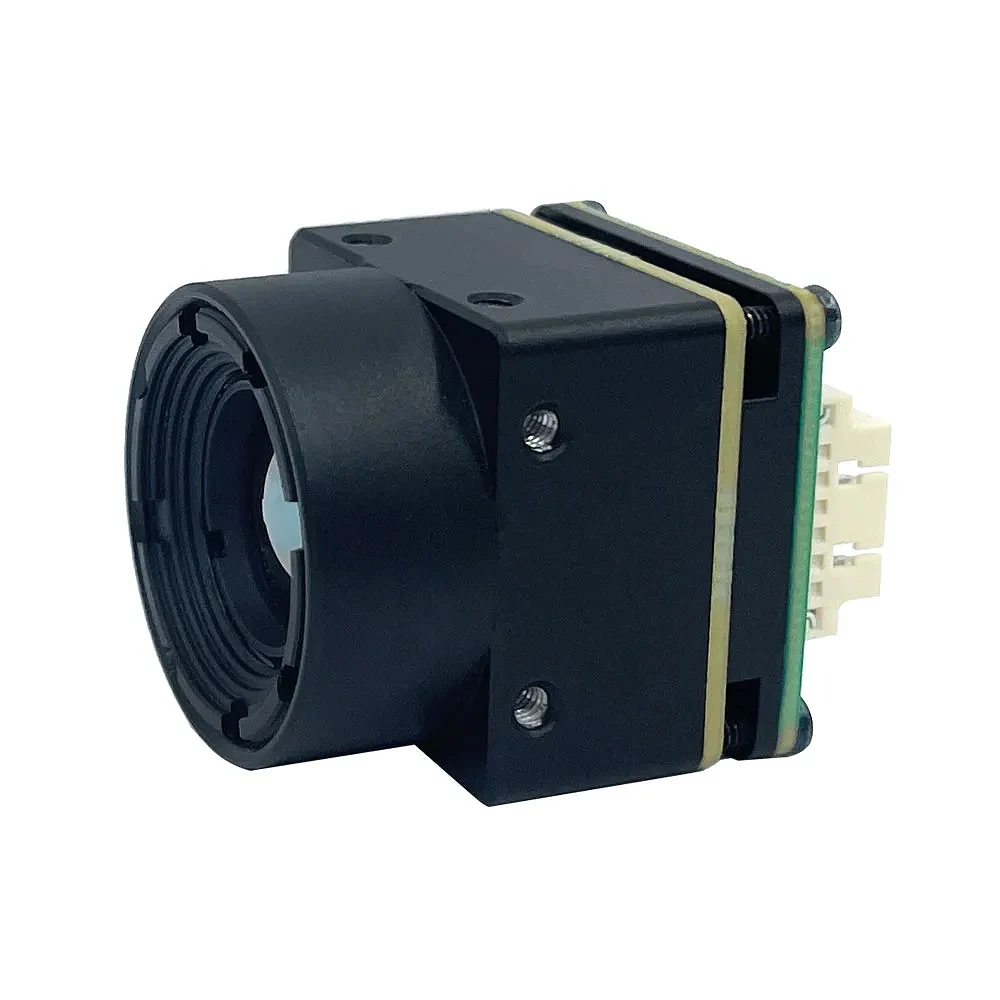

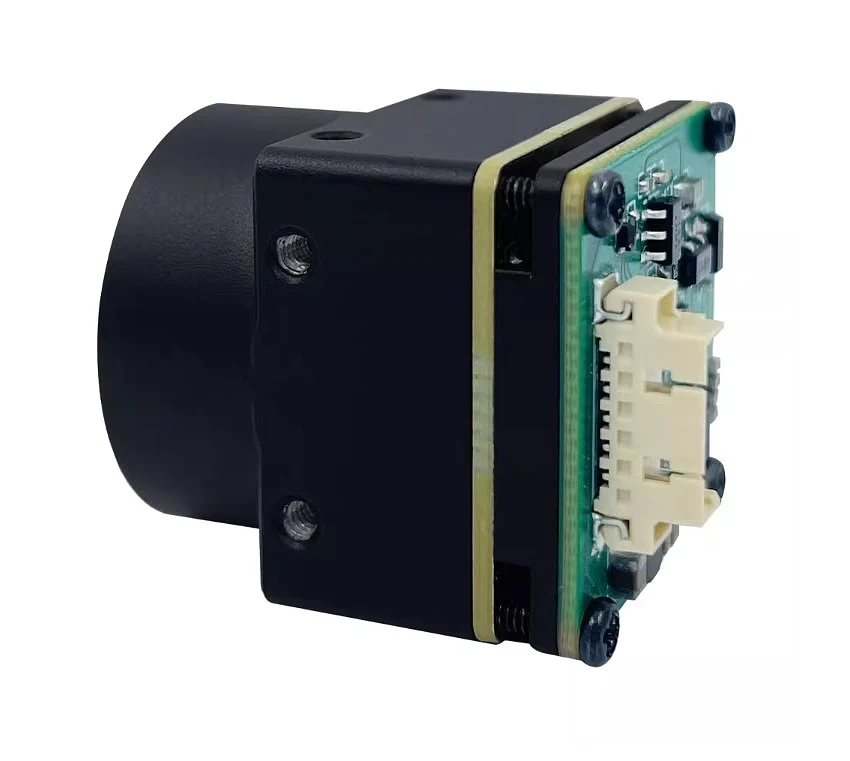

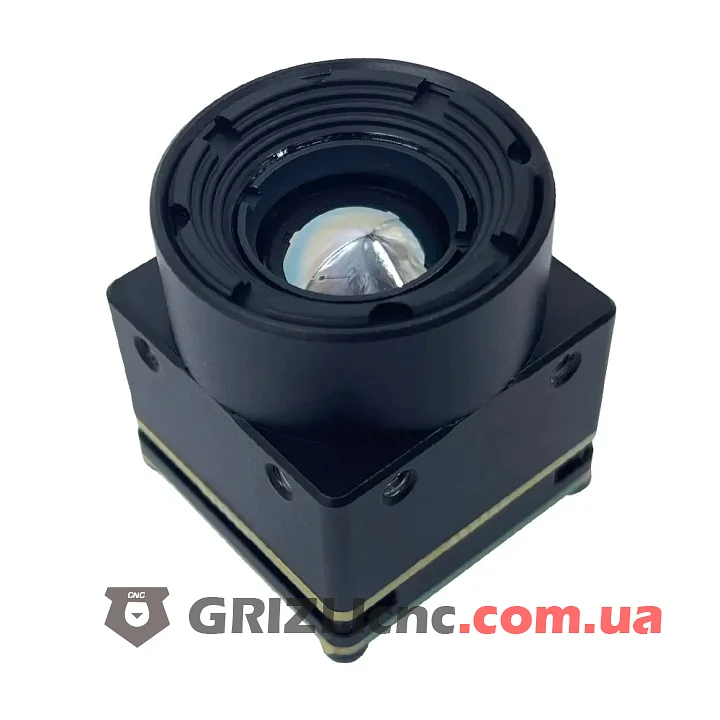

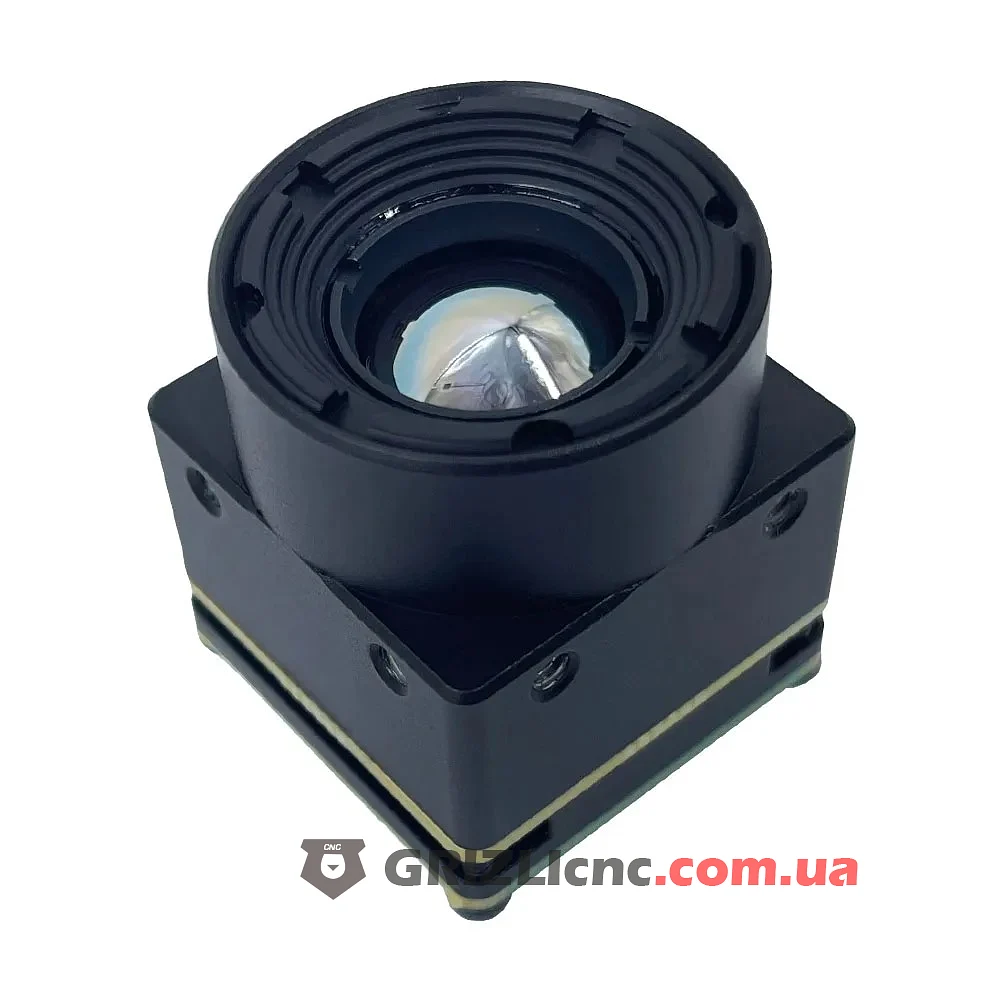

По бокам корпуса есть резьбовые отверстия для крепления камеры в раме или на подвесе.

Рекомендации

• Питайте камеру от стабилизированной линии 5 В полетного контроллера или видеопередатчика: допустимый диапазон 4.5-6 В, а напряжение аккумулятора дрона выше, поэтому напрямую к нему камеру не подключают.
• Не ставьте перед объективом стекло или прозрачный пластик: тепловое излучение через них не проходит, и камера увидит только саму защиту.
• Держите провода видеосигнала подальше от силовых проводов регуляторов, чтобы на картинке не было помех.
