Счётчик моточасов GV13T 220 В это панельный прибор, который показывает напряжение и частоту однофазной сети 230 В, общую наработку оборудования и время текущего включения. Он питается от той сети, которую измеряет, поэтому отдельный блок питания не нужен. Исполнение на 220 В работает в диапазоне 185-265 В и подключается между фазой и нулём.
Что показывает прибор

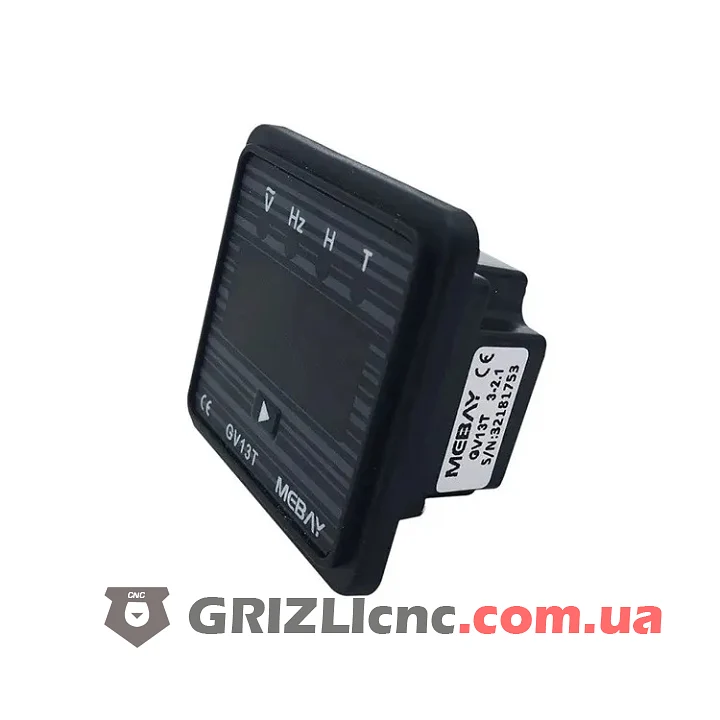

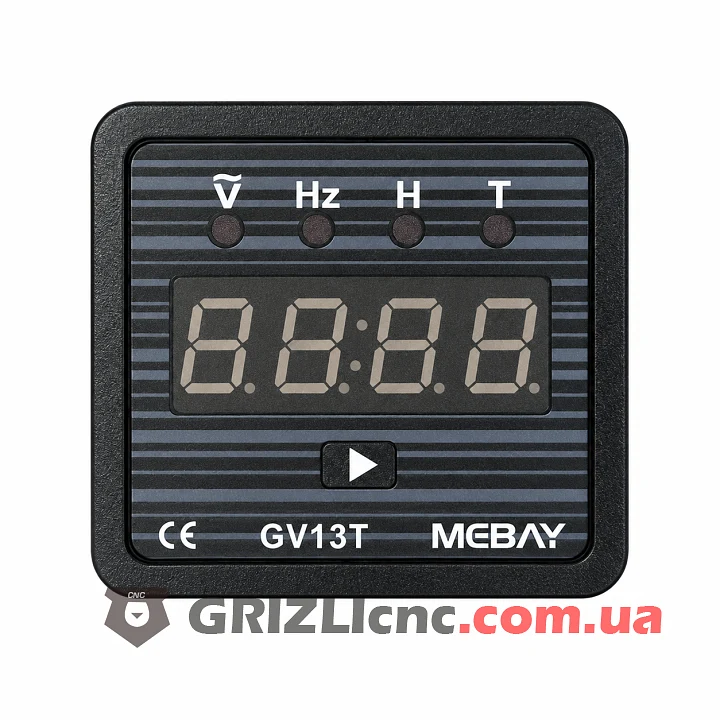

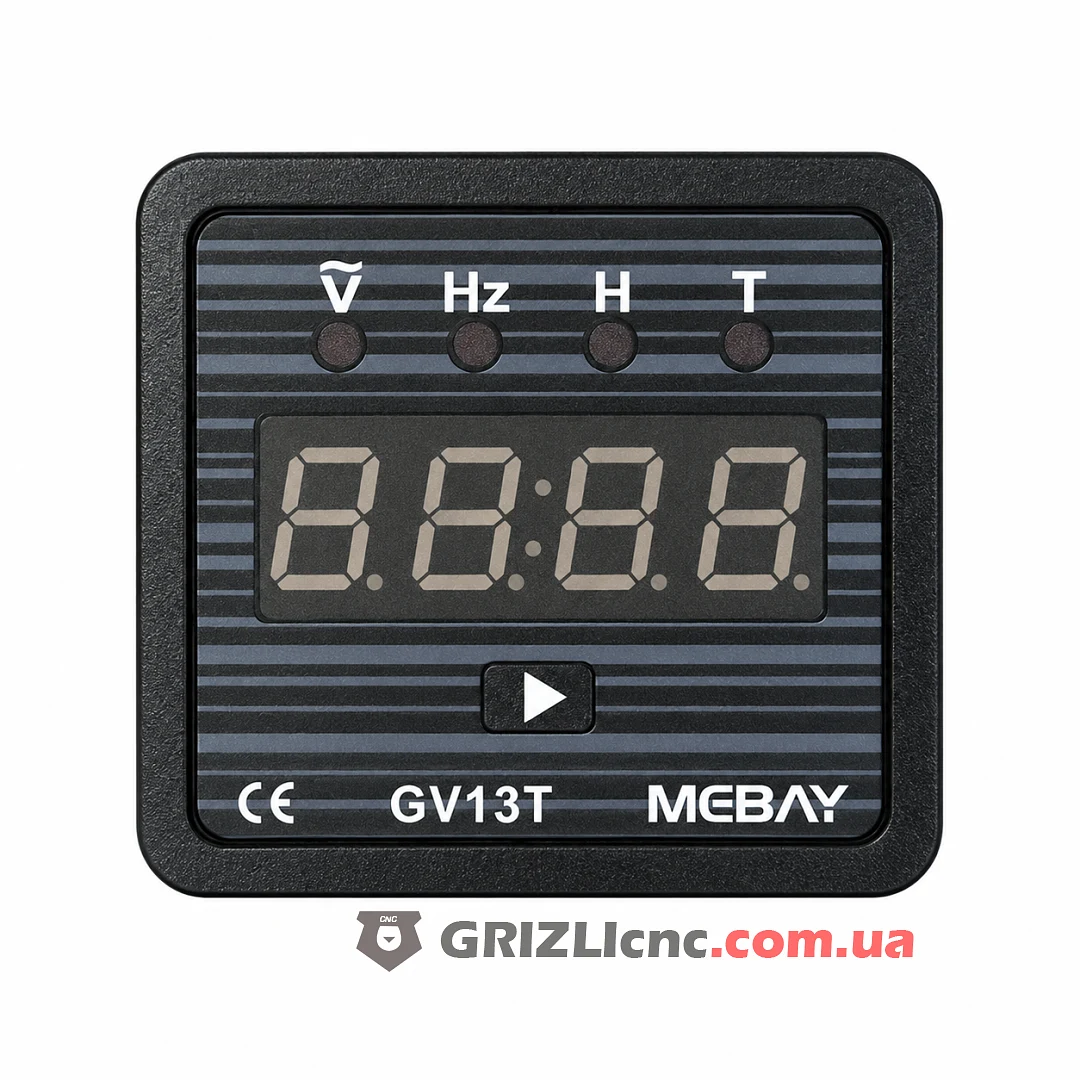

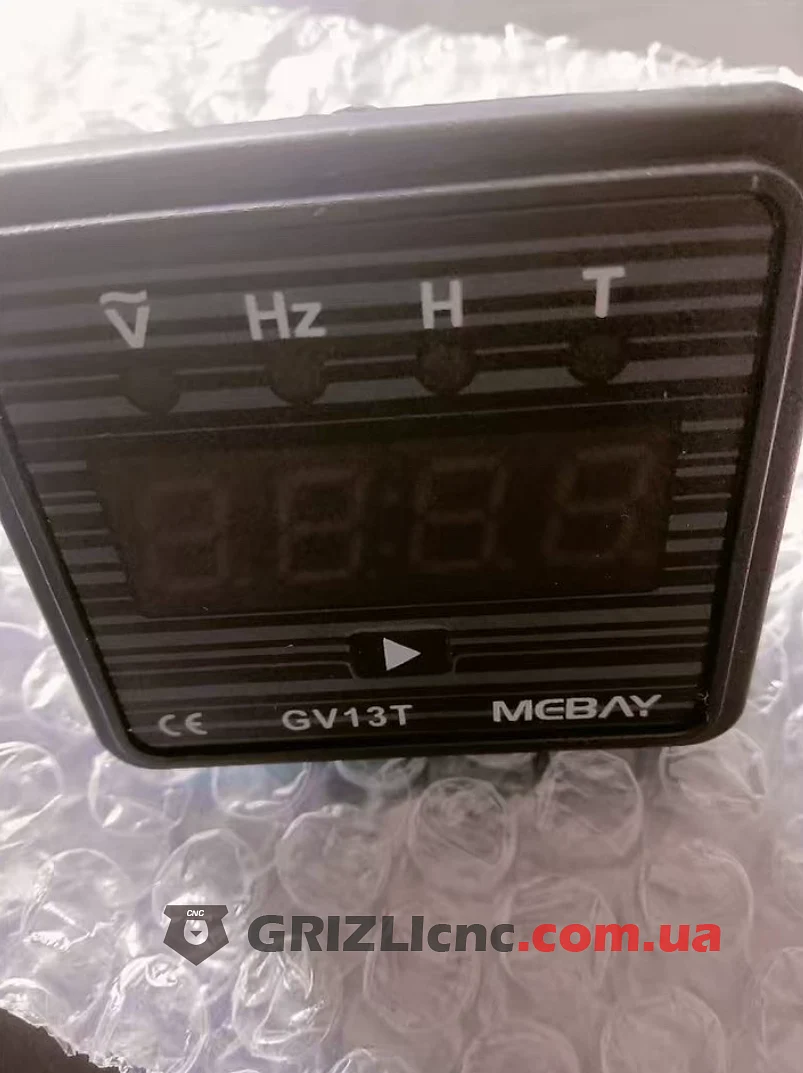

На лицевой панели четырёхразрядный светодиодный индикатор, четыре светодиода режимов и кнопка, которой выбирают режим. Над индикатором логотип MEBAY: модель GV13T выпускает китайская компания Chongqing Mebay Technology, изначально для панелей дизельных генераторов.
- V. Напряжение сети в вольтах, показание обновляется раз в 5 с.
- Hz. Частота сети в герцах, обновляется раз в 5 с.
- H. Общая наработка от 0 до 9999 ч, обновляется раз в 2 с.
- T. Время текущего включения.
Погрешность измерения ±0.5%. Прибор считает время только пока на клеммах есть напряжение: при отключении сети индикатор гаснет, а счёт останавливается.
Зачем он на станке ЧПУ
По счётчику моточасов удобно вести обслуживание по наработке: смазку направляющих и винтов, замену фильтров, проверку шпинделя. Интервалы берут из руководств на узлы, а прибор показывает, сколько часов прошло с прошлой операции. Вольтметр показывает просадки сети, из-за которых частотный преобразователь и блоки питания уходят в ошибку, а частотомер нужен при работе станка от генератора.
Подключение

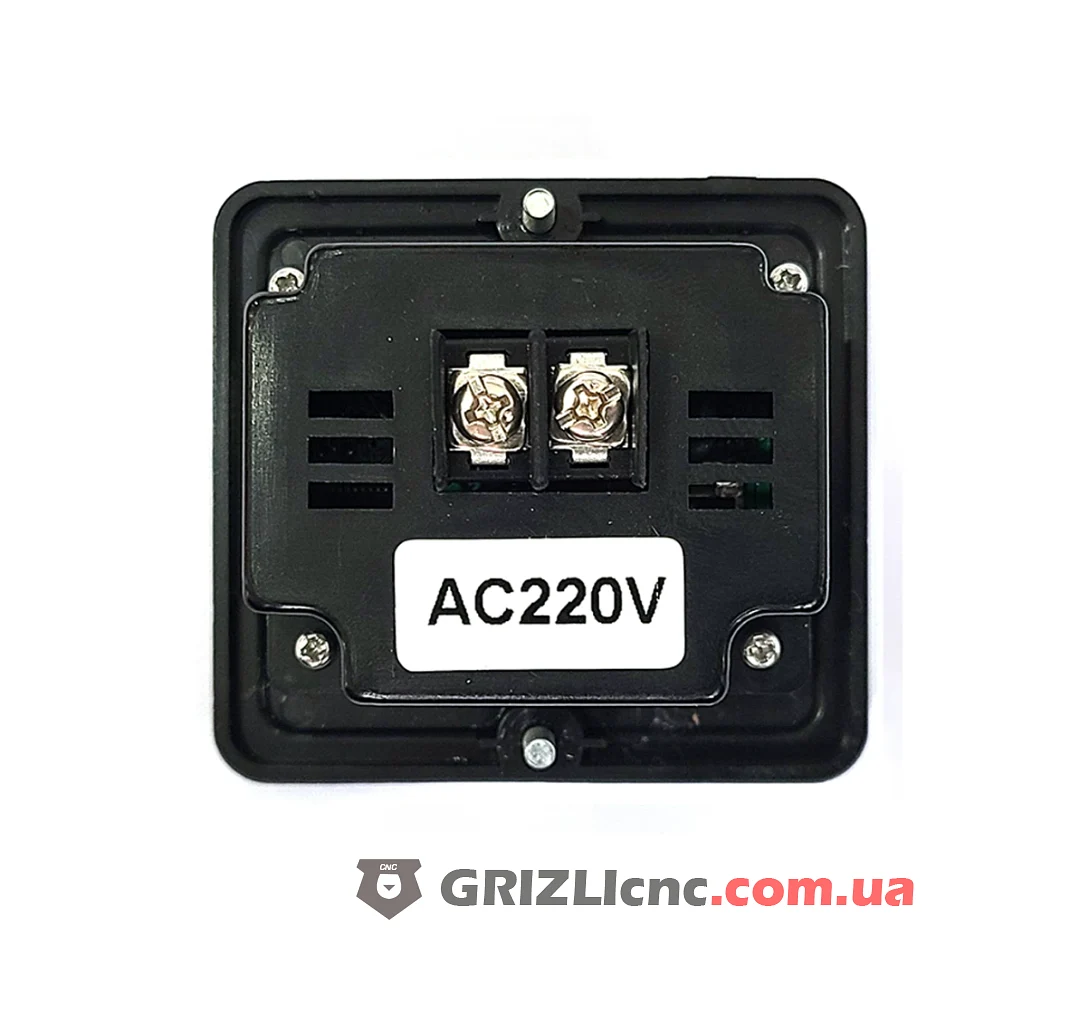

На задней стенке две винтовые клеммы. Прибор подключают параллельно нагрузке между фазой и нулём, через отдельный предохранитель. Если подключить его после вводного автомата, он будет считать всё время, пока станок включён. Если после контактора шпинделя, он посчитает только время работы шпинделя. Подключать его между двумя фазами нельзя: там 400 В, а предел прибора 265 В.
Ставить прибор на выход частотного преобразователя нельзя: там широтно-импульсное напряжение с изменяемой частотой, на которое он не рассчитан. Подключение выполняют только при снятом напряжении.
Монтаж и условия работы

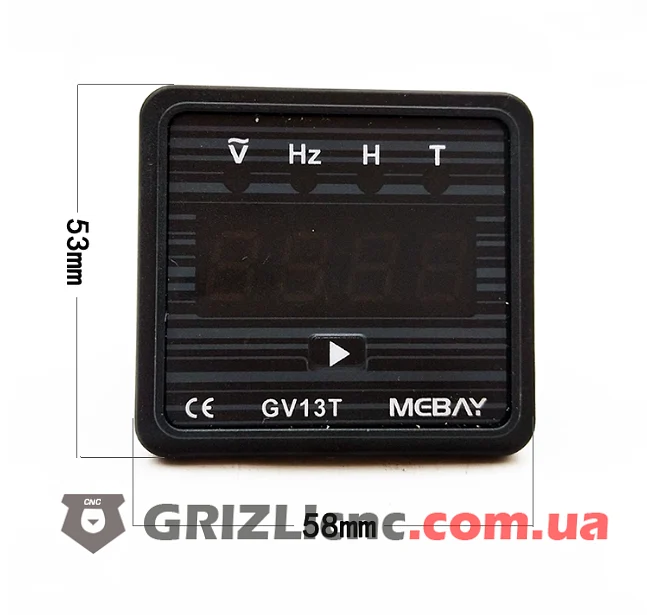

Корпус 58x54x41 мм (ширина, высота, глубина) ставят в вырез 47x37 мм в двери электрошкафа или пульта. Масса 45 г, потребляемая мощность не больше 1 Вт, рабочая температура от -20 до +75 °C. За дверью нужно оставить место под глубину корпуса и подводящие провода.

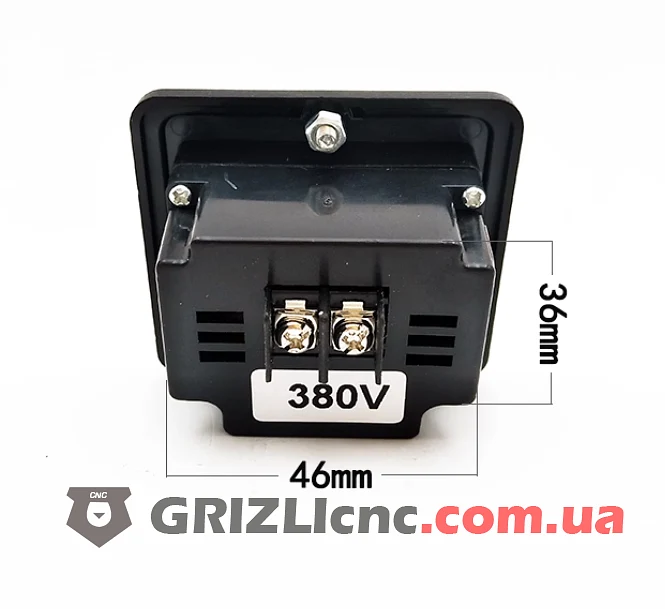

Для сети с напряжением между двумя фазами выпускается исполнение GV13T на 380 В с диапазоном 280-450 В. Исполнение указано на наклейке на задней стенке прибора.
