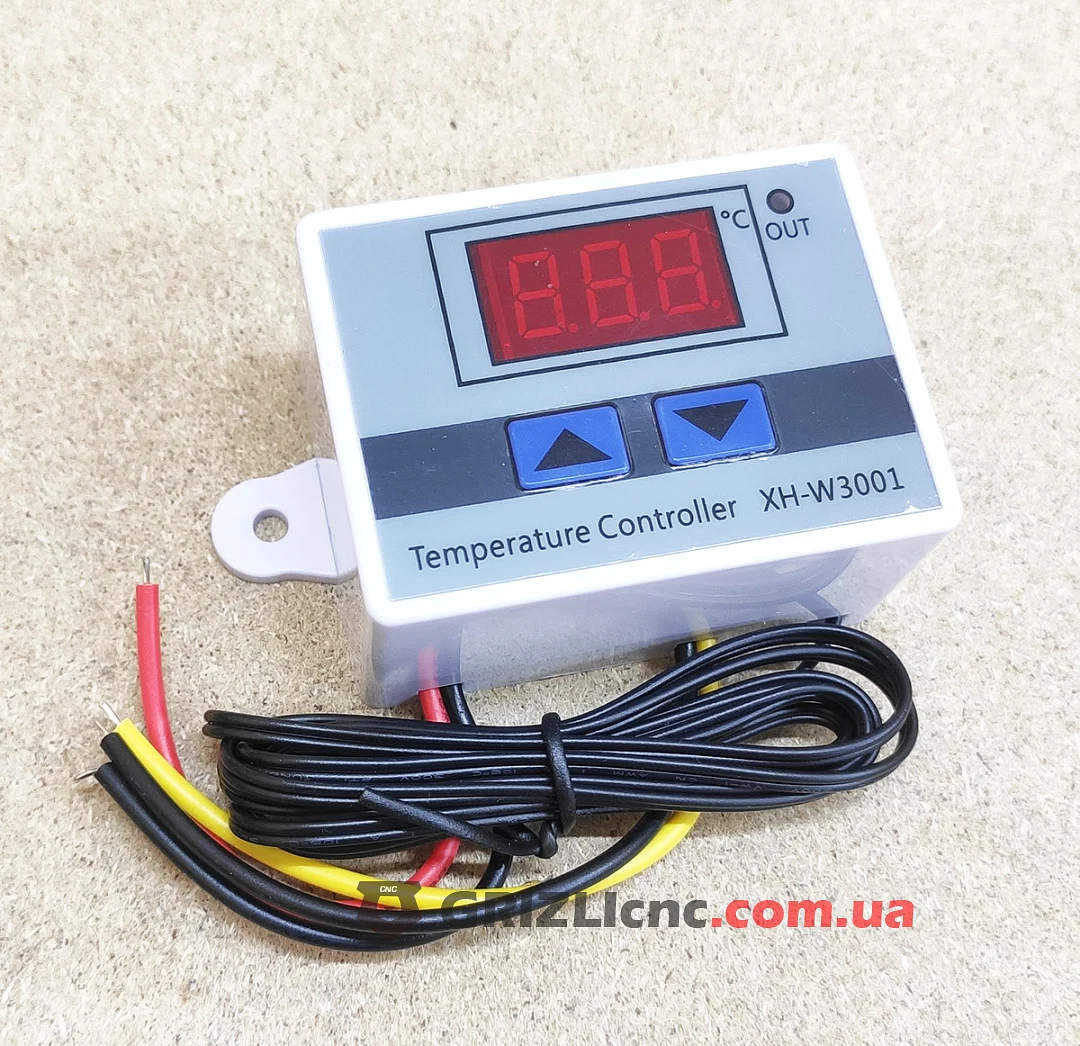

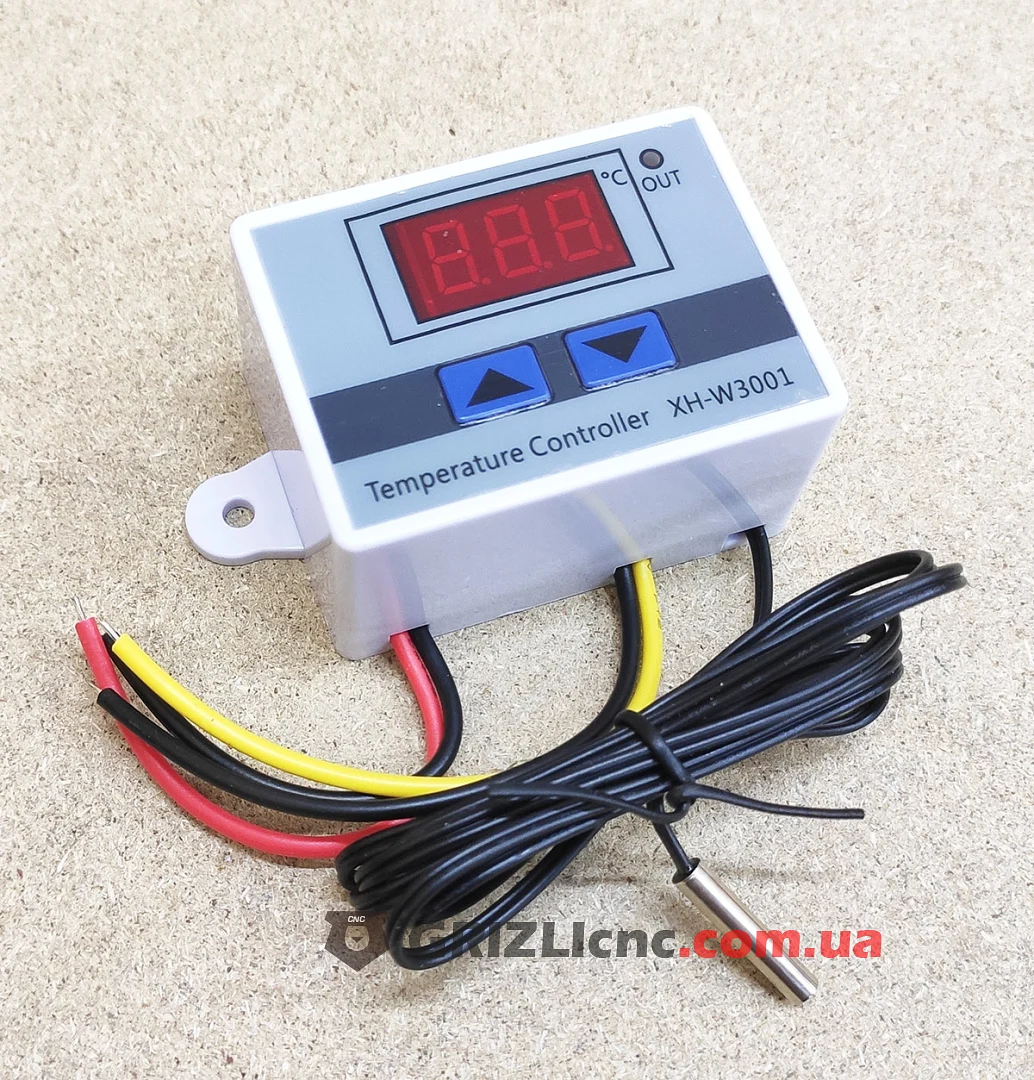

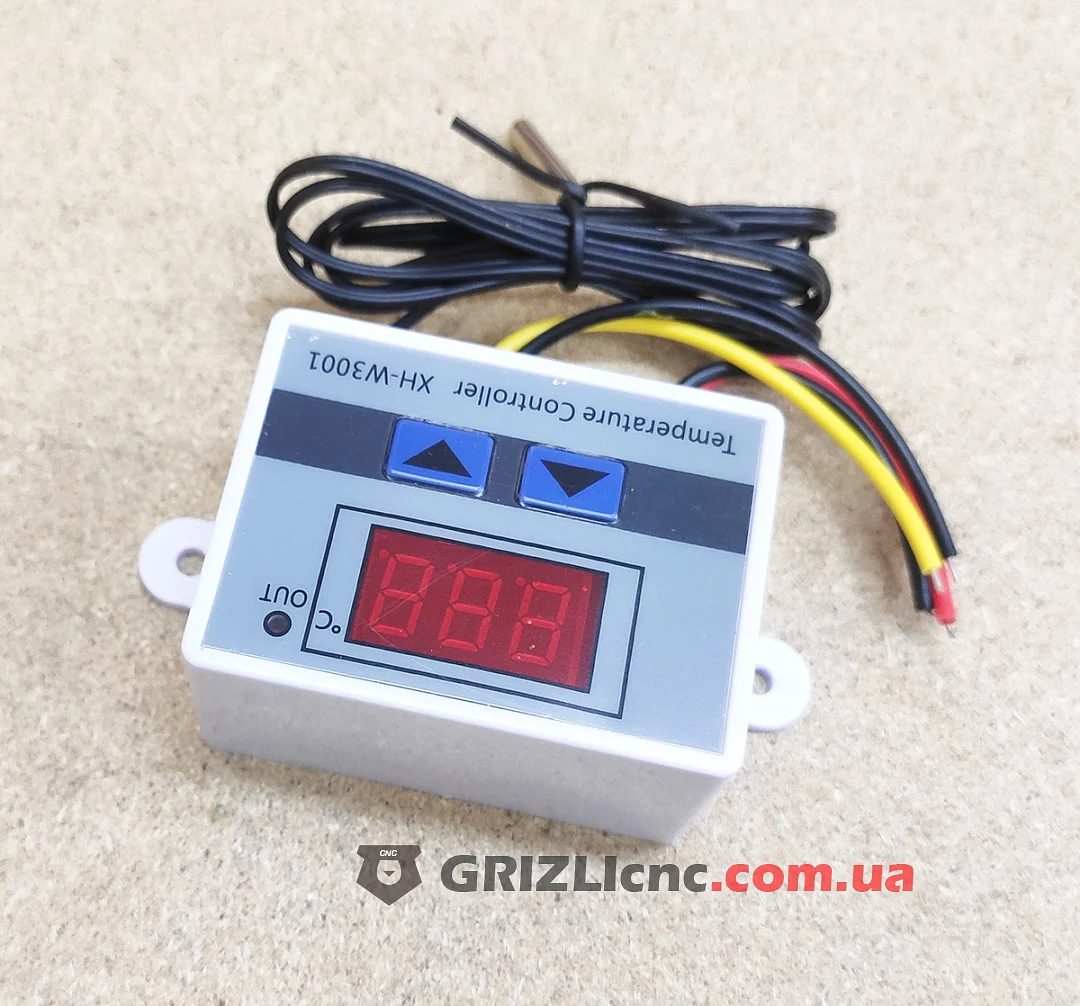

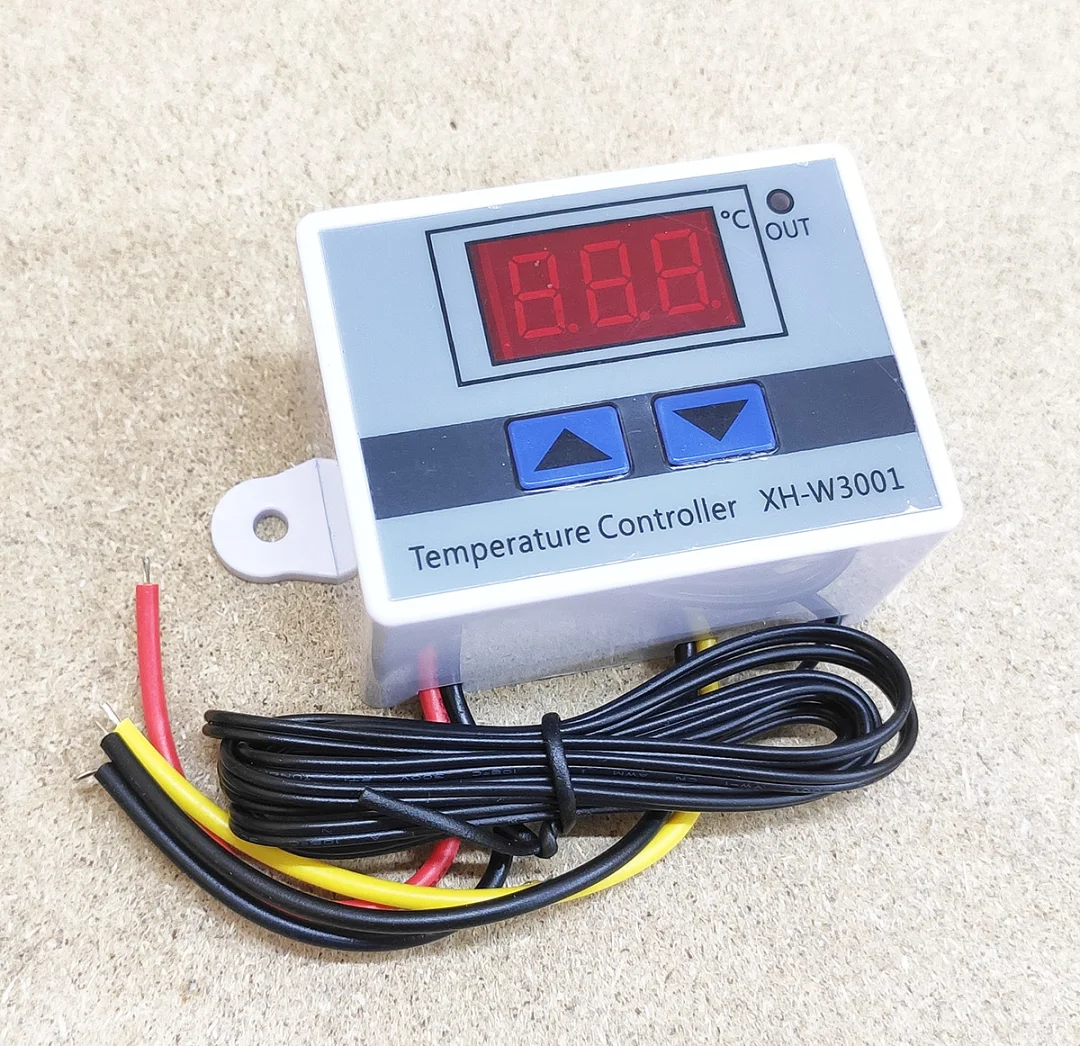

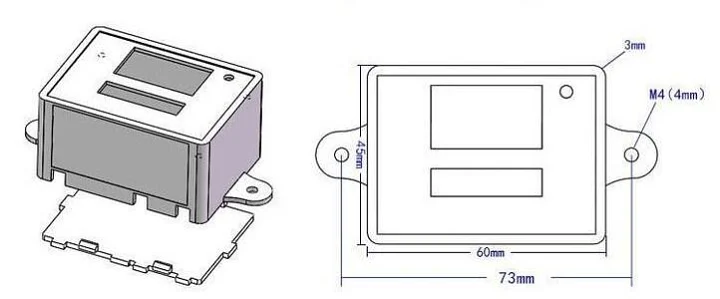

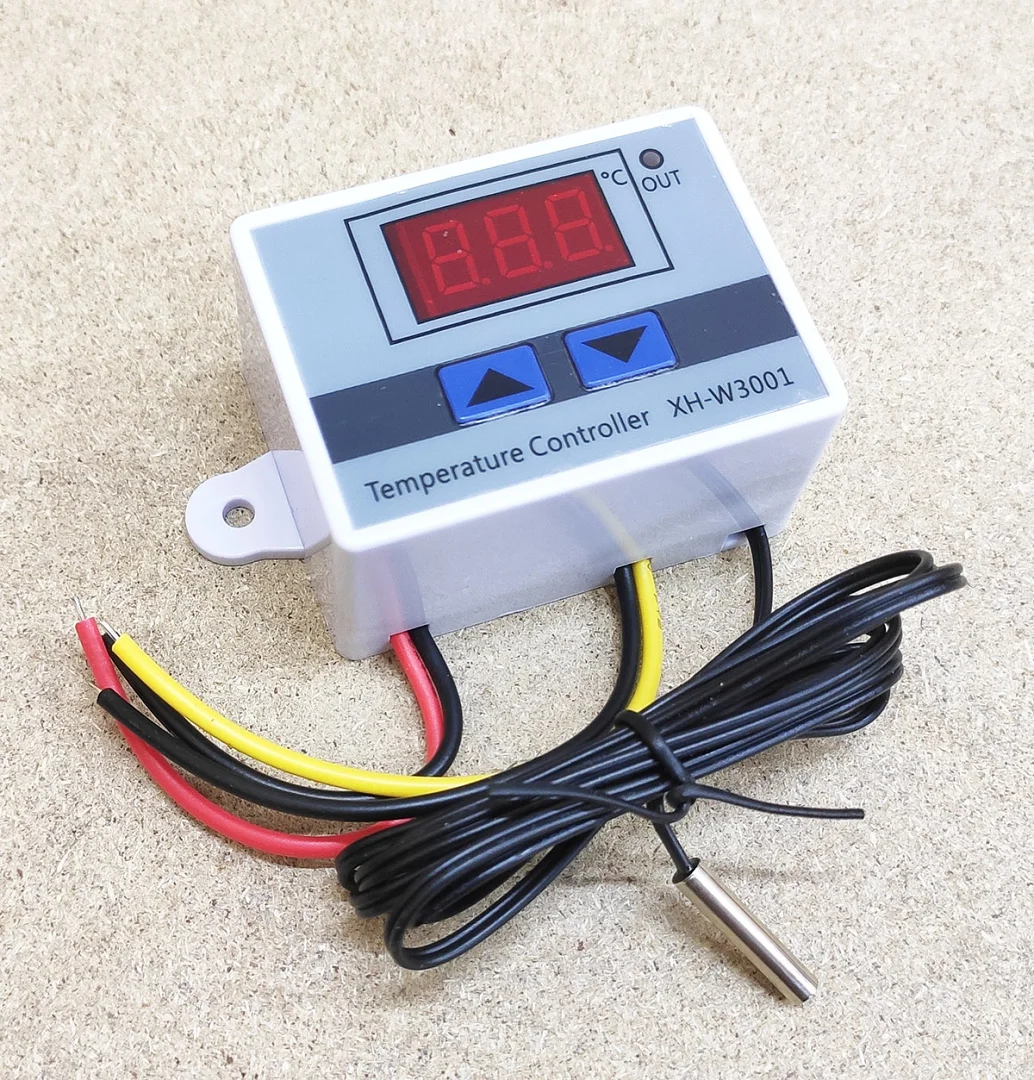

Электронный терморегулятор XH-W3001 с цифровым индикатором для сети 220 В. Он измеряет температуру выносным датчиком NTC 10K в металлической гильзе и сам включает или выключает нагрузку до 10 А и 1500 Вт. Диапазон измерения и регулирования -50...110 °C, шаг 0.1 °C. Корпус 60x45x31 мм с ушками под винты M4.
Для чего на станке
На станке ЧПУ терморегулятор управляет охлаждением: включает вентилятор радиатора или насос системы водяного охлаждения шпинделя, когда вода нагрелась, и выключает, когда остыла. Его же применяют для вентиляции шкафа управления или подогрева помещения и ёмкостей с жидкостью.
Настройка
Задаются две температуры: включения и выключения. Короткое нажатие кнопки «вверх» показывает температуру включения, долгое нажатие переводит в её настройку; кнопка «вниз» так же показывает и настраивает температуру выключения. Если температура включения ниже температуры выключения, регулятор работает на нагрев: включает нагрузку при остывании и выключает при нагреве. Если выше, работает на охлаждение. Разница между двумя значениями задаёт гистерезис и не даёт нагрузке часто щёлкать.
Подключение

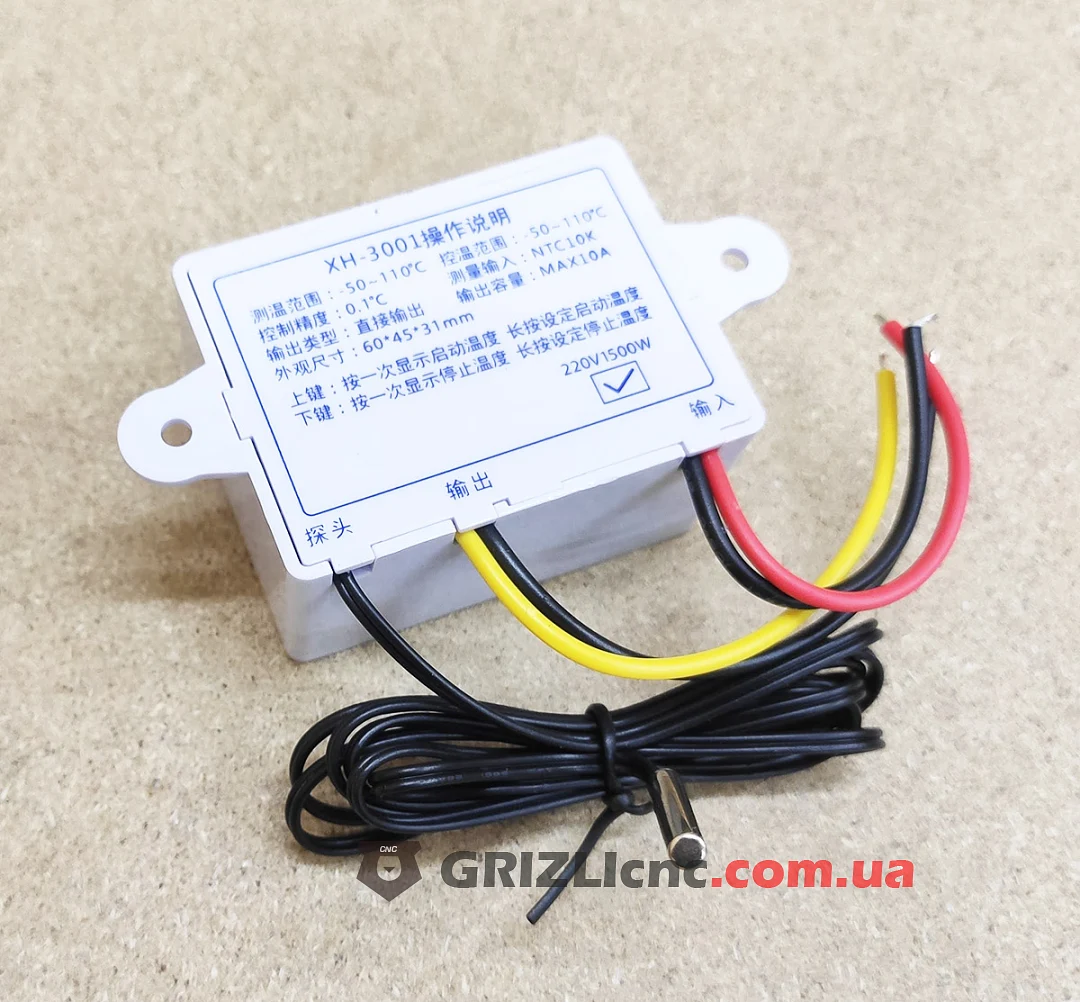

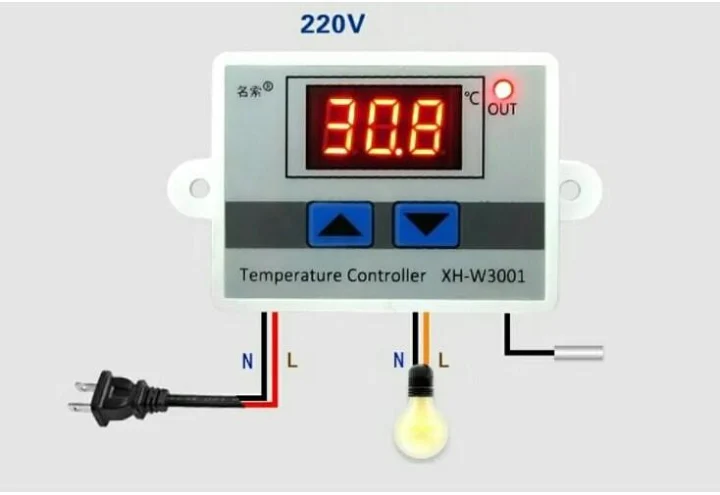

Из корпуса выходят три группы проводов: вход питания 220 В (красный L, чёрный N), выход на нагрузку (жёлтый L, чёрный N) и провод датчика. Выход прямой: на нём появляется сетевое напряжение 220 В, поэтому нагрузку на 220 В подключают к нему напрямую. Нагрузку больше 10 А или трёхфазную подключают через контактор. Все соединения выполняйте при отключённой сети и изолируйте их.
