Плата расширения CNC Shield V3 ставится сверху на плату, совместимую с Arduino Uno, и вместе с прошивкой GRBL превращает её в контроллер станка с ЧПУ. Это совместимая копия по схеме CNC Shield V3.00, разработанной Protoneer, а не плата производства Protoneer.
Что такое CNC Shield
Плата разводит выводы Arduino на гнёзда модулей драйверов шаговых двигателей, клеммы питания и штыри для концевиков и кнопок. По документации Protoneer схема CNC Shield V3 совместима с GRBL, а четвёртая ось A повторяет ось X, Y или Z либо управляется выводами D12 и D13.

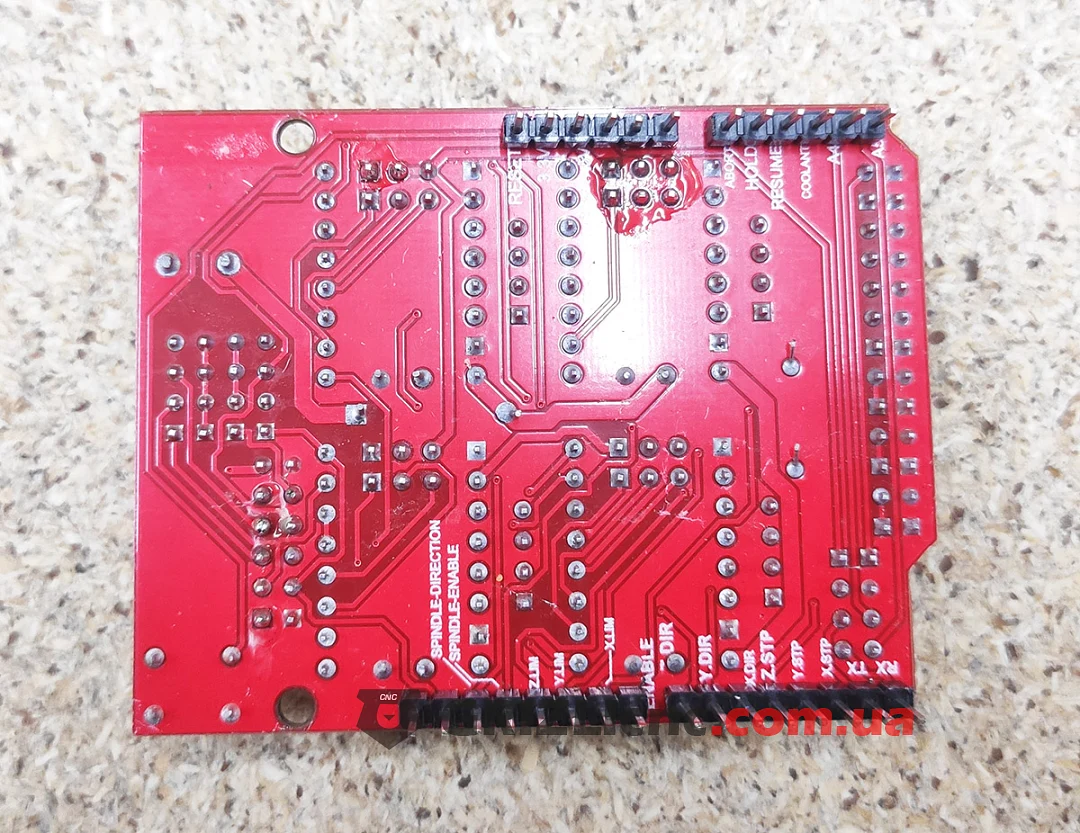

Конструкция платы

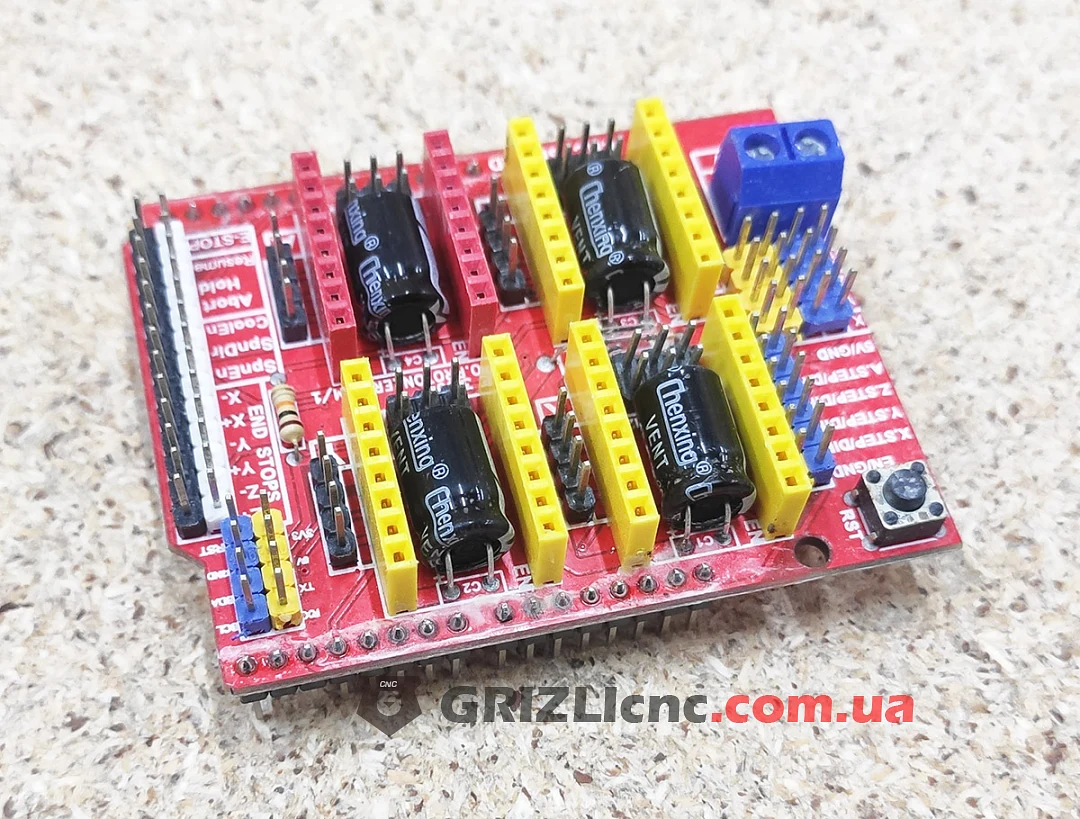

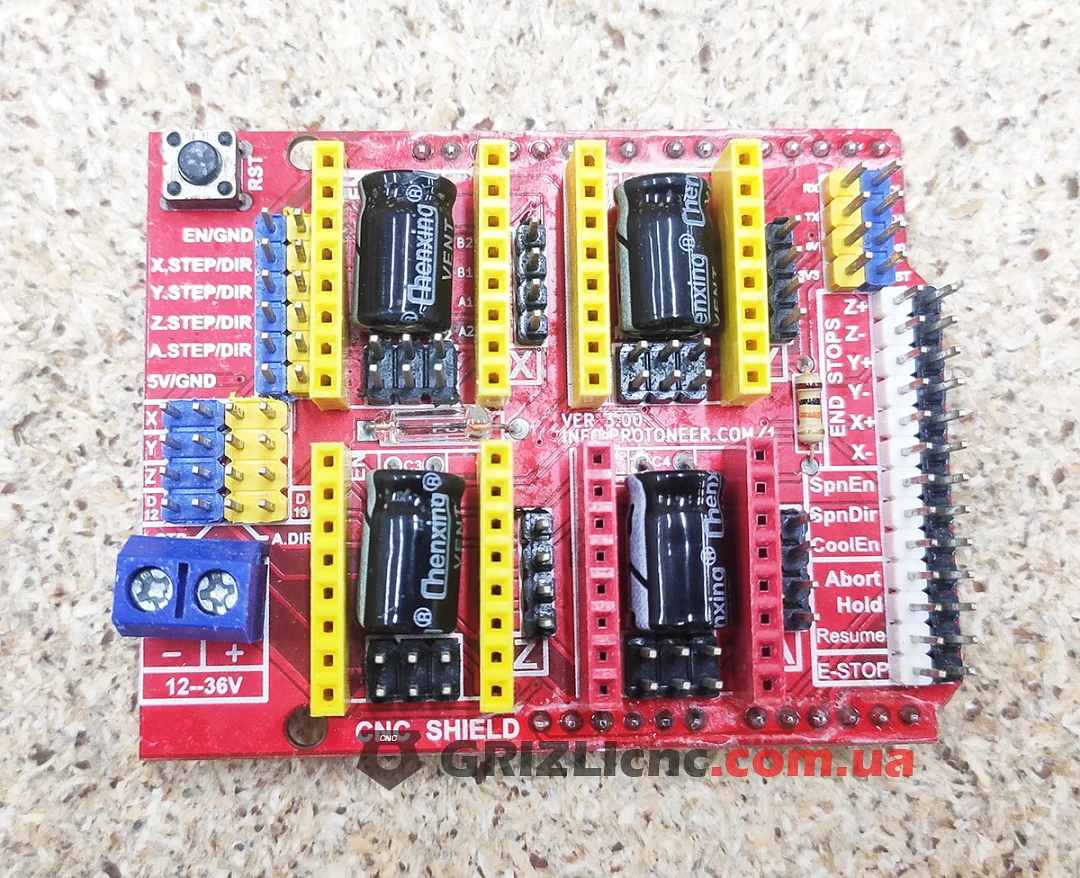

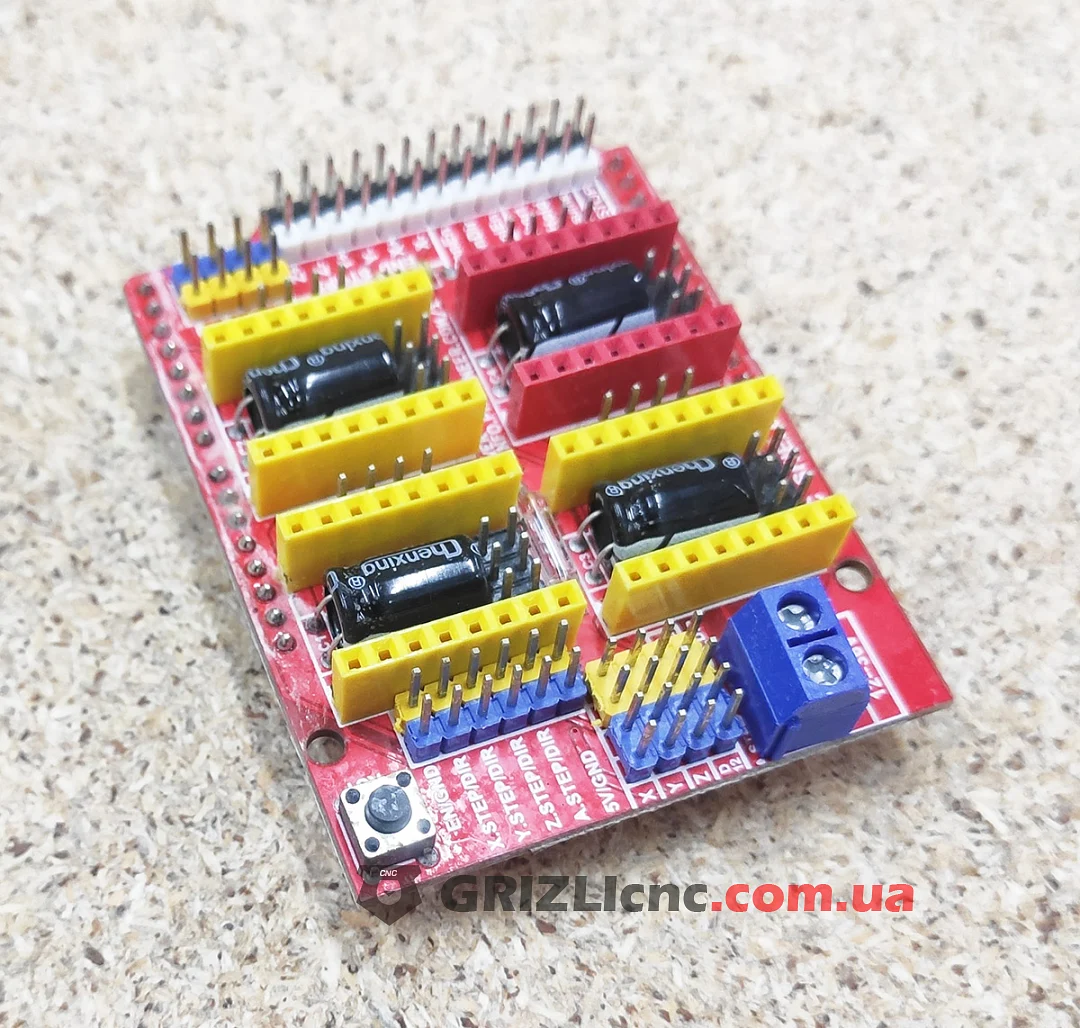

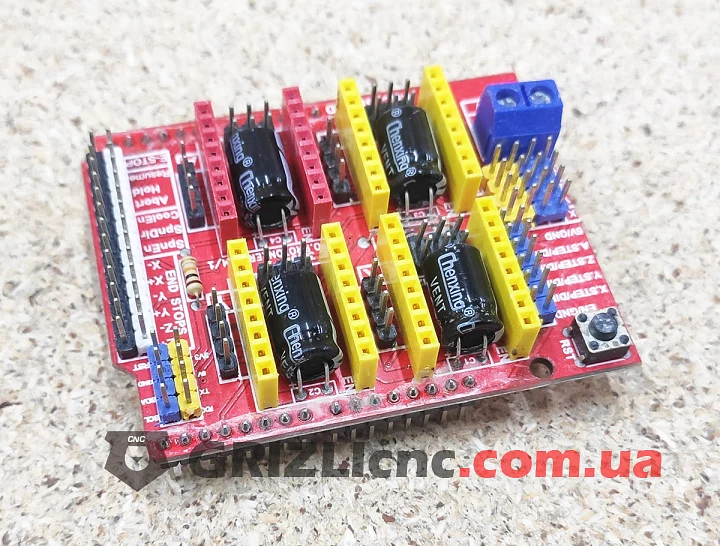

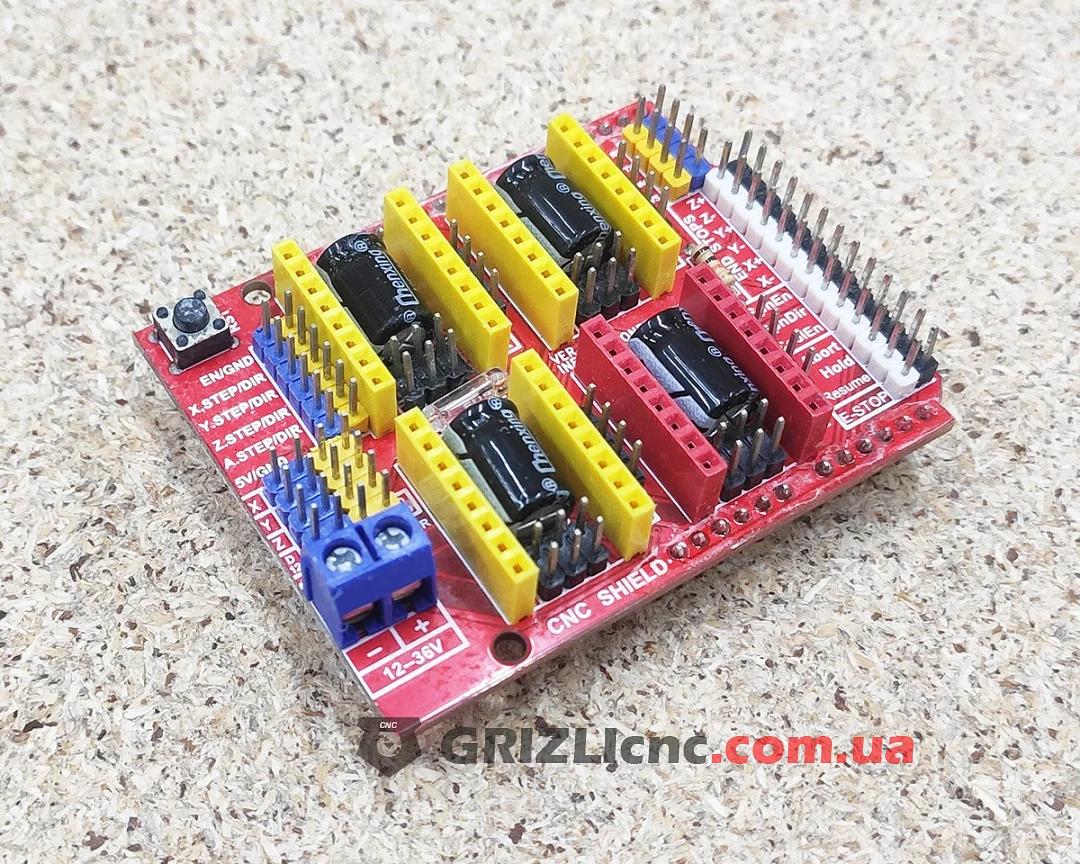

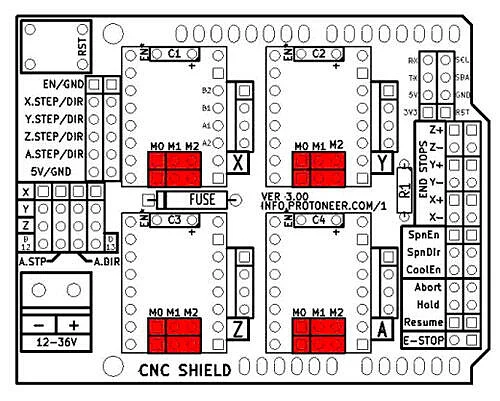

- Четыре гнезда под модули драйверов осей X, Y, Z и A, модули драйверов не установлены.
- Перемычки M0, M1, M2 выбора микрошага под каждым гнездом.
- Клемма питания драйверов с маркировкой 12-36V.
- Перемычки для оси A и выводы D12, D13.
- Штыри END STOPS для концевиков X, Y, Z.
- Штыри SpnEn, SpnDir, CoolEn, Abort, Hold, Resume, E-STOP и кнопка RST.
Рекомендации
- Модули драйверов вставляйте по маркировке EN на плате, чтобы не перепутать ориентацию.
- Напряжение питания выбирайте по документации установленных драйверов и двигателей.
- Ток драйверов выставляйте по документации драйвера и двигателя.
