Блок питания 48 В 7.5 А 360 Вт для станка ЧПУ

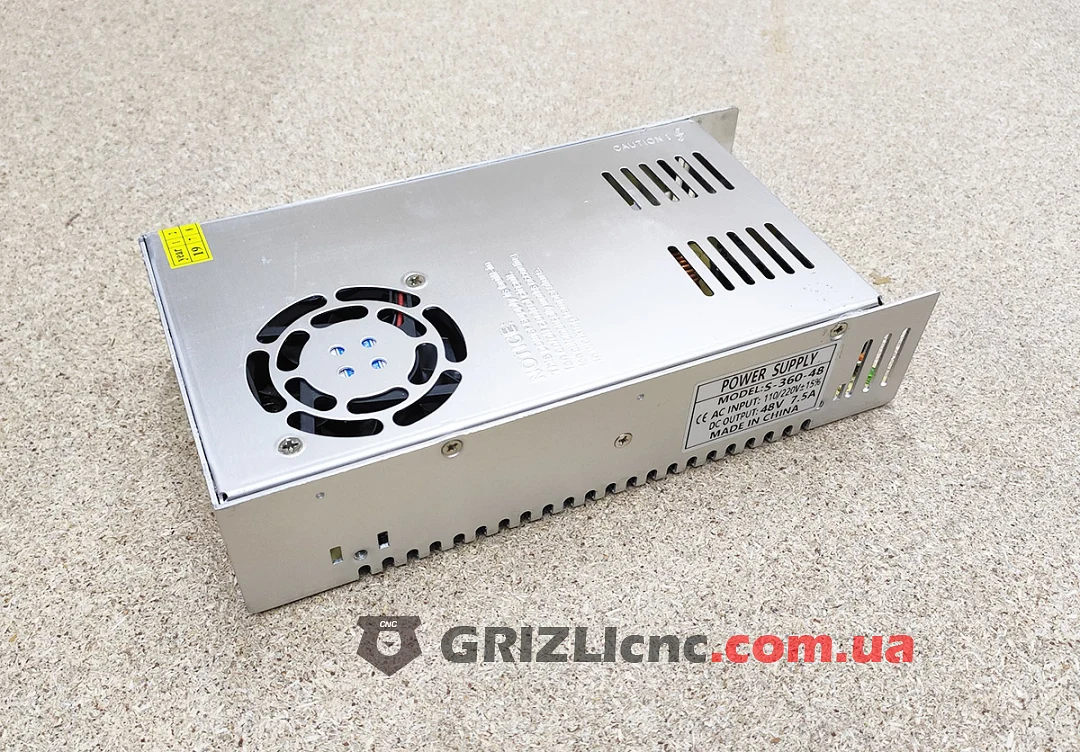

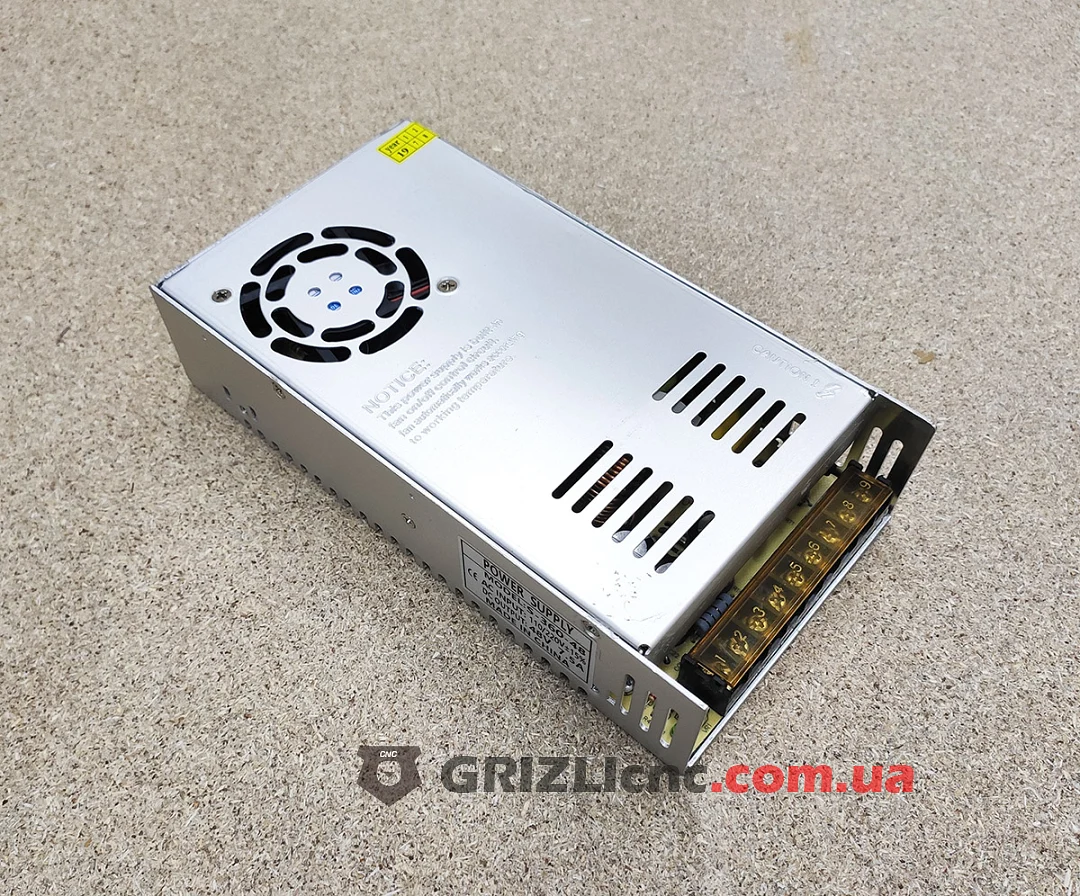

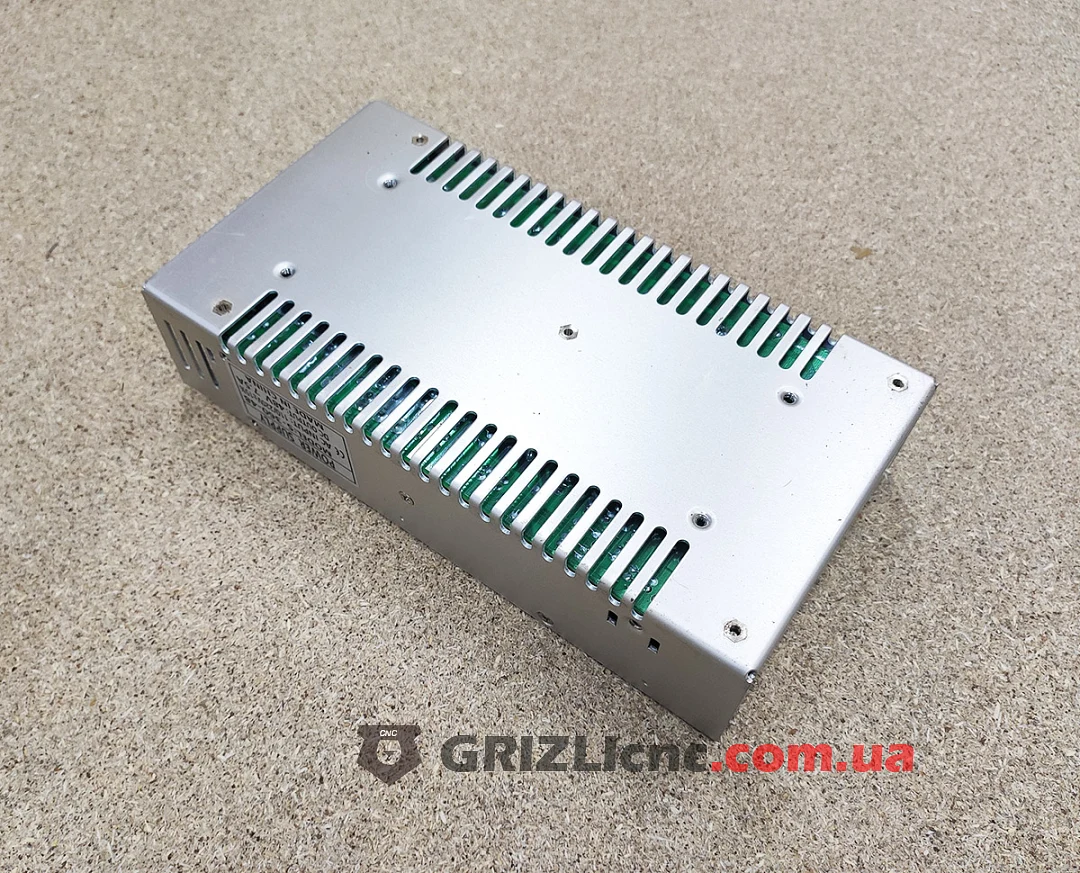

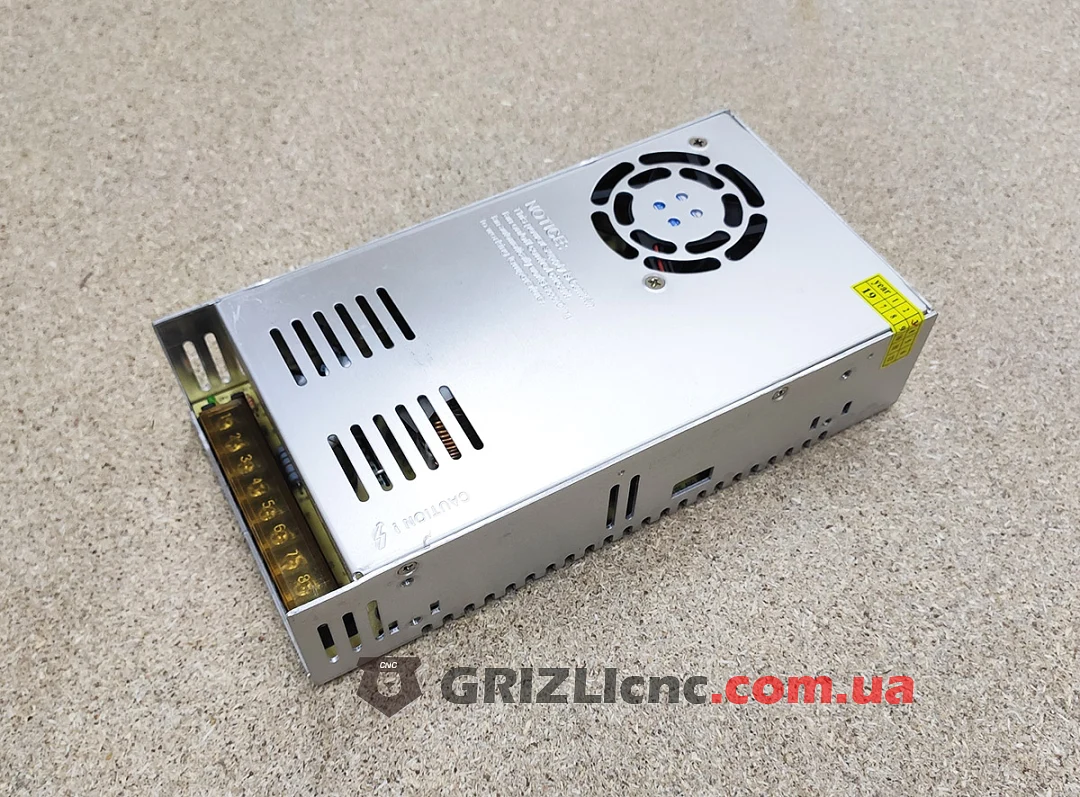

Импульсный блок питания S-360-48 на 48 В постоянного тока с выходным током до 7.5 А и мощностью 360 Вт. Корпус металлический с перфорацией, на крышке стоит вентилятор, на торце клеммная колодка под защитной крышкой. Вход по маркировке 110/220 В ±15 %, в Украине блок работает от сети 220 В.

Для чего подходит

Напряжение 48 В применяют для питания драйверов шаговых двигателей и сервоприводов, рассчитанных на это напряжение. Чем выше напряжение питания драйвера, тем быстрее нарастает ток в обмотках, и тем лучше двигатель держит момент на высоких оборотах. Драйвер выбирают с запасом по максимальному входному напряжению: при торможении двигатель возвращает энергию в цепь питания, и напряжение на ней поднимается выше 48 В. Контроллер, датчики и реле на 12 В или 24 В от этого блока напрямую не питают: для них ставят отдельный блок питания или понижающий преобразователь. При подборе складывают мощность всех драйверов и оставляют запас 20-30 %.

Охлаждение

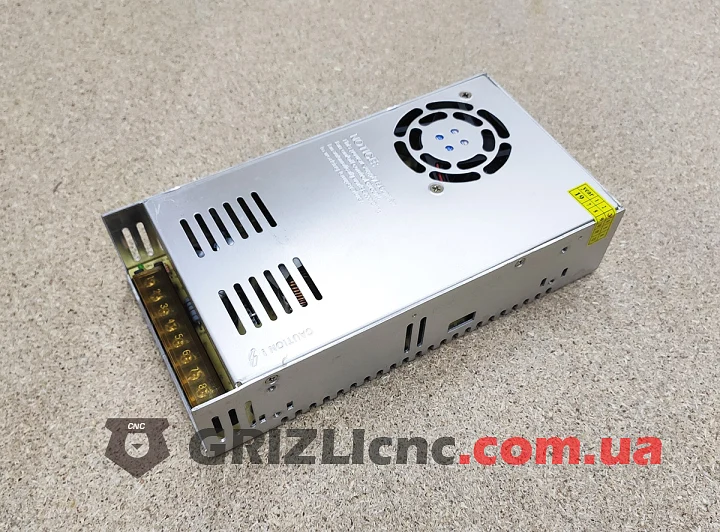

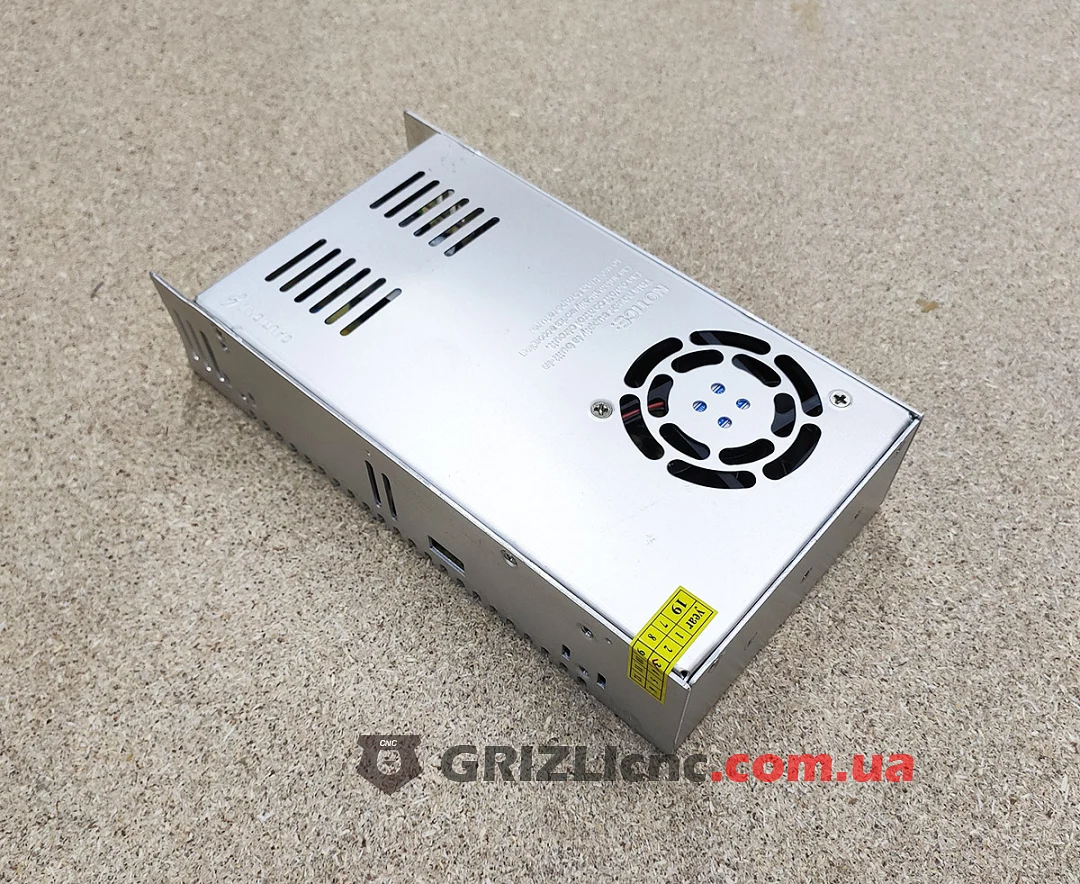

Вентилятор продувает корпус и отводит тепло от силовых элементов. Отверстия вентилятора и перфорацию корпуса нельзя закрывать: оставьте свободное место над крышкой и по бокам и не ставьте блок вплотную к другим нагревающимся устройствам. Пыль от фрезеровки забивает вентилятор, поэтому блок лучше ставить в закрытый шкаф управления и периодически продувать.

Подключение

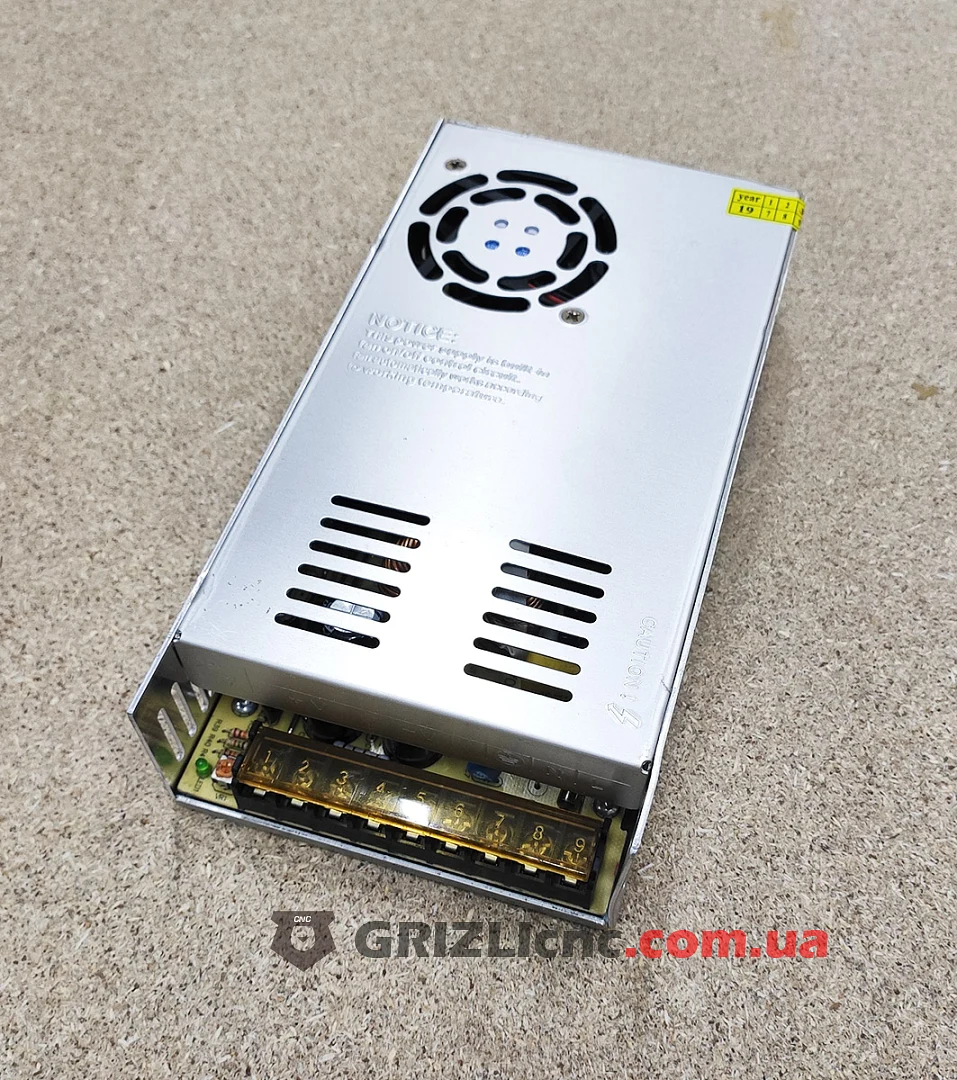

Перед первым включением проверьте переключатель входного напряжения 110/220 В: он должен стоять в положении 220 В, в положении 110 В подключение к сети 220 В выводит блок из строя. Сеть подключают к входным клеммам по маркировке на колодке, корпус обязательно соединяют с заземлением через клемму заземления, а напряжение 48 В снимают с выходных клемм. Провода к драйверам подбирают по току и затягивают винты клемм до упора, слабый контакт под током греется. Работы на колодке выполняйте только при отключённой сети.
