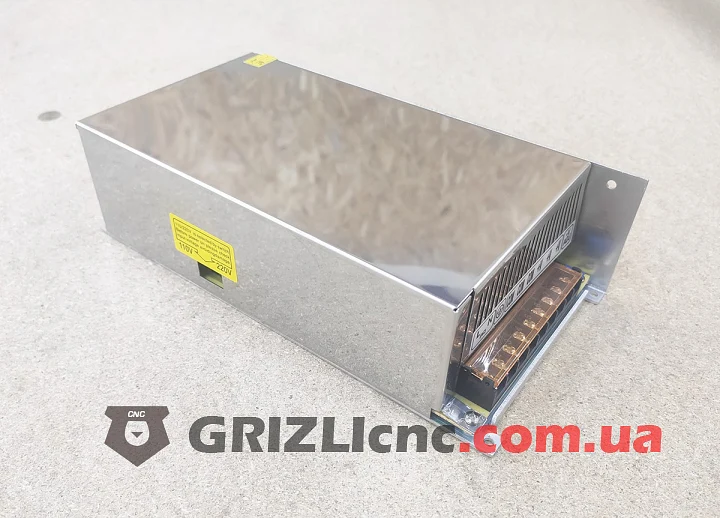

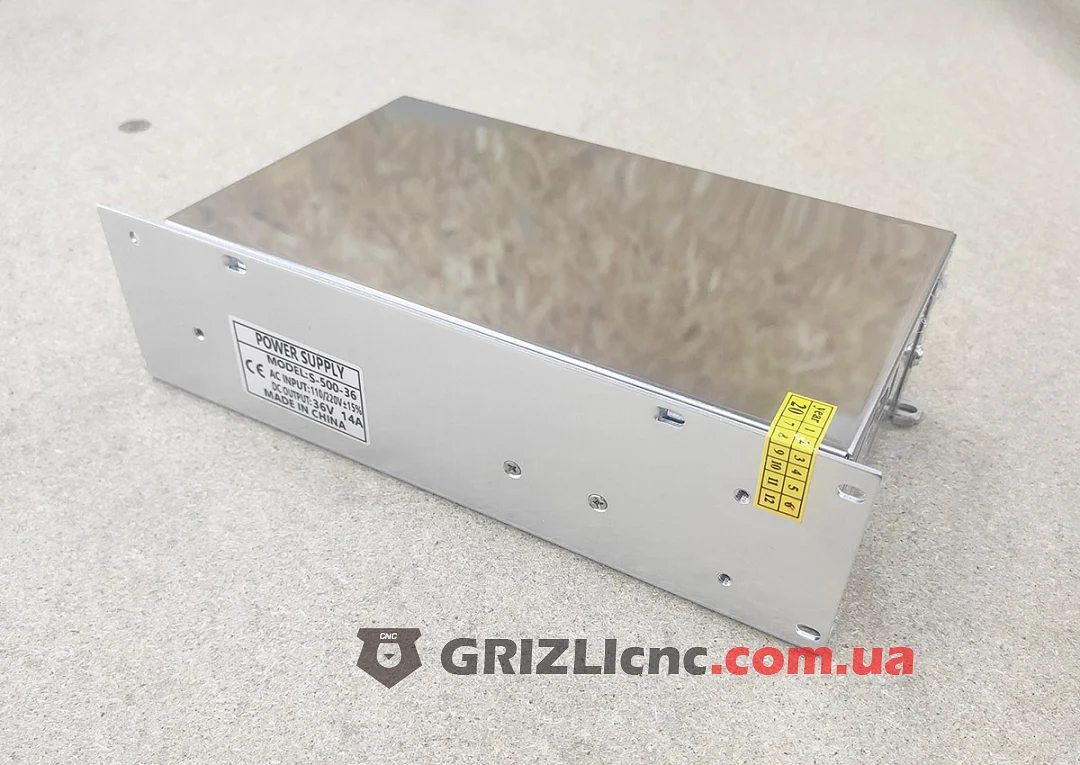

Импульсный блок питания S-500-36 на 36 В постоянного тока с выходным током до 14 А и мощностью 500 Вт (36 В x 14 А = 504 Вт). Корпус металлический с перфорацией, вентилятор стоит на торце, клеммная колодка закрыта прозрачной защитной крышкой. Вход по маркировке 110/220 В ±15 %, в Украине блок работает от сети 220 В. На боковых гранях корпуса есть крепёжные отверстия: блок можно закрепить боком к стенке шкафа или к боковой стороне панели, так он занимает меньше места на монтажной панели.
Для чего подходит
Напряжение 36 В применяют для питания драйверов шаговых двигателей. Чем выше напряжение питания драйвера, тем быстрее нарастает ток в обмотках, и тем лучше двигатель держит момент на высоких оборотах. Перед подключением проверьте, что 36 В входит в допустимый диапазон драйвера с запасом. Контроллер, датчики и реле на 12 В или 24 В от этого блока напрямую не питают: для них ставят отдельный блок питания или понижающий преобразователь. При подборе складывают мощность всех драйверов и оставляют запас 20-30 %.
Охлаждение

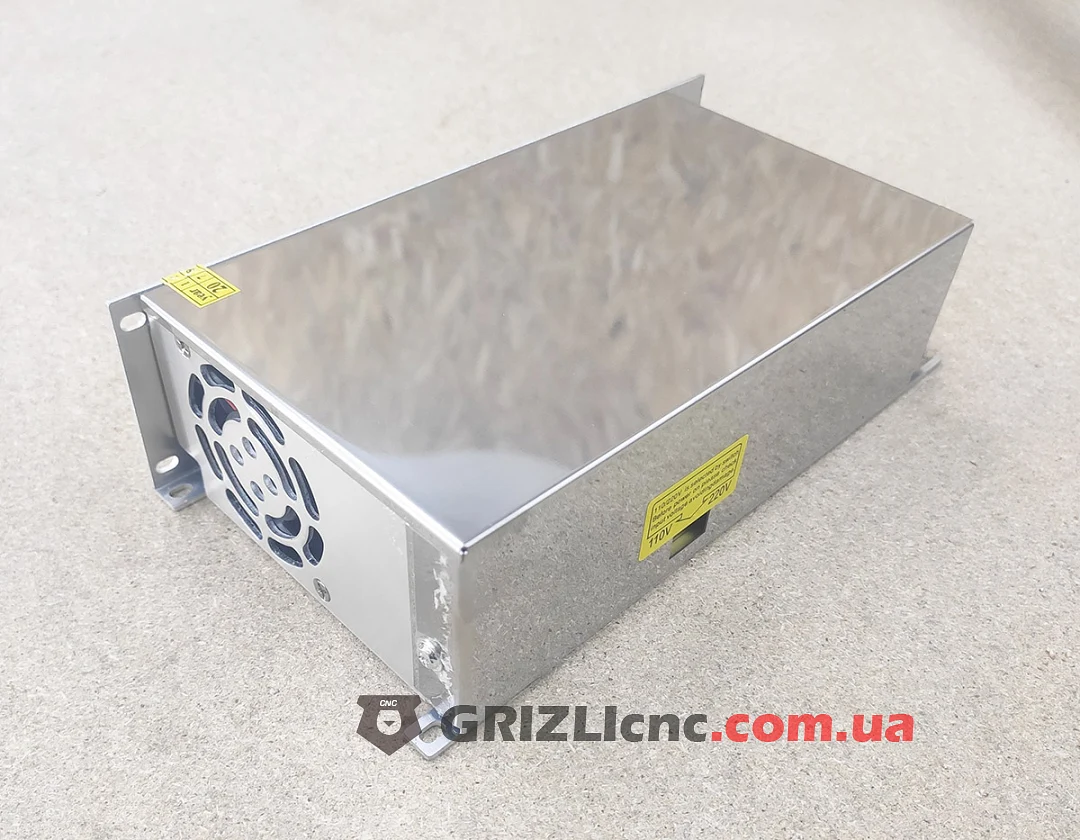

Вентилятор продувает корпус и отводит тепло от силовых элементов. Отверстия вентилятора и перфорацию корпуса нельзя закрывать: оставьте свободное место вокруг блока и не ставьте его вплотную к другим нагревающимся устройствам. Пыль от фрезеровки забивает вентилятор, поэтому блок лучше ставить в закрытый шкаф управления и периодически продувать.
Подключение

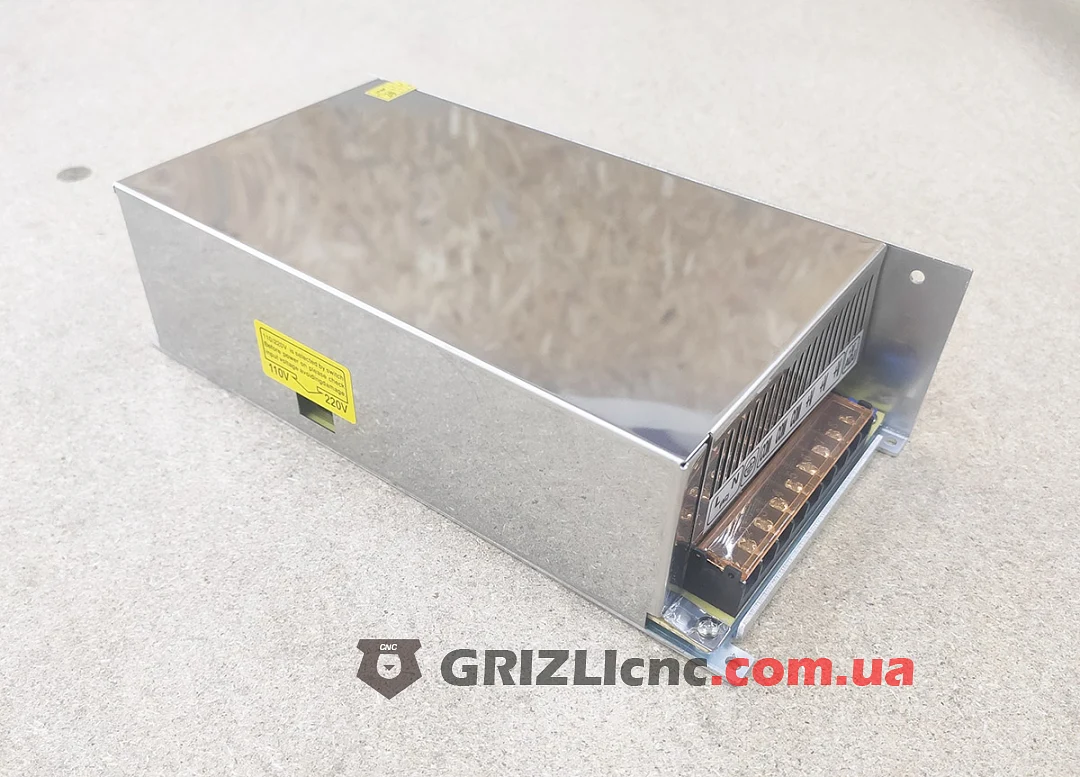

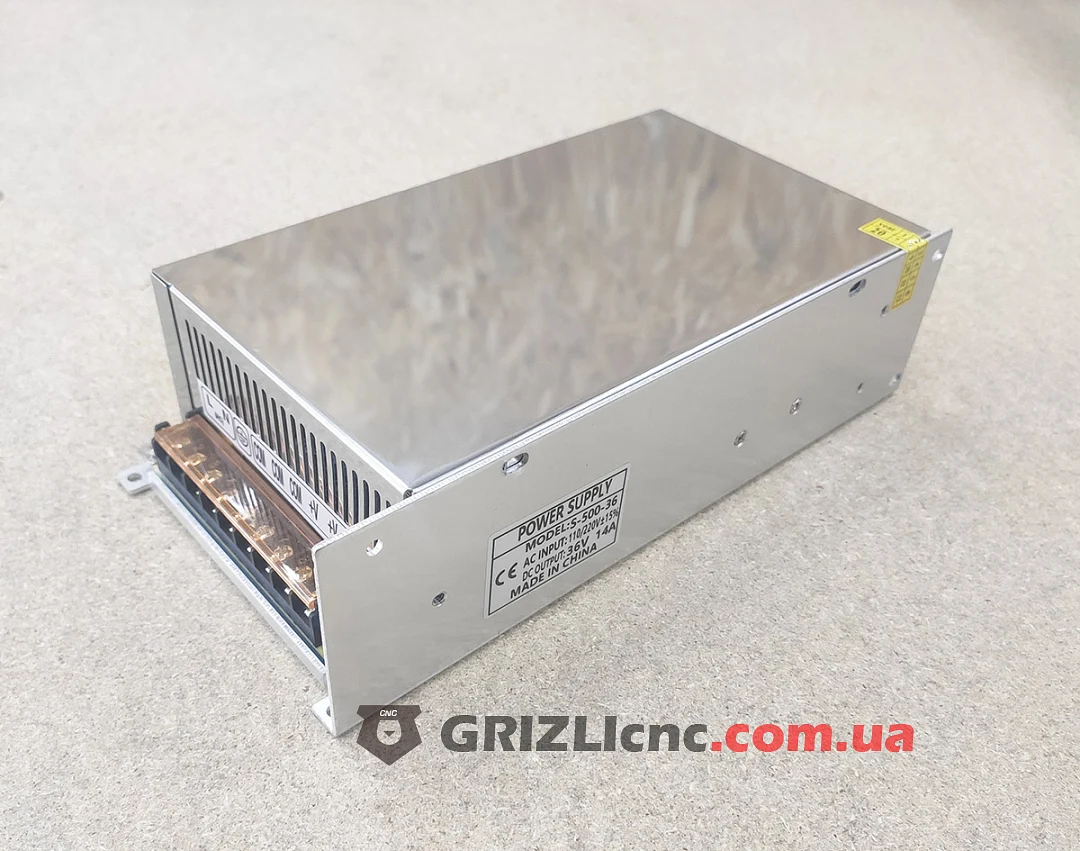

Перед первым включением проверьте переключатель входного напряжения 110/220 В на боковой стенке: он должен стоять в положении 220 В, в положении 110 В подключение к сети 220 В выводит блок из строя. Маркировка колодки: L и N - сеть, клемма заземления, клеммы COM (минус) и +V (плюс), по нескольку штук для подключения нескольких потребителей. Сеть подключают к клеммам L и N, а напряжение 36 В снимают с выходных клемм. Корпус обязательно соединяют с заземлением. Провода подбирают по току и затягивают винты клемм до упора, слабый контакт под током греется. Работы на колодке выполняйте только при отключённой сети.
