Блок питания 24 В 20 А 500 Вт для станка ЧПУ

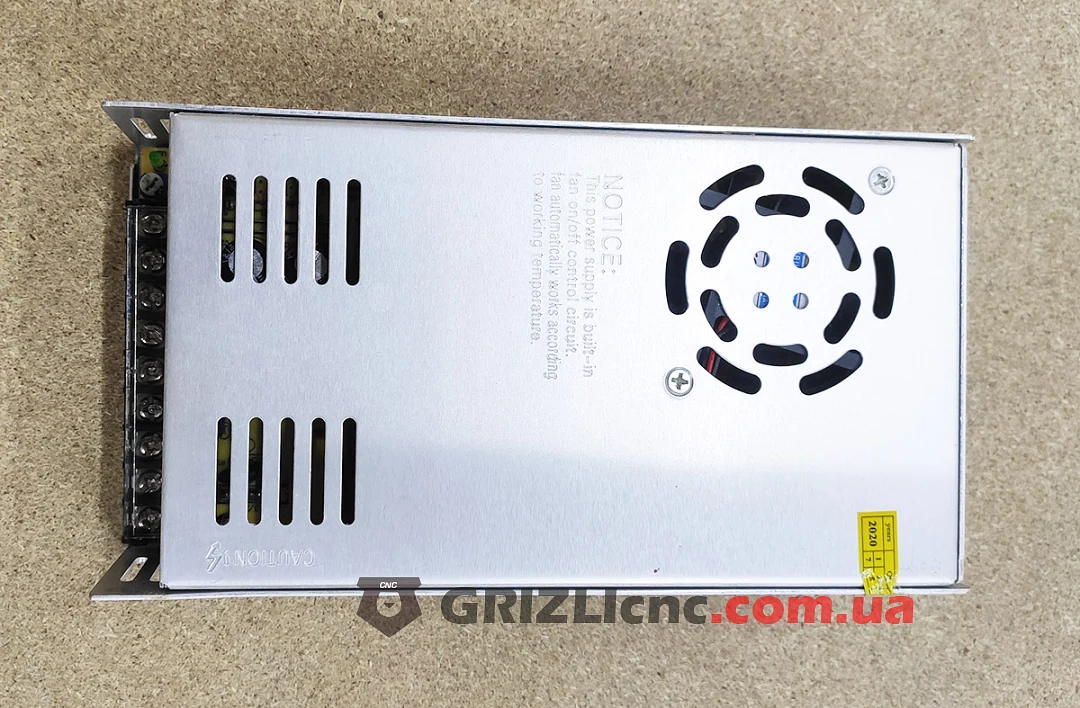

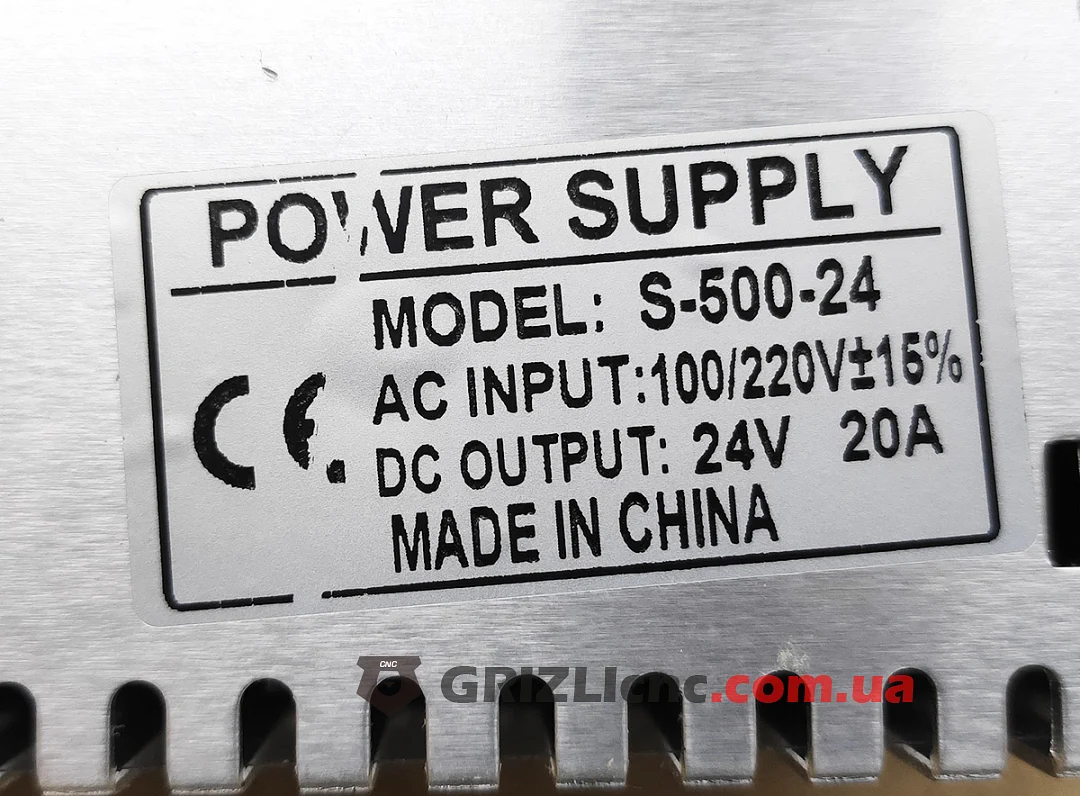

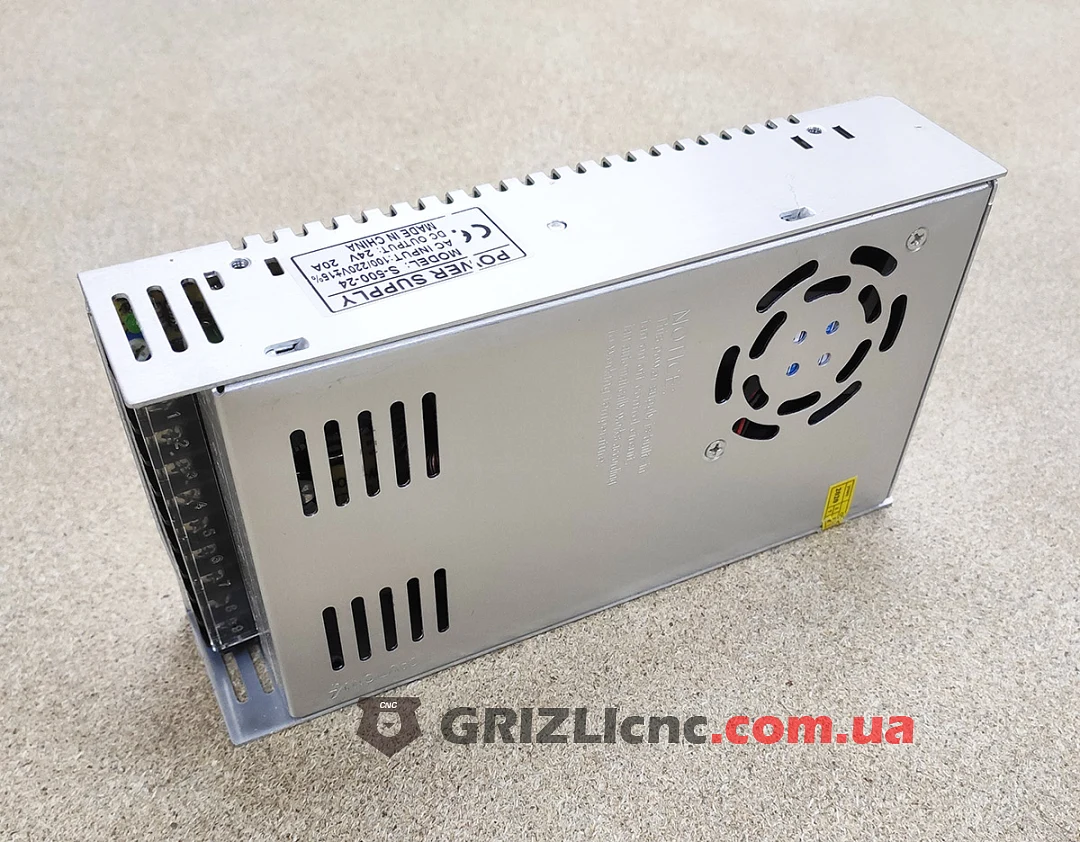

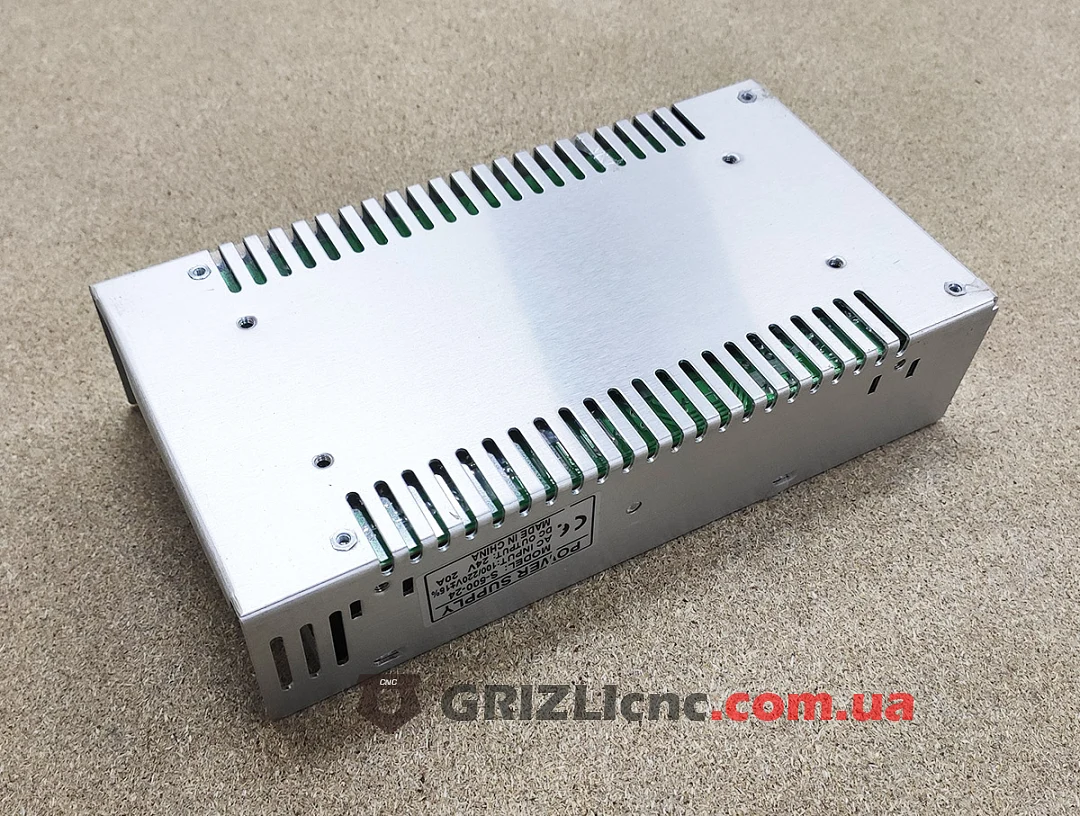

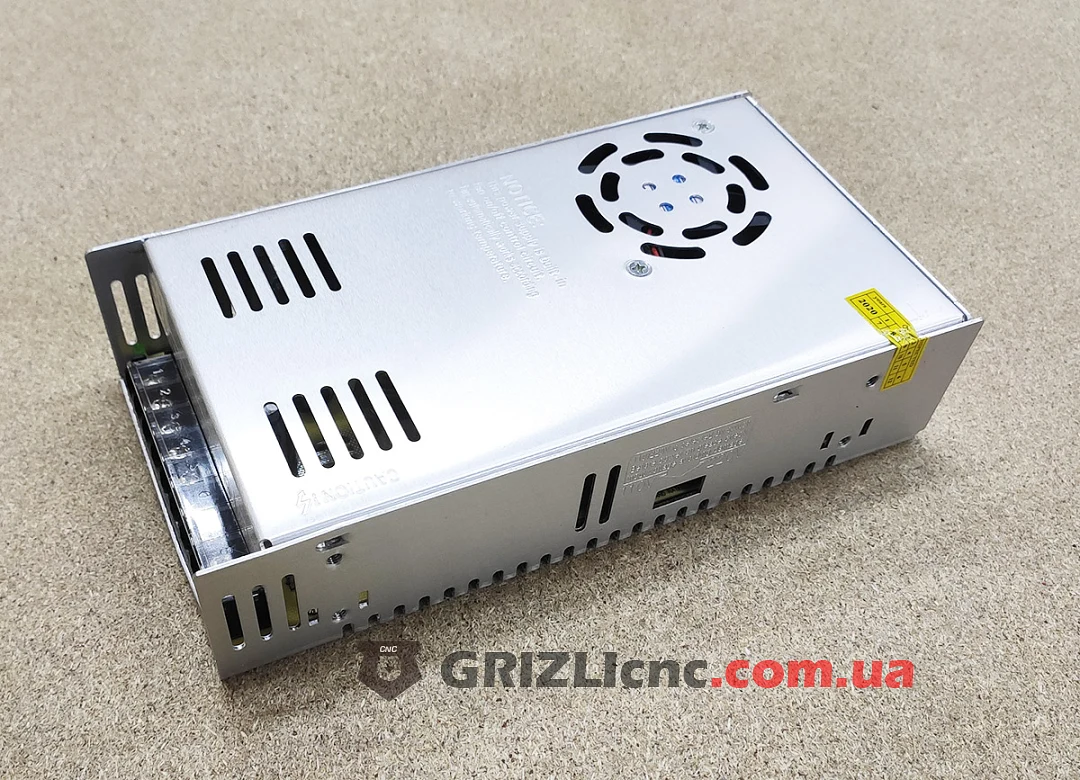

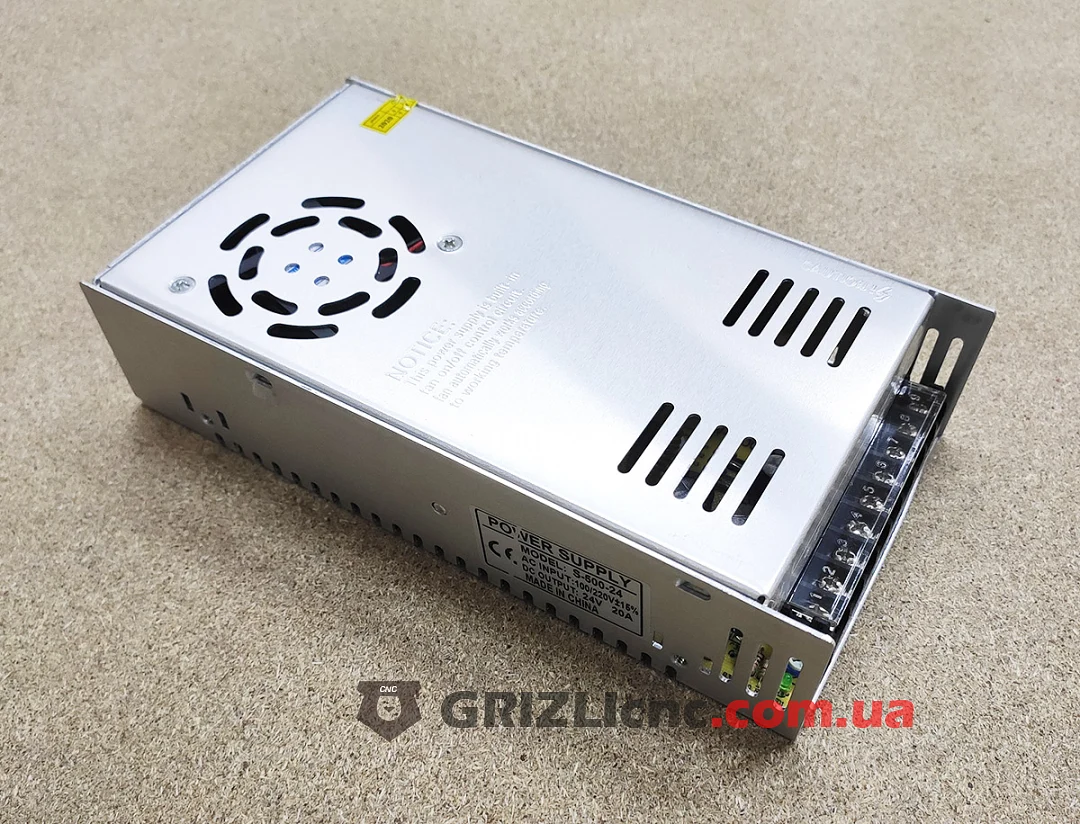

Импульсный блок питания S-500-24 на 24 В постоянного тока с выходным током до 20 А и мощностью 500 Вт. Корпус металлический с перфорацией, на крышке стоит вентилятор, на торце клеммная колодка под защитной крышкой. Вход по маркировке 100/220 В ±15 %, в Украине блок работает от сети 220 В.

Для чего подходит

Напряжение 24 В подходит для драйверов шаговых двигателей, контроллеров, индуктивных датчиков, реле и вентиляторов шкафа. Удобно, когда силовая часть и цепи управления питаются от одного напряжения: датчики и входы контроллера на 24 В подключают к тому же блоку. При подборе складывают мощность всех потребителей и оставляют запас 20-30 %: блок, который постоянно работает на пределе, сильнее греется и быстрее выходит из строя.

Охлаждение

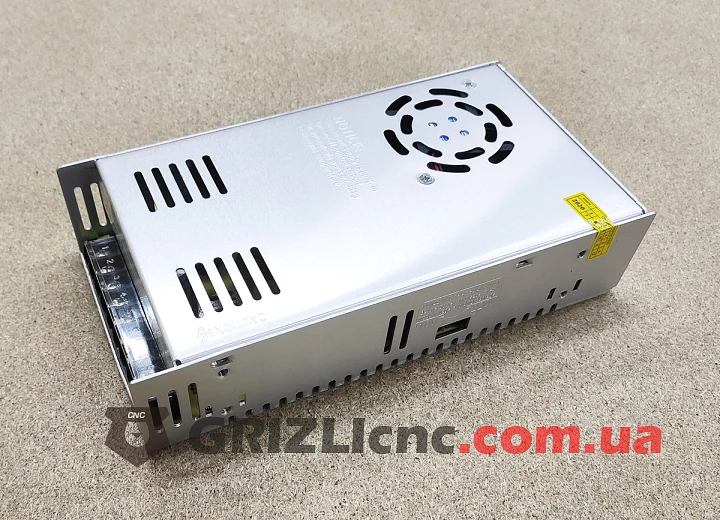

Вентилятор продувает корпус и отводит тепло от силовых элементов. Отверстия вентилятора и перфорацию корпуса нельзя закрывать: оставьте свободное место над крышкой и по бокам и не ставьте блок вплотную к другим нагревающимся устройствам. Пыль от фрезеровки забивает вентилятор, поэтому блок лучше ставить в закрытый шкаф управления и периодически продувать.

Подключение

Перед первым включением проверьте переключатель входного напряжения 110/220 В: он должен стоять в положении 220 В, в положении 110 В подключение к сети 220 В выводит блок из строя. Сеть подключают к входным клеммам по маркировке на колодке, корпус обязательно соединяют с заземлением через клемму заземления, а напряжение 24 В снимают с выходных клемм. Провода к драйверам подбирают по току и затягивают винты клемм до упора, слабый контакт под током греется. Работы на колодке выполняйте только при отключённой сети.
