Блок питания 12 В 5 А 60 Вт для станка ЧПУ

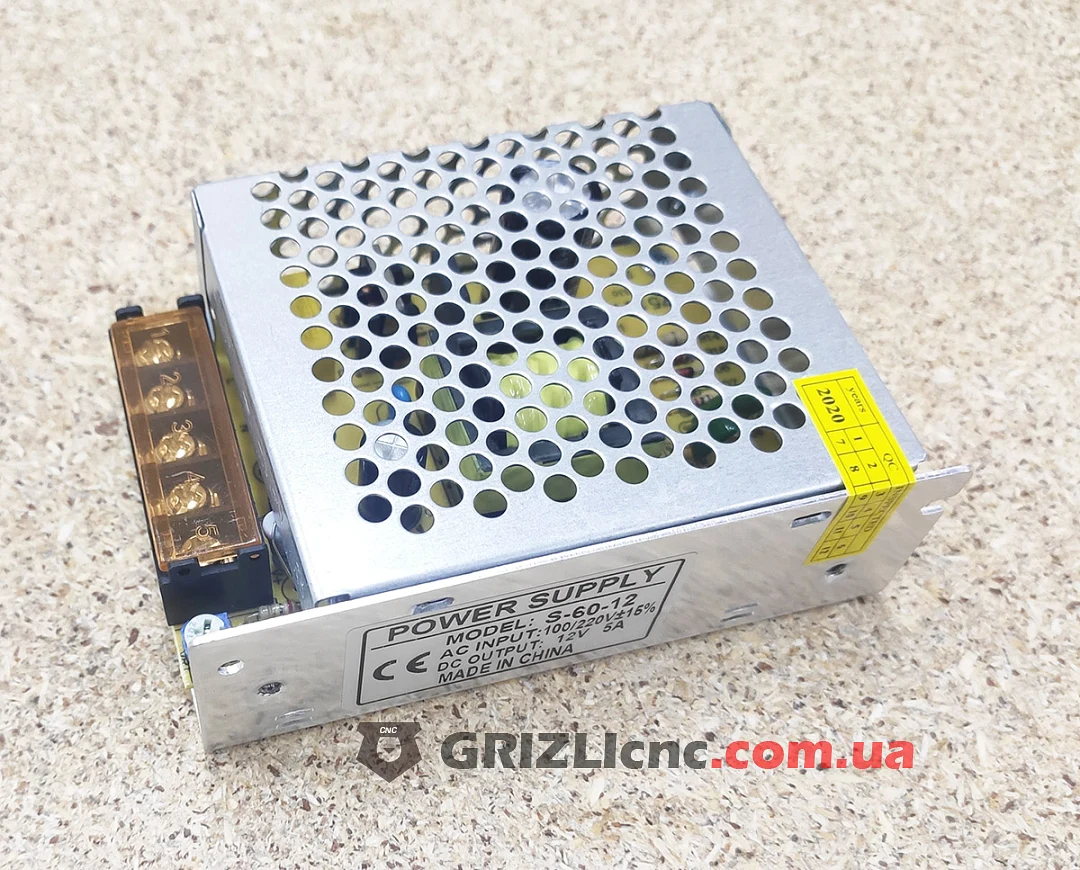

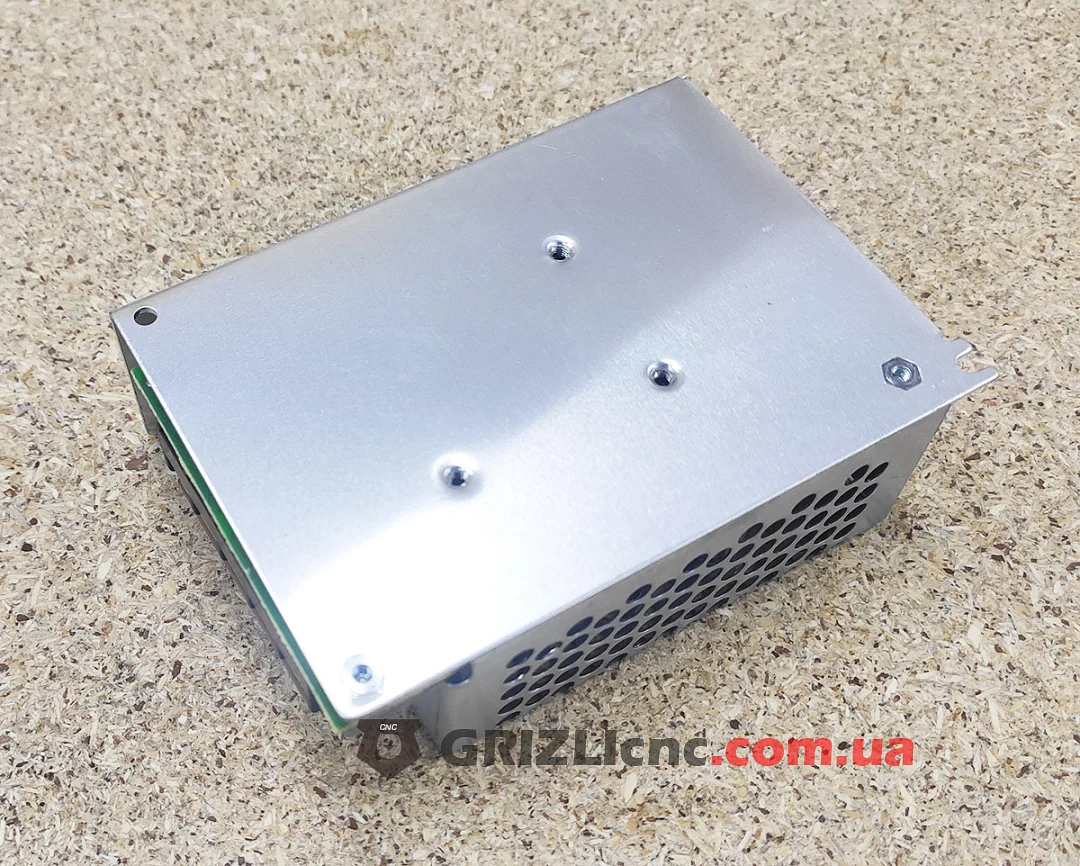

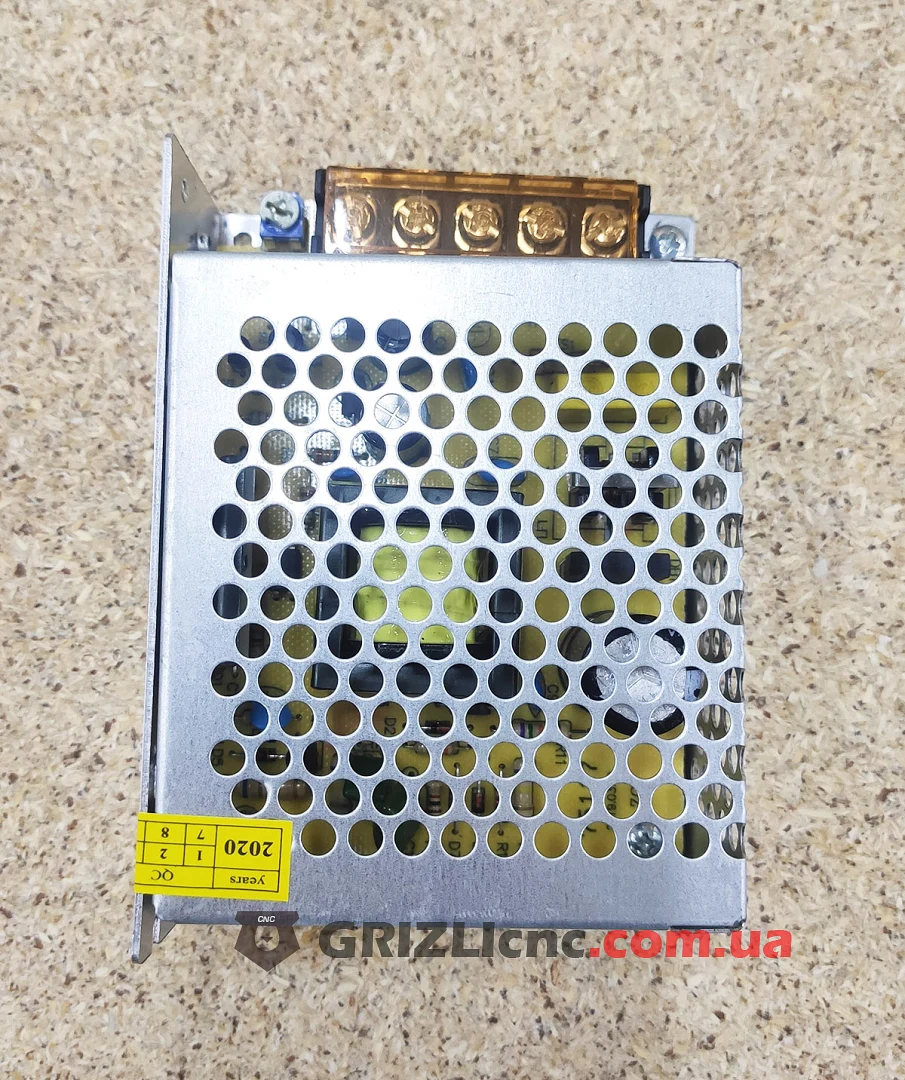

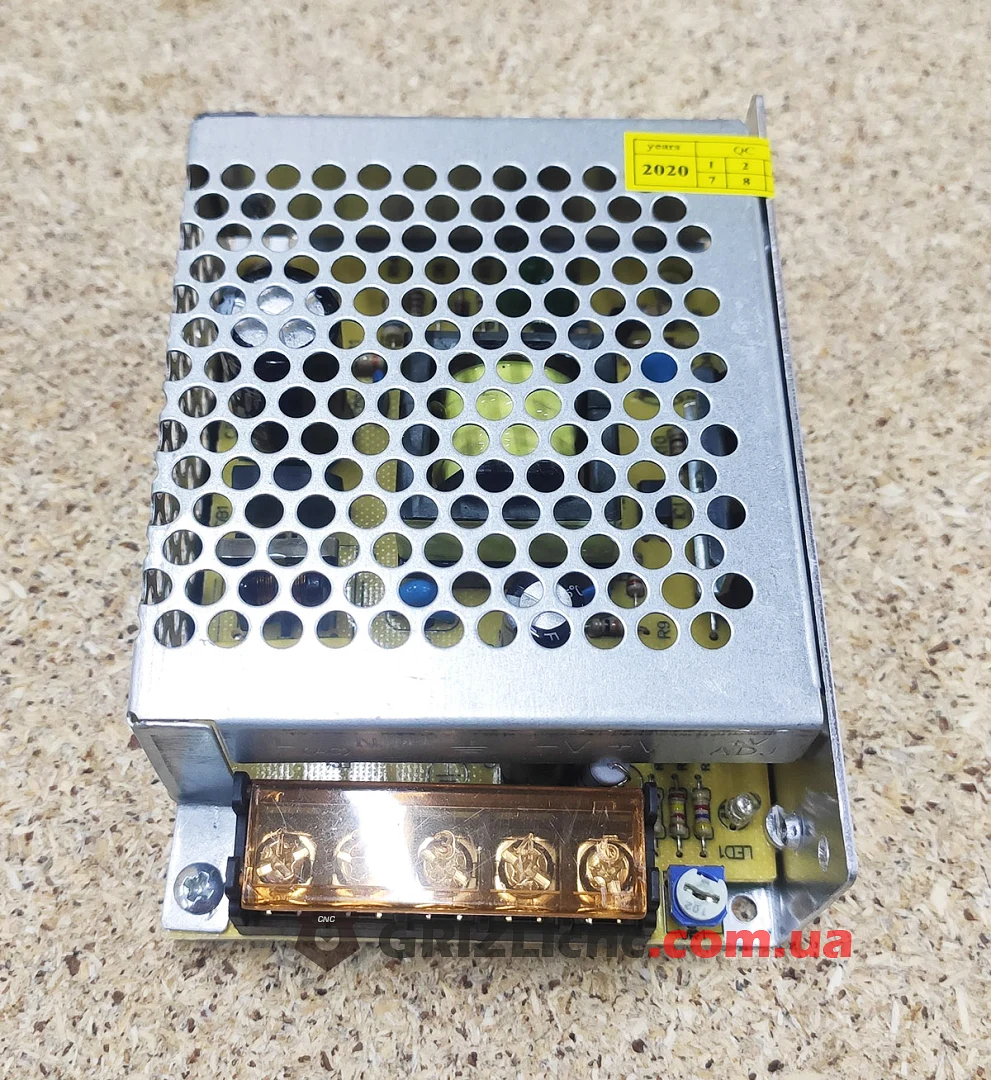

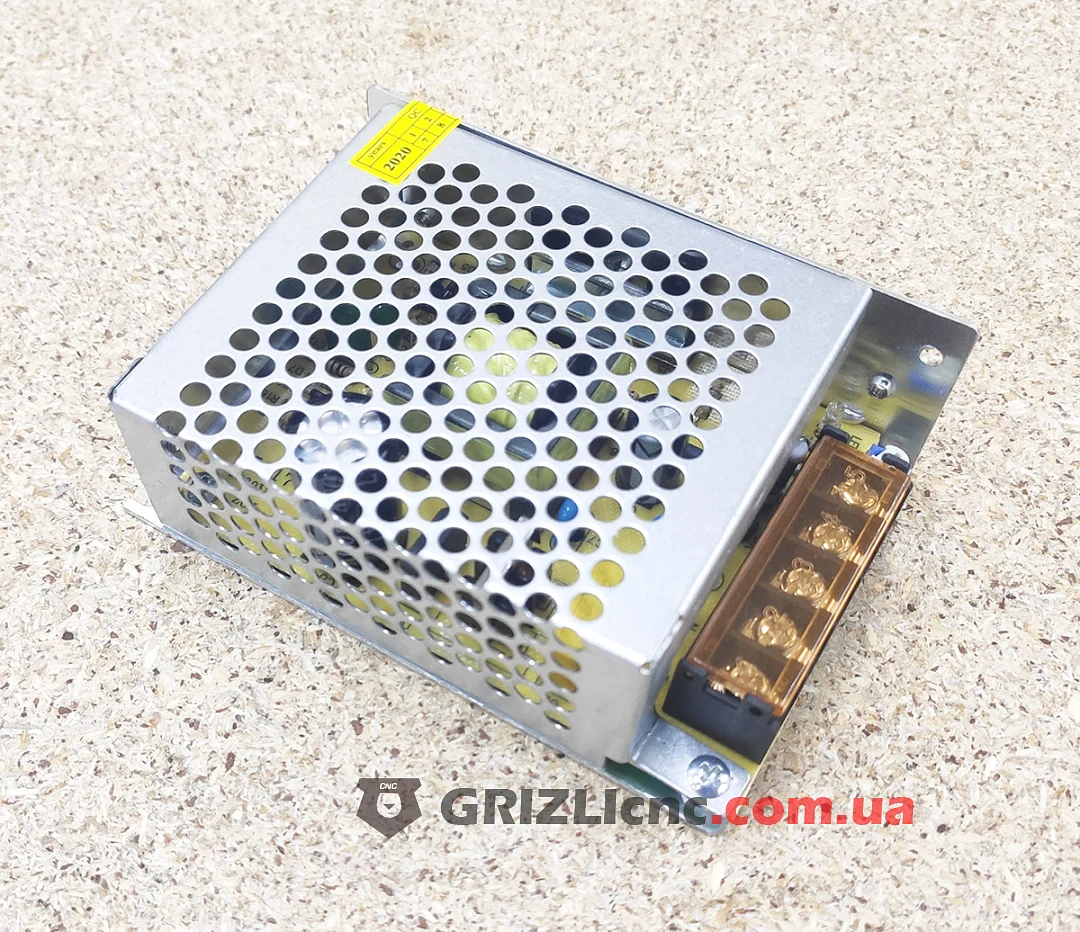

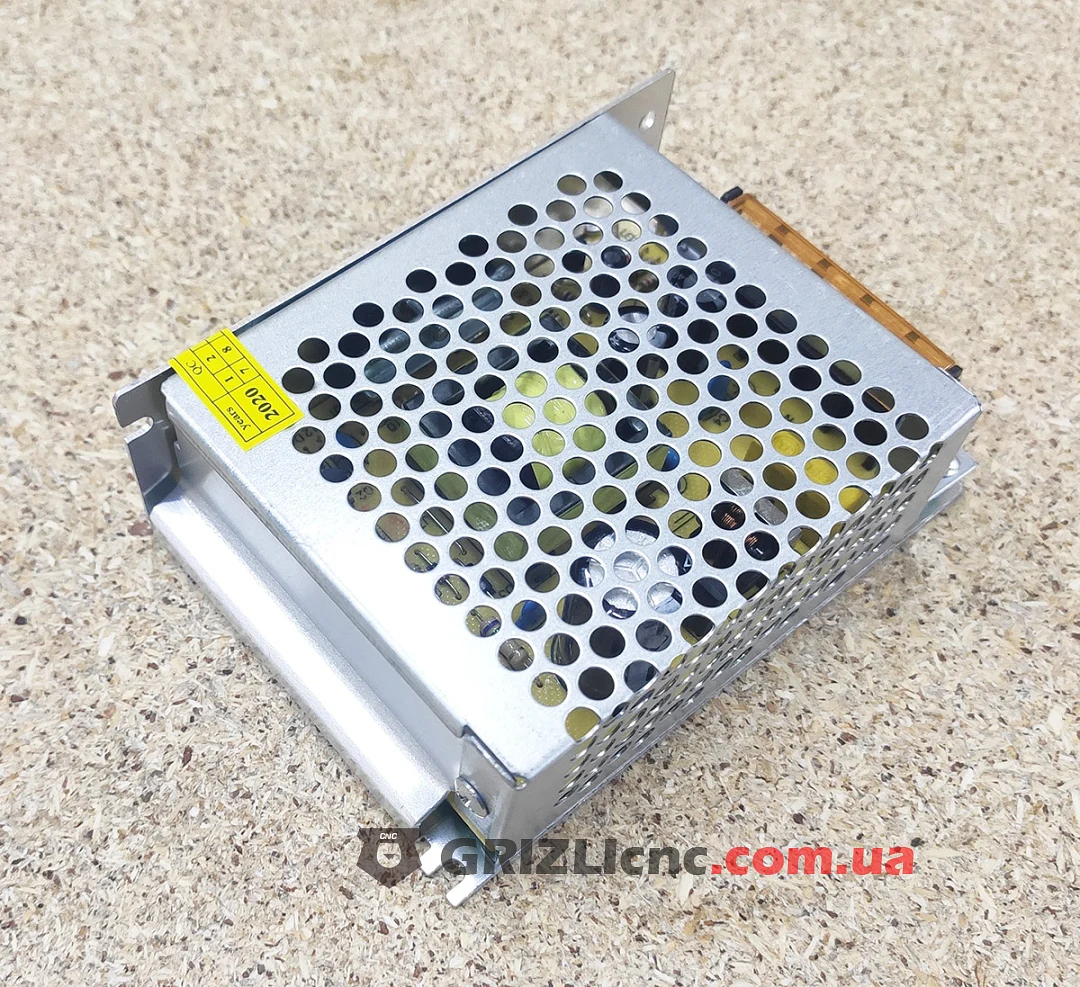

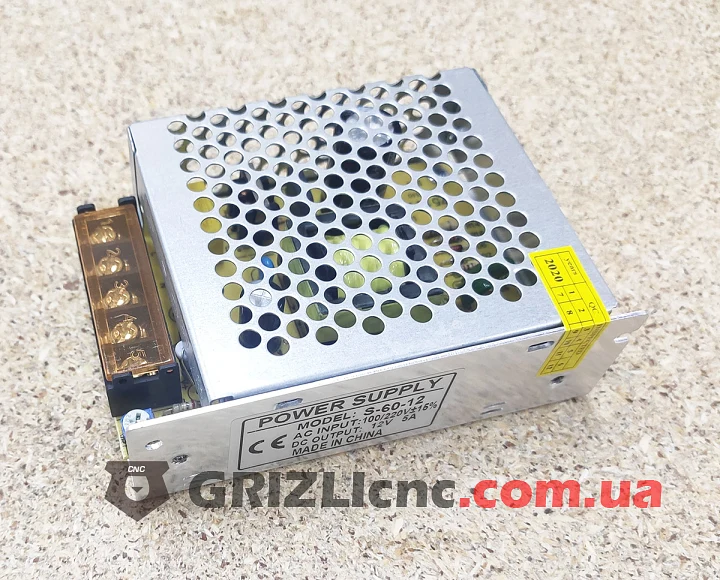

Импульсный блок питания S-60-12 на 12 В постоянного тока с выходным током до 5 А и мощностью 60 Вт. Корпус металлический с перфорированной крышкой, охлаждение пассивное: вентилятора нет, поэтому блок работает бесшумно и в нём нечему изнашиваться. Клеммная колодка закрыта прозрачной защитной крышкой, рядом стоит подстроечный резистор выходного напряжения.

Для чего подходит

Напряжение 12 В нужно для контроллеров и плат опторазвязки, индуктивных датчиков на 12 В, реле, вентиляторов, светодиодной подсветки рабочей зоны и насосов охлаждения шпинделя на 12 В. Отдельный небольшой блок для цепей управления отделяет их от силового блока драйверов: помехи и просадки напряжения при разгоне двигателей не доходят до контроллера. При подборе складывают мощность всех потребителей и оставляют запас 20-30 %.

Охлаждение и установка

Без вентилятора тепло уходит через перфорацию и металлический корпус, поэтому блоку нужен свободный воздух вокруг. Не закрывайте отверстия крышки, не ставьте блок вплотную к другим нагревающимся устройствам и оставьте место над ним. Перфорированную крышку защищайте от металлической стружки и токопроводящей пыли: блок лучше ставить в закрытый шкаф управления.

Подключение

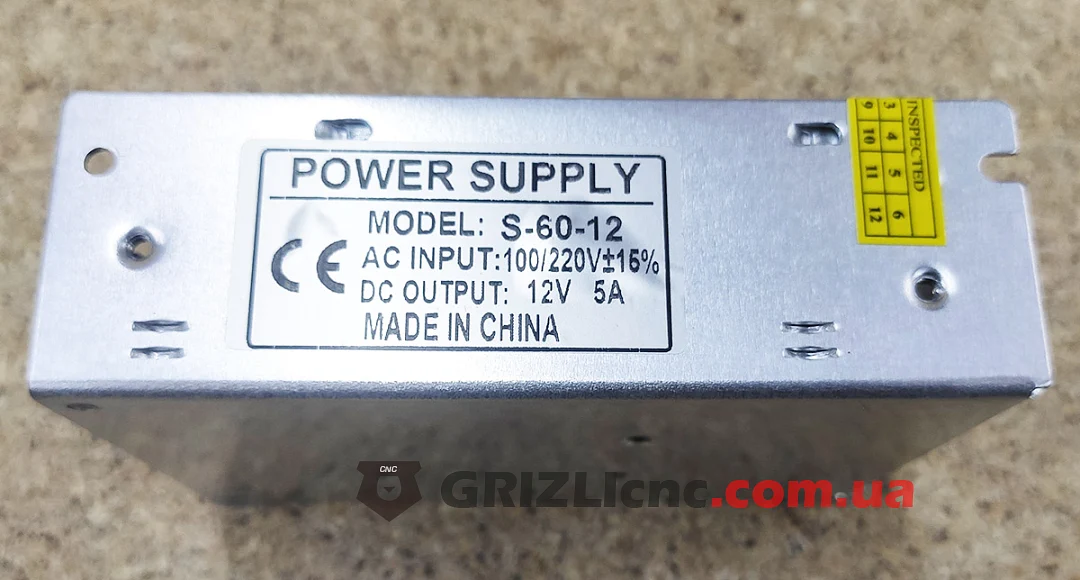

Вход по маркировке 100/220 В ±15 %. Перед первым включением проверьте, что блок настроен на сеть 220 В: если на корпусе есть переключатель 110/220 В, он должен стоять в положении 220 В, иначе блок выйдет из строя. Сеть подключают к входным клеммам по маркировке на колодке, а 12 В снимают с выходных клемм. Корпус обязательно соединяют с заземлением. Подстроечным резистором выходное напряжение можно немного поднять или опустить, например чтобы компенсировать падение на длинных проводах. Работы на колодке выполняйте только при отключённой сети.
