Тормозной резистор для остановки Шпинделя станка с ЧПУ
20.11.2021

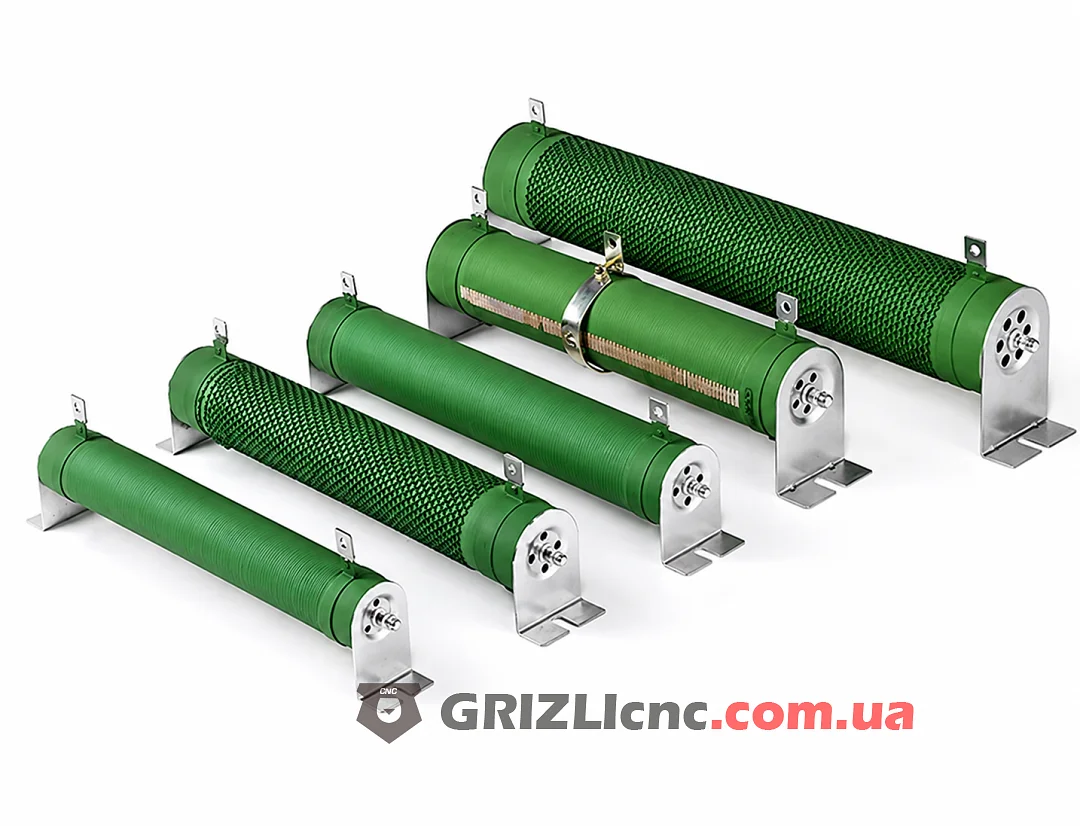

Тормозной резистор необходим для быстрой остановки шпинделя — это внешний элемент, который подключается к частотному преобразователю (инвертору) для рассеивания избыточной энергии. Его номинал можно посмотреть в инструкции на преобразователь частоты.
Практически для всех инверторов параметры тормозных резисторов совпадают. Отклонятся по параметрам резистора можно на 10-15%, но не рекомендуется.
Вообще, и без резистора шпиндель прекрасно останавливается динамическим торможением за несколько секунд. Ниже приведена таблица с общими рекомендациями по подбору тормозного резистора.
|
Класс напряж. |
Мощность двигателя, кВт |
Момент при полной нагрузке, кг*м |
Характеристики резисторов |
Тормозной момент при 10%ED |
|
220 В |
0.2 |
0.110 |
80Вт, 200 Ом |
400 |
|
0.4 |
0.216 |
80Вт, 200 Ом |
220 |
|
|
0.75 |
0.427 |
80Вт, 200 Ом |
125 |
|
|
1.5 |
0.849 |
300Вт, 100 Ом |
125 |
|
|
2.2 |
1.265 |
300Вт, 70 Ом |
125 |
|
|
380 В |
0.4 |
0.216 |
80Вт, 750 Ом |
230 |
|
0.75 |
0.427 |
80Вт, 750 Ом |
125 |
|
|
1.5 |
0.849 |
300Вт, 400 Ом |
125 |
|
|
2.2 |
1.265 |
300Вт, 250 Ом |
125 |
|
|
3.7 |
2.080 |
400Вт, 150 Ом |
125 |
|
|
5.5 |
3.111 |
500Вт, 100 Ом |
125 |
|
|
7.5 |
4.148 |
1000Вт, 75 Ом |
125 |
|
|
11 |
6.186 |
1000Вт, 50 Ом |
125 |
|
|
15 |
8.248 |
1500Вт, 40 Ом |
125 |
|
|
18.5 |
10.281 |
4800Вт, 32 Ом |
125 |
|
|
22 |
12.338 |
4800Вт, 27.2 Ом |
125 |
|
|
30 |
16.497 |
6000Вт, 20 Ом |
125 |
|
|
37 |
20.6 |
9600Вт, 16 Ом |
125 |
|
|
45 |
24.745 |
9600Вт, 13.6 Ом |
125 |
|
|
55 |
31.11 |
12000Вт, 10 Ом |
100 |
|
|
75 |
42.7 |
19200Вт, 6.8 Ом |
110 |
|
|
90 |
52.5 |
19200Вт, 6.8 Ом |
100 |
