Шпиндель с водяным или воздушным охлаждением: что выбрать

Шпиндель во время работы греется: потери в обмотках двигателя и трение в подшипниках превращаются в тепло. Если тепло не отводить, перегреваются подшипники, падает ресурс шпинделя, а в худшем случае клинит вал. Поэтому у шпинделей для ЧПУ есть встроенная система охлаждения, и она бывает двух типов: воздушная и водяная. От выбора зависят допустимые обороты, уровень шума, состав оборудования рядом со станком и обслуживание.

Как работает воздушное охлаждение

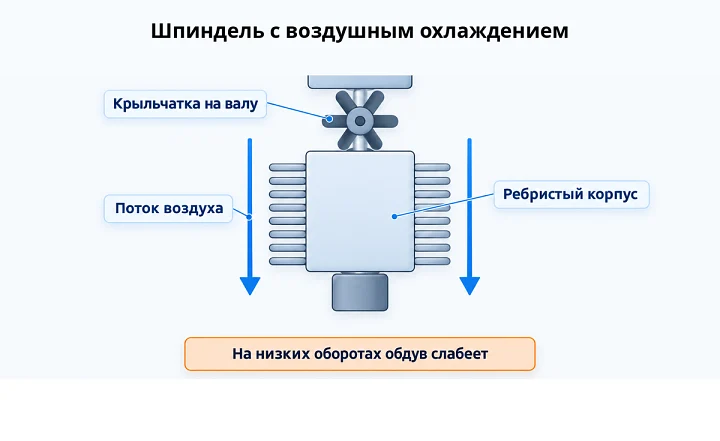

На валу шпинделя сидит крыльчатка вентилятора. Она гонит воздух вдоль ребристого корпуса и снимает тепло с ребер. Поток воздуха прямо зависит от оборотов: чем медленнее вращается вал, тем слабее обдув. На низких оборотах воздушное охлаждение не справляется с отводом тепла.

Плюс такого решения один, но весомый: ничего докупать и подключать не нужно. Шпиндель включается и работает. Из обслуживания требуется следить за крыльчаткой: налипшая пыль и стружка снижают поток, поэтому лопасти и воздухоотводные каналы периодически чистят через технологические отверстия.

Минус тоже связан с вентилятором: он шумит, и чем выше обороты, тем громче. На 24000 об/мин шум воздушного шпинделя заметно выше, чем у водяного той же мощности.

Как работает водяное охлаждение

В корпусе шпинделя сделаны каналы, по которым помпа гоняет жидкость. Жидкость забирает тепло со стенок каналов и уносит его в бачок и радиатор. Охлаждение не зависит от оборотов шпинделя: на низких оборотах тепло отводится так же, как на высоких.

За это приходится платить сложностью: нужны помпа, трубки, закрытый бачок и желательно радиатор. Без них водяной шпиндель включать нельзя.

Сравнение

Когда выбирать воздушное охлаждение

Дерево, МДФ, фанера, пластик, ПВХ, гравировка и другая работа на высоких оборотах короткими циклами. Если рядом со станком нет места под бачок с жидкостью, а обслуживать хочется по минимуму, воздушный шпиндель проще: включил и работаешь.

Когда выбирать водяное охлаждение

Длительная непрерывная работа, низкие обороты (фрезы большого диаметра, твердые материалы), работа в помещении, где важен низкий шум. Водяное охлаждение держит температуру подшипников в норме независимо от оборотов, поэтому его выбирают для тяжелых и долгих задач.

Что нужно для водяного охлаждения: практика в цифрах

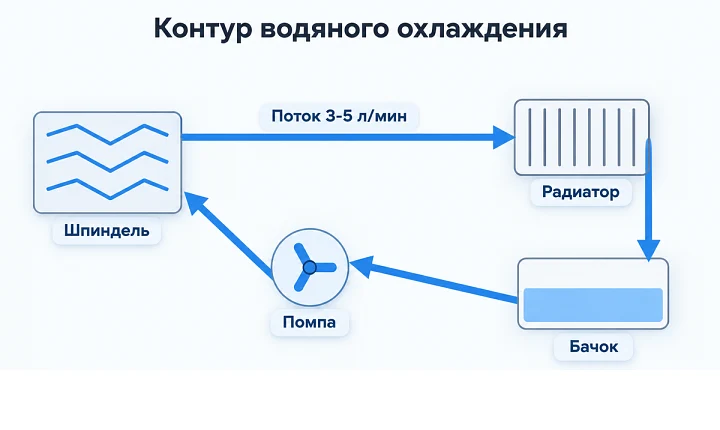

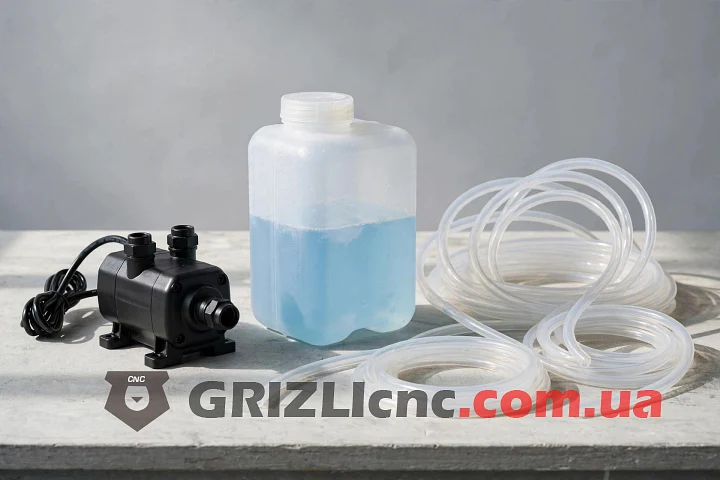

Минимальный набор: помпа, трубки, закрытый бачок и радиатор. Дальше требования из инструкции по эксплуатации шпинделей:

• Жидкость: антифриз G11 или G12, разбавленный дистиллированной водой в пропорции производителя. Воду лить запрещено: корпус шпинделя из алюминиевого сплава, от воды в каналах образуются окислы, которые их закупоривают.
• Поток: не менее 3-5 л/мин.
• Температура жидкости: 5-25 °C.
• Объем: из расчета 2,5 л/кВт·мин. Для шпинделя 2,2 кВт это 5,5 л жидкости в контуре.
• Замена жидкости: каждый месяц, бачок держать закрытым.
• Охлаждение должно работать непрерывно с момента запуска шпинделя до его полной остановки.
• Перед зимой или длительным хранением жидкость из шпинделя слить полностью.

Типичные ошибки

1. Вода вместо антифриза. Алюминиевый корпус плюс вода дают окислы, каналы зарастают, шпиндель перегревается.
2. Смешивание охлаждающей жидкости с СОЖ станка: в контур попадают стружка и грязь.
3. Продувка каналов сжатым воздухом под высоким давлением: деформируются резиновые манжеты между крышкой и корпусом, система теряет герметичность.
4. Забытая помпа: шпиндель запустили, а охлаждение не включили. Контролируйте поток перед каждым запуском.

Короткий итог

Дерево, пластик, гравировка, высокие обороты и минимум возни: воздушное охлаждение. Низкие обороты, долгая непрерывная работа, твердые материалы и тишина: водяное охлаждение с помпой, бачком и антифризом. Ошибки в обоих случаях стоят дорого: перегрев убивает подшипники одинаково независимо от типа охлаждения.
