Червячный редуктор: устройство и принцип работы простыми словами

Червячные редукторы — это одна из самых распространённых передач в машиностроении. Их ценят за компактность, высокое передаточное число и возможность работать в условиях ограниченного пространства. Давайте разберёмся простыми словами, что это за механизм, зачем он нужен и как он устроен.

Что такое червячный редуктор?

Червячный редуктор — это механизм, который снижает скорость вращения и одновременно увеличивает крутящий момент.
Основу конструкции составляют два элемента:

• червяк — винт с резьбой, похожий на большой болт;
• червячное колесо — зубчатое колесо, зацепляющееся с витками червяка.

Когда червяк вращается, он передаёт движение колесу, и благодаря особенностям зацепления получается большое передаточное отношение.

Зачем нужен червячный редуктор?

Главная задача редуктора — уменьшение скорости вращения двигателя и увеличение силы на выходе.
Примеры применения:

• станки и производственное оборудование;
• лебёдки, подъёмники, лифты;
• сельхозтехника (культиваторы, мотоблоки);
• автомобильные узлы (рулевые механизмы, домкраты);
• приводы ворот, конвейеров и транспортеров.

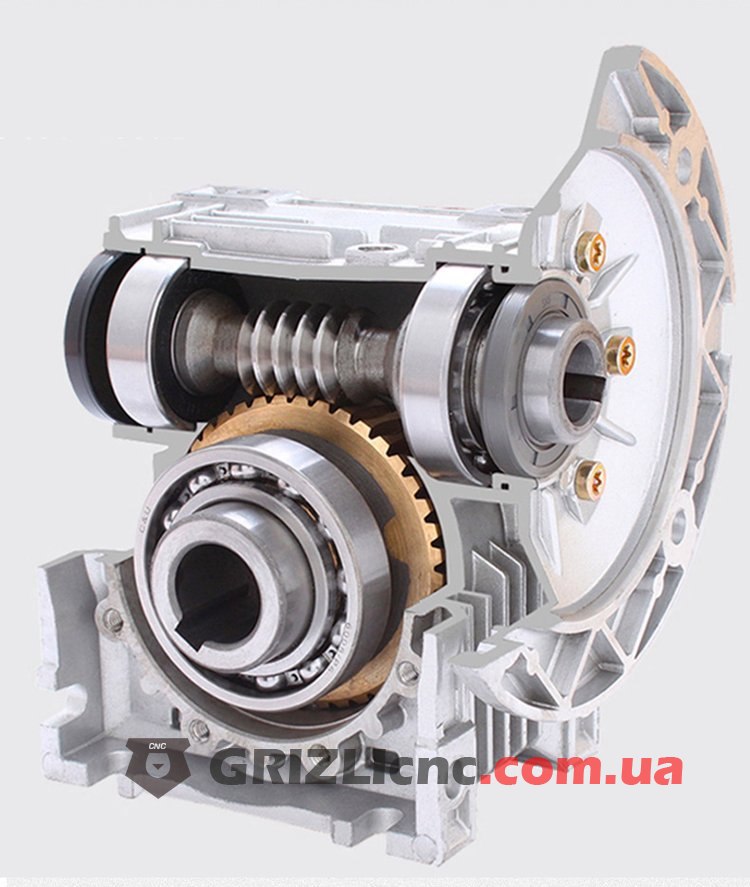

Устройство червячного редуктора

В стандартный одноступенчатый червячный редуктор входят:

• корпус (обычно чугунный или алюминиевый);
• червяк (закалённая сталь);
• червячное колесо (бронза или латунь для снижения износа);
• валы (входной и выходной);
• подшипники и сальники;
• смазка или масло в картере.

Благодаря такой компоновке редуктор получается компактным и тихоходным.

Принцип работы червячного редуктора

Работа строится на передаче вращения от винта к колесу:

1. Электродвигатель вращает червяк.
2. Витки червяка зацепляются с зубьями колеса.
3. Движение передаётся на выходной вал, но с меньшей скоростью.
4. Одновременно увеличивается крутящий момент (сила).

Главная особенность — самоторможение: колесо не может повернуть червяк обратно. Это делает редуктор удобным в системах, где требуется удержание нагрузки без дополнительных тормозов (например, в подъёмных механизмах).

Преимущества червячных редукторов

• ✔️ Высокое передаточное число в одной ступени.
• ✔️ Компактные размеры и простая конструкция.
• ✔️ Низкий уровень шума.
• ✔️ Эффект самоторможения (в большинстве моделей).

Недостатки

• ⚡ Сравнительно низкий КПД (из-за трения).
• ⚡ Нагрев при работе и повышенные требования к смазке.
• ⚡ Износ бронзового колеса при неправильной эксплуатации.

Итоги

Червячный редуктор — это простой и надёжный способ снизить скорость и увеличить силу вращения. Он незаменим там, где нужно компактное решение с высоким передаточным числом и возможностью удерживать нагрузку.

Зная устройство и принцип работы, легко понять, где и как использовать этот механизм — от сельхозтехники до промышленных приводов.
